La ventilación de armarios eléctricos evacúa el calor que generan variadores, fuentes y protecciones, y mantiene la temperatura interior por debajo del límite de servicio de los componentes. Puede ser natural o forzada —con ventiladores con filtro— y se completa con intercambiadores de calor o refrigeradores cuando el ambiente es caluroso, sucio o húmedo.
Si fabricas cuadros o los pones en marcha, conoces la escena: un armario impecable empieza a dar disparos por temperatura en cuanto aprieta el verano o sube la carga. El calor no avisa. Degrada el aislamiento, dispara las protecciones y termina parando la producción.
La solución no es ningún misterio. Una climatización bien dimensionada mantiene la temperatura interior dentro del límite de servicio y alarga la vida de la aparamenta. En esta guía verás por qué calienta un cuadro, qué solución elegir y cómo dimensionarla sin jugártela.
También puedes escuchar la versión en audio de este artículo a continuación para mayor comodidad.
Por qué es crítica la ventilación de los armarios eléctricos
Como cabía esperar, el calor es el enemigo silencioso del cuadro. Cada componente que conduce corriente —interruptores, contactores, variadores, fuentes— disipa energía en forma de calor por efecto Joule. Si no encuentra salida, la temperatura interior sube por encima de la ambiente y empuja a la electrónica fuera de rango.
La consecuencia se mide en obra: derating de la aparamenta, disparos intempestivos por temperatura y, al final, paradas de producción. Una buena ventilación de armarios eléctricos mantiene la temperatura dentro del margen de servicio, frena el envejecimiento del aislamiento y gana años de vida útil. Los equipos sensibles lo notan primero: en variadores y PLC, unos pocos grados de más provocan deriva o acortan su vida.
Causas del sobrecalentamiento en cuadros y armarios eléctricos

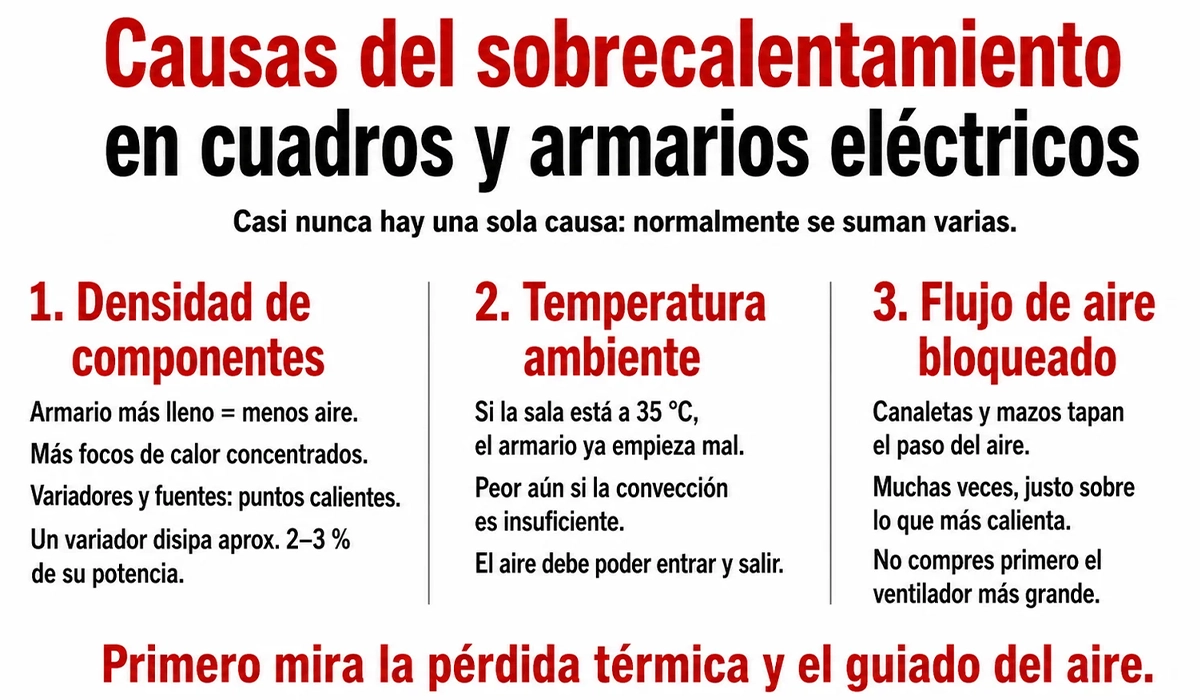

Antes de elegir una solución, conviene saber de dónde sale el calor. El sobrecalentamiento de cuadros eléctricos casi nunca tiene una sola causa; suele ser la suma de varias.
La primera es la densidad de componentes: cuanto más lleno está el armario, menos aire circula y más se concentran los focos de calor. Los variadores de frecuencia y las fuentes son los puntos calientes por excelencia; un variador disipa en torno al 2-3 % de su potencia.
La segunda es la temperatura ambiente: si la sala ya está a 35 °C, el armario parte con desventaja. A ello se suma la convección insuficiente cuando el aire no tiene por dónde entrar ni salir.
Y hay un clásico de taller: canaletas y mazos de cable que tapan el paso del aire justo encima de lo que más calienta. Saber cómo evitar el sobrecalentamiento del cuadro eléctrico empieza por mirar esa potencia de pérdida y el guiado del aire, no por comprar el ventilador más grande.
Tipos de sistemas de ventilación y refrigeración de armarios
La climatización de armarios eléctricos no es una sola tecnología, sino una familia de soluciones. Elegir bien depende de dos preguntas: ¿cómo de caliente está el ambiente? y ¿cómo de limpio es? Cómo ventilar un armario eléctrico se decide con esas dos variables en la mano.

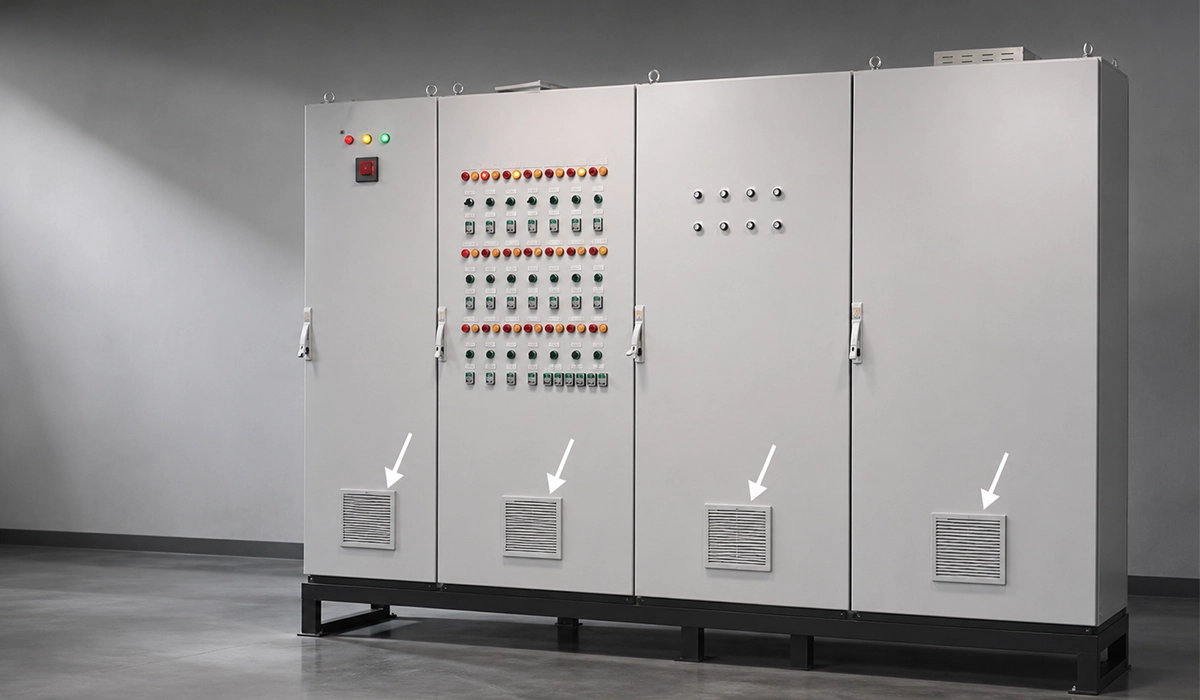

1. Ventiladores con filtro y extractores
Es la opción más económica y la primera que deberías valorar. Un ventilador con filtro mete aire por abajo y un extractor de techo lo expulsa por arriba, aprovechando que el aire caliente sube. Va muy bien cuando el ambiente es más fresco que el interior objetivo y está limpio. Su límite: nunca enfriarás por debajo de la temperatura de la sala.
2. Intercambiadores de calor aire/aire y aire/agua
Cuando el ambiente es sucio, aceitoso o polvoriento, un filtro-ventilador acabaría metiendo la suciedad dentro. Ahí entra el intercambiador de calor: un sistema cerrado que evacúa el calor sin mezclar el aire interior con el exterior. El aire/aire sirve si fuera hace menos calor que dentro; el aire/agua, con un circuito de agua fría, encaja en salas calurosas o de alta densidad.
3. Refrigeradores y climatizadores
Un refrigerador de armario —o climatizador de armario— es un equipo cerrado tipo aire acondicionado. Es la única familia que enfría por debajo de la temperatura ambiente, así que resulta obligada cuando el ambiente iguala o supera el interior objetivo. La refrigeración de armarios eléctricos activa cuesta más, pero a veces es la única que cumple.
Métodos de disipación de calor en armarios industriales
Más allá del equipo, la disipación de calor en cuadros eléctricos depende de cómo se mueve el aire dentro. Conviene separar dos ejes.
El primero: disipación pasiva frente a activa. La pasiva confía en la convección natural y en la superficie de la envolvente, y vale para cargas bajas. La activa —ventilación forzada, intercambio o refrigeración— entra cuando la potencia de pérdida sube.
El segundo: el guiado del aire. La regla de oro es entrada baja, salida alta y en diagonal, para que el aire barra toda la placa de montaje. La posición del ventilador en un armario eléctrico pesa tanto como su caudal. Mal colocado, provoca congestión térmica o cortocircuitos de aire: el aire frío sale sin refrigerar nada. Y todo el aire que entra necesita una salida equivalente.
Cómo calcular y elegir la solución de climatización
Aquí llega la pregunta del millón: ¿qué potencia de refrigeración necesita un armario eléctrico? No se resuelve a ojo. Cómo calcular la refrigeración de un cuadro eléctrico pasa por tres datos.
Primero, la potencia de pérdida: suma las pérdidas (en vatios) de cada componente, que vienen en sus fichas técnicas. Ese es el calor a evacuar. Segundo, el salto térmico: la diferencia entre la temperatura interior objetivo y la ambiente máxima de la sala. Tercero, la superficie de la envolvente —que ya disipa algo por sí sola— y el grado IP que exige el emplazamiento.
Con esos tres datos, la decisión se vuelve casi automática:
| Entorno / Condición | Tª Ambiente vs. Interior | IP Recomendado | Solución Térmica | Nota |
|---|---|---|---|---|
| Interior Limpio, Poca Carga | Ambiente < Interior | IP54 | Ventilador con Filtro + Extractor | La Opción Más Económica |
| Interior con Polvo o Aceite | Ambiente < Interior | IP54–55 | Intercambiador Aire/Aire | Sistema Cerrado; No Mete Suciedad Dentro |
| Ambiente Caluroso | Ambiente ≥ Interior | IP54–66 | Refrigerador / Climatizador | Independiente de la Tª Ambiente |
| Alta Carga (Data Center) | Cualquiera | Según Sala | Intercambiador Aire/Agua o Agua Fría | Alta Densidad de Pérdidas |
| Exterior, Frío + Humedad | — | IP55–66 | Refrigerador + Resistencia Calefactora | Anticondensación |
El umbral clave es sencillo: si la temperatura ambiente iguala o supera la interior objetivo, ningún ventilador servirá y necesitarás un refrigerador. Y si el aire es sucio, descarta el filtro-ventilador aunque haga fresco.
Normativa aplicable: REBT, UNE-EN 61439 e IP/IK
La ventilación no es solo una cuestión térmica; también es normativa. En España, el marco lo fija el Reglamento Electrotécnico para Baja Tensión (REBT), aprobado por el RD 842/2002. Sigue vigente en 2026, aunque hay una revisión en estudio pendiente de publicarse en el BOE. Su ITC-BT-30 fija grados de protección IP mínimos según el emplazamiento: húmedo, mojado, polvoriento, con riesgo de corrosión o a temperatura elevada.
La norma de conjunto es la UNE-EN 61439. Verifica el calentamiento del cuadro y fija límites por elementos. Por ejemplo: unos 70 K de sobretemperatura en los bornes para conductores externos y hasta 105 K en las barras de cobre desnudas. Ese es el techo que tu ventilación debe respetar.
El grado de protección IP para armario con ventilación sale de la UNE-EN 60529 (código IP) y la UNE-EN 62262 (código IK). La NTP 588 del INSST las tabula por tipo de local. Aquí aparece el compromiso de siempre: a mayor IP, menos ventilación natural, así que un IP alto empuja hacia un sistema cerrado con intercambiador o refrigerador. Todo ello, bajo Marcado CE.
Buenas prácticas de mantenimiento y montaje

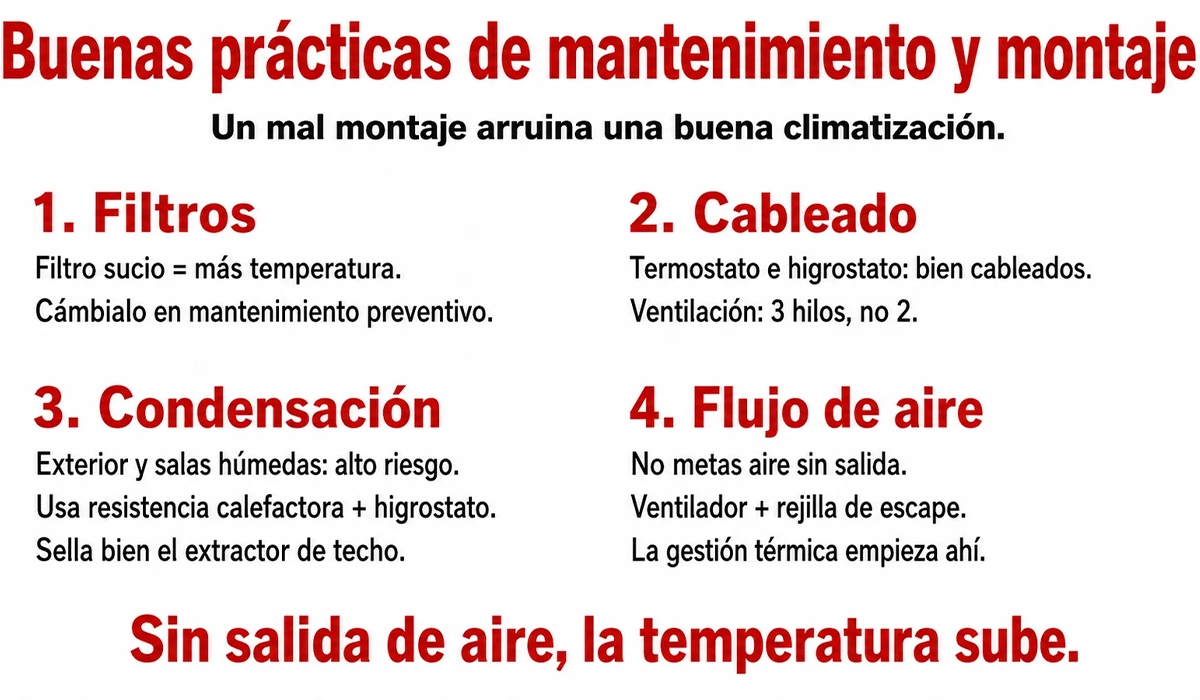

Una climatización bien elegida se arruina con un montaje descuidado. Estos son los fallos que más se repiten —y cómo evitarlos.
Los filtros se colmatan. Un filtro sucio ahoga el ventilador y dispara la temperatura, así que entra en el mantenimiento preventivo, no en el «ya lo cambiaremos». El termostato y el higrostato deben cablearse bien: los termostatos de ventilación se conectan a tres hilos, no a dos, para gobernar arranque y paro sin ciclados absurdos.
La condensación es el otro gran enemigo, sobre todo en el exterior y en salas húmedas. Cómo evitar la condensación en un armario eléctrico se resuelve con una resistencia calefactora gobernada por un higróstato, que mantiene el interior por encima del punto de rocío. Y ojo con el extractor de techo: mal sellado, deja entrar agua de lluvia por arriba.
El error más básico también es el más caro: meter aire sin darle salida. Si el ventilador empuja y no hay rejilla de escape, suben la presión y la temperatura en vez de bajar. La gestión térmica de armarios eléctricos empieza por esa lógica de entrada y salida.
Sectores que exigen una climatización fiable de armarios
No todos los sectores sufren el calor igual. En automatización, los armarios llenos de variadores concentran mucha potencia de pérdida en poco espacio; cómo refrigerar variadores de frecuencia en un armario es el punto crítico. En el tratamiento de aguas y en la alimentación, la humedad y los lavados obligan a IP altos y a sistemas cerrados con anticondensación.
Las renovables y las instalaciones a la intemperie añaden sol directo y saltos térmicos día-noche; la ventilación de armarios eléctricos en el exterior casi siempre acaba en refrigerador con calefactor anticondensación. Y los data centers, con densidades de calor altísimas, tiran de intercambiador aire/agua o de agua fría. Cambia el entorno, pero la lógica se repite: ambiente, carga e IP.
Fabricación del embarrado: menos pérdidas, menos calor
Hay una parte del calor que se combate antes de ventilar: la que genera el propio embarrado. Unas barras de cobre mal dimensionadas, con cortes bastos o uniones flojas, aumentan la resistencia de contacto y crean puntos calientes justo donde más corriente pasa. La termografía los delata enseguida.
En PAYAPRESS llevamos desde 1990 fabricando máquinas de procesado de pletinas —curvado, punzonado y corte CNC— para que el cuadrista produzca embarrados limpios y con uniones fiables. Menos resistencia significa menos pérdidas y menos pérdidas, menos calor que evacuar. Si quieres afinar la fabricación de tus barras, escríbenos para una consulta técnica.
Dos decisiones que ya puedes tomar
Si te quedas con algo, que sea esto: el calor no se improvisa, se dimensiona. Mantener la temperatura interior dentro del límite de la UNE-EN 61439 evita disparos, alarga la vida de la aparamenta y te ahorra paradas.
Y ya puedes tomar dos decisiones sin más vueltas. Primera: mira el ambiente. Si la sala está igual o más caliente que el interior objetivo, ve a un refrigerador; si hace fresco y el aire está limpio, un filtro-ventilador te sobra. Segunda: fija la IP del emplazamiento antes de elegir el equipo. Con una ventilación de armarios eléctricos pensada así, resuelves la mayor parte del problema.
