اساسیات اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة (Switchgear): الدلیل الکامل للمهندسین ومدیری المرافق

من السهل اعتبار توزیع الطاقة الکهربائیة امرا مسلّما به حتى یحدث عطل. ففی المصانع والمستشفیات ومراکز البیانات والابراج التجاریة ومشاریع البنیة التحتیة، تعتمد موثوقیة النظام الکهربائی باکمله غالبا على مدى جودة تحدید مواصفات معدات التوزیع وترکیبها وتنسیقها وصیانتها. وتعکس توقعات السوق هذه الاهمیة؛ اذ توقعت مؤسسة MarketsandMarkets ان یصل حجم سوق معدات المفاتیح الکهربائیة العالمی الى نحو 120.1 ملیار دولار امریکی بحلول عام 2027، مدفوعا بتحدیث الشبکات ودمج مصادر الطاقة المتجددة والطلب المتزاید على توزیع الطاقة الموثوق.

احد اسباب الارتباک لدى المشترین والمهندسین وحتى فرق الصیانة ذات الخبرة هو ان مصطلحات اللوحة (Panel) ولوحة المفاتیح (Switchboard) ولوحة التوزیع (Panelboard) ومعدات المفاتیح الکهربائیة (Switchgear) تستخدم غالبا بشکل غیر دقیق فی المحادثات الیومیة. عملیا، تکون اللوحة الکهربائیة عادةً عبارة عن مجموعة مغلقة تستقبل الطاقة وتعید توزیعها الى الدوائر الفرعیة اللاحقة، بینما تعد معدات المفاتیح الکهربائیة فئة اوسع تشمل معدات الفصل والحمایة والتحکم والعزل المستخدمة فی انظمة الجهد المنخفض والمتوسط والعالی. ویعد هذا التمییز مهما لان قواعد التصمیم ومتطلبات السلامة ومعاییر الاختبار وبیئات التشغیل لیست متماثلة.

یشرح هذا الدلیل الاسس التی یحتاجها المهندسون ومدیرو المرافق فعلیا: انواع اللوحات ووظائفها، ومفاهیم معدات المفاتیح للجهد المنخفض والمتوسط، واختیار المکونات، وتصنیفات الحاویات، واطر IEC وANSI/IEEE، وسلامة الومیض القوسی، والتحول الرقمی، واعمال التشغیل الاولی (Commissioning)، والصیانة، ومنطق اعداد المواصفات العملیة. والهدف لیس استخدام لغة تسویقیة، بل مساعدة القراء على اتخاذ قرارات افضل فی التصمیم والشراء وادارة دورة الحیاة التشغیلیة من خلال حدود تقنیة اکثر وضوحا.

کما تتطلب المشاریع الحدیثة رؤیة اکثر تکاملا مما کان علیه الحال فی الماضی. فلم تعد لوحة التوزیع مجرد صندوق فولاذی یحتوی على قواطع، ولم تعد تشکیلة معدات المفاتیح الکهربائیة تعتمد على الانظمة الکهرومیکانیکیة فقط. فالتجمیعات الحدیثة تدمج بصورة متزایدة بین الحمایة والقیاس والاتصالات ومراقبة الحالة والتشخیص عن بعد، مما یعنی ان التصمیم المیکانیکی والسلوک الحراری والامتثال للمعاییر والامن السیبرانی وقابلیة الصیانة کلها عوامل تؤثر فی قیمة المعدات طوال عمرها التشغیلی.

لراحتك، إذا كنت تفضّل الاستماع، يمكنك متابعة بقية هذا المقال من خلال الملف الصوتي أدناه.

ما هی اللوحات الکهربائیة؟ التعریفات والانواع والوظائف الاساسیة

فی المفاهیم العملیة لاساسیات اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة، تعد اللوحة هی المجموعة المغلقة التی یراها معظم المستخدمین یومیا. فهی تستقبل الطاقة الواردة من محول او مولد او نظام UPS او مصدر المرفق الکهربائی، ثم تعید توزیعها الى الدوائر الفرعیة او دوائر التغذیة التی تخدم الاضاءة والمخارج الکهربائیة والمحرکات ومعدات التکییف والتهویة والاحمال الصناعیة وغیرها من الاحمال اللاحقة. ووفقا للسوق، قد یطلق المهندسون علیها اسم لوحة توزیع (Distribution Board) او لوحة توزیع فرعیة (Panelboard) او لوحة قواطع (Breaker Panel) او مرکز احمال (Load Center) او لوحة مفاتیح (Switchboard)، لکن وظیفتها الاساسیة واحدة: توزیع الطاقة بامان وبشکل انتقائی وبقیم اسمیة تتوافق مع متطلبات الترکیب.

تظهر ثلاث فئات رئیسیة من اللوحات فی معظم المنشات. تقع لوحة التوزیع الرئیسیة (MDB) بالقرب من المصدر وتتحمل اکبر مسؤولیة فی توزیع الطاقة الى الاحمال اللاحقة. اما لوحات التوزیع الفرعیة (SDBs) فتقوم بتقسیم الطاقة الى مناطق محلیة او طوابق او مناطق انتاج او مساحات مستاجرین. وتستخدم مراکز الاحمال او الوحدات الاستهلاکیة فی التطبیقات السکنیة والتجاریة الخفیفة. وفی اللوحات الکهربائیة الصناعیة، توسّع التجمیعات المتخصصة مثل مراکز التحکم بالمحرکات (MCCs) ولوحات تصحیح معامل القدرة ولوحات التحکم الالی نفس مفهوم الحاویات لیشمل تطبیقات التحکم بالمحرکات والعملیات الصناعیة.

ولا تعتمد ملاءمة اللوحة على حجم الحاویة فقط. اذ یجب على المهندسین مطابقة سعة التیار المقنن والجهد المقنن وقدرة تحمل تیار القصر وتصمیم قضبان التوصیل (Busbars) وسعة قطع القواطع ومستوى الحمایة البیئیة مع تیار الاعطال المتوقع وظروف التشغیل. فاللوحة المناسبة لمنشاة تجاریة داخلیة جافة قد تکون غیر مناسبة تماما لمصنع رطب او منطقة غسیل بالمیاه او ساحة مرافق خارجیة او مغذٍ صناعی عالی تیار القصر.

لوحة التوزیع الرئیسیة (MDB) — الدور وخصائص التصمیم

تعد لوحة التوزیع الرئیسیة (MDB) اول نقطة رئیسیة لتوزیع الجهد المنخفض بعد المحول او نقطة دخول الخدمة الکهربائیة. وفی المشاریع الفعلیة، فهی التجمیعة التی تنشئ القضیب الرئیسی (Main Bus) وحمایة الدخل الرئیسی وترتیب المغذیات الخارجة ونقطة القیاس ومرجع التاریض والشبکة الارضیة لمنظومة التوزیع. وبما انها تقع فی اعلى هرم توزیع الجهد المنخفض، فان قیمة تیارها المقنن وترتیب قضبان التوصیل واداءها فی حالات القصر الکهربائی تحدد عادةً جزءا کبیرا من حدود التصمیم للانظمة اللاحقة.

تتضمن لوحة التوزیع الرئیسیة النموذجیة قسما للدخل وقسم قضبان التوصیل الرئیسیة وحجرات قواطع المغذیات واجهزة القیاس ومحولات التیار (CTs) المستخدمة للحمایة او قیاس الطاقة وقضبان التعادل (Neutral) وقضبان التاریض الوقائی ومساحة لانهاءات الکابلات او مجاری القضبان (Busduct). وتختلف القیم الاسمیة النموذجیة بشکل کبیر حسب المشروع، الا ان هذه التجمیعة تصمم عادةً للتعامل مع مستویات تیار واعباء قصر اعلى من تلک الخاصة بلوحات التوزیع الفرعیة (SDB). وفی المشاریع الصناعیة ومشاریع البنیة التحتیة، یعد ربط القضبان (Bus Coupling) وامکانیة التوسعة المستقبلیة من الجوانب المهمة ایضا، لان لوحة التوزیع الرئیسیة غالبا ما تصبح العمود الفقری للتوسعات طویلة الامد فی المنشاة.

لوحات التوزیع الفرعیة (SDBs) ومراکز الاحمال (Load Centers)

تقع لوحات التوزیع الفرعیة (SDBs) بعد لوحة التوزیع الرئیسیة (MDB) فی سلسلة التوزیع، وتخدم الاحمال المحلیة. وتتمثل مهمتها فی تقلیل اطوال المغذیات، وتحسین الانتقائیة (Selectivity)، وتسهیل عزل اجزاء النظام اثناء اعمال الصیانة، وتنظیم توزیع الطاقة بحسب منطقة العملیة او الطابق او منطقة الاشغال. ففی مصنع صناعی، قد تخدم احدى لوحات التوزیع الفرعیة خطوط التعبئة والتغلیف، بینما تغذی لوحة اخرى المرافق العامة او انظمة التکییف والتهویة (HVAC) او احمال الغرف النظیفة. اما فی المبانی التجاریة، فغالبا ما تستخدم لتقسیم انظمة الاضاءة والمخارج الکهربائیة والانظمة المیکانیکیة حسب الطابق او المستاجر.

تمثل مراکز الاحمال (Load Centers) الطرف الاخف ضمن هذه الفئة. وهی شائعة فی الترکیبات السکنیة والتجاریة الخفیفة، حیث تحتوی التجمیعة على اجهزة الحمایة الخاصة بالدوائر الفرعیة وتقوم بتوزیع الطاقة الى الدوائر النهائیة. وفی کل من لوحات التوزیع الفرعیة ومراکز الاحمال، یعد توازن الاحمال ثلاثیة الطور امرا مهما. اذ یؤدی ضعف توازن الاطوار الى زیادة الاجهاد على تیار التعادل (Neutral Current)، وارتفاع درجات الحرارة، وعدم توازن الجهد، وظهور مشکلات تشغیلیة غیر مرغوبة، خصوصا عند وجود الاحمال غیر الخطیة والتوافقیات (Harmonics).

مراکز التحکم بالمحرکات (MCC) — تطبیقات اللوحات المتخصصة

من الاسئلة الشائعة والمهمة هنا: ما الفرق بین مرکز التحکم بالمحرکات (MCC) ولوحة معدات المفاتیح الکهربائیة (Switchgear Panel)؟

یعد مرکز التحکم بالمحرکات (MCC) تجمیعة لوحات متخصصة مخصصة لمغذیات المحرکات وانظمة التحکم المرتبطة بها. وبدلا من احتوائه على قواطع المغذیات فقط، فانه یضم عادةً بادئات تشغیل المحرکات (Motor Starters)، ومغیرات التردد (Variable Frequency Drives – VFDs)، ومرحلات زیادة الحمل (Overload Relays)، واسلاک التحکم، وواجهات التشغیل للمستخدم، واحیانا وحدات اتصال مخصصة للتشخیص ودمج انظمة الاتمتة. وهذا یجعله اقرب الى واجهة تشغیل للاصول الانتاجیة منه الى لوحة توزیع کهربائیة عامة الاغراض.

تستخدم مراکز التحکم بالمحرکات بشکل واسع فی محطات معالجة المیاه، ومصانع العملیات الصناعیة، وقطاع التعدین، ومحطات التکییف المرکزیة (HVAC Central Plants)، والصناعات التحویلیة الثقیلة. وغالبا ما یختار المهندسون بین تصمیمات الوحدات الثابتة (Fixed-Mounted Units) والوحدات القابلة للسحب (Draw-Out Units).

تقلل الوحدات الثابتة من التکلفة والتعقید المیکانیکی، بینما توفر الوحدات القابلة للسحب سهولة اکبر فی الصیانة وامکانیة افضل للاختبارات وسرعة اعلى فی الاستبدال. ویعد هذا التوازن مثالا کلاسیکیا على المفاضلة بین النفقات الراسمالیة (CapEx) وقابلیة الخدمة والصیانة على مدى دورة الحیاة التشغیلیة.

ما هی معدات المفاتیح الکهربائیة (Switchgear)؟ التعریفات الاساسیة والفرق بینها وبین اللوحات

اکثر الاسئلة شیوعا فی هذا المجال هو: ما الفرق بین اللوحة الکهربائیة (Electrical Panel) ومعدات المفاتیح الکهربائیة (Switchgear)؟

اوضح اجابة هی ان معدات المفاتیح الکهربائیة تمثل الفئة الوظیفیة الاوسع. فهی تشمل التجمیعات والاجهزة المستخدمة فی الفصل والتوصیل والحمایة والتحکم والعزل للدوائر الکهربائیة. اما اللوحة الکهربائیة فهی مجرد تجمیعة توزیع مغلقة ضمن هذا النطاق الاوسع. وبعبارة اخرى، کل لوحة تقوم بوظیفة توزیع الطاقة، لکن لیست کل تجمیعة معدات مفاتیح کهربائیة مجرد لوحة توزیع.

من المنظور الهندسی، تصبح معدات المفاتیح الکهربائیة اکثر تمیزا کلما زاد جهد النظام وتیار القصر المتاح وواجبات التشغیل وتعقید انظمة الحمایة. اذ یتعین على معدات التوزیع الاولیة فصل الاعطال والمحافظة على تنسیق العزل واحتواء الاجهادات الداخلیة ودعم الانتقائیة المعتمدة على المرحلات (Relays) فی ظروف اکثر تطلبا بکثیر من تلک الخاصة بلوحات التوزیع النهائیة التقلیدیة. ولهذا تختلف معاییر معدات المفاتیح الاولیة وممارسات التقسیم الداخلی وتقنیات القواطع وفلسفات الاختبار عن تلک المستخدمة فی لوحات التوزیع الشائعة.

ویمکن تبسیط الفکرة على النحو التالی: تقوم اللوحات بتوزیع الاحمال، بینما تتولى معدات المفاتیح الکهربائیة ادارة احداث نظام القدرة الکهربائیة. ویوجد تداخل فعلی بین الاثنین، خصوصا فی تطبیقات الجهد المنخفض، الا ان المهندسین یلجؤون الى تحدید معدات المفاتیح الکهربائیة عندما تصبح قدرة تحمل الاعطال والعزل واستمراریة التشغیل وسلامة الصیانة من اولویات التصمیم الاساسیة.

معدات المفاتیح الکهربائیة للجهد المنخفض (حتى 1 کیلوفولت)

تشمل معدات المفاتیح الکهربائیة للجهد المنخفض عموما التجمیعات التی تعمل حتى 1000 فولت تیار متردد (AC) او 1500 فولت تیار مستمر (DC) وفقا لمعاییر IEC. وتحتوی هذه التجمیعات على قواطع الهواء (ACBs) وقواطع الدائرة المصبوبة (MCCBs) والکونتاکتورات ومحولات التیار (CTs) واجهزة القیاس والمرحلات وقضبان التوصیل (Busbars) ضمن هیاکل معدنیة مغلقة مصممة لتطبیقات المغذیات والداخل الرئیسی وقواطع الربط والمحرکات. وفی المنشات التجاریة والصناعیة، یبدا هنا التداخل بین مفهوم لوحات التوزیع ومعدات تبدیل القدرة الکهربائیة الحقیقیة.

ومن المواضیع المهمة المتعلقة بالتصمیم الانشائی مفهوم اشکال الفصل الداخلی (Form of Separation). ففی ممارسات IEC/EN یحدد الفصل الداخلی کیفیة عزل قضبان التوصیل والوحدات الوظیفیة ونقاط التوصیل عن بعضها البعض، بدءا من مستویات الفصل البسیطة وصولا الى مستویات التقسیم العالیة مثل Form 4. وتؤدی المستویات الاعلى من الفصل الى تحسین السلامة وقابلیة الصیانة وحدود احتواء الاعطال، لکنها تؤثر ایضا فی المساحة المطلوبة والتکلفة وتعقید توصیل الکابلات.

معدات المفاتیح الکهربائیة للجهد المتوسط (1 کیلوفولت – 52 کیلوفولت)

بالنسبة للعدید من المشترین، تتمثل نقطة التحول الحقیقیة فی المقارنة بین معدات المفاتیح الکهربائیة للجهد المنخفض والجهد المتوسط. تخدم معدات الجهد المتوسط المحطات الصناعیة الفرعیة ومغذیات شرکات الکهرباء والمجمعات الکبیرة والبنى التحتیة الحیویة، حیث تکون عواقب الاعطال او الانقطاعات او اعمال الصیانة غیر الامنة اکبر بکثیر.

وتتضمن هذه المعدات عادةً انظمة حمایة بالمرحلات، وتقنیات الفصل بالتفریغ الفراغی (Vacuum Interruption)، ومحولات القیاس، وانظمة التشابک (Interlocking)، ومستویات اکثر تقدما من التقسیم الداخلی مقارنة بمعدات الجهد المنخفض التقلیدیة.

ومن الاسئلة الشائعة: ما استخدام معدات المفاتیح الکهربائیة المغطاة بالمعدن (Metal-Clad Switchgear)؟

وفقا لمعاییر IEEE، یشیر مصطلح Metal-Clad Switchgear الى تجمیعات الجهد المتوسط المقسمة الى حجرات منفصلة بواسطة حواجز معدنیة مؤرضة وتحتوی على قواطع دائرة قابلة للسحب. اما معدات المفاتیح الکهربائیة المغلقة بالمعدن (Metal-Enclosed Switchgear) فهی مفهوم اوسع، وقد تشمل مفاتیح الفصل وقواطع الدائرة والفیوزات واجهزة القیاس والحمایة فی ترتیبات لا تندرج بالضرورة ضمن فئة Metal-Clad.

ویعد هذا الفرق مهما فیما یتعلق بامکانیة الوصول اثناء الصیانة وفلسفة العزل ومتطلبات التطبیق التشغیلی.

من الناحیة التقنیة، تهیمن قواطع الدائرة الفراغیة (Vacuum Circuit Breakers) على تطبیقات الفصل الحدیثة فی الجهد المتوسط، بینما تظل الحلول المعزولة بالغاز مهمة فی المواقع التی تتطلب حجما مدمجا او حمایة بیئیة عالیة او عندما تفرض ظروف الموقع قیودا خاصة. وتمتلک کل من الانظمة المعزولة بالهواء والانظمة المعزولة بالغاز مزایاها الخاصة، ولهذا یواصل المهندسون دراسة الخیارات التالیة اثناء اعداد المواصفات:

• العزل الهوائی مقابل العزل الغازی.
• الترکیبات الداخلیة مقابل الخارجیة.
• الوحدات الثابتة مقابل الوحدات القابلة للسحب.

معدات المفاتیح الکهربائیة للجهد العالی (اعلى من 52 کیلوفولت)

تعمل معدات المفاتیح الکهربائیة للجهد العالی والجهد العالی جدا فی تطبیقات شبکات النقل الکهربائی، حیث تهیمن اعتبارات تنسیق العزل وکفاءة استغلال المساحة وموثوقیة عملیات الفصل والاداء البیئی على قرارات التصمیم.

وعلى هذا المستوى، لا یقتصر دور المعدات على التوزیع المحلی للطاقة، بل یمتد الى نقل کمیات کبیرة من القدرة الکهربائیة وتحدید هیکلیة المحطات الفرعیة وتعزیز مرونة الشبکة الکهربائیة.

وقد اصبحت معدات المفاتیح الکهربائیة المعزولة بالغاز (GIS) الحل المدمج السائد فی العدید من تطبیقات الجهد العالی، لانها توفر موثوقیة مرتفعة ضمن مساحة اصغر بکثیر مقارنة بمحطات العزل الهوائی التقلیدیة. ویکتسب هذا الامر اهمیة خاصة فی المحطات الفرعیة الحضریة المکتظة والمنصات البحریة والمواقع ذات القیود الشدیدة على المساحة.

وتقوم شرکات الکهرباء والمصنعون الاصلیون للمعدات (OEMs) بصورة متزایدة بدراسة الحلول منخفضة الانبعاثات والبدائل الخالیة من غاز SF6 مع تشدید المتطلبات البیئیة.

المکونات الرئیسیة للوحات الکهربائیة ومعدات المفاتیح الکهربائیة — تحلیل فنی

للاجابة عن سؤال: ما هی المکونات الرئیسیة للوحة التوزیع الکهربائیة؟

یجب على المهندسین النظر الى ما هو ابعد من باب الحاویة الخارجیة. فالتجمیعة الکاملة عبارة عن نظام متکامل یضم الموصلات الکهربائیة واجهزة الحمایة وعناصر الاستشعار واجهزة القیاس وهیاکل العزل والحواجز المیکانیکیة وواجهات التفاعل بین الانسان والالة.

وقد یؤدی الخطا فی ای عنصر من هذه العناصر الى التاثیر سلبا على الانتقائیة او السلامة او ارتفاع درجة الحرارة او سهولة الصیانة او امکانیات التوسع المستقبلی.

یلخص الجدول التالی الفئات الرئیسیة للمکونات الموجودة فی لوحات التوزیع (Panelboards) ولوحات المفاتیح (Switchboards) وتجمیعات معدات المفاتیح الکهربائیة (Switchgear).

فی الممارسة العملیة، لا یتم اختیار المکونات بصورة مستقلة عن بعضها البعض. اذ یجب ان یتوافق اطار القاطع مع تصنیف قضبان التوصیل ونتائج دراسة تیار القصر، کما یجب ان تنسق اعدادات المرحلات مع الاجهزة الواقعة فی اعلى واسفل الشبکة، ویجب ان تدعم فئة محولات التیار (CT) متطلبات الدقة الخاصة بالقیاس او الحمایة، کما یجب ان تکون الحاویة قادرة على تبدید الحرارة الناتجة عن جمیع هذه المکونات مجتمعة. ولهذا السبب تبدا اساسیات تصمیم اللوحات الکهربائیة دائما من بیانات النظام الکهربائی، ولیس من استعراض الکتالوجات.

قضبان التوصیل (Busbars) — التصمیم واختیار المواد وتحدید المقاسات

تعد قضبان التوصیل العمود الفقری الحامل للتیار فی کل من اللوحات الکهربائیة الصناعیة ومعدات المفاتیح الکهربائیة. فهی تجمع الطاقة وتوزعها داخلیا، وتربط المغذیات الداخلة بالمغذیات الخارجة، وتحدد حدود الاداء الحراری وقدرة تحمل تیارات القصر للتجمیعة باکملها.

ولا یقتصر تصمیم نظام قضبان التوصیل الجید على سعة حمل التیار فقط، بل یشمل ایضا سلامة الوصلات، والمسافات الفاصلة، وقوة الدعامات، ومسافات الزحف السطحی (Creepage)، ومسافات العزل الهوائی (Clearance)، وارتفاع درجة الحرارة فی ظروف التشغیل الفعلیة.

یتمثل الخیار التقلیدی للمواد فی المفاضلة بین النحاس والالمنیوم. یوفر النحاس موصلیة کهربائیة اعلى، ومقاطع عرضیة اکثر احکاما، واداءً ممتازا فی الوصلات، بینما یساهم الالمنیوم فی تقلیل الوزن وتکلفة المواد، الا انه یتطلب عنایة اکبر فی معالجة اسطح التلامس وتصمیم الوصلات وتحدید مساحة المقطع العرضی المناسبة.

ولا یمکن اعتبار ای من الخیارین افضل بصورة مطلقة؛ اذ یعتمد الاختیار الصحیح على مستوى التیار المطلوب، والمساحة المتاحة، والاعتبارات الاقتصادیة طوال دورة الحیاة، وبیئة التاکل، وممارسات الترکیب.

وعادةً ما یتم تحدید المقاسات بناءً على کثافة التیار المسموح بها، والظروف المحیطة، وقدرة الحاویة على تبدید الحرارة، وحدود ارتفاع درجة الحرارة، والقوى المیکانیکیة الناتجة عن تیارات القصر.

وبموجب المعیار IEC 61439، یعد التحقق من ارتفاع درجة الحرارة جزءا رسمیا من عملیة اعتماد التجمیعة، ولهذا یجب التعامل مع اختیار قضبان التوصیل باعتباره جزءا من عملیة التحقق من التجمیعة کاملة، ولیس مجرد عملیة حساب مستقلة لموصل کهربائی.

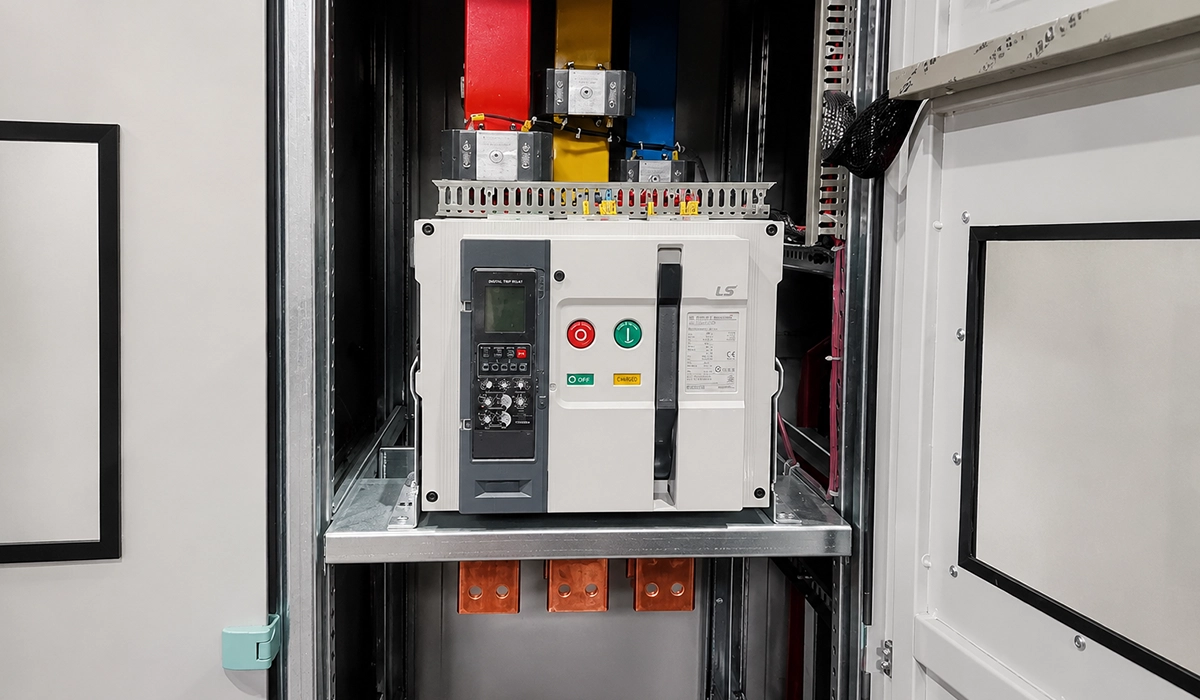

قواطع الدائرة فی معدات المفاتیح الکهربائیة (Switchgear) — الانواع ومعاییر الاختیار

تؤدی قواطع الدائرة الهوائیة (ACBs) وقواطع الدائرة المصبوبة (MCCBs) والقواطع المصغرة (MCBs) ادوارا مختلفة.

فعادةً ما یتم اختیار قواطع الدائرة الهوائیة (ACBs) للمداخل الرئیسیة (Main Incomers)، وقواطع ربط القضبان (Bus Couplers)، والمغذیات ذات التیارات العالیة فی معدات المفاتیح الکهربائیة او لوحات المفاتیح الکبیرة.

اما قواطع الدائرة المصبوبة (MCCBs) فهی اجهزة متعددة الاستخدامات تستخدم لحمایة المغذیات والمحرکات فی الانظمة الصناعیة والتجاریة.

فی حین ان القواطع المصغرة (MCBs) هی اجهزة مدمجة مخصصة لحمایة الدوائر النهائیة، وتستخدم بشکل اکبر فی انظمة التوزیع السکنیة والتجاریة الخفیفة.

ویعد اختیار الجهاز المناسب للتطبیق المطلوب جزءا من الاسس السلیمة لتصمیم معدات المفاتیح الکهربائیة، ولیس مجرد قرار مرتبط بالمیزانیة.

احد اکثر المفاهیم المتعلقة بالقواطع التی یسیء الکثیرون فهمها هو الفرق بین Icu و Ics.

یمثل Icu قدرة القطع النهائیة لتیار القصر (Ultimate Short-Circuit Breaking Capacity)، بینما یمثل Ics قدرة القطع التشغیلیة لتیار القصر (Service Short-Circuit Breaking Capacity) المرتبطة باستمرار صلاحیة الجهاز للخدمة بعد تنفیذ تسلسل اختبار محدد.

وفی مراجعات الشراء والمواصفات، یحظى Icu باهتمام اکبر لانه عادةً ما یکون القیمة الاعلى، الا ان Ics یکون فی کثیر من الاحیان اکثر ارتباطا بقدرة النظام على الاستمرار فی العمل وتحمل ظروف التشغیل الفعلیة.

وفی التطبیقات الصناعیة الشاقة، توفر وحدات الفصل الالکترونیة (Electronic Trip Units) مزایا مهمة مقارنة بالتصمیمات الحراریة-المغناطیسیة (Thermal-Magnetic Designs)، اذ تتیح امکانیات افضل للضبط والتنسیق والمراقبة وتسجیل بیانات الاحداث التشغیلیة.

اذا کانت المعلومات المتعلقة بقواطع الدائرة ذات قیمة بالنسبة لک، فقد یکون البحث فی قواطع GE بنفس القدر من الاهمیة والاهتمام.

مرحلات الحمایة واجهزة القیاس فی معدات المفاتیح الکهربائیة الحدیثة

تمثل مرحلات الحمایة طبقة اتخاذ القرار فی معدات المفاتیح الکهربائیة الحدیثة. فهی تقوم بتقییم ظروف التیار والجهد والتردد والمنطق التشغیلی للکشف عن الحالات غیر الطبیعیة مثل زیادة التیار، والاعطال الارضیة، والاعطال التفاضلیة، وانخفاض الجهد، والاضطرابات فی المغذیات، ثم تصدر اوامر الفصل الى القاطع المناسب. وفی انظمة الجهد المتوسط والجهد العالی، تعد فلسفة الحمایة بالمرحلات فی کثیر من الاحیان القلب الحقیقی لانتقائیة النظام الکهربائی.

لقد ادى التحول التقنی من المرحلات الکهرومیکانیکیة الى المرحلات الرقمیة (Numerical Relays) الى احداث نقلة کبیرة فی قدرات معدات المفاتیح الکهربائیة. فالاجهزة الالکترونیة الذکیة الحدیثة (IEDs) تجمع بین وظائف الحمایة والقیاس وتسجیل الاضطرابات والمنطق التشغیلی وتسجیل الاحداث والاتصالات ضمن منصة واحدة.

ومع وجود البنیة المناسبة، یمکن لهذه الاجهزة تزوید انظمة SCADA وDCS وBEMS او بیئات المحطات الفرعیة الرقمیة بالبیانات، مع دعم التشغیل البینی من خلال بروتوکولات الاتصال القیاسیة.

وتدعم محولات التیار (CTs) ومحولات الجهد (VTs) هذه الطبقة من خلال تحویل الکمیات الکهربائیة الاولیة الى قیم مناسبة لدوائر القیاس والحمایة. ولا تعد فئة الدقة او الحمل (Burden) او اختیار نسبة التحویل مجرد تفاصیل اداریة، اذ ان الاختیار غیر المناسب لمحولات التیار قد یؤدی الى تشویه نتائج القیاس، او التاثیر سلبا على اداء المرحلات، او اعطاء بیانات مضللة لتحلیل استهلاک الطاقة.

حاویات اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة — شرح تصنیفات IP وNEMA

ان اختیار الحاویة لیس مسالة شکلیة او جمالیة. فهو یحدد ما اذا کانت التجمیعة قادرة على تحمل الغبار، وعملیات التنظیف بالمیاه المضغوطة، والامطار المدفوعة بالریاح، والتاکل، والتلامس العرضی، وتراکم الحرارة.

وفی المشاریع العالمیة، یعمل المهندسون عادةً مع نظامین متوازیین للتصنیف:

• تصنیفات IP وفق المعیار IEC 60529.
• تصنیفات NEMA وفق المعیار NEMA 250.

وهذان النظامان مرتبطان ببعضهما، لکنهما لیسا متطابقین، ولذلک یجب على المهندسین تجنب اعتبارهما متکافئین بشکل مباشر.

وبشکل عام، یصف تصنیف IP درجة مقاومة الاجسام الصلبة والسوائل باستخدام رمز مکون من رقمین، بینما یغطی نظام NEMA نطاقا اوسع من الاعتبارات البیئیة، بما فی ذلک مقاومة التاکل والزیوت ومتطلبات البناء الانشائی.

ولهذا السبب فان العبارة «IP65 یعادل NEMA 4» قد تکون قاعدة تقریبیة مفیدة، لکنها لا تکفی لاتخاذ قرار هندسی متکامل.

تعد هذه المقارنات تقریبیة وموجهة للتطبیقات العملیة، ولیست جداول تکافؤ حرفیة بین النظامین، ویجب دائما التحقق من توافقها مع متطلبات المشروع والمتطلبات التنظیمیة المحلیة.

الادارة الحراریة والتهویة فی الحاویات الکهربائیة

مع ازدیاد کثافة المکونات داخل اللوحات الکهربائیة، تصبح تهویة اللوحات الکهربائیة والادارة الحراریة اکثر اهمیة. فالحرارة الناتجة عن القواطع، ومغیرات السرعة، ومزودات الطاقة، والمرحلات، واجهزة الاتصال تتراکم بسرعة داخل الحیزات المغلقة. واذا لم تتم ادارة هذه الحرارة بشکل صحیح، فانها تؤدی الى تقلیل العمر التشغیلی للمکونات، وتغییر خصائص عمل اجهزة الحمایة، وزیادة الاعطال التشغیلیة غیر المرغوبة.

یعتمد المهندسون عادةً على استراتیجیات سلبیة او نشطة للتبرید.

تشمل الطرق السلبیة:

• فتحات التهویة (Louvers).
• تاثیر المدخنة (Chimney Effect).
• الحمل الحراری الطبیعی (Natural Convection).

اما الحلول النشطة فتشمل:

• مراوح الترشیح (Filter Fans).
• اجهزة تکییف الهواء.
• المبادلات الحراریة هواء-الى-هواء.
• وحدات التبرید ذات الدائرة المغلقة.

ویعتمد الاختیار الصحیح على کثافة الاحمال، ودرجة الحرارة المحیطة، ومستوى التلوث البیئی، وما اذا کان یجب ان تبقى الحاویة محکمة الاغلاق ام لا.

وبعبارة اخرى، فان المفاضلة بین التهویة الطبیعیة والتبرید القسری لیست مجرد مسالة تکلفة، بل هی مسالة موثوقیة تشغیلیة.

معاییر اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة — IEC وANSI/IEEE وNEC

فی المشاریع متعددة الجنسیات، لا یکتمل فهم اساسیات اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة دون الالمام بخریطة المعاییر والمواصفات.

فالمعاییر لیست مجرد وثائق تضاف بعد انتهاء التصمیم، بل هی الاطار الذی یحدد فلسفة الاختبارات، والتحقق من التجمیعات، وقواعد العزل، ومتطلبات وضع الملصقات، ومواصفات الحاویات، وممارسات السلامة.

کما یؤثر الالتزام بهذه المعاییر على قبول شرکات التامین، وموافقات الجهات التنظیمیة، وقابلیة التصدیر، وامکانیة مقارنة الموردین.

وبشکل عام، ینقسم العالم الى عائلتین رئیسیتین من الممارسات القیاسیة:

• معاییر IEC السائدة فی معظم اوروبا واسیا والشرق الاوسط وافریقیا.
• معاییر ANSI/IEEE وUL وNEC المعتمدة بشکل رئیسی فی امریکا الشمالیة.

وغالبا ما تحتاج شرکات الهندسة والمشتریات والانشاءات (EPC) والمصنعون الاصلیون للمعدات (OEMs) ومالکو المنشات الى الالمام بالنظامین معا، خاصة عند شراء المعدات من مناطق مختلفة او انشاء مصانع لمشغلین عالمیین.

اهم معاییر IEC الخاصة باللوحات ومعدات المفاتیح الکهربائیة

بالنسبة لتجمیعات الجهد المنخفض، یحدد المعیار IEC 61439 المتطلبات العامة والمتطلبات الخاصة بمنتجات تجمیعات المفاتیح الکهربائیة ومعدات التحکم.

اما المعیار IEC 60947 فینظم اجهزة المفاتیح الکهربائیة والتحکم للجهد المنخفض مثل القواطع ومفاتیح الفصل.

ویحدد المعیار IEC 60529 درجات الحمایة التی توفرها الحاویات من خلال نظام تصنیف IP.

اما فی تطبیقات الجهد الاعلى، فتشکل سلسلة المعاییر IEC 62271 الاطار الرئیسی لمعدات المفاتیح الکهربائیة ومعدات التحکم الخاصة بالجهد العالی.

وتحدد هذه المعاییر مجتمعة لغة التصنیفات والتحقق وظروف الخدمة واداء الحاویات فی الاسواق التی تعتمد معاییر IEC.

معاییر ANSI/IEEE وNEC لسوق امریکا الشمالیة

تعتمد الممارسات الهندسیة فی امریکا الشمالیة على مجموعة من الوثائق والمعاییر المتکاملة.

تغطی سلسلة IEEE C37 العدید من الموضوعات المتعلقة بمعدات المفاتیح الکهربائیة والقواطع ومرحلات الحمایة.

اما الکود الکهربائی الوطنی (NEC)، وخصوصا المادة 408، فیتناول متطلبات ترکیب لوحات المفاتیح ومعدات المفاتیح الکهربائیة ولوحات التوزیع.

ویعد المعیار UL 891 احد اهم معاییر المنتجات الخاصة بلوحات المفاتیح ذات الواجهة المغلقة (Dead-Front Switchboards).

فی حین ینظم المعیار NFPA 70E متطلبات السلامة الکهربائیة فی اماکن العمل، بما فی ذلک التحکم فی مخاطر الصعق الکهربائی والومیض القوسی (Arc Flash).

کما یعتمد المهندسون على مواد اخرى من NEC مثل المادة 430 الخاصة بدوائر المحرکات والسیاقات التصمیمیة المتعلقة بمراکز التحکم بالمحرکات (MCC).

IEC مقابل ANSI/IEEE — الفروقات الرئیسیة التی یجب ان یعرفها کل مهندس

یتمثل الاختلاف العملی الاکبر فی الترکیز على الاداء مقابل الترکیز على التصمیم.

فمعاییر IEC ترکز عموما على ما یجب ان تحققه التجمیعة تحت ظروف محددة، بینما تمیل معاییر ANSI/IEEE والممارسات المرتبطة بها فی امریکا الشمالیة الى تحدید متطلبات اکثر تفصیلا تتعلق بشکل المنتج وبنیته.

وینعکس هذا الاختلاف على:

• المساحة المطلوبة (Footprint).
• هیکلیة الحجرات الداخلیة.
• اسالیب التصنیف.
• لغة الاختبارات.
• اسلوب التوثیق.

یوضح الجدول السابق الاتجاهات الهندسیة العامة فقط، ولا یمثل مصفوفة استبدال کاملة بین الانظمة المختلفة، اذ تبقى وثائق ومتطلبات المشروع هی المرجع النهائی.

مخاطر الومیض القوسی فی اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة — اساسیات السلامة

عندما یسال المهندسون: کیف تعمل الحمایة من الومیض القوسی فی معدات المفاتیح الکهربائیة؟

فان الخطوة الاولى هی فهم طبیعة الخطر نفسه.

الومیض القوسی (Arc Flash) هو انطلاق سریع لکمیة هائلة من الحرارة والضوء والضغط والمواد المنصهرة نتیجة حدوث قوس کهربائی ناتج عن عطل کهربائی.

ویعد من اخطر المخاطر المرتبطة باعمال الصیانة على المعدات الکهربائیة التی تکون تحت الجهد.

ویرکز المعیار NFPA 70E على سلامة العاملین من خلال التعرف على هذه المخاطر والتحکم فیها، کما تظهر البیانات المهنیة المنشورة من مؤسسة ESFI استمرار تسجیل اصابات کهربائیة وحالات وفاة موثقة ناتجة عن الومیض القوسی فی بیئات العمل.

ولا تعتمد شدة الخطر على قیمة الجهد الاسمی فقط، بل تتاثر ایضا بالعوامل التالیة:

• تیار القصر المتاح.
• هندسة وترتیب الموصلات.
• مسافة العمل.
• زمن فصل اجهزة الحمایة.
• تصمیم الحجرات الداخلیة.
• حالة الصیانة للمعدات.

ولهذا السبب قد تنطوی عملیة تبدیل او فحص تبدو روتینیة على مستویات مختلفة تماما من المخاطر من تجمیعة الى اخرى.

ویؤثر کل من التصمیم الصحیح والصیانة المناسبة بصورة مباشرة فی تقلیل مستوى الخطر وتحسین نتائج السلامة.

تقییم مخاطر الومیض القوسی وحساب الطاقة الساقطة (Incident Energy)

یوفر المعیار IEEE 1584 الاطار الحسابی المستخدم لتقدیر الطاقة الساقطة (Incident Energy) وحدود الومیض القوسی (Arc-Flash Boundary) فی العدید من الدراسات الصناعیة. ویاخذ النموذج فی الاعتبار متغیرات مثل تیار القصر المتاح، ومسافة العمل، ونوع المعدات، وزمن فصل جهاز الحمایة الواقع فی اعلى الشبکة.

ومن الناحیة العملیة، یعد تقلیل زمن الفصل احد اکثر الوسائل فعالیة لتقلیل التعرض للخطر، لان طاقة القوس الکهربائی تزداد مع زیادة مدة استمراره.

وبعد اکتمال الدراسة، تقوم المنشات بتطبیق الملصقات التحذیریة واجراءات العمل ومتطلبات معدات الوقایة الشخصیة (PPE) وفق اطار السلامة المعمول به.

وفی امریکا الشمالیة، یربط المعیار NFPA 70E بین هذه الحسابات وبین اجراءات التحکم المیدانیة بالمخاطر وممارسات العمل على المعدات تحت الجهد ومتطلبات وضع الملصقات.

استراتیجیات الحد من مخاطر الومیض القوسی فی تصمیم معدات المفاتیح الکهربائیة

تبدا عملیة الحد من المخاطر من مرحلة التصمیم.

یساعد نظام التشابک الانتقائی بالمناطق (Zone-Selective Interlocking – ZSI) على تقلیل زمن الفصل عند حدوث اعطال شدیدة فی الدوائر اللاحقة، مع المحافظة على التنسیق والانتقائیة فی ظروف التشغیل العادیة.

وتستخدم مرحلات کشف القوس الکهربائی (Arc-Detection Relays) اشارات الضوء والضغط للکشف السریع عن القوس واصدار اوامر الفصل.

کما تعمل الاجهزة محددة التیار (Current-Limiting Devices) على تقلیل الطاقة المارة اثناء العطل.

وتزید انظمة السحب والتشغیل عن بعد (Remote Racking and Remote Operation) من مسافة العامل عن مصدر الخطر.

اما التصامیم المقاومة للقوس الکهربائی (Arc-Resistant Constructions) فتعمل على توجیه الضغط بعیدا عن الافراد.

ولا تعد هذه المیزات اضافات اختیاریة مرتفعة التکلفة فی المنشات عالیة الخطورة، بل ادوات اساسیة لتقلیل الطاقة الساقطة وتقلیل تعرض العاملین للمخاطر اثناء اعمال الصیانة.

معدات المفاتیح الکهربائیة الذکیة والتحول الرقمی لتوزیع الطاقة

لم تعد معدات المفاتیح الکهربائیة مجرد حاجز کهرومیکانیکی سلبی بین مصدر الطاقة والحمل الکهربائی.

ففی المنشات الحدیثة، اصبحت تتحول الى عقدة غنیة بالبیانات ضمن بیئات الصناعة 4.0 (Industry 4.0) والشبکات الذکیة (Smart Grid).

وتدعم المستشعرات المدمجة ووحدات الفصل الرقمیة واجهزة القیاس المتصلة بالشبکة واجهزة البوابات (Gateways) امکانیة المراقبة الفوریة لحالة المعدات وسلوک استهلاک الطاقة وصحة القواطع واحداث الحمایة.

وقد ادى هذا التحول الى تغییر استراتیجیات الصیانة ومتطلبات الشراء على حد سواء.

ویصبح الفرق بین التشغیل الیدوی والتشغیل الرقمی ذا ابعاد اقتصادیة بقدر ما هو تقنی.

فالتجمیعات التقلیدیة تعتمد بشکل کبیر على الفحص الدوری الیدوی، بینما تدعم معدات المفاتیح الذکیة الصیانة المعتمدة على الاحداث، وتحلیل الاتجاهات، والتشخیص عن بعد، وتسریع عملیات تحلیل الاسباب الجذریة للاعطال.

ومع تزاید متطلبات استمراریة التشغیل (Uptime)، تصبح هذه الفروقات اکثر اهمیة.

بروتوکول الاتصال IEC 61850 فی معدات المفاتیح الکهربائیة الحدیثة

یعد IEC 61850 الاطار الدولی الرئیسی لشبکات وانظمة الاتصالات الخاصة باتمتة مرافق الطاقة والمحطات الفرعیة الرقمیة.

ویتیح هذا المعیار امکانیة التشغیل البینی بین الاجهزة الالکترونیة الذکیة (IEDs) واجهزة الحمایة والتطبیقات على مستوى النظام، من خلال توحید نماذج البیانات وطرق الاتصال بدلا من فرض نظام احتکاری خاص بمصنع معین.

وبالنسبة لمعدات المفاتیح الکهربائیة الحدیثة، یعنی ذلک سهولة اکبر فی التکامل مع شبکات المحطات الفرعیة (Station Bus) وشبکات العملیات (Process Bus) وانظمة التحکم ذات المستویات الاعلى.

ومن اکثر المفاهیم المرتبطة بهذا المعیار تداولا:

• رسائل GOOSE.
• القیم المقاسة الماخوذة عینیا (Sampled Values).

تدعم رسائل GOOSE تبادل الاحداث السریع مثل اوامر الفصل وتبادل حالات التشغیل.

اما القیم المقاسة الماخوذة عینیا فتدعم نقل بیانات القیاس الرقمیة المستخدمة فی انظمة الحمایة والتحکم.

وتتیح هذه التقنیات مجتمعة تصمیمات اکثر مرونة وقابلیة للتشغیل البینی مقارنة بالانظمة التقلیدیة المعتمدة بالکامل على التوصیلات السلکیة المباشرة.

الصیانة التنبؤیة ومراقبة الحالة فی معدات المفاتیح الکهربائیة

تحوّل مراقبة الحالة معدات المفاتیح الکهربائیة من مشکلة تعتمد على فترات الصیانة الدوریة الى مشکلة تعتمد على البیانات.

فمستشعرات الحرارة، وعدّادات عملیات التشغیل، وتحلیلات تاکل نقاط التلامس، ومراقبة ضغط الغاز، وبیانات التفریغ الجزئی (Partial Discharge)، ومؤشرات صحة القواطع تساعد فرق الصیانة على اکتشاف مظاهر التدهور قبل ان تتحول الى انقطاع فعلی للخدمة.

ویدعم ذلک مفهوم الصیانة التنبؤیة (Predictive Maintenance) بدلا من الاعتماد الکامل على الصیانة المجدولة زمنیا.

وتتمثل الفائدة التشغیلیة الرئیسیة فی تقلیل فترات التوقف غیر المخطط لها وتحسین استهداف اعمال الصیانة.

فبدلا من فتح جمیع الحجرات وفق جدول زمنی ثابت، یمکن للفرق الفنیة اعطاء الاولویة للوحدات التی تظهر مؤشرات فعلیة على ارتفاع درجة الحرارة او زیادة غیر طبیعیة فی عدد عملیات التشغیل او تدهور العزل او التعرض لظروف بیئیة قاسیة.

ویمثل هذا التطبیق العملی لفکرة التوام الرقمی (Digital Twin) فی ادارة دورة حیاة معدات المفاتیح الکهربائیة.

لوحات التوزیع الذکیة وانظمة ادارة الطاقة

توسّع لوحات التوزیع الذکیة نطاق التحول الرقمی لیشمل التوزیع الکهربائی على مستوى الدوائر الفرعیة. فمن خلال القواطع المتصلة بالشبکة، وخوادم اللوحات، واجهزة قیاس الطاقة، یمکنها توفیر بیانات استهلاک الطاقة على مستوى کل دائرة، واظهار الانذارات، واتاحة المراقبة عن بعد من خلال المنصات الطرفیة (Edge Platforms) او المنصات السحابیة.

وهذا یجعلها مفیدة لیس فقط لاغراض الحمایة، بل ایضا لادارة الطاقة، واحتساب استهلاک المستاجرین، وتحسین توزیع الاحمال، واستکشاف المشکلات التشغیلیة واصلاحها.

وفیما یتعلق بجودة القیاس، یحدد المعیار IEC 61557-12 متطلبات اجهزة قیاس ومراقبة القدرة المستخدمة ضمن انظمة التوزیع الکهربائی.

ومن الناحیة العملیة، یساعد هذا المعیار الفرق الفنیة على التمییز بین اجهزة اظهار التیار البسیطة وبین الانظمة الاکثر تقدما القادرة على مراقبة جودة الطاقة وتحلیلها بما یتناسب مع تطبیقات انظمة ادارة المبانی (BEMS)، وانظمة SCADA، ومنصات التحلیل الخاصة بالمصانع.

ترکیب وتشغیل وصیانة اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة

حتى التجمیعة المصممة بشکل ممتاز قد تقدم اداءً ضعیفا اذا تم ترکیبها بصورة غیر صحیحة او تمت صیانتها بشکل غیر کافٍ.

فالمحاذاة المیکانیکیة، وتمدید الکابلات، وضبط عزوم الربط، والحمایة البیئیة، واختبار انظمة التشابک، والتحقق من اعدادات الحمایة، کلها عوامل تؤثر فی اداء المعدات اثناء التشغیل الفعلی.

وهنا تلتقی نیة التصمیم بالواقع المیدانی.

وتعد جودة دورة الحیاة التشغیلیة ذات حساسیة خاصة فی معدات المفاتیح الکهربائیة، لان هذه المعدات قد تبقى غیر مستخدمة لفترات طویلة ثم یتوقع منها العمل بشکل مثالی عند حدوث عطل.

ولهذا السبب لا یمکن اعتبار الترکیب والتشغیل الاولی والصیانة موضوعات منفصلة، بل هی ثلاث مراحل ضمن عملیة واحدة تهدف الى تحقیق الموثوقیة.

متطلبات الترکیب وظروف الموقع

لا تقتصر متطلبات الترکیب على تثبیت المعدات وتوصیل الکابلات فقط.

اذ یجب على المهندسین التحقق من:

• مسافات الخلوص المطلوبة.
• مساحات الوصول والصیانة.
• فصل الکابلات عن بعضها عند الحاجة.
• استمراریة نظام التاریض والربط الارضی.
• دقة قواعد التثبیت (Plinths).
• مسارات التهویة.
• الظروف البیئیة المحیطة.

کما قد تتطلب المواقع المرتفعة او البیئات ذات درجات الحرارة العالیة تطبیق عوامل خفض للتصنیف (Derating).

وقد تحتاج البیئات الرطبة الى سخانات مانعة للتکاثف.

اما المعدات الخارجیة فقد تتطلب:

• حواجز للحمایة من اشعة الشمس.
• انظمة لتصریف المیاه.
• هیاکل مقاومة للتاکل.

کما ان الامتثال للانظمة المحلیة یعد امرا بالغ الاهمیة.

فحتى التجمیعة المطابقة لمعاییر IEC یجب ان تستوفی متطلبات الجهة التنظیمیة المحلیة.

وبالمثل، یجب ترکیب التجمیعات المطابقة لمعاییر UL او ANSI وفق متطلبات NEC ووثائق المشروع.

ولهذا ینبغی ان تشمل مراجعات الترکیب دائما تعلیمات الشرکة المصنعة ومتطلبات الاکواد والمعاییر الساریة.

قائمة التحقق الخاصة بالتشغیل الاولی (Commissioning) لمعدات المفاتیح الکهربائیة

قبل تغذیة المعدات بالطاقة، یجب ان تؤکد عملیة التشغیل الاولی ان التجمیعة مطابقة لدراسة الحمایة والتصمیم المیکانیکی ومخططات الترکیب.

وتعد قائمة التحقق المنظمة من ابسط الوسائل لتجنب الاعطال التی یمکن تفادیها عند التشغیل الاول.

• التحقق من شد جمیع وصلات قضبان التوصیل وفق عزوم الربط المحددة من قبل الشرکة المصنعة.
  • التاکد من ان اعدادات مرحلات الحمایة مطابقة لدراسة التنسیق والحمایة.
  • اجراء اختبارات مقاومة العزل لقضبان التوصیل والکابلات.
  • اختبار جمیع قواطع الدائرة للتاکد من صحة التشغیل المیکانیکی ووظائف الفصل.
  • التحقق من قطبیة محولات التیار (CT) ومحولات الجهد (VT) واستمراریة الدوائر الثانویة.
  • التاکد من ترکیب ملصقات الومیض القوسی فی المواقع المطلوبة.
  • اختبار انظمة التشابک المیکانیکیة والکهربائیة.
  • اجراء التغذیة الکهربائیة على مراحل مع التحقق من اداء اجهزة القیاس والانذارات وانظمة الحمایة تحت الحمل.

جداول الصیانة الوقائیة والتنبؤیة

من الاسئلة العملیة الشائعة: ما هی افضل ممارسات صیانة معدات المفاتیح الکهربائیة فی المنشات الصناعیة؟

افضل اجابة هی ان المنشات یجب ان تجمع بین اسالیب الصیانة الوقائیة والصیانة التنبؤیة.

تعتمد الصیانة الوقائیة على فترات زمنیة محددة مسبقا وتشمل:

• التنظیف.
• الفحص.
• التشحیم.
• تشغیل القواطع دوریا.
• الفحص الحراری (Thermography).
• الاختبارات الکهربائیة.

اما الصیانة التنبؤیة فتعتمد على بیانات الحالة الفعلیة للمعدات مثل:

• اتجاهات درجات الحرارة.
• عدد عملیات تشغیل القواطع.
• حالة الغاز.
• سلوک التفریغ الجزئی (Partial Discharge).

وتتضمن البرامج النموذجیة ما یلی:

• فحص حراری سنوی.
• قیاس دوری لمقاومة نقاط التلامس.
• اختبار تشغیلی للقواطع کل عدة سنوات.
• اختبارات مقاومة العزل.
• اجراء فحوصات اضافیة مباشرة بعد الاعطال او الانذارات غیر الطبیعیة.

وکلما ازدادت اهمیة الاصل الکهربائی، ازدادت الحاجة الى ان تعتمد الصیانة على مستوى المخاطر وحالة المعدات الفعلیة بدلا من الاعتماد على جدول زمنی عام.

کیفیة اختیار اللوحة الکهربائیة او معدات المفاتیح الکهربائیة المناسبة — دلیل عملی لاعداد المواصفات

من منظور الشراء والتورید، تتحول اساسیات اللوحات الکهربائیة ومعدات المفاتیح الکهربائیة الى عملیة اعداد مواصفات فنیة.

والسؤال الصحیح لیس: «ما افضل شرکة مصنعة؟»

بل:

«کیف یمکن اختیار معدات المفاتیح الکهربائیة المناسبة للتطبیقات الصناعیة وفقا للمتطلبات الکهربائیة، وفلسفة الصیانة، والظروف البیئیة، ومتطلبات الاتصالات الرقمیة، والمعاییر الحاکمة؟»

فالتجمیعة منخفضة التکلفة التی تفشل فی تلبیة متطلبات تیار القصر او الحاویة او دورة الحیاة التشغیلیة لیست خیارا اقتصادیا فی الواقع.

وتبدا عملیة اعداد المواصفات الجیدة من بیانات المخطط الاحادی الخط (Single-Line Diagram) والدراسات الکهربائیة للنظام.

ویجب تحدید ما یلی:

• الجهد الاسمی.
• التیار المستمر المطلوب.
• تیار القصر المتاح.
• طریقة التاریض.
• توقعات نمو الاحمال مستقبلا.
• ظروف الحاویة والبیئة المحیطة.
• وظائف الحمایة المطلوبة.
• متطلبات التکامل الرقمی والاتصالات.

وبعد تحدید هذه المعطیات فقط یمکن للفریق الفنی مقارنة التجمیعات المختلفة ومنصات القواطع وخیارات الشرکات المصنعة.

فی العدید من المشاریع، لا تکون المقارنة الاکثر اهمیة بین الشرکة المصنعة (ا) والشرکة المصنعة (ب)، بل بین:

• القابلیة للتوسعة مقابل التصمیم المدمج.
• الوحدات القابلة للسحب (Draw-Out) مقابل الوحدات الثابتة (Fixed).
• النحاس مقابل الالمنیوم.
• التصامیم المقاومة للومیض القوسی مقابل التصامیم التقلیدیة.
• الانظمة الجاهزة للتحول الرقمی مقابل الانظمة الاساسیة.

فهذه الخیارات هی التی تحدد القیمة الحقیقیة للمعدات على مدى دورة حیاتها اکثر بکثیر مما تفعله الادعاءات التسویقیة الواردة فی الکتیبات.

من تصمیم اللوحة إلى تصنیع قضبان التوصیل — بایابرس شریکك فی الإنتاج

کما أوضح هذا الدلیل، فإن جودة قضبان التوصیل (Busbar) — من دقة الثنی والثقب والقص إلى سلامة الوصلات وتحمّل تیارات القصر — تُحدِّد بشکل مباشر أداء اللوحة وسلامتها الحراریة طوال عمرها التشغیلی. وبعد أن تُحدَّد المواصفات، تبدأ مرحلة لا تقل أهمیة: تصنیع هذه القضبان بدقة قابلة للتکرار.
منذ عام 1990، تُصمِّم بایابرس وتُصنِّع ماکینات معالجة قضبان التوصیل التی تعتمد علیها أکثر من 1,500 منشأة فی أکثر من 74 دولة لإنتاج قضبان دقیقة تلبّی متطلبات المعاییر الدولیة:

• ماکینات ثنی وثقب وقص قضبان التوصیل، بما فی ذلک حلول 3 فی 1 متعددة المحرکات.
• ماکینات CNC للتصنیع الآلی عالی الدقة.
• حلول محمولة وسلسلة اقتصادیة تناسب مختلف الورش وخطوط الإنتاج.

اطلب استشارة فنیة مجانیة أو الکتالوج الکامل، ودع فریق بایابرس یساعدک فی اختیار الماکینة المناسبة لتطبیقک ومعاییر مشروعک.

ما يسأله المهندسون دائماً
