수배전반과 전기 패널: 차이, 종류, 선정 기준

읽기보다 듣는 것이 편하시다면, 아래 오디오 파일을 재생해 이 글의 나머지 내용을 들어보세요.

수배전반은 전력을 받아 개폐·보호·제어·격리하는 모든 장비를 아우르는 상위 개념이고, 전기 패널은 그 안에서 전력을 하위 회로로 나눠 주는 외함형 조립체입니다. 즉 모든 패널은 배전을 하지만, 모든 수배전반이 단순한 패널은 아닙니다. 이 차이는 전압이 올라갈수록 커집니다. 1kV 이하 저압에서는 두 개념이 상당 부분 겹치지만, 중전압(1~52kV) 이상에서는 계전기 기반 보호 협조, 진공·가스 차단, 내부 아크 대응이 필요해 적용 표준 자체가 IEC 61439에서 IEC 62271로 바뀝니다. 실무 기준으로는 단일 부스 연속 부하가 2~3MW를 넘거나 저압 고장 전류가 약 100kA를 넘기 시작하면 중전압 배전을 검토해야 합니다.

이 글에서는 수배전반의 기본 개념과 전기 패널 종류, 전압 등급별 선택 기준, 핵심 구성품, IP·NEMA 외함 등급, IEC와 ANSI/IEEE 표준 차이, 아크 플래시 안전, 스마트 수배전반, 수리와 교체 판단 기준, 그리고 사양 선정 절차까지 엔지니어 관점에서 정리합니다.

수배전반 기본 개념: 전기 패널의 종류와 역할

공장, 병원, 데이터센터, 고층 빌딩 어디든 전력은 결국 패널을 거쳐 부하로 갑니다. 패널은 변압기, 발전기, UPS 또는 한전 인입 전원에서 전력을 받아 조명, 콘센트, 모터, 공조 설비, 공정 부하로 나눠 보냅니다. 현장에 따라 배전반, 분전반, 패널보드, 로드 센터, 스위치보드 등 이름은 달라도 역할은 같습니다. 설치 조건에 맞는 정격으로 전력을 안전하고 선택적으로 분배하는 것입니다.

문제는 패널이 적합한지가 외함 크기로 결정되지 않는다는 점입니다. 허용 전류, 정격 전압, 단락 내량, 부스바 설계, 차단기 차단 용량, 외함 보호 등급이 모두 예상 고장 전류와 운전 환경에 맞아야 합니다. 건조한 사무실에서는 문제없던 패널이 습한 공정 플랜트나 세척 구역, 고장 전류가 큰 산업용 피더에서는 전혀 맞지 않을 수 있고, 현장 고장의 상당수가 바로 이 불일치에서 시작됩니다.

주배전반(MDB): 저압 계통의 기준점

MDB는 변압기 2차 측에서 저압 배전이 시작되는 첫 번째 지점입니다. 메인 부스, 인입 보호 장치, 출력 피더 구성, 계측 지점, 그리고 접지 기준이 모두 여기서 정해집니다. 저압 계층의 최상단에 있기 때문에 MDB의 전류 정격, 부스바 배열, 단락 성능이 하위 설계 범위를 사실상 결정합니다.

일반적인 MDB는 인입 섹션, 부스바 챔버, 피더 차단기 구획, 계측 장치, 보호·계량용 CT, 중성선 및 PE 바, 케이블 또는 부스덕트 종단 공간으로 구성됩니다. 산업·인프라 프로젝트에서는 부스 커플링과 확장 여유도 중요한데, MDB가 플랜트 증설의 기반이 되는 경우가 많기 때문입니다.

분전반(SDB)과 로드 센터

SDB는 MDB 하위에서 구역별 부하에 전력을 공급합니다. 피더 길이를 줄이고, 보호 협조를 개선하고, 유지보수 시 격리를 쉽게 하며, 공정 구역이나 층별로 배전을 정리하는 것이 목적입니다. 제조 공장이라면 포장 라인, 유틸리티, 공조, 클린룸 부하를 각각 다른 SDB가 맡는 식입니다.

로드 센터는 주거용과 소규모 상업용에 쓰는 경량 조립체입니다. SDB든 로드 센터든 3상 부하 평형은 반드시 챙겨야 합니다. 상 불평형이 심하면 중성선 전류, 발열, 전압 불평형이 커지고, 비선형 부하에서 나오는 고조파가 더해지면 문제가 더 두드러집니다.

모터 컨트롤 센터(MCC): 설비와 직접 연결되는 패널

MCC는 일반 배전 패널과 성격이 다릅니다. 피더 차단기만 들어가는 것이 아니라 모터 스타터, 인버터, 과부하 계전기, 제어 배선, 조작 인터페이스, 통신 모듈까지 수용합니다. 그래서 MCC는 배전 장비라기보다 생산 설비와 맞닿은 인터페이스 장비에 가깝습니다.

수처리, 공정 플랜트, 광산, 중앙 공조, 중공업 현장에서 표준으로 쓰이며, 고정형과 인출형 중 하나를 고르게 됩니다. 고정형은 비용과 구조가 단순하고, 인출형은 유지보수와 교체 속도에서 앞섭니다. 초기 투자와 수명주기 서비스성 사이의 전형적인 선택입니다.

수배전반과 전기 패널의 차이: 사양 오류가 시작되는 지점

수배전반은 저압·중전압·고전압 계통 전반에서 회로를 개폐, 보호, 제어, 격리하는 장치와 조립체를 모두 포함하는 기능적 범주입니다. 전기 패널은 그 범주 안에 있는 외함형 배전 조립체 중 하나입니다.

전압과 고장 전류가 커질수록 이 차이는 분명해집니다. 1차 수배전반은 큰 고장 전류를 차단하고, 절연 협조를 유지하고, 내부 아크를 견디며, 계전기 기반 보호 협조까지 수행해야 합니다. 일반 분전반은 이런 조건을 겪지 않습니다. 구획 분리 방식, 차단 기술(진공·가스·공기), 시험 방식이 패널보드와 근본적으로 다른 이유가 여기에 있습니다.

저압 설비에서는 둘의 차이가 종류보다는 정도의 문제에 가깝습니다. 하지만 프로젝트가 중전압 영역으로 넘어가는 순간, 이 구분은 용어가 아니라 구조 설계를 좌우하는 결정이 됩니다.

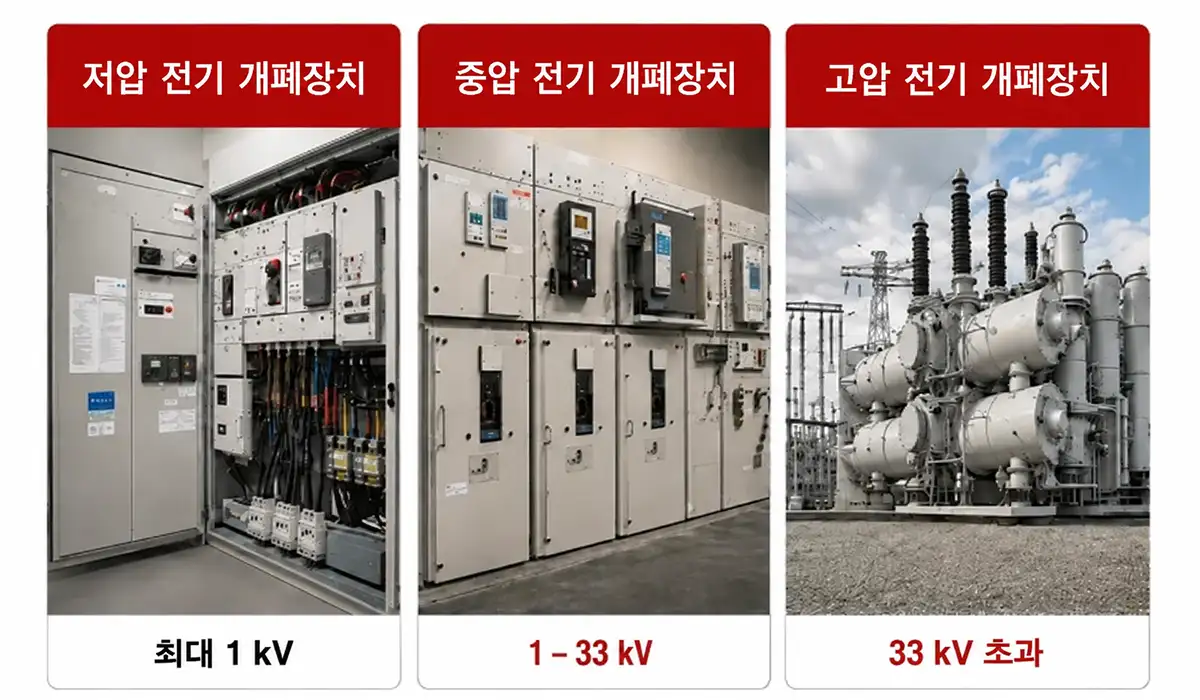

저압 수배전반(1kV 이하)

IEC 기준에서 저압은 AC 1,000V 또는 DC 1,500V 이하입니다. ACB, MCCB, 접촉기, CT, 계측기, 계전기, 부스바를 금속 외함에 수용하며 인입, 피더, 타이, 모터 회로용으로 구성됩니다. 패널보드와 수배전반의 개념이 가장 많이 겹치는 영역입니다.

이 영역의 핵심 구조 요소는 내부 분리 형식(Form of Separation)입니다. 부스바, 기능 유닛, 단자를 서로 어떻게 격리할지를 정의하며, 분리 수준이 높을수록 안전성과 유지보수성, 고장 확산 억제 효과는 좋아지지만 설치 면적과 비용, 케이블 종단 복잡도도 함께 올라갑니다.

중전압 수배전반(1kV~52kV)

중전압 수배전반은 산업용 변전소, 배전 피더, 대형 캠퍼스, 핵심 인프라에 쓰입니다. 고장이나 정전, 잘못된 유지보수의 대가가 훨씬 큰 곳입니다. 계전기 보호, 진공 차단, 계기용 변성기, 인터록, 그리고 저압보다 엄격한 구획 구조를 갖춥니다.

자주 나오는 질문이 금속 클래드(Metal-clad)와 금속 외함형(Metal-enclosed)의 차이입니다. IEEE 기준에서 금속 클래드는 접지된 금속 격벽과 인출형 차단기를 갖춘 구획형 조립체를 말하고, 금속 외함형은 인터럽터 스위치, 퓨즈, 차단기 등을 더 넓은 구성으로 수용하는 개념입니다. 이 차이가 유지보수 접근성과 격리 방식을 결정합니다. 차단 기술은 현재 진공 차단기가 주류이며, 설치 면적이나 밀폐성이 중요한 현장에서는 가스 절연 방식이 여전히 유력한 선택지입니다.

고전압 수배전반(52kV 초과)

고전압 수배전반은 송전급 역할을 합니다. 이 단계에서는 절연 협조, 설치 면적, 개폐 신뢰성, 환경 성능이 설계의 중심입니다. 가스 절연 개폐장치(GIS)는 공기 절연 옥외 변전 설비보다 훨씬 작은 면적으로 높은 신뢰성을 제공해 도심 변전소나 해상 플랫폼에서 표준처럼 쓰이고 있으며, 최근에는 SF6-free 방식 검토도 늘고 있습니다.

저압 패널과 중전압 패널, 언제 무엇을 써야 할까

대부분의 시설은 저압만 또는 중전압만 쓰지 않습니다. 둘이 함께 들어가는 것이 일반적이고, 그 경계를 어디에 둘지가 엔지니어의 핵심 판단입니다.

저압 전기 패널은 최종 배전의 주력입니다. 조명, 콘센트, 공조 부하, 약 200kW 이하 모터, 대부분의 공정 장비에 전력을 공급합니다. IEC 61439 또는 UL 67/891 기준으로 제작되고, 암페어당 비용이 낮으며, 일반 전기기술자가 유지보수할 수 있습니다.

중전압 전기 패널은 저압으로 처리하기에는 전류가 너무 커져 도체와 차단기 규모가 비현실적이 될 때 선택합니다. 현장에서 통용되는 기준은 이렇습니다. 단일 부스 연속 부하가 2~3MW를 넘으면 케이블 비용, 전압 강하, 단락 전류 관리 모두에서 중전압 배전이 유리해집니다.

산업 시설의 일반적인 구조는 중전압 수배전반이 인입 전원을 받아 변압기에 공급하고, 변압기 2차 측의 저압 패널이 MCC, 조명 분전반, 공정 부하로 전력을 나누는 형태입니다. 이 경계, 즉 변압기 위치를 어디에 두느냐가 플랜트 전기 설계에서 가장 영향이 큰 결정 중 하나입니다.

수배전반 핵심 구성품: 차단기, 부스바, 보호 계전기, CT

수배전반은 철제 캐비닛에 차단기를 넣은 장비가 아닙니다. 도체, 보호 장치, 감지 요소, 계측기, 절연 구조, 격벽, HMI가 하나의 정격 체계 안에서 함께 동작하는 시스템입니다. 이 중 하나만 잘못 골라도 보호 협조, 온도 상승, 고장 성능, 확장성에서 문제가 생기고, 그 문제는 대개 첫 통전이나 첫 고장 때 드러납니다.

구성품 선정에는 세 가지 원칙이 적용됩니다.

• 예산보다 선택 차단이 먼저입니다. Icu 요구치를 만족하지 못하는 저가 차단기는 하위 선택 차단을 무너뜨리고, 수년간 불필요한 트립을 만듭니다.
• CT 등급은 카탈로그 항목이 아닙니다. 보호용은 5P10 또는 10P10, 거래용 계량은 Class 0.5 또는 0.2S를 쓰고, 연결 계전기의 부담을 반드시 확인해야 합니다.
• 열 성능은 부품이 아니라 조립체의 특성입니다. 모든 장치가 정격 부하로 동시에 동작할 때의 발열을 외함이 처리할 수 있어야 하며, IEC 61439 검증이 필요한 이유가 바로 이것입니다.

부스바: 수배전반의 전류 경로를 설계하는 일

부스바는 수배전반과 배전반 내부에서 전력을 모으고 나누는 핵심 도체입니다. 인입부와 피더를 연결하고, 조립체 전체의 열 성능과 단락 성능 범위를 결정합니다. 좋은 부스바 설계는 허용 전류만으로 끝나지 않습니다. 접속부 품질, 상간 간격, 지지 강도, 연면거리, 절연거리, 실제 운전 조건에서의 온도 상승까지 함께 봐야 합니다.

소재는 구리와 알루미늄 중에서 고릅니다. 구리는 전도도가 높아 단면을 작게 가져갈 수 있고 접속 성능이 우수합니다. 알루미늄은 무게와 소재비를 줄일 수 있지만 접촉면 처리와 접속부 설계, 단면적 산정에 더 신경 써야 합니다. 정답은 전류 수준, 설치 공간, 수명주기 비용, 부식 환경에 따라 달라집니다. 사이징은 전류 밀도, 주변 온도, 외함 방열, 온도 상승 한계, 단락 시 전자기력을 고려하며, IEC 61439에서는 온도 상승 검증이 조립체 적합성의 공식 항목이므로 부스바는 단독 계산이 아니라 조립체 검증의 일부로 다뤄야 합니다.

그래서 부스바를 자체 가공하는 배전반 제작업체는 치수 공차와 절곡 정밀도를 일정하게 맞추기 위해 전용 장비를 사용합니다. 절단, 펀칭, 벤딩을 한 번에 처리하는 장비 구성은 부스바 가공기 페이지에서 확인할 수 있습니다.

차단기 선정: Icu보다 Ics를 먼저 보라

ACB는 메인 인입, 부스 커플러, 대전류 피더에, MCCB는 산업·상업용 피더와 모터 보호에, MCB는 주거·경상업용 최종 회로에 씁니다. 장치를 용도에 맞게 고르는 것은 예산 문제가 아니라 설계 원칙의 문제입니다.

가장 많이 오해하는 개념이 Icu와 Ics입니다. Icu는 정격 한계 단락 차단 용량이고, Ics는 정해진 시험 후에도 계속 사용할 수 있는 정격 사용 단락 차단 용량입니다. 구매 검토에서는 숫자가 큰 Icu에 눈이 가지만, 실제 운전 복원력을 말해 주는 것은 Ics인 경우가 많습니다. 중부하 산업용에서는 전자식 트립 유닛이 열동전자식보다 조정 범위, 보호 협조, 모니터링, 이벤트 기록에서 확실히 유리합니다.

보호 계전기와 계측

보호 계전기는 전류, 전압, 주파수, 로직 조건을 감시해 과전류, 지락, 차동 고장, 저전압 같은 이상을 감지하고 해당 차단기에 트립 명령을 보냅니다. 중전압 이상에서는 계전기 운용 방침이 곧 계통 보호 전략입니다.

전자기계식에서 디지털 계전기로의 전환은 수배전반의 역할을 바꿨습니다. 현대 IED는 보호, 계측, 사고 기록, 로직, 통신을 하나의 플랫폼에서 처리하며, SCADA·DCS·BEMS와 연계할 수 있습니다. 이를 받쳐 주는 것이 CT와 VT인데, 정확도 등급과 부담, 변류비를 잘못 고르면 계측값이 왜곡되고 계전기 성능이 떨어지며 에너지 분석까지 틀어집니다.

외함 보호 등급: IP와 NEMA는 일대일로 대응하지 않는다

외함은 조립체가 먼지, 세척수, 빗물, 부식, 우발적 접촉, 열 축적을 견딜 수 있는지를 결정합니다. 국제 프로젝트에서는 IEC 60529의 IP 등급과 NEMA 250의 NEMA 형식을 함께 쓰는데, 두 체계는 관련은 있어도 같은 기준이 아닙니다. IP는 고체와 액체에 대한 보호만 두 자리 숫자로 나타내고, NEMA는 부식, 오일, 구조 요구까지 포함합니다. “IP65는 NEMA 4″라는 말은 참고용일 뿐 설계 근거가 될 수 없습니다.

위 대응 관계는 적용 분야 기준의 대략적인 비교이므로, 실제 선정은 항상 프로젝트 사양서와 현지 규정으로 확인해야 합니다.

외함 열 관리와 환기

부품 밀도가 높아질수록 열 관리가 중요해집니다. 차단기, 인버터, 전원공급장치, 계전기에서 나오는 열은 밀폐된 외함 안에서 빠르게 쌓이고, 방치하면 부품 수명이 줄고 보호 동작 특성이 변합니다. 선택지는 루버와 자연 대류를 이용하는 수동 방식, 필터 팬·에어컨·열교환기를 쓰는 능동 방식입니다. 부하 밀도, 주변 온도, 오염도, 밀폐 유지 필요성을 기준으로 고르며, 이 선택은 비용이 아니라 신뢰성의 문제입니다.

수배전반 표준: IEC, ANSI/IEEE, NEC 체계 이해하기

표준은 설계 뒤에 붙이는 서류가 아닙니다. 시험 방식, 조립체 검증, 절연 규칙, 라벨링, 외함 요구, 안전 수칙을 정하는 설계의 뼈대이며, 보험 승인, 인허가, 수출, 공급업체 비교에도 직접 영향을 줍니다. 세계 시장은 크게 두 체계로 나뉩니다. 유럽, 아시아, 중동, 아프리카는 IEC, 북미는 ANSI/IEEE·UL·NEC입니다.

IEC 쪽에서는 IEC 61439가 저압 개폐장치 및 제어장치 조립품을, IEC 60947이 차단기와 단로기 같은 개별 기기를, IEC 60529가 외함 보호 등급을, IEC 62271 계열이 고전압 수배전반을 다룹니다. 국내에서는 이 중 다수가 KS C IEC 규격으로 부합화되어 있으며, 해당 KS 규격 원문과 현행 여부는 e나라표준인증에서 조회할 수 있습니다.

북미에서는 IEEE C37 계열이 수배전반, 차단기, 보호 계전기를, NEC Article 408이 스위치보드와 패널보드 설치를, UL 891이 데드 프론트 스위치보드를, NFPA 70E가 작업장 전기 안전을 규정합니다. 모터 회로와 MCC 설계에서는 NEC Article 430도 함께 봅니다.

두 체계의 가장 큰 차이는 접근 방식입니다. IEC는 조립체가 정해진 조건에서 달성해야 할 성능에 초점을 두고, ANSI/IEEE는 제품 형식과 구조를 더 구체적으로 규정합니다. 이 차이가 설치 면적, 구획 구조, 정격 표기, 시험 용어, 문서 방식까지 바꿉니다.

아크 플래시: 수배전반 작업에서 가장 위험한 순간

아크 플래시는 전기 아크 고장으로 열, 빛, 압력, 용융 금속이 한순간에 방출되는 현상으로, 통전 장비 근처 작업에서 가장 심각한 위험입니다. 위험도는 정격 전압만으로 정해지지 않습니다. 가용 고장 전류, 도체 배치, 작업 거리, 보호 장치 차단 시간, 구획 구조, 유지보수 상태가 모두 노출 에너지에 영향을 주기 때문에, 겉보기엔 같은 개폐 작업이라도 조립체마다 위험 수준이 크게 다릅니다.

사고 에너지 계산과 위험 평가

많은 현장 연구에서는 IEEE 1584 계산 모델로 사고 에너지와 아크 플래시 경계를 산정합니다. 입력 변수는 가용 고장 전류, 작업 거리, 장비 종류, 상위 보호 장치의 차단 시간입니다. 아크 에너지는 지속 시간에 비례해 커지므로, 실무에서 노출을 줄이는 가장 효과적인 방법은 차단 시간을 줄이는 것입니다. 분석 결과는 라벨, 작업 절차, 보호구 선정으로 이어지며, 국내 사업장의 전기 작업 안전 기준과 관련 기술 지침은 한국산업안전보건공단(KOSHA)에서 확인할 수 있습니다.

설계 단계의 아크 플래시 저감 전략

아크 플래시 저감은 설계에서 시작됩니다. 구역 선택 인터록(ZSI)은 평상시 선택성을 유지하면서 심각한 고장에서는 트립 지연을 줄입니다. 아크 감지 계전기는 빛과 압력 신호로 빠르게 트립하고, 전류 제한 장치는 통과 에너지를 낮춥니다. 원격 인출·원격 조작은 작업자와 장비 사이 거리를 벌려 주고, 아크 내성 구조는 압력을 작업자 반대 방향으로 배출합니다. 고위험 설비에서 이 기능들은 옵션이 아니라 기본 안전 장치입니다.

스마트 수배전반과 전력 배전의 디지털 전환

수배전반은 더 이상 전원과 부하 사이의 수동적인 차단 장치가 아닙니다. 내장 센서, 디지털 트립 유닛, 네트워크 계측기, 게이트웨이를 통해 장비 상태, 에너지 사용, 차단기 상태, 보호 이벤트를 실시간으로 보여 주는 데이터 노드가 되었습니다. 기존 장비가 정기 점검에 의존한다면, 스마트 수배전반은 이벤트 기반 유지보수, 추세 분석, 원격 진단, 빠른 원인 분석을 가능하게 합니다.

IEC 61850 통신

IEC 61850은 변전소 자동화와 디지털 변전소를 위한 대표적인 국제 통신 표준입니다. 특정 제조사 생태계에 묶이지 않고 데이터 모델과 통신 방식을 표준화해, IED와 보호 장치, 상위 시스템 간 상호운용을 가능하게 합니다. 여기서 자주 등장하는 개념이 GOOSE 메시징과 샘플드 밸류입니다. GOOSE는 트립·상태 신호를 빠르게 주고받고, 샘플드 밸류는 보호·제어용 디지털 계측 데이터를 전송합니다. 두 가지를 함께 쓰면 하드와이어 중심 구조보다 유연한 설계가 가능해집니다.

상태 감시와 예지보전

상태 감시는 수배전반 유지보수를 달력의 문제에서 데이터의 문제로 바꿉니다. 열 센서, 동작 횟수 카운터, 접점 마모 분석, 가스 압력 감시, 부분 방전 데이터를 활용하면 열화가 정전으로 번지기 전에 문제를 잡아낼 수 있습니다. 모든 유닛을 같은 주기로 여는 대신, 온도 상승이나 비정상 동작, 절연 이상 징후를 보이는 유닛부터 점검하는 방식입니다.

스마트 패널보드와 에너지 관리

스마트 패널보드는 디지털화를 분기 회로까지 확장합니다. 통신형 차단기와 전력 계측기로 회로별 에너지 데이터와 알람을 원격 확인할 수 있어, 보호뿐 아니라 에너지 관리, 임차인별 요금 산정, 부하 최적화에도 활용됩니다. 계측 품질 측면에서는 IEC 61557-12가 기준이 되며, 단순 전류 표시와 BEMS·SCADA에 쓸 수 있는 수준의 전력 감시를 구분하는 잣대가 됩니다.

수배전반 패널보드 구조: 조립체 종류, 내부 분리 형식, 배선

수배전반 패널보드는 최종 회로 배전을 맡는 패널보드와 1차 개폐·보호를 맡는 수배전반의 접점에 있는 장비로, 하나의 외함에서 인입 보호와 분기 배전을 함께 처리하는 저압 조립체를 가리킬 때 주로 쓰입니다. IEC 61439나 UL 891/67은 성능 요구만 정하고 모든 치수를 규정하지는 않기 때문에, 명판 정격이 같은 두 패널도 내부 구조는 전혀 다를 수 있습니다. 그 차이를 만드는 것이 아래 세 가지입니다.

조립체 종류: TTA와 PTTA

형식 시험 조립체(TTA)는 원 제조사가 형식 시험으로 완전히 검증한 조립체입니다. 부분 형식 시험 조립체(PTTA)는 맞춤형 패널 제작에서 흔하며, 일부는 시험으로, 나머지는 IEC 61439 설계 검증 규칙에 따른 계산으로 검증합니다.

내부 분리 형식: Form 1부터 Form 4까지

• Form 1: 내부 분리 없음. 현재는 거의 쓰지 않습니다.
• Form 2: 부스바와 기능 유닛을 분리합니다.
• Form 3: 부스바와 기능 유닛, 그리고 기능 유닛끼리도 분리합니다.
• Form 4: 단자까지 포함한 완전 분리. 안전성과 유지보수성이 가장 높고 비용도 가장 높습니다.

공정 플랜트와 핵심 시설에서는 한 피더를 정비하는 동안 인접 피더를 계속 살려 두기 위해 Form 3b 또는 Form 4를 지정하는 것이 일반적입니다.

배선 관리 기준

동력 배선과 제어 배선은 분리하고, 제어 배선은 30% 여유를 둔 덕트 안에 배치합니다. 모든 단자는 도면 번호와 일치하게 라벨링하고, 모든 부스바 접속부에는 토크 마킹을 합니다. 운전 첫 12개월 동안 발생하는 불필요한 트립은 보호 협조보다 배선 품질 문제에서 오는 경우가 더 많습니다. IEC 61439 기준으로 제대로 제작·검증된 수배전반 패널보드는 25~30년을 버티지만, 그렇지 않은 장비는 첫 번째 큰 고장을 넘기기 어렵습니다.

수배전반 수리 서비스: 교체보다 나은 선택일 때

노후 설비는 늘고, 신규 중전압 수배전반 납기는 보통 40~80주 이상이며, 계획되지 않은 정지의 비용은 계속 커지고 있습니다. 그래서 시설 소유자에게 수리와 정비는 차선책이 아니라 가장 합리적인 수명주기 전략인 경우가 많습니다. 수리 서비스는 크게 네 가지입니다.

• 차단기 정비: ACB, MCCB, 진공·SF6 중전압 차단기의 접점 교체, 메커니즘 재조립, 트립 유닛 보정, IEC 62271-100 / IEEE C37.09 기준 기능 시험.
• 부스 및 외함 수리: 고장 후 손상된 부스바 재시공, 부식 외함 교체, 절연 격벽 재설치.
• 레트로핏 및 대체 부품: 단종된 OEM 예비품을 대신하는 부품 제작. 1980~1990년대 설비에서 흔한 과제입니다.
• 보호 시스템 업그레이드: 1차 장비는 그대로 두고 전자기계식 계전기를 디지털 IED로 교체. 사실상 디지털화 프로젝트입니다.

가장 위험한 것은 수리를 단순 가격 비교로 보는 태도입니다. 최저가 견적은 시험을 생략하거나, 동등품이 아닌 부품을 쓰거나, 설비를 인증되지 않은 상태로 남겨 둘 수 있습니다. 판단 기준은 간단합니다. 수리 총비용이 신규 장비의 50~60%를 넘고 납기 이점도 없다면 교체를, 그 이하라면 자격을 갖춘 수리를 선택하는 것이 거의 항상 유리합니다.

설치, 시운전, 유지보수: 설계 의도가 현장을 만나는 곳

잘 설계된 조립체도 설치가 부실하면 제 성능을 내지 못합니다. 특히 수배전반은 오랜 시간 대기하다가 고장 순간에 완벽하게 동작해야 하는 장비라서, 설치 품질과 시운전 기준, 유지보수 전략이 하나의 신뢰성 과정으로 이어져야 합니다.

설치 요구사항과 현장 조건

설치는 라인업을 놓고 케이블을 연결하는 일로 끝나지 않습니다. 이격 거리, 작업 공간, 케이블 분리, 접지 연속성, 기초대 수평, 환기 경로, 주변 조건을 모두 확인해야 합니다. 고도나 온도에 따라 정격을 낮춰야 할 수 있고, 습한 환경에는 결로 방지 히터가, 옥외 장비에는 차양이나 배수, 내식 구조가 필요할 수 있습니다. IEC 적합 조립체라도 설치 지역의 전기설비 규정은 별도로 만족해야 합니다.

통전 전 시운전 체크리스트

• 모든 부스 접속부가 제조사 토크 사양대로 체결되었는지 확인합니다.
• 보호 계전기 설정값이 보호 협조 검토 결과와 일치하는지 확인합니다.
• 부스바와 케이블의 절연 저항을 측정합니다.
• 모든 차단기의 기계적 동작과 트립 기능을 시험합니다.
• CT·VT 극성과 2차 회로 연속성을 확인합니다.
• 필요한 위치에 아크 플래시 라벨이 부착되었는지 확인합니다.
• 기계식·전기식 인터록 회로를 시험합니다.
• 단계적으로 통전하며 부하 상태에서 계측, 알람, 보호 동작을 확인합니다.

예방 정비와 예지보전

가장 좋은 유지보수는 두 방식을 함께 쓰는 것입니다. 예방 정비는 청소, 점검, 윤활, 차단기 동작 시험, 열화상 점검, 전기 시험을 정해진 주기로 수행하고, 예지보전은 온도 추세, 동작 횟수, 가스 상태, 부분 방전 같은 상태 데이터를 근거로 합니다. 일반적인 프로그램에는 연 1회 열화상 점검, 주기적 접촉 저항 측정, 절연 저항 점검, 그리고 큰 고장 전류가 흐른 뒤의 즉시 점검이 포함됩니다. 국내에서는 수전 설비의 법정 정기 검사와 안전 점검 기준도 함께 따라야 하며, 관련 제도와 절차는 한국전기안전공사(KESCO)에서 안내하고 있습니다.

수배전반 선정 방법: 브랜드가 아니라 사양에서 시작하라

수배전반 선정은 브랜드 비교가 아니라 사양 결정입니다. “어느 제조사가 가장 좋은가”보다 “전기적 책임, 유지보수 방식, 환경, 통신 구조, 적용 표준의 어떤 조합이 앞으로 25년 동안 이 프로젝트에 맞는가”가 올바른 질문입니다. 고장 책임이나 IP 등급, 수명주기 기준을 충족하지 못하는 저가 라인업은 결국 프로젝트에서 가장 비싼 결정이 됩니다.

• 1단계, 단선 결선도와 계통 검토: 공칭 전압, 연속 전류, 전원 지점 단락 전류, 접지 방식, 부하 증가 전망, 필요한 보호 기능을 정합니다.
• 2단계, 환경 정의: 실내·옥외, 주변 온도, 고도(1,000m 초과 시 정격 저감), 부식, 먼지·세척 조건, 위험 장소 여부를 확인합니다.
• 3단계, 구조 결정: 단일 부스 또는 메인-타이-메인, 고정형 또는 인출형, 공기 절연 또는 가스 절연, 일반형 또는 아크 내성형, 기본형 또는 디지털 대응형을 먼저 정합니다.
• 4단계, 표준 선정: IEC 61439/62271인지 ANSI/IEEE/UL인지는 선호가 아니라 프로젝트 관할이 정합니다.
• 5단계, 제품 비교: 그다음에야 라인업, 차단기 플랫폼, 디지털 옵션을 비교합니다.

결론

수배전반과 전기 패널을 구분하는 순간, 사양서의 방향이 달라집니다. 전압과 고장 전류가 적용 표준과 구조를 정하고, 환경이 외함을 정하며, 보호 요구가 계전기와 차단기를 정합니다. 브랜드 비교는 그다음 문제입니다.

대부분의 프로젝트에서 장비의 장기 가치를 결정하는 것은 제조사 A와 B의 차이가 아니라 확장성과 콤팩트성, 인출형과 고정형, 구리와 알루미늄 부스바, 아크 내성형과 일반형, 디지털 대응형과 기본형 사이의 선택입니다. 원가 절감이 시작되면 가장 먼저 빠지는 항목이 바로 이것들이므로, 검토 과정에서 근거를 갖고 끝까지 지켜 내야 합니다.
