Armario eléctrico exterior: cómo elegir, instalar y mantener un armario de intemperie

Es una escena que se repite cada invierno. El cuadro está homologado como IP65, las juntas parecen perfectas… y, aun así, una mañana de enero aparece lleno de gotas por dentro. Nadie ha dejado la puerta abierta. El agua no ha entrado de fuera; se ha formado dentro.

Ese es el tipo de fallo que decide la vida útil de un armario eléctrico exterior. El grado IP es solo el punto de partida. Después cuentan el material, el sol, el calor y, sobre todo, la condensación.

Esta guía se centra en las envolventes de baja tensión para intemperie: materiales, grados IP e IK, gestión térmica, normativa española, instalación y mantenimiento. Al final, un apartado resume las opciones en media tensión.

También puedes acceder a la versión en audio del resto del artículo mediante el reproductor que encontrarás a continuación.

Qué es un armario eléctrico exterior

Es una envolvente que aloja aparamenta a la intemperie y la protege, junto con las personas, del agua, el polvo, los impactos y el sol.

La aparamenta es el conjunto de aparatos de protección, maniobra y medida: interruptores, diferenciales, contadores. En el sector también se habla de armario eléctrico de intemperie, de cuadro eléctrico exterior o, simplemente, de envolvente para exterior.

En España hay, además, un marco legal claro. El Reglamento electrotécnico para baja tensión (REBT), en su ITC-BT-30, considera las instalaciones a la intemperie como locales mojados. En ellos, la aparamenta debe tener un grado de protección IPX4 o instalarse dentro de una envolvente que dé una protección equivalente.

También puedes consultar nuestra guía sobre Tableros y Cuadros Eléctricos para conocer más detalles y aplicaciones prácticas.

En qué se diferencia de un armario de interior

La diferencia no está solo en el agua. La UNE-EN 61439-1 fija condiciones de servicio más duras para los conjuntos de exterior.

La temperatura mínima pasa de −5 °C en interior a −25 °C en exterior. Y la humedad relativa puede alcanzar temporalmente el 100 %, a una temperatura máxima de +25 °C.

A eso se suman otros factores que en interior no existen: lluvia directa y agua arrastrada por el viento, radiación ultravioleta, calor solar, contaminación y, cerca del mar, sal.

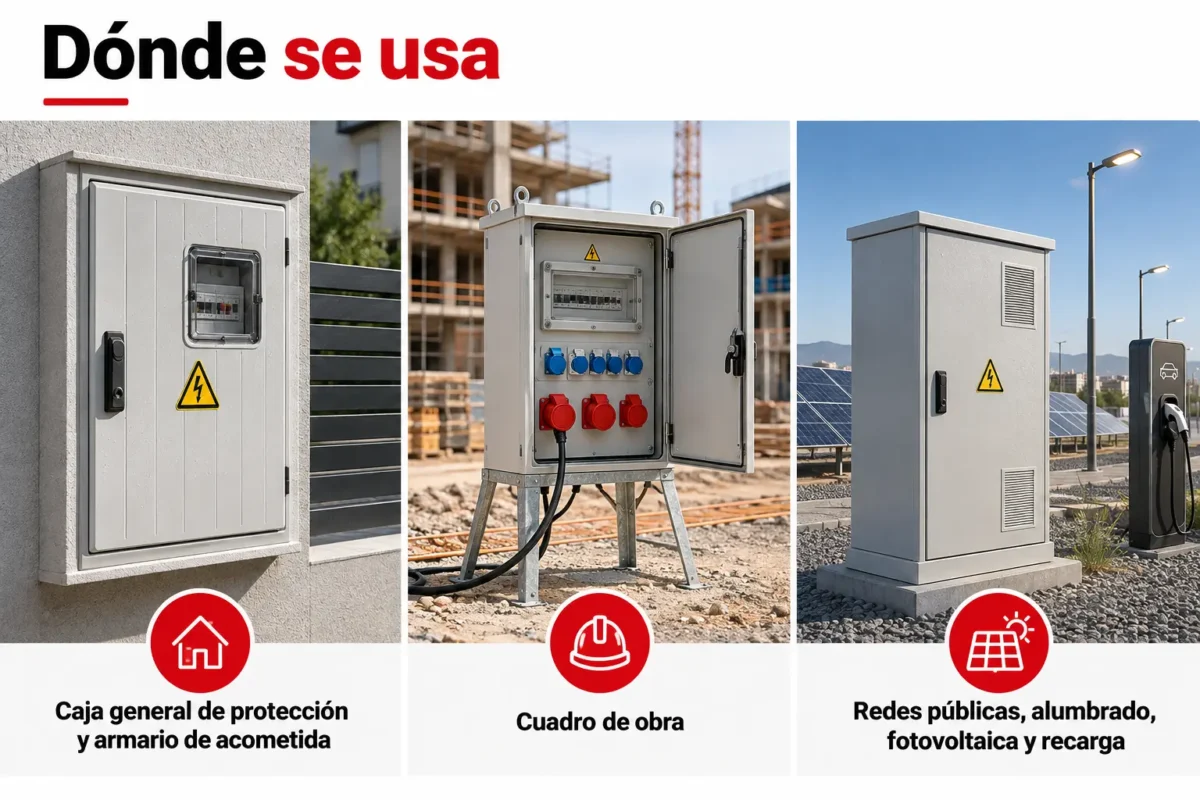

Dónde se usa

Las envolventes de exterior aparecen en tres grandes familias de aplicaciones, cada una con su propia norma.

Caja general de protección y armario de acometida

La «caja de la luz» de la calle tiene nombre técnico: caja general de protección (CGP). Es el punto donde empieza la instalación del cliente.

La ITC-BT-13 fija sus requisitos. Una vez instalada, la caja general de protección debe alcanzar IP43 e IK08 y ser precintable.

Normalmente se coloca en un nicho de fachada, con una puerta cuyo borde inferior quede al menos a 30 cm del suelo. En cada nicho caben, como máximo, dos CGP. La guía técnica del Ministerio recomienda, además, que sean de clase II (doble aislamiento).

Cuando se alimenta a uno o dos usuarios desde el mismo punto, la CGP y el contador pueden reunirse en una caja de protección y medida. En otros casos, el conjunto se aloja en un armario de acometida.

Si quieres ampliar tus conocimientos sobre diferencia entre magnetotérmico y diferencial, te recomendamos leer nuestro artículo relacionado.

Cuadro de obra

El cuadro de obra tiene su propia instrucción, la ITC-BT-33. Los conjuntos que se usan en obras deben cumplir la parte de la norma de conjuntos dedicada a ellas, hoy la UNE-EN 61439-4.

Hay dos exigencias clave. La primera: las envolventes, la aparamenta y las tomas de corriente expuestas a la intemperie necesitan, como mínimo, IP45. La segunda: cada toma, o cada grupo de tomas, debe protegerse con un diferencial de 30 mA como máximo. Las alternativas son la muy baja tensión de seguridad o la separación eléctrica.

Un cuadro de obra, por tanto, no es un cuadro cualquiera colocado a la intemperie.

Redes públicas, alumbrado, fotovoltaica y recarga

Para otras aplicaciones, la norma de conjuntos tiene partes específicas:

• UNE-EN IEC 61439-5: conjuntos para redes de distribución pública, como los armarios de distribución de cables.
• UNE-EN IEC 61439-7: puertos deportivos, campings, mercados y estaciones de recarga de vehículos eléctricos.

En el REBT, cada aplicación remite a su instrucción. La ITC-BT-09 regula el alumbrado exterior; la ITC-BT-40, las instalaciones generadoras (fotovoltaica incluida); y la ITC-BT-52, la recarga de vehículos eléctricos.

Continúa explorando este tema con nuestro artículo dedicado al poder de corte.

Materiales para exterior: poliéster, acero, inoxidable y aluminio

El material de un armario eléctrico exterior debe elegirse según el ambiente: urbano, industrial o costero. Un armario de acero pintado que funciona bien en un polígono puede corroerse en pocos años junto al mar.

El armario de poliéster es, con frecuencia, la opción más práctica en redes y en exteriores urbanos. Al ser aislante, simplifica la protección contra contactos indirectos. Eso sí, no todos los poliésteres envejecen igual al sol: pide al fabricante la resistencia UV declarada y el grado IK, porque ambos varían de un producto a otro.

El acero pintado sigue siendo muy habitual por precio y robustez. Su punto débil es el primer golpe: un arañazo que llega al metal es el inicio de la corrosión. Por eso conviene revisar la pintura en cada mantenimiento y retocarla a tiempo.

¿Y en zonas costeras? Ahí las opciones razonables son el inoxidable 316L o el poliéster. Pero el material de la envolvente no basta: la tornillería también debe ser inoxidable, y las juntas deben soportar la sal.

Con el aluminio, el cuidado está en las uniones. Si entra en contacto con otros metales, sobre todo en presencia de humedad, puede aparecer corrosión galvánica.

Un último apunte normativo. Donde existan gases o vapores corrosivos, la ITC-BT-30 exige un revestimiento inalterable. En esos entornos, los armarios eléctricos para exterior deben elegirse pensando primero en la química del ambiente.

Para comprender mejor este proceso, puedes consultar nuestro contenido sobre ventilación de armarios eléctricos.

Grados IP e IK para un armario de exterior

El grado de protección debe cubrir el mínimo legal y, a la vez, las condiciones reales del emplazamiento. Si necesitas repasar cada cifra del código, consulta nuestra guía sobre grados de protección IP.

Los mínimos legales en España son tres, y conviene tenerlos juntos:

Fíjate en un detalle: el mínimo de la CGP es menor que el del cuadro de obra, porque la caja va protegida dentro de un nicho con puerta. El emplazamiento cuenta tanto como la envolvente.

En la práctica, sin embargo, las envolventes industriales de exterior se especifican casi siempre como IP55, IP65 o IP66.

¿IP65 o IP66? Ambos son estancos al polvo. La diferencia está en la segunda cifra, según la UNE-EN 60529: el 5 protege frente a chorros de agua; el 6, frente a chorros potentes. Por eso, un armario IP65 encaja en la mayoría de exteriores, mientras que el IP66 conviene donde se prevén mangueras o temporales. La NTP 588 del INSST recoge tablas orientativas por tipo de emplazamiento.

El código IK (UNE-EN 62262) mide la resistencia a los impactos. IK08 corresponde a 5 J; IK09, a 10 J; e IK10, a 20 J. En zonas de acceso público y en obras, lo recomendable es IK10.

Y ahora, el punto clave: el código IP no cubre la corrosión, la radiación solar, el hielo ni la condensación. Para eso hacen falta medidas de material y térmicas.

Encuentra más información técnica sobre qué es un AFDD en nuestro artículo especializado.

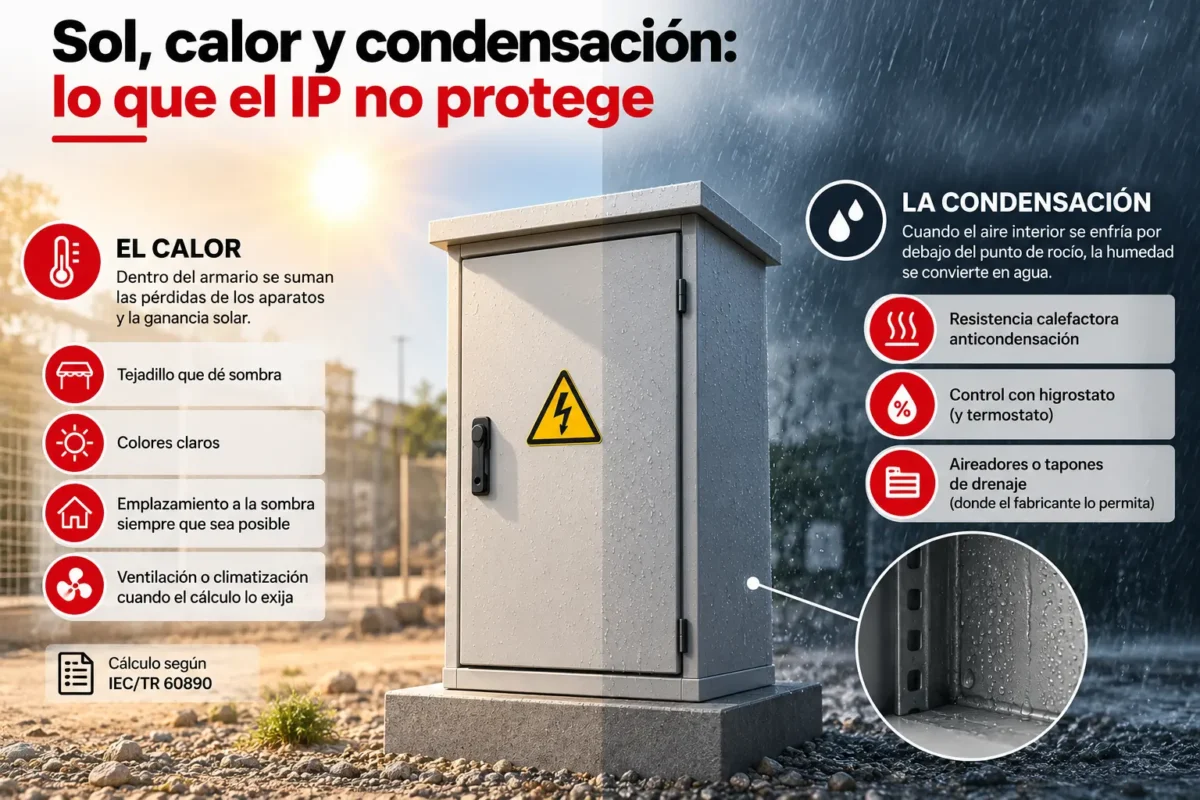

Sol, calor y condensación: lo que el IP no protege

Un interior seco y dentro de temperatura depende de dos cosas: controlar el calor y evitar que la humedad condense.

El calor

Dentro del armario se suman dos fuentes: las pérdidas de los aparatos y la ganancia solar. En pleno verano, la temperatura interior puede superar con holgura la del aire.

Las medidas son conocidas:

• Un tejadillo que dé sombra al armario.
• Colores claros.
• Un emplazamiento a la sombra siempre que sea posible.
• Ventilación o equipos de climatización cuando el cálculo lo exija.

Ese cálculo puede hacerse con herramientas basadas en el IEC/TR 60890.

El REBT también lo contempla. Según la ITC-BT-30, un local es de temperatura elevada cuando la temperatura ambiente supera con frecuencia los 40 °C o se mantiene de forma permanente por encima de 35 °C.

Hay una consecuencia que a menudo se olvida: los aparatos y el embarrado interior deben dimensionarse para la temperatura real del interior, no para la del catálogo. Ese embarrado se fabrica con máquinas de procesado de pletinas, como las que fabrica PAYAPRESS; pero su capacidad depende también del calentamiento del embarrado dentro del armario.

La condensación

Volvamos a las gotas de enero. Durante el día, el aire interior se calienta y guarda humedad. Por la noche, el armario se enfría; y si sus superficies internas bajan por debajo del punto de rocío, esa humedad se convierte en agua. El riesgo crece cuando la humedad relativa alcanza el 70 % o más.

La solución clásica es la resistencia calefactora anticondensación. Mantiene las superficies por encima del punto de rocío y se controla con un higrostato, a menudo acompañado de un termostato. En armarios grandes, varias resistencias de poca potencia reparten mejor el calor que una sola grande.

Donde el fabricante lo permita, los aireadores o tapones de drenaje completan la protección.

¿Quieres saber más sobre este tema? Revisa nuestra guía completa sobre generador eléctrico para casa.

Normas aplicables en España

La normativa de un armario de exterior se reparte entre el REBT, varias normas UNE-EN y el reglamento europeo de gases fluorados. Esta tabla resume qué se aplica a cada elemento:

El texto completo del REBT, con todas sus instrucciones, está disponible en el código electrónico del BOE.

¿Por qué tantas referencias? Porque cada una responde a una pregunta distinta: dónde se instala, qué protección necesita la caja, cómo se verifica el cuadro y qué gas puede usar la media tensión.

Dos ideas para cerrar. La envolvente vacía (UNE-EN 62208) y el cuadro montado (UNE-EN 61439) se verifican por separado; que la caja cumpla no significa que el cuadro cumpla. Y la instalación debe hacerla una empresa instaladora habilitada, conforme al REBT.

Este artículo forma parte de una serie de contenidos técnicos. Descubre también nuestra publicación sobre canalización eléctrica subterránea.

Aparamenta de exterior en media tensión

La aparamenta de exterior en media tensión es el conjunto de equipos de maniobra y protección diseñados, o alojados, para servicio a la intemperie. Incluye las subestaciones de intemperie, los centros de transformación prefabricados y las celdas instaladas en exterior.

Centros prefabricados. La UNE-EN IEC 62271-202 cubre los centros de transformación prefabricados de hasta 52 kV, pensados para instalarse en exterior y en lugares de acceso público. Los hay de maniobra interior, en los que se entra, y de maniobra exterior, en los que no. Un centro de transformación prefabricado y un centro de seccionamiento son dos soluciones habituales; cada uno merece su propio artículo.

Aislamiento en aire frente a aislamiento en gas. La aparamenta aislada en aire ocupa más espacio y es más sensible a la contaminación y a la humedad. A cambio, se inspecciona con facilidad. La aislada en gas es mucho más compacta y apenas se ve afectada por el ambiente exterior; a cambio, su mantenimiento depende del estado del gas. Para profundizar, consulta nuestro artículo sobre celdas de media tensión.

El fin del SF6. Aquí hay un cambio de calado. El Reglamento (UE) 2024/573 prohíbe poner en funcionamiento nueva aparamenta de media tensión que use gases fluorados, como el SF6, como medio aislante o de corte. La prohibición rige desde el 1 de enero de 2026 hasta 24 kV. Desde el 1 de enero de 2030, se extiende a más de 24 kV y hasta 52 kV. El reglamento prevé excepciones limitadas.

¿Por qué importa tanto en España? Porque buena parte de las redes de distribución trabaja a 20 kV; es decir, dentro del primer tramo.

El marco general de estas instalaciones es el Real Decreto 337/2014 (RAT), con sus instrucciones ITC-RAT.

¿Te ha gustado esta guía? Descubre nuestro artículo detallado sobre el identificador de circuitos eléctricos para obtener más información.

Instalación paso a paso

¿Se puede instalar un cuadro eléctrico en una pared exterior? Sí, siempre que la envolvente y los aparatos cumplan los requisitos de exterior y la instalación siga el REBT. Un armario eléctrico exterior bien elegido, sin embargo, puede perder su protección en la instalación. Esta lista ayuda a evitarlo:

1. Emplazamiento. Busca sombra cuando sea posible, queda por encima de cualquier cota de inundación y deja acceso cómodo para maniobrar.
2. Fijación. Usa soportes murales o un zócalo, según indique el fabricante.
3. Entradas de cable. Entra preferiblemente por abajo, así el agua no escurre hacia el interior. Usa prensaestopas con el mismo grado IP que el armario y tapa las aberturas que no se usen.
4. Puesta a tierra. Conecta a tierra las envolventes metálicas y sus puertas, conforme al esquema de conexión a tierra de la instalación.
5. Después de instalar. Revisa las juntas y el cierre de la puerta, y pon en marcha la resistencia calefactora y el higrostato.

Un error frecuente merece mención aparte: taladrar el armario en obra para una entrada no prevista. Cada taladro nuevo necesita su prensaestopas con el grado IP adecuado; si no, el armario pierde su protección, por muy alto que sea el IP de catálogo.

Todo el trabajo debe realizarlo una empresa instaladora habilitada. No es un trámite: es la garantía de que la instalación cumple el reglamento.

Para seguir aprendiendo sobre interruptor de doble tiro, consulta nuestro artículo relacionado aquí.

Mantenimiento y averías frecuentes

Las revisiones periódicas detectan la mayoría de las averías antes de que paren la instalación.

Revisión rutinaria:

• Juntas, bisagras y cierres.
• Prensaestopas.
• Puntos de corrosión.
• Funcionamiento de la resistencia y del higrostato.
• Limpieza de rejillas y filtros.
• Apriete de las conexiones, con termografía cuando sea posible.

Y cuando algo falla, el síntoma suele señalar la causa:

Dos consejos prácticos. Revisa el armario antes del invierno, cuando empieza el riesgo de condensación, y antes del verano, cuando empieza el calor. Y anota lo que encuentras: una junta que se repara cada año indica que el problema está en otro sitio, quizá en la puerta o en el emplazamiento.

La termografía merece una línea más. Un punto caliente en una conexión suele avisar semanas antes de la avería; detectarlo a tiempo evita paradas y riesgos.

Estas revisiones encajan de forma natural en el control de calidad del cuadro a lo largo de su vida útil.

Este tema es solo el principio. Explora más información en nuestro artículo sobre armario Rittal.

El IP es solo el principio

Un armario eléctrico exterior no falla por el grado IP que figura en su ficha, sino por lo que ese código deja fuera. El material decide cómo resiste la corrosión. La gestión térmica decide si los aparatos trabajan dentro de su temperatura. Y la resistencia con higrostato decide si el interior sigue seco en invierno.

Elige con esos tres criterios, cumple la ITC-BT-30, la ITC-BT-13 y la ITC-BT-33 según el caso, y verifica el cuadro conforme a la UNE-EN 61439. Con eso, el armario de exterior durará los años para los que se diseñó.
