El retrofit de cuadros eléctricos industriales renueva por dentro los cuadros generales de baja tensión (CGBT) y las celdas de media tensión, sin tocar su estructura. Hablamos de plantas industriales, hospitales, depuradoras y empresas de distribución. No del cuadro de una vivienda; y tampoco de convertir un coche de combustión en eléctrico, que en España es el otro significado del término.
Suena sencillo. Y, sin embargo, la parte técnica es solo la mitad del problema. Un ejemplo que verás con detalle más abajo: la reforma de la media tensión de un hospital público se contrató con nueve meses de plazo de ejecución. Tras dos ampliaciones, el fin de plazo quedó unos quince meses después de la firma del contrato. En obras así, lo que se desvía rara vez es la elección del interruptor; es la planificación de las paradas.
En esta guía verás qué cubre exactamente un retrofit, qué lo está disparando ahora en España y cómo evaluar el cuadro antes de decidir. Después, qué se puede renovar, qué exige la normativa y cómo planificar la parada.
¿Prefieres escuchar? Puedes reproducir el audio que aparece a continuación y seguir el resto de este artículo cómodamente.

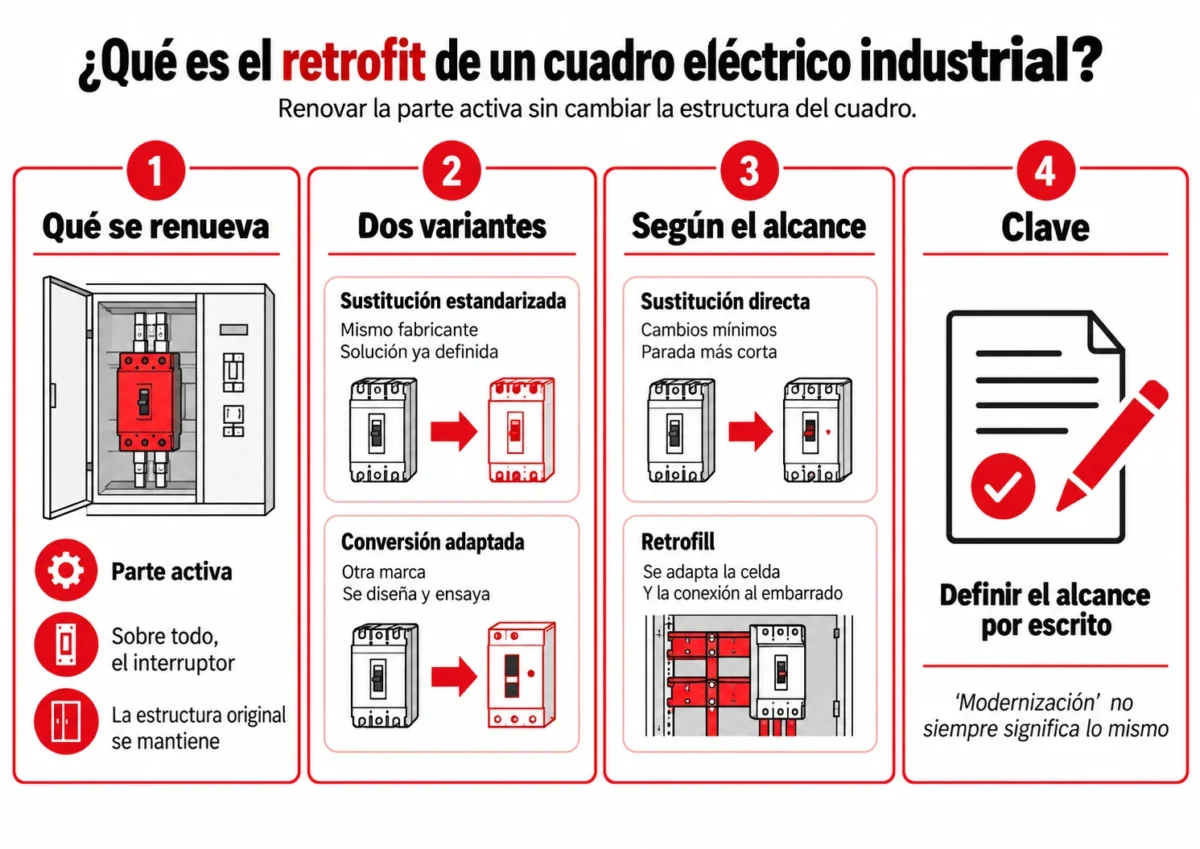

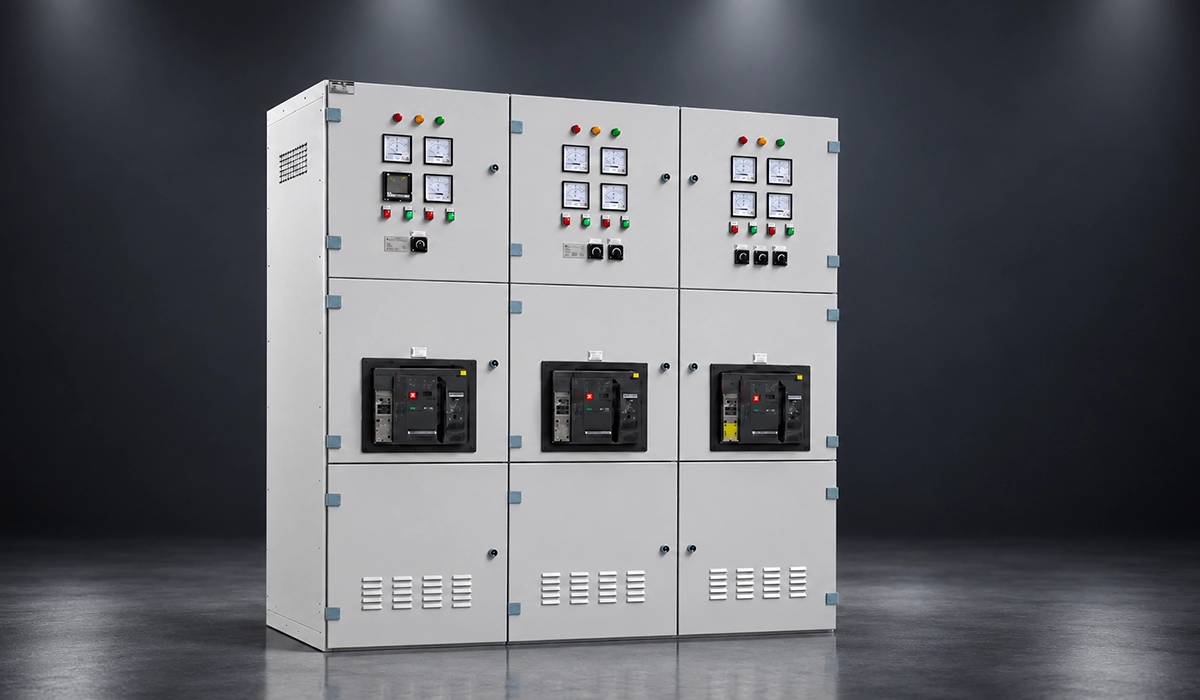

Qué es el retrofit de un cuadro eléctrico industrial
Según la literatura técnica española, el retrofit de cuadros eléctricos industriales consiste en renovar la parte activa del cuadro y adaptar las conexiones, sin modificar la estructura original. La parte activa es, sobre todo, el interruptor: el elemento que más se desgasta.
Esa literatura reconoce dos variantes. La sustitución estandarizada, cuando el aparato nuevo pertenece a una familia del mismo fabricante y existe una solución ya definida. Y la conversión adaptada, cuando el interruptor original es de otra marca: entonces la adaptación se diseña y se ensaya en taller antes de llevarla a la instalación.
La práctica internacional añade un matiz útil al negociar el alcance. En la sustitución directa, el aparato nuevo entra en la celda existente con un chasis adaptador y apenas se modifica nada; es la opción de parada más corta. En el retrofill, en cambio, se modifican la celda y la conexión al embarrado para alojar el nuevo interruptor.
Pide siempre que el alcance quede por escrito. «Modernización de cuadros eléctricos» significa cosas muy distintas según quién redacte la oferta.
Para seguir aprendiendo sobre Tableros y Cuadros Eléctricos, te recomendamos echar un vistazo a nuestro siguiente artículo.

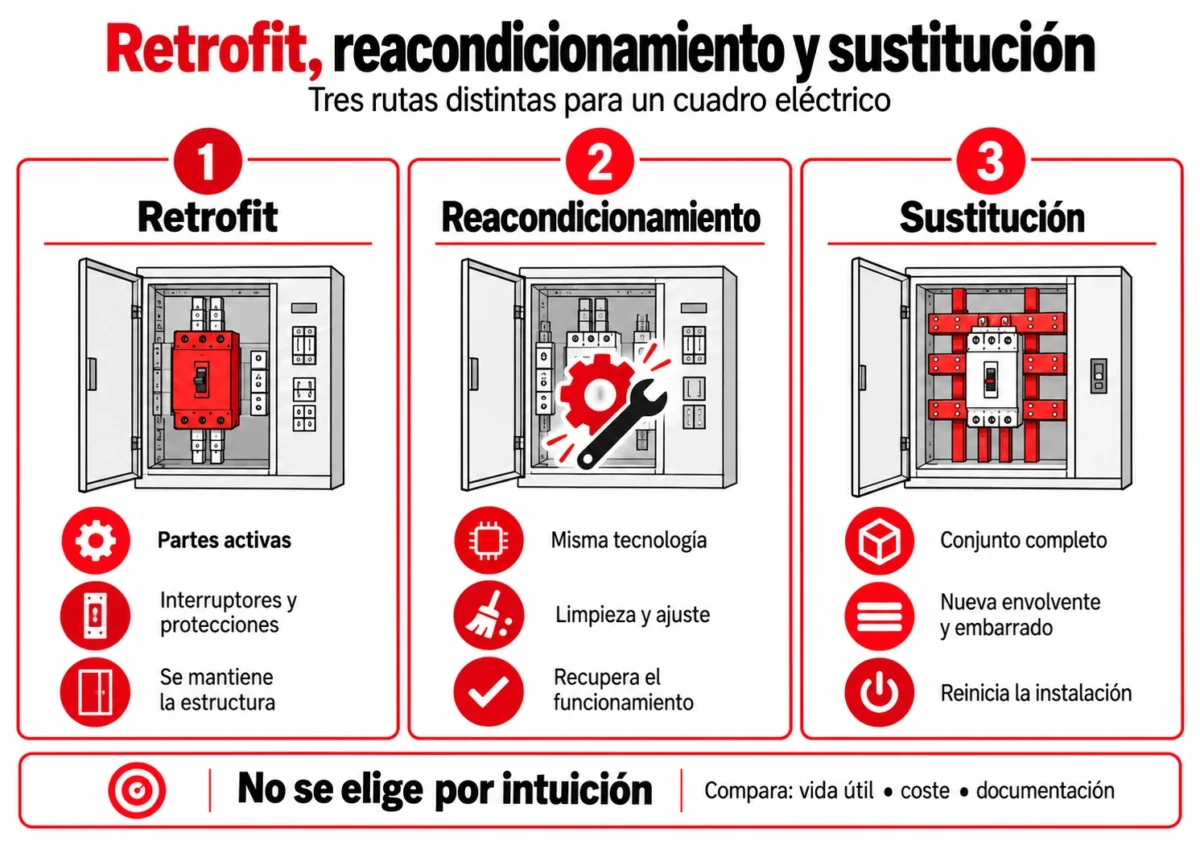

Retrofit, reacondicionamiento y sustitución
Son tres rutas distintas, con vidas útiles, costes y consecuencias documentales distintas.
El retrofit renueva las partes activas: interruptores, protecciones y las conexiones que dependen de ellas. La envolvente y la estructura se mantienen.
El reacondicionamiento no cambia de tecnología. Restaura lo que ya hay: limpieza, revisión de contactos, sustitución de juntas, reengrase y reajuste de mecanismos. Devuelve el equipo a su estado de funcionamiento, no a la técnica actual.
La sustitución cambia el conjunto completo, con su envolvente y su embarrado, y reinicia el reloj de la instalación.
La elección entre las tres no se hace por intuición. En el apartado de evaluación verás los criterios y una tabla para ordenarlos.
Lo que no es retrofit
En español, la palabra se usa también para otras cosas, y conviene despejarlo.
¿Qué significa retrofit? Literalmente, adaptar o reacondicionar algo existente con tecnología más moderna. En España, el uso más difundido es la conversión de coches de combustión a eléctricos.
¿Qué es el retrofit de maquinaria industrial? La modernización de una máquina que funciona mecánicamente bien pero tiene el control obsoleto: se renuevan el control numérico, los accionamientos o la seguridad, y se conserva la estructura.
Esta guía trata solo de cuadros eléctricos y celdas de media tensión.
¿Te ha parecido interesante este tema? En nuestro artículo sobre armario eléctrico exterior encontrarás información adicional.
Por qué ahora: cuatro disparadores en España
Los proyectos de renovación rara vez nacen de una idea; nacen de un aviso. Estos son los cuatro que más se repiten.
- Obsolescencia y repuestos. Buena parte del parque instalado tiene décadas. Y aquí hay un detalle que la literatura técnica señala sin rodeos: la disponibilidad de repuestos la marca el calendario de retirada del fabricante, no la necesidad del propietario. Cuando la familia de interruptores sale de producción, cada avería se convierte en una búsqueda.
- Inspecciones periódicas. En baja tensión, las instalaciones industriales que precisan proyecto, con más de 100 kW de potencia instalada, se inspeccionan cada cinco años por un organismo de control (ITC-BT-05 del REBT). En alta tensión privada, la inspección OCA es al menos cada tres años según el RD 337/2014. Un acta con deficiencias es el origen más frecuente de un proyecto de reforma. Un centro de salud de Madrid licitó en 2024 la sustitución de su centro de transformación para corregir deficiencias detectadas en inspecciones periódicas.
- El fin del SF6. Desde el 1 de enero de 2026, el Reglamento (UE) 2024/573 prohíbe poner en funcionamiento aparamenta nueva de media tensión de hasta 24 kV que use gases fluorados como aislante o medio de corte. Desde el 1 de enero de 2030, la prohibición alcanza a la de más de 24 kV y hasta 52 kV, con las excepciones que prevé el propio reglamento. Afecta a equipos nuevos: no obliga a retirar las celdas de SF6 ya instaladas. Pero cualquier modernización de media tensión que decidas hoy tiene que contar con ello, y las celdas libres de SF6 pasan a ser la referencia. Si necesitas repasar la tecnología, tienes el artículo sobre celdas de media tensión.
- Digitalización. Los relés electromecánicos dejan paso a unidades digitales con medida, registro de eventos y comunicaciones. En proyectos españoles de distribución ya es habitual combinar la sustitución de cabinas con una unidad compacta de telemando y automatización.
Hay mucho más por descubrir sobre armario Rittal. Lee nuestro artículo relacionado para ampliar tus conocimientos.
Cómo evaluar antes de decidir
Una reforma se justifica con datos, no con impresiones. Y los datos salen de tres trabajos: mirar, medir y comparar.
Inspección e historial
Empieza por el papel. Reúne la documentación original y el esquema unifilar, y comprueba si sigue coincidiendo con la realidad. Revisa cómo ha cambiado la carga desde la puesta en servicio, el historial de averías y disparos, y las modificaciones anteriores con su documentación.
Después, mira el cuadro. Decoloración en conexiones, corrosión, humedad, polvo, estado de juntas y cierres, y funcionamiento de los mecanismos de maniobra.
Y cierra con una pregunta al fabricante o al servicio técnico: ¿siguen existiendo repuestos para esta familia? La respuesta condiciona todo lo demás.
Ensayos y diagnóstico
Lo que la vista no alcanza lo dicen los instrumentos. Con la instalación consignada: resistencia de aislamiento con megóhmetro, resistencia de contacto con micro-ohmímetro y rigidez dieléctrica. Añade el ensayo de los relés con maleta de inyección y la comprobación de la maniobra mecánica.
En media tensión añade la medida de descargas parciales. Esta medida detecta el deterioro interno del aislamiento antes de que se convierta en un fallo. Por eso suele ser el ensayo que adelanta una decisión de reforma.
Con el cuadro en carga representativa, la termografía cierra el diagnóstico; los procedimientos de termografía infrarroja para seguimiento de condición están recogidos en la ISO 18434-1. El método completo está en la guía de mantenimiento de cuadros eléctricos, así que aquí no lo repetimos.
Una regla que evita discusiones: compara cada valor con el histórico de la propia instalación y con los datos del fabricante, no con una cifra general.
Si quieres profundizar aún más, no te pierdas nuestra guía sobre Sistema modular CUBIC.
Criterios de decisión: renovar o sustituir
Con los resultados sobre la mesa, la decisión se ordena así:
| Criterio | Favorece el retrofit | Favorece la sustitución |
|---|---|---|
| Estado de la envolvente y el embarrado | Sanos, sin corrosión ni daños | Deteriorados o modificados sin control |
| Disponibilidad de repuestos | El resto del cuadro sigue soportado | Todo el conjunto está descatalogado |
| Capacidad frente a la carga y al cortocircuito | Suficiente para la demanda actual | Superada por la carga o por la Icc prevista |
| Comportamiento frente al arco interno | No es el objetivo del proyecto | Es un requisito del proyecto |
| Espacio disponible | Limitado; no hay sitio para otra solución | Hay espacio para un conjunto nuevo |
| Continuidad de servicio exigida | Muy alta: interesa la parada más corta | Se puede planificar una parada larga |
| Documentación disponible | Completa y fiable | Perdida o incoherente |
| Horizonte de uso de la instalación | Medio | Largo |
La literatura sobre el final de vida de la aparamenta va un paso más allá. Construye un modelo financiero que compara cuatro escenarios sobre su valor actual neto: agotar el equipo, renovar, reacondicionar o sustituir. No es casualidad: buena parte del parque de Europa occidental ha alcanzado entre 30 y 45 años de servicio.
Adopta esa lógica. Compara escenarios sobre la vida restante de la instalación, no sobre la factura de este año. Y sé honesto con el límite: si la envolvente, el embarrado o la capacidad de cortocircuito ya no dan la talla, el retrofit solo aplaza el problema.
¿Buscas más información relacionada? Consulta nuestro artículo sobre corriente de irrupción en baterías de condensadores y descubre nuevos detalles.
Qué se puede renovar
El retrofit de cuadros eléctricos industriales tiene un alcance bastante definido. Conviene saber qué elementos entran, cuáles se conservan y cuáles no admiten mejora real.

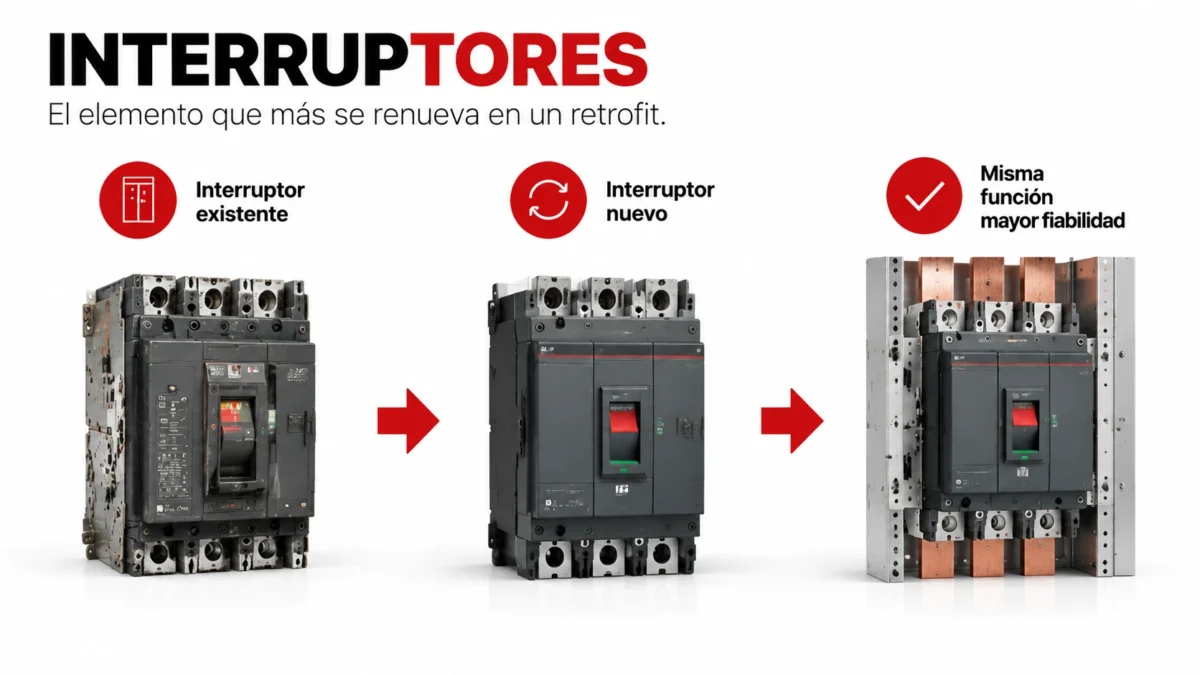

Interruptores
Son el núcleo de casi todos los proyectos. Puedes ir a una sustitución estandarizada dentro de la misma familia, o a una conversión adaptada cuando el aparato original es de otra marca.
La sustitución directa mantiene la parada corta: chasis adaptador, aparato nuevo y poco más. El retrofill modifica la celda y la conexión al embarrado, así que alarga los trabajos.
Antes de firmar, pregunta qué ensayos se han realizado sobre esa conversión concreta. Es la pregunta que separa una solución diseñada de un apaño bien acabado.

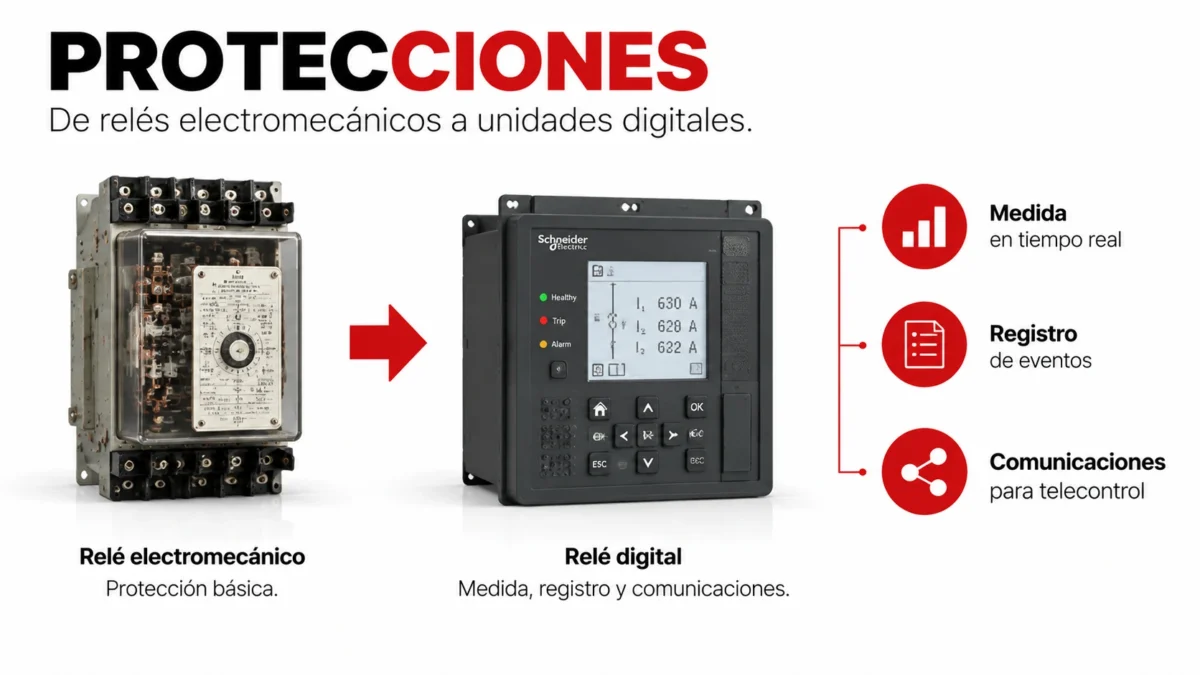

Protecciones
Los relés electromecánicos dan paso a unidades digitales con medida, registro de eventos y comunicaciones. La modernización de cuadros eléctricos casi siempre pasa por aquí.
Dos consecuencias prácticas, y ninguna es menor. La primera: los ajustes de protección hay que recalcularlos y coordinarlos, no copiarlos del relé antiguo. La segunda: el relé nuevo cambia lo que la instalación puede contar de sí misma, y eso abre la puerta al telecontrol.

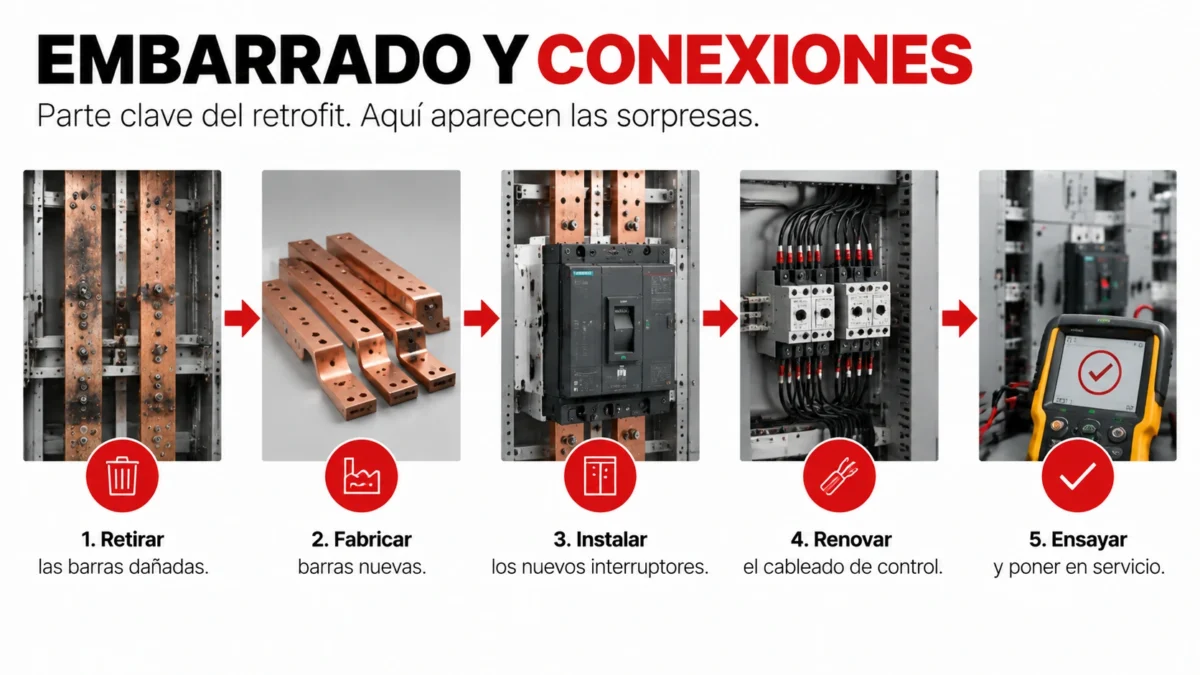

Embarrado y conexiones
Esta es la parte que los folletos de retrofit suelen saltarse. Y es donde aparecen las sorpresas.
En un retrofit documentado de baja tensión, los trabajos incluyeron retirar las barras dañadas, fabricar barras nuevas e instalar los nuevos interruptores de bastidor abierto. Después se renovó el cableado de control, y solo entonces se ensayó y se puso en servicio. Cuando el aparato nuevo tiene otra geometría de terminales, la conexión al embarrado hay que rehacerla: otras longitudes, otro patrón de agujeros, otros pliegues.
¿Qué hay que revisar en esta parte?
- La adaptación de las conexiones al nuevo aparato.
- La sección y la resistencia al cortocircuito frente a la carga actual, con la densidad de corriente como referencia. Con mucha carga electrónica, revisa además el efecto de los armónicos eléctricos.
- Las superficies de contacto y su recubrimiento.
- El par de apriete y el estado de los aisladores soporte.
Esas pletinas adaptadas se cortan, punzonan y pliegan a medida en taller, antes de la parada. PAYAPRESS fabrica máquinas para cortar, punzonar y plegar embarrados de cobre y aluminio.

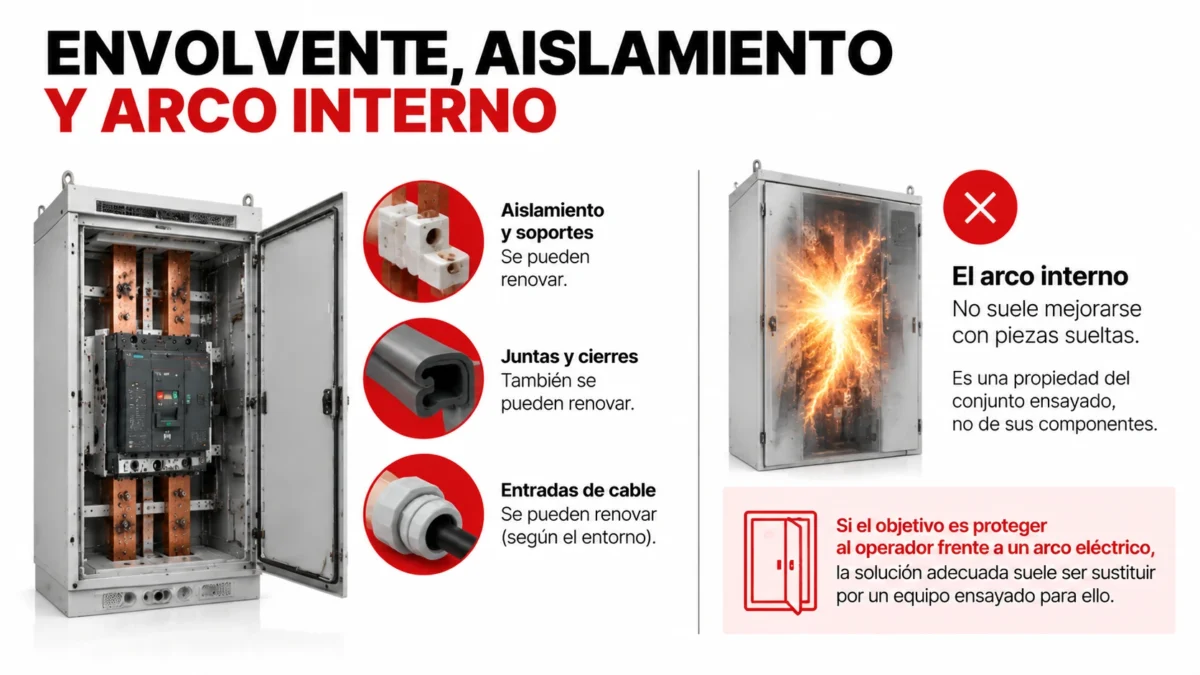

Envolvente, aislamiento y arco interno
El aislamiento y los soportes se pueden renovar. Las juntas, los cierres y las entradas de cable también; si el cuadro está a la intemperie, el criterio es el de un armario eléctrico exterior.
El comportamiento frente al arco interno, en cambio, no suele mejorarse con piezas sueltas, porque es una propiedad del conjunto ensayado, no de sus componentes. Dicho claro: si el objetivo del proyecto es proteger al operador frente a un arco eléctrico, la respuesta honesta suele ser sustituir por equipo ensayado para ello.
Si este artículo te ha resultado útil, quizá también te interese leer nuestro artículo sobre interruptor de doble tiro.

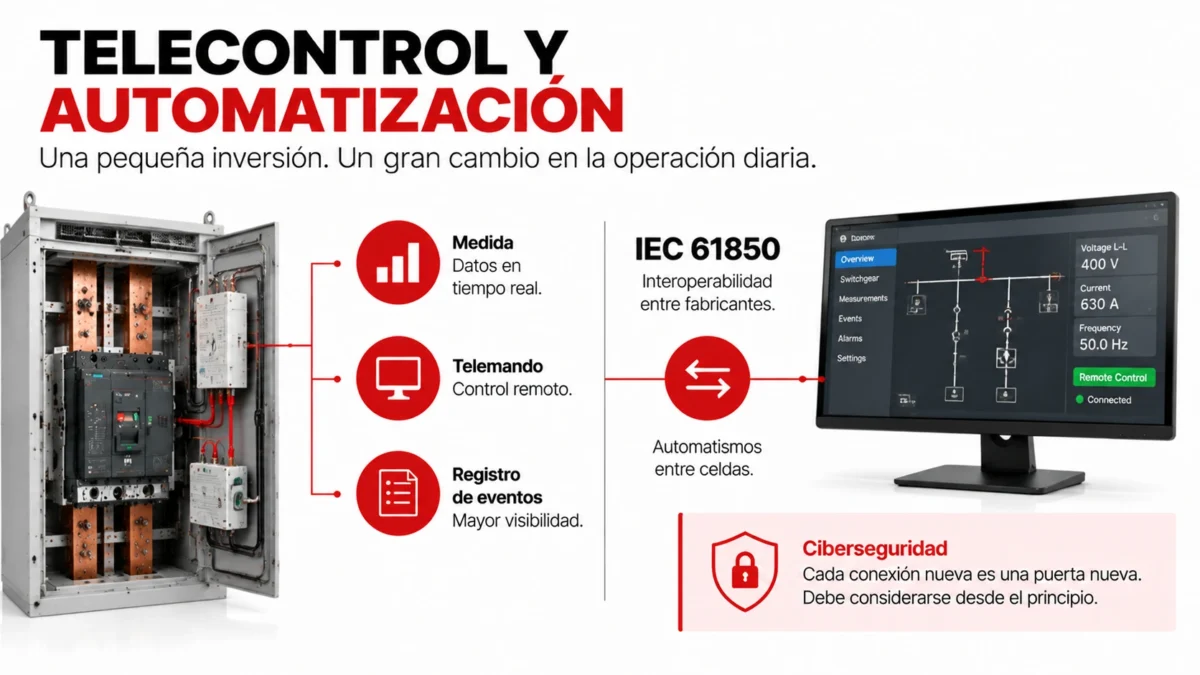

Telecontrol y automatización
Añadir medida, telemando y registro de eventos suele pesar poco en el presupuesto del proyecto, y es lo que más cambia la operación diaria.
En España, los proyectos de distribución combinan la sustitución de cabinas con unidades compactas de telemando y automatización. La referencia de comunicación es la IEC 61850, la norma que permite que aparatos de distintos fabricantes se entiendan dentro de la subestación. En automatización de subestaciones, esa interoperabilidad es lo que evita quedar atado a un proveedor. La IEC 61850 sostiene además los automatismos entre celdas.
Una advertencia: cada conexión nueva es una puerta nueva. La ciberseguridad entra en el alcance desde el principio, como explicamos en el artículo sobre máquinas para la industria 4.0.
Qué exige la normativa española al modificar un cuadro
Un retrofit no es una reparación: es una modificación de la instalación, y tiene sus trámites.
Baja tensión. Según la ITC-BT-04 del REBT, las instalaciones se ejecutan sobre la base de un proyecto o de una memoria técnica de diseño. Las modificaciones de importancia de las instalaciones que allí se listan exigen proyecto. El criterio del grupo de trabajo del REBT considera modificación de importancia la que afecta a más del 50 % de la potencia máxima admisible prevista en el proyecto original. Al terminar, se actualiza el certificado de instalación.
El conjunto ensayado. Un cuadro se verifica como conjunto según la UNE-EN 61439. Si cambias aparatos, pletinas o disposición, esa verificación se ve afectada: quien realiza la modificación asume la responsabilidad y debe documentarla. Pregunta antes de empezar quién firma la verificación del conjunto modificado. Es la pregunta que más proyectos deja en evidencia. En el artículo IEC 61439 contra UL 508A explicamos qué papel tienen el fabricante original y el ensamblador.
Media tensión. El RD 337/2014 y sus ITC-RAT regulan las instalaciones de alta tensión privadas, con inspección OCA al menos cada tres años. La aparamenta sigue la UNE-EN 62271-200, y los gases aislantes, el Reglamento (UE) 2024/573.
Los trabajos. La ejecución se rige por el RD 614/2001: trabajador autorizado o cualificado según el caso, y las cinco etapas para dejar sin tensión antes de tocar nada. Están detalladas en la guía de mantenimiento de cuadros eléctricos.
Todo esto es contexto normativo, no asesoramiento jurídico: confirma el procedimiento con el órgano competente de tu comunidad autónoma antes de empezar.
¿Te ha gustado esta guía? Descubre nuestro artículo completo sobre identificador de circuitos eléctricos para conocer más detalles.
Caso real: la reforma de media tensión de un hospital público
Los datos de esta reforma son públicos. Proceden del expediente 2022/00283 de Osakidetza, para las obras de actualización y reforma de la instalación de media tensión del Hospital Universitario de Basurto, en Bilbao.
| Dato | Valor |
|---|---|
| Presupuesto de licitación (sin IVA) | 1.414.363,86 € |
| Importe de adjudicación (sin IVA) | 1.069.041,67 € (≈ 24 % por debajo) |
| Licitadores | 7 |
| Peso de la oferta económica en la valoración | 46 de 100 puntos |
| Plazo de ejecución | 9 meses |
| Plazo publicado en el expediente | Del 27-06-2022 al 27-04-2023 |
| Ampliaciones de plazo | Hasta el 15-06-2023 y, después, hasta el 30-09-2023 |
| Fin de plazo tras las ampliaciones | 30-09-2023: unos 15 meses desde la firma del contrato |
Lo interesante no es solo el dinero: es qué puntuaba el pliego además del precio. La oferta económica pesaba 46 de los 100 puntos. Ocho puntos premiaban identificar las principales dificultades técnicas de la obra y cómo resolverlas. Seis, describir cómo se ejecutarían los trabajos minimizando la afectación al hospital. Cuatro, una reducción justificada del plazo. A eso se sumaban el programa de trabajos, la propuesta técnica, la garantía adicional y el equipo técnico. Además, había que acreditar una obra anterior del mismo tipo.
De ahí salen tres lecciones que puedes aplicar a tu proyecto.
La continuidad es contractual, no un detalle de cortesía. En una instalación en funcionamiento, cómo evitas afectar a la actividad se puntúa y se firma.
El precio no lo decide todo. Con siete ofertas, la adjudicación quedó casi una cuarta parte por debajo del presupuesto. Aun así, el precio pesaba menos de la mitad de la puntuación; el resto premiaba cómo se iba a ejecutar la obra.
El plazo es la variable que se mueve. Nueve meses de ejecución previstos; tras dos ampliaciones, el fin de plazo llegó unos quince meses después de la firma. El expediente publicado no detalla las causas, pero la lección vale igual: planifica la secuencia de paradas y la contingencia antes de discutir el precio.
No es un caso aislado. En 2025 se licitó la sustitución de las cabinas de transformación del anillo de media tensión de una depuradora gestionada por Aigües de Barcelona. Y en proyectos de distribución de Endesa, la sustitución de cabinas en un centro de transformación se combinó con una unidad compacta de telemando y automatización.
Nuestras máquinas trabajando
Planificación: plazos, paradas y suministro provisional
La obra se planifica hacia atrás, desde la ventana de parada.
Las fases son siempre las mismas: evaluación y proyecto; compras, con atención a los plazos largos; preparación en taller de conversiones y pletinas. Después, las ventanas de parada y la puesta en servicio con su documentación.
Compra y prepara antes de parar. La conversión, las barras nuevas y el conjunto ensayado deben llegar listos a la instalación. Así la parada se dedica solo a montar y ensayar, que es lo único que no puede hacerse por adelantado.
Ejecuta por fases. Renueva una sección cada vez, apoyándote en los interruptores de acoplamiento de barras o en un suministro provisional, de modo que el resto siga en tensión. En el retrofit de baja tensión que mencionábamos antes, el trabajo se escalonó precisamente para no parar la producción.
Prevé el suministro provisional. Grupos electrógenos o alimentaciones temporales donde el proceso no puede detenerse. Su coste y su plazo van en el presupuesto desde el primer día, no como imprevisto.
Deja margen. En el caso de referencia, dos ampliaciones movieron el fin de plazo cinco meses más allá de la fecha prevista. Acuerda por escrito cómo se gestionan las prórrogas antes de firmar.
Cierra bien. Ensayos de puesta en servicio, esquema unifilar actualizado, informe de ajustes de protección, documentación as-built y certificados actualizados. Si esto se queda a medias, el siguiente técnico trabajará a ciegas.
Si quieres seguir profundizando en este tema, consulta también nuestro artículo sobre canalización eléctrica subterránea.
Beneficios y riesgos
Lo que ganas. Prestaciones actuales sin rehacer la sala eléctrica. Repuestos otra vez disponibles. Una parada más corta que en una sustitución completa. Medida, registro y telemando donde antes no había nada. Y, normalmente, menos inversión que sustituirlo todo, aunque el ahorro depende del alcance y no admite un porcentaje general.
Lo que arriesgas, con su mitigación al lado:
- Documentación híbrida. Estructura antigua con aparatos nuevos y nadie que actualice el conjunto. Define desde el principio quién entrega el as-built.
- Compatibilidad mecánica. Interferencias dentro de la celda. Verificación dimensional y prueba en taller antes de la parada.
- La verificación del conjunto modificado. Acuerda por escrito quién la firma.
- Ajustes heredados. Un relé digital con los ajustes del antiguo no aporta selectividad. Recalcula y coordina.
- Arco interno supuesto. No lo des por mejorado si no está ensayado.
- Desviación de plazo. Contingencia y prórrogas pactadas.
- Trabajos junto a partes en tensión. Aplica siempre las cinco etapas y el descargo formal.
La decisión, en cuatro pasos
El retrofit de cuadros eléctricos industriales se decide con método. Mide el estado real con ensayos y termografía, en lugar de fiarte del aspecto del cuadro. Compara escenarios sobre la vida restante de la instalación, no sobre el presupuesto de este ejercicio. Comprueba qué exige la normativa a una modificación, incluida la verificación del conjunto. Y planifica la parada, el suministro provisional y la contingencia antes de hablar de precio.
