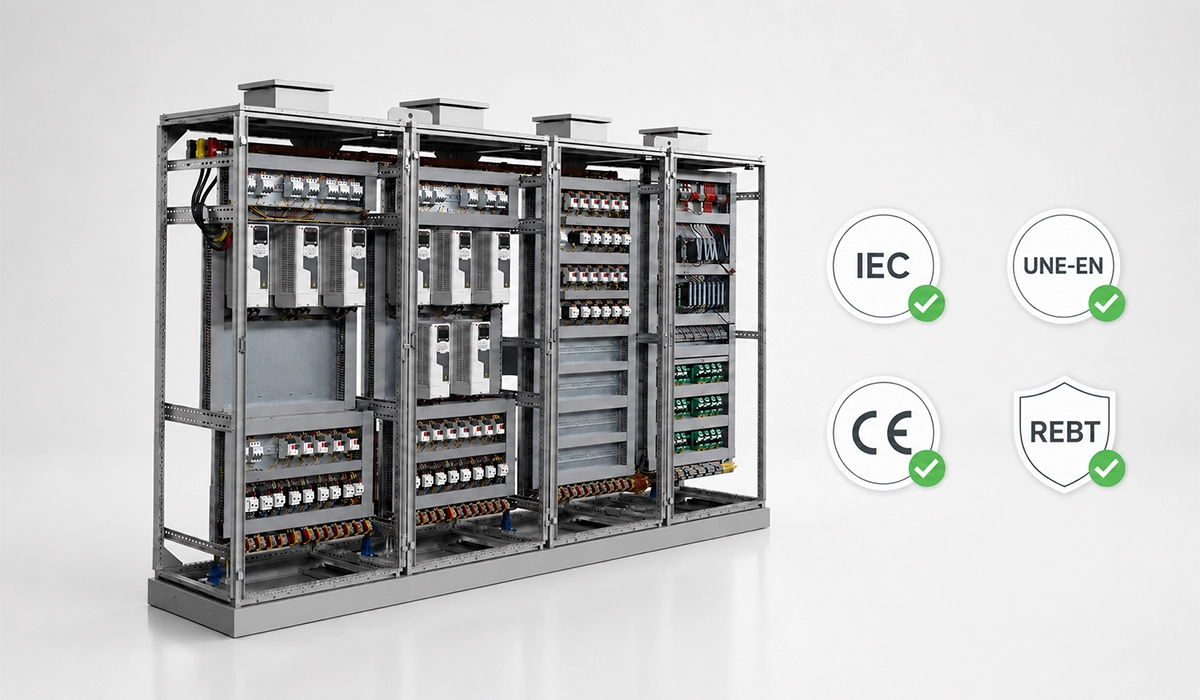

같은 도면으로 유럽과 북미에 못 파는 이유: 수배전반 표준 실무 가이드

수배전반 표준은 설계자가 자유롭게 선택할 수 있는 권고 사항이 아니라, 제품을 시장에 내보내기 위한 전제 조건입니다. 실무에서 알아야 할 구조는 의외로 단순합니다. 유럽과 국제 시장은 IEC 61439(저압 조립체)와 IEC 62271-200(1~52kV 금속 외함형 중전압 수배전반)이 기준이 되고, 북미는 UL 891(상업·경공업용 배전반)과 UL 1558(더 높은 단락 성능과 구획 분리를 요구하는 금속 외함형 수배전반)이 기준이 되며, EU 시장 진입은 저전압 지침 2014/35/EU, EMC 지침 2014/30/EU, 기계류 지침 2006/42/EC를 근거로 한 CE 마킹으로 정리됩니다.

문제는 이 세 체계가 서로 다른 항목을 다르게 요구한다는 점입니다. 온도 상승 한계, 단락 내력 검증 방법, 절연거리, 부스바 단면적 산정 기준이 시장마다 달라지기 때문에, 같은 도면으로 북미와 유럽에 동시에 납품할 수 있다고 가정하면 재설계 비용이 발생합니다. UL 489i와 IEC의 조화 작업이 이 격차를 줄이고 있지만, 아직 시험 방법과 성능 기준에는 실질적인 차이가 남아 있습니다.

이 글에서는 수배전반 표준 체계를 IEC, UL, CE 순으로 정리하고, 각 표준이 부스바 설계와 열 관리, 수용률 적용, 다중 시장 대응 전략에 어떤 영향을 주는지 실무 관점에서 설명합니다. 다만 이 글은 기술적 이해를 돕기 위한 가이드이며, 공식 표준 원문 검토나 법률 자문을 대체하지 않습니다.

수배전반 표준은 왜 설계 단계에서 결정되어야 하는가

표준을 나중에 확인하는 조직과 도면 단계에서 확인하는 조직의 차이는 재작업 비용에서 드러납니다. 온도 상승 한계는 부스바 단면적을, 절연거리는 외함 치수를, 단락 내력 요구는 지지 애자 간격과 체결 토크를 결정합니다. 이 셋은 모두 기구 설계와 직결되므로, 제작이 시작된 뒤에는 되돌리기가 어렵습니다.

또 하나 자주 간과되는 부분은 책임 구분입니다. IEC 61439는 원 제조업체(original manufacturer)와 조립 제조업체(assembly manufacturer)를 명확히 나눕니다. 원 제조업체가 설계 검증을 수행하고, 조립 제조업체는 그 검증 범위 안에서 조립하며 정기 검증을 수행합니다. 즉, 검증된 설계에서 임의로 벗어난 순간 그 책임은 조립 제조업체로 넘어갑니다. 부스바 배열을 현장에서 임의로 바꾸는 것이 위험한 이유가 여기에 있습니다.

결과적으로 수배전반 표준은 세 가지를 동시에 해 줍니다. 사용자와 작업자를 보호하고, 반복 가능한 품질 기준을 제공하며, 국제 거래에서 기술적 장벽을 낮춥니다. 표준을 비용으로 보는 관점과 설계 언어로 보는 관점의 차이가 제조업체의 수출 역량을 가릅니다.

표준 체계 한눈에 보기: IEC · UL · NEC · ANSI · CE

먼저 전체 지도를 그려 두면 이후 내용이 훨씬 쉽게 정리됩니다. 아래 표는 수배전반과 부스바 시스템에 실제로 영향을 주는 체계만 추린 것입니다.

여기서 자주 혼동되는 지점이 하나 있습니다. IEC는 인증이 아니라 표준이고, UL은 인증 체계이며, CE는 인증 마크가 아니라 제조업체의 적합성 선언입니다. 세 가지의 법적 성격이 다르기 때문에 “IEC 인증을 받았다”는 표현은 정확하지 않습니다. UL의 인증 체계와 시험 범위는 여기에서 확인할 수 있습니다.

IEC 표준: 저압은 61439, 중전압은 62271-200

IEC 61439 — 저압 수배전반 및 제어반 조립체

IEC 61439는 교류 1,000V 이하 저압 조립체에 적용되며, 상업 건물, 제조 공장, 데이터센터의 배전반이 여기에 해당합니다. 핵심은 검증 체계입니다. 이 표준은 과거의 형식시험(TTA)과 부분형식시험(PTTA) 구분을 없애고, 모든 조립체가 동일한 안전 수준을 만족하도록 요구합니다. 검증 방법은 세 가지가 허용됩니다. 시험, 계산, 그리고 이미 검증된 참조 설계와의 비교입니다.

부스바 관점에서 중요한 항목은 온도 상승 한계, 단락 전류 내력, 그리고 표면 절연거리와 공기 중 절연거리입니다. 특히 단자부의 온도 상승 한계는 대표적으로 70K가 적용되며, 부스바 자체는 소재와 인접 부품이 견딜 수 있는 온도에 의해 실질적으로 제한됩니다. 즉 “부스바는 몇 K까지 올라가도 된다”가 아니라, 접속되는 케이블 절연물과 단자 부품이 허용 범위를 결정합니다.

IEC 62271-200 — 금속 외함형 중전압 수배전반

IEC 62271-200은 교류 1kV부터 52kV까지의 금속 외함형 중전압 수배전반을 다룹니다. 적용 대상은 변전소, 대용량 산업 플랜트, 배전 설비입니다. 저압과 결정적으로 다른 점은 절연 협조와 내부 아크 사고 대응입니다.

이 전압대에서는 접속부 설계가 곧 안전 설계입니다. 접촉 저항이 조금만 커져도 국부 발열이 발생하고, 이는 절연물 열화로 이어집니다. 따라서 소재 선정, 표면 처리, 체결 토크 관리가 저압보다 훨씬 엄격하게 요구됩니다.

부스바 열 관리: 표준이 실제로 요구하는 것

부스바 설계에서 오해가 가장 많은 부분이 전류밀도입니다. 실무에서 흔히 인용되는 값은 있지만, 표준은 “구리 1mm²당 몇 A”라는 고정값을 규정하지 않습니다. 실제로 허용 전류를 결정하는 것은 주변 온도, 외함 내부 환기 조건, 부스바 배열 간격, 표면 처리 상태, 그리고 조립체 내 위치입니다. 같은 단면적이라도 폐쇄형 외함 안에서는 개방 설치보다 허용 전류가 크게 줄어듭니다.

또한 전류와 온도의 관계는 선형이 아닙니다. 손실은 전류의 제곱에 비례하므로, 전류가 20% 늘면 발열은 약 44% 증가합니다. 여유 없이 설계한 부스바가 부하 증설 후 급격히 문제를 일으키는 이유가 여기에 있습니다. 여기에 대전류 구간에서는 표피 효과와, 도체를 가까이 배치했을 때 발생하는 근접 효과까지 더해져 실효 단면적이 줄어듭니다.

그래서 실무에서는 계산값을 그대로 쓰지 않고 보정 계수를 적용한 뒤, 시운전 이후 열화상 점검으로 검증하는 순서를 권장합니다. 열화상에서 발견되는 국부 과열은 대부분 설계 부족이 아니라 접속부 풀림, 부식, 예상하지 못한 부하 증가에서 비롯됩니다. 정기 점검은 표준 준수를 서류가 아니라 실제 상태로 유지하는 유일한 방법입니다.

북미 시장의 UL 표준: UL 891과 UL 1558

북미 시장에 진입하려면 IEC 지식만으로는 부족합니다. UL 891은 상업용 및 경공업 환경의 저압 배전반에 적용되며, 사용자가 충전부에 직접 접촉하지 않도록 하는 데드프런트 구조를 요구합니다. UL 1558은 차단기를 포함한 금속 외함형 저압 수배전반을 대상으로 하며, 더 높은 단락 내력, 완전한 구획 분리, 강화된 아크 플래시 대책을 요구합니다.

여기서 주목할 흐름이 UL 489i와 IEC 기준의 조화입니다. 몰드케이스 차단기의 시험 요구사항과 성능 기준을 맞춰 가는 작업으로, 제조업체가 북미와 국제 시장에 각각 다른 제품을 설계해야 하는 부담을 줄이는 것이 목적입니다. 폐쇄형 수배전반에서는 차단기가 서로 다른 표준으로 설계된 다른 구성품과 맞물려 동작해야 하므로, 이 조화가 실무에 주는 의미가 큽니다. 제어기기 분야의 시험·인증 범위는 이 페이지에서 확인해 볼 수 있습니다.

수용률: 과대 설계와 과소 설계 사이

연결된 모든 부하가 동시에 정격 최대로 운전되는 경우는 거의 없습니다. 이 현실을 설계에 반영하는 것이 수용률(다양성 계수)입니다. 이 계수를 무시하면 설비가 불필요하게 커지고, 반대로 과도하게 낙관적으로 적용하면 용량 부족과 안전 위험이 생깁니다.

일반적으로 수용률은 설치 형태와 부하 특성에 따라 0.6에서 1.0 사이의 값을 가집니다. 대형 사무용 건물은 조명, 공조, 사무기기가 서로 다른 시간대에 운전되므로 0.7 수준이 적용될 수 있습니다. 반면 데이터센터나 병원처럼 모든 부하가 상시 운전되는 설비에서는 1.0에 가까워집니다.

중요한 것은 수용률 적용에 대한 근거를 문서로 남기는 일입니다. 지역별 전기 규정에 따라 해석이 달라질 수 있고, 검증 단계에서 설계 선택의 타당성을 설명해야 하는 상황이 반드시 생기기 때문입니다.

CE 마킹: 세 개의 지침을 함께 봐야 한다

CE 마킹은 제3자 인증서가 아니라 제조업체가 관련 지침 요구사항을 만족한다고 선언하는 제도입니다. 수배전반과 부스바 가공 설비에는 보통 세 개의 지침이 동시에 걸립니다.

수배전반 자체는 저전압 지침과 EMC 지침이 중심이 되고, 부스바를 절단·펀칭·절곡하는 가공 설비에는 기계류 지침이 추가로 적용됩니다. 국내 제조업체가 CE를 포함한 해외 인증을 준비할 때는 국내 시험인증기관을 통해서도 절차를 진행할 수 있으며, 관련 인증 지원 범위는 이 자료에서 확인할 수 있습니다.

전기 안전 표준과 현장 안전 관리

표준은 제품에만 적용되는 것이 아니라 작업 방식에도 적용됩니다. 미국의 OSHA 기준은 NFPA 70 및 NFPA 70E와 연결되어 수배전반 작업의 안전 요구사항을 규정하며, 국내에서도 활선 작업과 정전 작업 절차는 별도의 관리 대상입니다.

현장에서 실제로 사고를 줄이는 요소는 의외로 기본적인 것들입니다. 절연 매트는 바닥과 작업자 사이에 절연 장벽을 만들어 접지 경로를 차단하고, 절연 성능을 갖춘 안전화는 충전부 접촉 시 부상 위험을 낮춥니다. 정전 작업에서는 개폐기 시건, 통전 금지 표시, 잔류 전하 방전, 단락 접지가 순서대로 지켜져야 합니다.

안전 기준을 무시했을 때의 결과는 신체 부상에 그치지 않습니다. 설비 손상, 생산 중단, 법적 책임과 과태료까지 이어집니다. 특히 부스바 온도 상승 한계를 지키지 않은 설계는 초기에는 아무 증상이 없다가, 수년 뒤 절연물 열화와 함께 한꺼번에 문제가 드러나는 경우가 많습니다. 저압 배전 기기의 구성 요소별 요구사항은 이 페이지의 제품 카테고리 구성에서 개괄적으로 파악할 수 있습니다.

북미와 유럽에 동시 납품할 때의 실무 체크리스트

두 시장을 동시에 겨냥하는 순간, 설계는 “가장 엄격한 요구를 기준으로” 잡는 것이 결국 저렴합니다. 아래 항목은 이중 준수에서 실제로 충돌이 자주 생기는 지점입니다.

• 전압 체계 차이를 먼저 확인합니다. 유럽은 400V 계열, 북미는 208V·480V 계열이 일반적이며 이는 부스바 단면적 산정에 직접 영향을 줍니다.
• 온도 상승 한계와 시험 조건을 두 표준 모두에서 확인하고, 더 보수적인 값을 설계 기준으로 삼습니다.
• 단락 정격은 시험 방법 자체가 다를 수 있으므로 수치 비교만으로 판단하지 않습니다.
• 절연거리는 외함 치수를 바꾸는 항목입니다. 도면 확정 전에 반드시 확인합니다.
• 수용률 적용 근거를 기술 문서로 남겨 검증 단계에서 설명 가능하게 만듭니다.
• 구성품 인증 상태를 확인합니다. 조립체가 인증되어도 개별 부품이 해당 시장 인증을 갖추지 않으면 문제가 됩니다.
• 부스바 가공 설비 자체의 CE 적합성(기계류 지침)도 별도로 관리합니다.

표준에 맞는 부스바 가공을 파야프레스와 함께

표준이 요구하는 온도 상승 한계와 접속부 품질은 결국 가공 정밀도에서 판가름 납니다. 절단면이 고르지 않거나 펀칭 홀 위치가 어긋나면 접촉 면적이 줄어들고, 접촉 저항이 커지며, 그 지점이 곧 열화상 점검에서 잡히는 국부 과열 지점이 됩니다.

파야프레스(PAYAPRESS)는 1990년부터 부스바 절단·펀칭·절곡 장비를 생산해 74개국 이상에 공급해 왔습니다. 반복 정밀도를 확보한 가공은 표준 준수를 서류가 아니라 실제 제품 품질로 만들어 줍니다. 장비 라인업은 부스바 가공기 라인업에서 확인하실 수 있습니다.

결론

수배전반 표준은 세 개의 축으로 이해하면 충분합니다. IEC는 국제적으로 합의된 기술 기준을 제공하고, UL은 북미 시장의 안전 인증 관문이며, CE는 유럽 시장 진입을 위한 적합성 선언입니다. 각 체계가 요구하는 온도 상승 한계, 단락 내력, 절연거리, 수용률 적용 방식이 부스바 설계와 외함 치수를 실제로 결정합니다.

표준을 설계 후반의 확인 절차로 두면 비용이 되고, 도면 단계의 설계 언어로 두면 경쟁력이 됩니다. UL 489i와 IEC의 조화처럼 국제 통합 흐름이 계속되고 있지만, 당분간은 두 체계를 함께 읽고 더 보수적인 쪽을 기준으로 설계하는 것이 가장 확실한 전략입니다. 그리고 그 설계가 실제 제품이 되려면, 가공 정밀도와 정기 점검이 뒷받침되어야 합니다.
