Elektrische Sammelschienen sind unverzichtbare Bestandteile moderner elektrischer Systeme, die in vielen Bereichen der Stromverteilung eingesetzt werden, von Stromverteilungsnetzen bis zu industriellen Steuerungspaneelen. Ihre Hauptfunktion besteht darin, elektrische Energie effizient und zuverlässig zu verteilen, insbesondere bei hohen Strömen.
Im Vergleich zu herkömmlichen Kabeln bieten Sammelschienen aufgrund ihrer größeren Querschnittsfläche und verbesserten Leitfähigkeit wesentliche Vorteile. Sie können hohe Ströme mit minimalem Spannungsabfall und geringerer Wärmeentwicklung führen. Das ist besonders wichtig in Hochleistungsanwendungen, wie zum Beispiel in Schaltanlagen, Stromumspannwerken und industriellen Maschinen, wo eine präzise und sichere Verteilung von Strom notwendig ist.
In diesem Artikel erfahren Sie alles Wichtige über die verschiedenen Typen, Designs und Anwendungen von elektrischen Sammelschienen für Stromverteilungssysteme, die Rolle von Sammelschienen in modernen Stromverteilungssystemen und die Vorteile, die sie gegenüber herkömmlichen Kabeln bieten.
Warum sind elektrische Sammelschienen für Stromverteilungssysteme in Hoch- und Niederspannungssystemen sehr wichtig?
Elektrische Sammelschienen für Stromverteilungssysteme sind als Rückgrat der Stromverteilung in Hoch- und Niederspannungssystemen entscheidend für die effiziente Verteilung von elektrischer Energie. Ihre überlegene Leitfähigkeit, Designflexibilität und Sicherheitsmerkmale machen sie zu einer bevorzugten Lösung in einer Vielzahl von Anwendungen.
Elektrische Sammelschienen für Stromverteilungssysteme: Was sind das?
Elektrische Sammelschienen für Stromverteilungssysteme bestehen aus Metall (vorwiegend Kupfer oder Aluminium) und leiten Strom sicher und mit minimalem Energieverlust von einem Punkt zum anderen. Sie werden oft anstelle von Drähten oder Kabeln verwendet, insbesondere in Hochstromverteilungen, Hochspannungsgeräten und Niederspannungsanlagen. Viele Sammelschienen in Schaltanlagen sind unisoliert, um die Wärmeabgabe zu verbessern und die Installation von Verbindungen zu erleichtern. Gleichzeitig werden sie häufig in geschützten Busducts oder mit isolierten Abdeckungen verbaut, um den Berührungsschutz zu gewährleisten und die Sicherheit zu erhöhen.
Elektrische Sammelschienen für Stromverteilungssysteme finden Anwendung in:
- Schaltanlagen und Steuerungspaneelen: Verteilung von Strom an verschiedene Leistungsschalter und Steuergeräte.
- Stromumspannwerke: Verbindung von Transformatoren, Leistungsschaltern und Übertragungsleitungen.
- Industrielle Maschinen: Stromversorgung für Motoren, Antriebe und andere Hochleistungsgeräte.
- Rechenzentren: Zuverlässige Stromverteilung für kritische Server und Netzwerkinfrastruktur.
- Erneuerbare Energiesysteme: Verbindung von Solarmodulen, Windturbinen und Energiespeichergeräten.
- Ladestationen für Elektrofahrzeuge: Stromverteilung an mehrere Ladestellen.

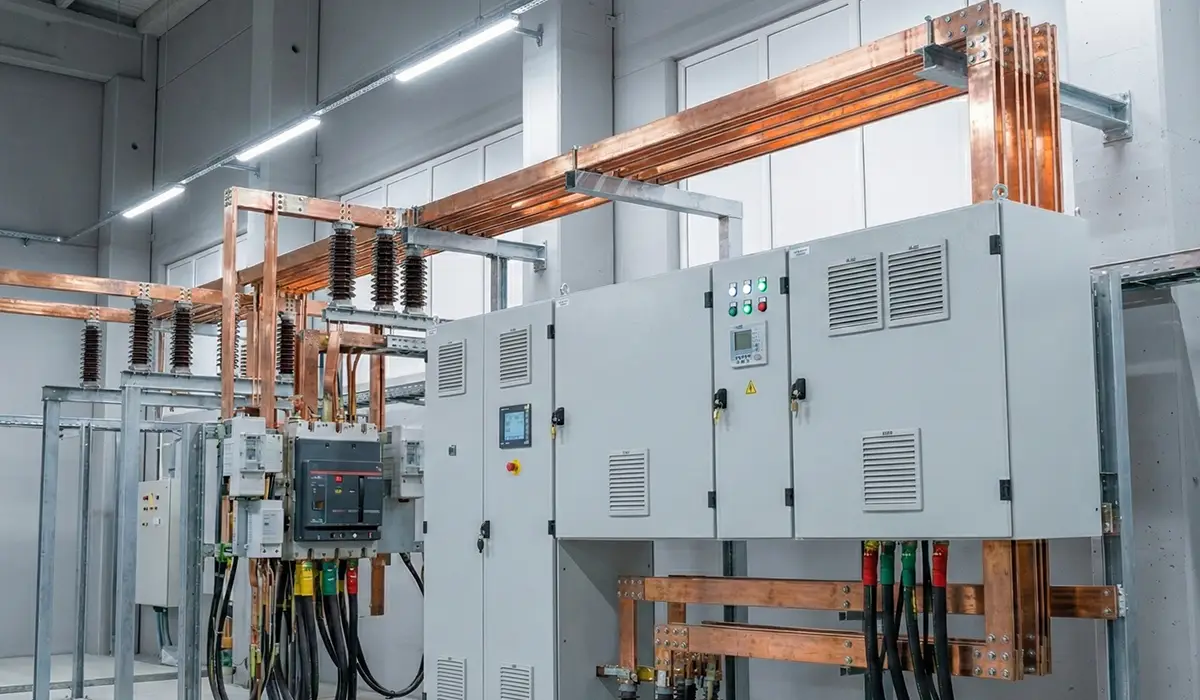

Warum elektrische Sammelschienen für Stromverteilungssysteme in Schaltschränken verwendet werden
Die elektrischen Sammelschienen für Stromverteilungssysteme schützen empfindliche elektrische Bauteile vor der äußeren Umgebung und sorgen durch die übersichtliche Anordnung von Leitungen und Geräten für einfachen Zugriff, erhöhte Sicherheit und einen stabilen Betrieb. Daher sind industrielle Schaltschränke nicht nur Teil der Stromversorgungsinfrastruktur, sondern auch ein Schlüsselfaktor für höhere Produktivität und Sicherheit in der Industrie.
Da in den Schaltschränken keine Kabel verlegt werden können, dienen elektrische Sammelschienen für Stromverteilungssysteme der Steuerung und Regelung des Stromflusses. Sammelschienen spielen in der Schaltschrankindustrie eine wichtige Rolle und unterliegen bestimmten Prinzipien und Anforderungen.
Elektrische Sammelschienen für Stromverteilungssysteme – Ein Vergleich zwischen Kabeln und Sammelschienen in Schaltschränken
Bei Schaltschränken werden mit Strömen über 125 Ampere üblicherweise elektrische Sammelschienen für Stromverteilungssysteme anstelle von Kabeln verwendet. Der Grund dafür liegt im großen Umfang der benötigten Kabel und der hohen Stromstärke. Beispielsweise lässt sich ein 70-AWG-Kabel nicht über eine Strecke von zehn Zentimetern biegen, da es nicht flexibel genug ist und nicht an die gewünschte Stelle verlegt werden kann.
Überblick über Stromverteilungssysteme
Die elektrische Stromverteilung ist der letzte Schritt in der Energieversorgung, bei dem Strom vom Übertragungssystem zu den Verbrauchern gelangt. Elektrische Sammelschienen für Stromverteilungssysteme spielen in diesem Prozess eine Schlüsselrolle, da sie den Strom effizient von einem Punkt zum anderen leiten und eine stabile Verteilung in Umspannwerken und Verteilungsanlagen sicherstellen. Umspannwerke senken die Spannung von der Übertragungsebene auf Mittelspannung (2 kV bis 33 kV) und transportieren sie über Primärverteilungsleitungen zu Verteilungstransformatoren. Diese Transformatoren reduzieren die Spannung auf die Nutzspannung für Beleuchtung, Industrie und Haushaltsgeräte. Mehrere Kunden können von einem Transformator über sekundäre Verteilungsleitungen versorgt werden. Größere Stromverbraucher sind direkt mit der Primär- oder Unterübertragungsebene verbunden.
Für ein tiefergehendes Verständnis von Überblick über Stromverteilungssysteme empfehlen wir Ihnen ausdrücklich, diesen aufschlussreichen Beitrag zu lesen.
Planung, Umsetzung und Betrieb moderner Elektroenergieverteilungssysteme
Die Konzeption sowie Implementierung von Elektroenergieverteilungssystemen erfordert ein profundes Fachwissen sowie eine präzise Berücksichtigung sowohl der aktuellen als auch der zukünftigen Anforderungen. Elektrische Sammelschienen für Stromverteilungssysteme sind hierbei ein unverzichtbarer Bestandteil, da sie eine zuverlässige und effiziente Verteilung des Stroms sicherstellen. Zeitgemäße Elektroenergieverteilungssysteme setzen fortschrittliche Schutz- und Steuerungstechnologien ein, um eine optimierte Energieausnutzung zu gewährleisten und gleichzeitig Betriebsausfälle auf ein Minimum zu reduzieren. Die regelmäßige Instandhaltung und periodische Überprüfung der Elektroenergieverteilungssysteme sind von essenzieller Bedeutung, um die Konformität mit den gegenwärtigen Sicherheits- und Performance-Normen sicherzustellen.
Wenn Sie mehr über Planung, Umsetzung und Betrieb moderne erfahren möchten, sollten Sie diesen Artikel auf keinen Fall verpassen.
Grundlegende Architektur der Stromverteilung (Radial-, Ring- und Vermaschtes System)
Ein Stromverteilungssystem in einem Gebäude oder einer Fabrik sorgt für die sichere und effiziente Verteilung von Strom vom Umspannwerk bis zu den Endverbrauchern. Elektrische Sammelschienen für Stromverteilungssysteme spielen in diesem Prozess eine zentrale Rolle, da sie als Hauptleitungselemente dienen, die den Strom sicher und effizient von einer Quelle zu den Verteilungspunkten leiten. Das System besteht aus mehreren Komponenten wie Transformatoren, Verteilungsleitungen und Verteilungspunkten, die zusammenarbeiten, um die Energie bedarfsgerecht zu liefern.
Radiales Stromverteilungssystem
Ein radiales Stromverteilungssystem ist ein Stromverteilungsnetz, bei dem jeder Stromkreis von einer gemeinsamen Quelle oder einem Umspannwerk ausgeht und sich radial verzweigt, um einzelne Verbraucher und Kunden zu versorgen. Elektrische Sammelschienen für Stromverteilungssysteme sind hier häufig in der zentralen Zuleitung integriert, um eine effektive und sichere Stromverteilung zu gewährleisten. Es hat eine speichen- und radförmige Struktur mit einer zentralen Zuleitung, von der sich mehrere Nebenstellen abzweigen, die mehrere Gebäude versorgen.
Ring-Stromverteilungssystem
In diesem System bilden die Verteiltransformatoren einen Ring. Der Ringstromkreis beginnt an den Sammelschienen des Umspannwerks und kehrt nach der Versorgung des gewünschten Bereichs zum Umspannwerk zurück. Elektrische Sammelschienen für Stromverteilungssysteme sind ein wichtiger Bestandteil des Ringkreises, da sie als zuverlässige Verbindung zwischen den Verteiltransformatoren und den Verteilungspunkten dienen. Ringverteilungssysteme sind so ausgelegt, dass jeder Verteilungstransformator mit zwei Zuleitungen verbunden ist, die unterschiedliche Wege nutzen. Diese Zuleitungen bilden einen Kreis, der an den Sammelschienen des Umspannwerks beginnt, durch das Versorgungsgebiet führt, die Verteilungstransformatoren speist und zu den Sammelschienen des Umspannwerks zurückkehrt.
Vermaschtes Stromverteilungssystem
Radiale und ringförmige Verteilungssysteme lassen sich problemlos zu vermaschten Netzen ausbauen. In vermaschten Systemen können elektrische Sammelschienen für Stromverteilungssysteme eine wichtige Rolle bei der nahtlosen Integration von Energiequellen und der effizienten Lastverteilung spielen. Dieses System kann mit dezentralen Erzeugungseinheiten (DE) und erneuerbaren Energiequellen integriert werden. Weitere Vorteile dieser Konfiguration sind:
- Genaue Leistungsverteilung zwischen den Verbrauchern
- Höhere Kurzschlussfestigkeit im Vergleich zu radialen Systemen
- Relativ ausgeglichenes Spannungsprofil und hohe Zuverlässigkeit
- Umwandlung in ein Inselnetz möglich
Arten von elektrischen Sammelschienensystemen in Stromverteilung
Elektrische Sammelschienen für Stromverteilungssysteme ermöglichen die effiziente Verteilung des Stroms. Die Kombination dieser Komponenten in einer Schaltanlage verbessert nicht nur die Sicherheit, sondern auch die Leistungsfähigkeit erheblich. Zur Optimierung der Integration interner Komponenten nutzen moderne Schaltanlagen fortschrittliche Technologien.
Elektrische Sammelschienen in Schaltanlagen und Verteilerboards
- Horizontale Sammelschienen: Horizontale Sammelschienen werden in Schaltschränken installiert. Ihre Hauptfunktion besteht darin, hohe elektrische Ströme zwischen Eingangs- und Ausgangsleitungen zu übertragen, anstatt mehrere Kabel zu verwenden. Diese Stromschienen reduzieren Verluste, optimieren den Platzbedarf und erhöhen die Sicherheit in industriellen Schaltschränken. Sie führen die gleichen Ströme und Frequenzen.
- Vertikale Sammelschienen: Vertikale Sammelschienen sind in Schaltanlagen oder Verteilerschränken in senkrechter Position installiert. Sie verteilen den Strom in mehrstöckigen Gebäuden oder hohen Schränken nach oben oder unten, um eine effiziente Stromversorgung der einzelnen Etagen oder Ebenen zu gewährleisten. Gleichzeitig verringern sie den Verdrahtungsaufwand, da sie als zentrale Verteiler für zahlreiche Abzweige fungieren.
- Neutrale Sammelschienen: Neutrale Sammelschienen (oder Nullleiter-Sammelschienen) sind leitfähige Metallstreifen in elektrischen Verteilungen, die als zentraler Sammelpunkt für die Neutralleiter (Nullleiter) vieler einzelner Stromkreise dienen, um die Verdrahtung zu vereinfachen und einen sicheren Rückweg für den Strom zu gewährleisten
- Erdungssammelschienen: In Schaltschränken ist die Erdungsschiene mit allen Metallteilen des Kastens sowie mit den angeschlossenen Geräten verbunden. Diese Erdung bietet einen niederohmigen Pfad für Streu- und Überströme und verhindert so Gefahren wie Stromschläge, Brände und Geräteschäden.
Sammelschienen–Trunking-Systeme für Niederspannungs-Stromverteilung
Elektrische Sammelschienen für Stromverteilungssysteme in Form von Sammelschienen-Trunking-Systemen sind eine Methode der Stromverteilung, bei der geformte Aluminium- oder Kupfersammelschienen, die mit einer Sammelschienenbiegemaschine hergestellt werden, verwendet werden, um die Energie innerhalb eines Gebäudes zu verteilen. Sammelschienensysteme wurden ursprünglich entwickelt, um eine Alternative zu den traditionellen Methoden der Stromverteilung zu bieten und viele der langjährigen Probleme mit Kabeln zu lösen.
Was die höhere Festigkeit von elektrischen Sammelschienen für Stromverteilungssysteme im Vergleich zu Kabeln angeht, bieten elektrische Stromschienen eine deutlich bessere Widerstandsfähigkeit als Kabel, was sich insbesondere bei Kurzschlussprüfungen zeigt. Innerhalb des Stromschienengehäuses ist der Abstand zwischen den einzelnen Leitern minimal, wodurch die induktive Reaktanz reduziert wird. Das flache Profil einer Stromschiene fördert zudem eine optimale Stromdichteverteilung und senkt den Widerstand. Daher ist der Spannungsabfall in einer Stromschienenstrecke typischerweise geringer als in vergleichbaren Kabelstrecken.
Elektrische Sammelschienen für Stromverteilungssysteme: Anwendungen in Mittelspannungsanlagen und Sammelschienenkanalsystemen
Mittelspannungs-Sammelschienen in Schaltanlagen

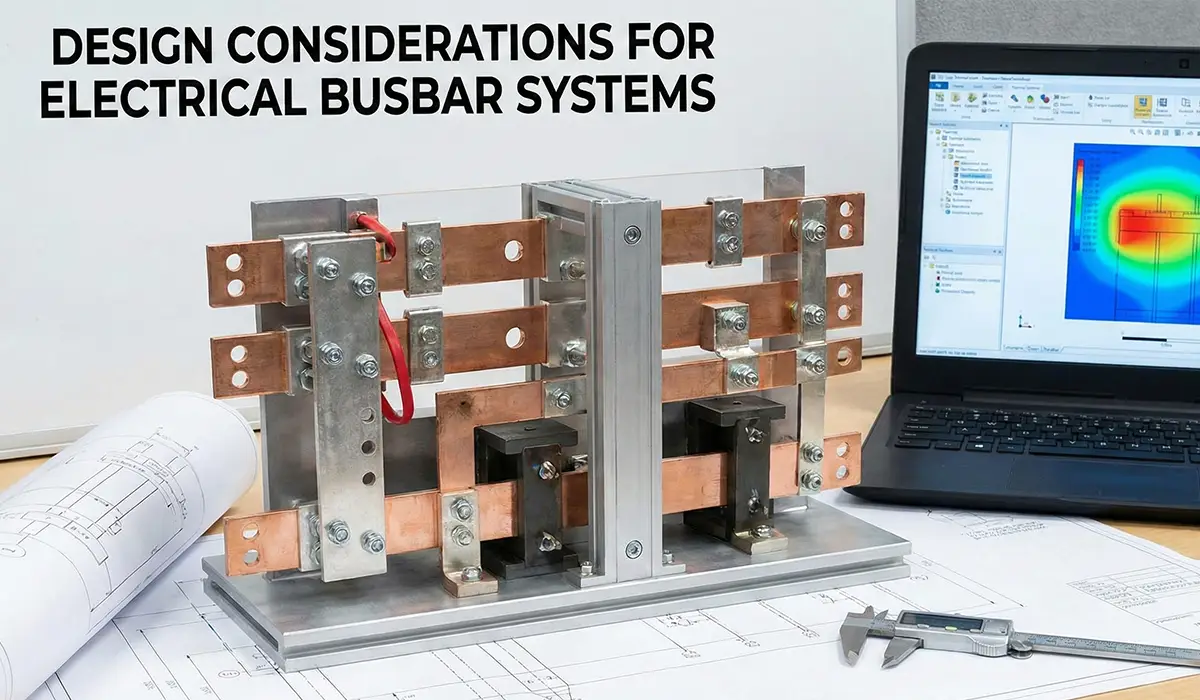

Das Design von elektrischen Sammelschienen für Stromverteilungssysteme in Mittelspannungs-Schaltanlagen ist entscheidend für den sicheren und effizienten Betrieb von Stromsystemen. Sie verbinden verschiedene Komponenten innerhalb der Schaltanlage und bilden den Hauptweg für den Elektrizitätsfluss. Ihre Leistung beeinflusst direkt die Stabilität des gesamten Verteilungssystems.
Das Sammelschienen-Design muss strenge Standards erfüllen, die sich auf thermische Leistung, mechanische Festigkeit, Materialwahl und elektrische Integrität konzentrieren. Diese Richtlinien, festgelegt von internationalen und nationalen Normungsorganisationen wie IEC und ANSI/IEEE, stellen sicher, dass elektrische Sammelschienen für Stromverteilungssysteme stabil arbeiten und Kurzschlussbelastungen standhalten. Moderne Ingenieure müssen diese Prinzipien verstehen und strikt befolgen, um die langfristige Zuverlässigkeit von Schaltanlagen zu gewährleisten.
Mittelspannungs-Sammelschienen und Verbindungen zwischen Transformatoren und Schaltanlagen
Design‑Unterschiede zwischen elektrischen Sammelschienen für Stromverteilungssysteme (Busducts) und klassischen Sammelschienen‑Installationen:
Busducts sind eine geschlossene, modulare Lösung zur Stromverteilung, die Sammelschienen schützt und zusätzliche Sicherheit bietet. Im Gegensatz zu offenen Sammelschienen, die ungeschützt installiert werden, sind Busducts widerstandsfähiger gegen Umwelteinflüsse und bieten eine höhere mechanische Stabilität. Sie werden oft für die effiziente Verteilung großer Ströme zwischen Transformatoren und Schaltanlagen verwendet und sind besonders in kompakten Installationen oder in sicherheitskritischen Bereichen von Vorteil. Busducts bieten somit eine flexiblere und sicherere Lösung als klassische Sammelschienen.
H2: Kupfer vs. Aluminium Sammelschienen in der Stromverteilung
H3: Elektrische und Mechanische Eigenschaften
Vergleich von elektrischen Sammelschienen für Stromverteilungssysteme aus Kupfer und Aluminium hinsichtlich Leitfähigkeit, mechanischer Festigkeit und anderen Eigenschaften:
- Leitfähigkeit: Kupfer hat eine höhere elektrische Leitfähigkeit als Aluminium, was bedeutet, dass Kupfer-Sammelschienen für denselben Strombedarf eine kleinere Querschnittsfläche benötigen. Aluminium benötigt daher eine größere Querschnittsfläche, um die gleiche Strommenge zu transportieren, was zu größeren Abmessungen führt.
- Mechanische Festigkeit: Kupfer hat eine höhere mechanische Festigkeit, was es robuster gegenüber physischen Belastungen macht. Aluminium ist leichter, aber auch anfälliger für mechanische Beanspruchung, was es für bestimmte Anwendungen weniger stabil macht, wenn es stark beansprucht wird.
- Andere Eigenschaften: Kupfer hat eine bessere Stabilität in den Verbindungen und neigt weniger zu Korrosion im Vergleich zu Aluminium, was besonders wichtig für Langzeitanwendungen in hochbeanspruchten Umgebungen ist. Aluminium hat jedoch den Vorteil eines geringeren Gewichts und eines niedrigeren Materialpreises.
H3: Kosten, Verfügbarkeit und Anwendungen
Kosten und Verfügbarkeit von elektrischen Sammelschienen für Stromverteilungssysteme aus Kupfer vs. Aluminium und deren Anwendungen:
- Kosten: Aluminium ist deutlich günstiger als Kupfer. Der Preis für Kupfer liegt bei etwa 9.771 USD pro Tonne, während Aluminium bei 2.606 USD pro Tonne liegt (Juli 2025, Weltbank).
- Verfügbarkeit: Aluminium ist auf dem Markt weit verbreitet und leichter verfügbar als Kupfer. Kupfer hat eine höhere Nachfrage, was auch seinen Preis beeinflusst.
- Anwendungen:
- Kupfer-Sammelschienen werden oft in kritischen Hochstrom-Anwendungen verwendet, bei denen Stabilität und lange Lebensdauer erforderlich sind, wie in hochfrequenten Schaltanlagen und industriellen Maschinen.
- Aluminium-Sammelschienen sind aufgrund ihrer geringeren Materialkosten besonders geeignet für Anwendungen, bei denen Kostenersparnis und leichteres Gewicht entscheidend sind, z. B. bei großflächigen Installationen und weniger anspruchsvollen Anwendungen.
Fazit
Elektrische Sammelschienen für Stromverteilungssysteme spielen eine unverzichtbare Rolle in der effizienten und sicheren Verteilung elektrischer Energie in modernen Anwendungen, von Hochspannungsanlagen bis hin zu industriellen Steuerungspaneelen. Ihre überlegene Leitfähigkeit, mechanische Festigkeit und Designflexibilität machen sie zur bevorzugten Wahl in der Stromverteilung, insbesondere in Hochstromumgebungen. Ob in Schaltschränken, Umspannwerken oder industriellen Maschinen, Sammelschienen bieten zahlreiche Vorteile gegenüber herkömmlichen Kabeln, darunter geringeren Spannungsabfall und eine effizientere Wärmeableitung.
Die Auswahl des richtigen Materials – Kupfer oder Aluminium – sowie die Einhaltung internationaler Normen und Sicherheitsvorgaben wie IEC, UL und CE, sind entscheidend für die langfristige Leistung und Sicherheit von Sammelschienen. In Kombination mit modernen Fertigungstechnologien wie Biegemaschinen und Notchmaschinen können Sammelschienen passgenau für spezifische Anwendungen hergestellt werden, was ihre Effizienz und Zuverlässigkeit in der Stromverteilung weiter erhöht.
Dank der vielfältigen Einsatzmöglichkeiten in Mittelspannungsanlagen, Trunking-Systemen und Schaltschränken bieten Sammelschienen nicht nur eine Lösung für die zuverlässige Energieverteilung, sondern auch eine zukunftssichere Technologie, die die Anforderungen der Energiebranche und der Industrie 4.0 erfüllt.
Insgesamt tragen elektrische Sammelschienen für Stromverteilungssysteme maßgeblich dazu bei, die Effizienz, Sicherheit und Nachhaltigkeit in modernen Stromverteilungssystemen zu steigern.
Häufig gestellte Fragen
Welche Rolle spielen Schaltschränke in der Industrie?
ei elektrischen Systemen spielen industrielle Schaltschränke in Fabriken und Produktionslinien eine zentrale Rolle. Sie sind für jede Industrieanlage unerlässlich, da sie die Steuerung, Verteilung und den Schutz des elektrischen Stroms sowie die sichere Überwachung des Betriebs von Maschinen und Anlagen gewährleisten. Besonders wichtig sind sie in Stromverteilungssystemen, in denen elektrische Sammelschienen für Stromverteilungssysteme die Stromverteilung effizient und sicher ermöglichen.
Was ist der Hauptunterschied zwischen Trunking und Kabelkanal?
Trunking verfügt über eine deutlich höhere Kapazität als ein Kabelkanal. Zusätzlich kann es mit Zubehör wie Steckdosen, Schaltern, Winkeln, T-Stücken und Trennwänden ausgestattet werden. Kabelkanäle werden hauptsächlich für die einfache Kabel- und Leitungsführung in Wohn- oder kleinen Netzwerken eingesetzt. Aus diesem Grund gibt es in Kabelkanälen in der Regel keine Abzweigungen oder Auslässe.
Wie verbessern Trunking-Systeme die Stromverteilung in größeren Installationen?
Trunking-Systeme, insbesondere in Verbindung mit elektrischen Sammelschienen für Stromverteilungssysteme, bieten eine robustere und flexiblere Lösung für größere Installationen. Diese Systeme ermöglichen eine effizientere und sicherere Verteilung von Strom in umfangreichen Infrastrukturen.
Warum werden Kupfer oder Aluminium beim Bau von Schaltanlagen genutzt?
Massive Stromschienen oder elektrische Sammelschienen für Stromverteilungssysteme dienen als zentraler Verteiler in Schaltanlagen. Um einen möglichst geringen Spannungsabfall bzw. Transportverlust zu erzielen, werden für Sammelschienen leitende Materialien wie Kupfer oder Aluminium genutzt.
Was sind Kabelkanäle?
Kabelkanäle sind Behälter meistens aus PVC, die Kabel oder Schienen abdecken. Für Schaltschränke werden bestimmte Kabelkanäle hergestellt, die sich für die Kabelverlegung innerhalb von Schaltschränken eignen. Diese Kanäle verfügen über Schlitze, die es ermöglichen, Kabel oder elektrische Sammelschienen für Stromverteilungssysteme gezielt und ordentlich an den vorgesehenen Stellen zu führen.
