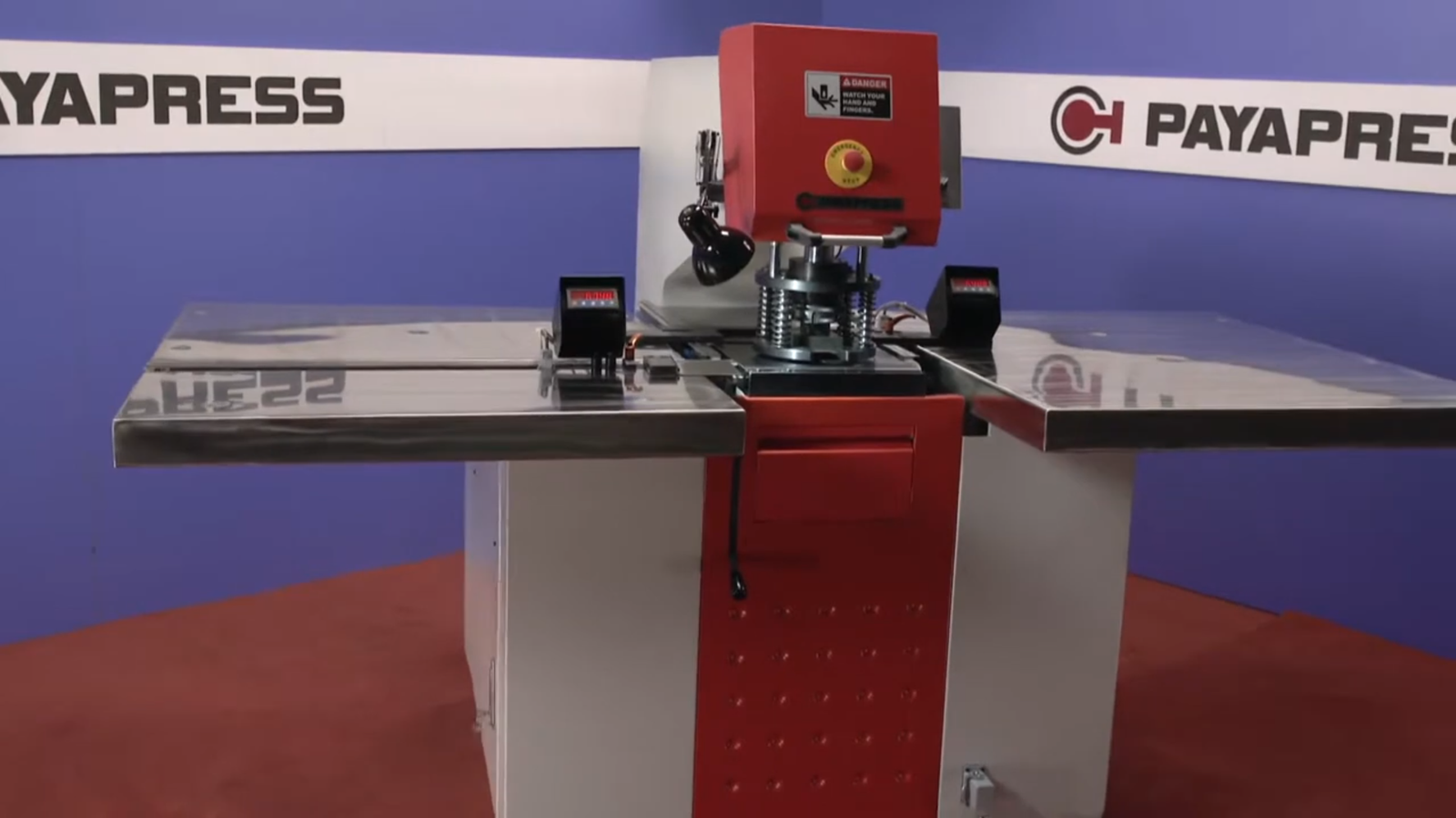

Blechstanzmaschine

Merkmale der Blechstanz- und Ausklinkmaschine

Die Einstellungen dieses Geräts sind sehr benutzerfreundlich. Dazu gehören ein optionaler digitaler Messanzeiger für die X- und Y-Achsen sowie ein „Handy Lock“ an der Y-Achse zur Herstellung von Lochreihen in einer Linie. Der HOME-Punkt des Geräts dient als Referenzpunkt für die X- und Y-Achsen. Für die X-Achse befindet sich dieser am rechten Ende der Achse, während die Y-Achse durch einen Induktionssensor begrenzt wird.Um mehr über den Notching-Prozess und seine Eigenschaften zu erfahren, stehen zusätzliche Informationen zur Verfügung, die die Details dieses Verfahrens erläutern.Stempel und Matrizen Wie bereits erwähnt, verfügt diese Maschine über eine große Auswahl an Werkzeugen, die in vielen Industrien eingesetzt werden können. Dazu gehören Rund-, Quadrat-, Rechteck-, Lüftungs- und weitere Werkzeuge. PAYAPRESS bietet außerdem Sonderwerkzeuge nach Kundenanforderung an. Früher wurden Stanzwerkzeuge als einteiliges System gefertigt, was zu hohen Kosten führte. Heute besteht das Werkzeugpaket aus mehreren Teilen, sodass bei Verschleiß nur das betroffene Teil ersetzt werden muss.A) Stempel B) Matrize C) Stempelverbinder D) Matrizenverbinder E) Große MutterRundwerkzeuge Diese Maschine kann Löcher bis zu einem Durchmesser von 34 mm stanzen. Sie eignen sich für Signallampenöffnungen, Schraubenlöcher ab M4 sowie als Alternative zu Kabelverschraubungen.Vierkantwerkzeuge 7×7, 9×9 und 15×15 Diese kleinen Werkzeuge gehören zu den am häufigsten verwendeten Varianten und werden oft anstelle von Schrauben oder Klemmen eingesetzt. Sondergrößen sind auf Anfrage möglich.Vierkantwerkzeug 22×22 Dieses Werkzeug wurde früher häufig in der Schaltanlagenindustrie verwendet, wird heute jedoch seltener eingesetzt und entsprechend der Maschinenkapazität geliefert.Werkzeuge für Miniatur-Sicherungen Diese zählen zu den meistverwendeten Werkzeugen in der industriellen Schaltschrankfertigung. Sie werden oft leicht größer ausgelegt, um eine exakte Positionierung nach der Lackierung zu ermöglichen.Verwendung eines Vierkantwerkzeugs zum Schneiden Manche Anwender nutzen die Stanzmaschine anstelle einer Schlagschere, um Kosten zu reduzieren. In diesem Fall wird ein Werkzeug empfohlen, das parallele Schnitte in einer Linie ermöglicht. Die Abmessungen können angepasst werden, jedoch kann eine zu geringe Breite zu Werkzeugbruch führen.92×92 Stanzwerkzeug (Amperemeter) Eines der meistbestellten Werkzeuge bei PAYAPRESS ist das Amperemeter-Werkzeug. Es gehört zu den wichtigsten und am häufigsten eingesetzten Werkzeugen.Senkwerkzeuge Diese sind weit verbreitet in der Schaltanlagenindustrie und erzeugen Erhebungen auf der Blechoberfläche. Sie sind wichtig, wenn Verbindungen mit Abstand zum Boden oder zur Wand hergestellt werden sollen oder zwei Panels verbunden werden.Verschiedene Schlossarten Siemens-Schloss: Das am häufigsten verwendete Schloss in der Schaltschrankindustrie. Eine breite Auswahl an Schlössern erhöht den Mehrwert für Hersteller.Kofferschloss Früher in Koffern verwendet, heute auch in Schaltschränken, Brandschutzpaneelen und Geldautomatengehäusen. Sie sind in verschiedenen Materialien erhältlich.Mito-Schloss Dieses Schloss wird zunehmend eingesetzt, da es dem Schaltschrank ein modernes und ästhetisches Erscheinungsbild verleiht.Lüftungswerkzeuge Diese dienen zur Herstellung von Lüftungsöffnungen in Schaltschränken und sind in mehreren Varianten verfügbar.Zweireihige Lüftung Dieses Werkzeug erzeugt zwei Lüftungsschlitze pro Hub. Es ermöglicht die Serienfertigung mit präziser Positionierung. Standardabstände sind vorgegeben, können aber angepasst werden.Dreireihige Lüftung Diese Variante bietet eine geringere Lüftungsleistung, wird jedoch aufgrund ihres Designs in einigen Niederspannungs- und Mittelspannungsanlagen eingesetzt.Eckausklinkwerkzeuge Eine der wichtigsten Funktionen der Stanzmaschine ist das Ausklinken von Ecken. Da eigenständige Maschinen dafür teuer sind, kann diese Funktion kosteneffizient direkt integriert werden.Drei gängige Varianten werden in der Schaltanlagenindustrie eingesetzt:Einfaches Eckausklinkwerkzeug Das meistverwendete Werkzeug für Standard-Eckausklinkungen. Die Abmessungen können über die Positionen der Matrize in X- und Y-Richtung angepasst werden. Standardmäßig bis 50 mm, größere Größen sind auf Anfrage möglich.Eckausklinkwerkzeug mit zwei Biegungen Für Anwendungen mit zwei Richtungen.Sonder-Eckausklinkwerkzeug Individuelle Werkzeuge können entsprechend den Anforderungen Ihrer Branche gefertigt werden.
