Kompaktschaltschränke für kleine Einrichtungen: Kompletter Leitfaden

Jeder Schaltschrank bietet Platz für die elektrischen und elektronischen Komponenten einer Schaltanlage und schützt diese Komponenten wie Leistungsschalter, Relais und Verkabelung. Kompaktschaltschränke bieten vielseitigen und kompakten Schutz für Steuerungsanwendungen mit begrenztem Platzangebot. Der Unterschied zwischen Kompaktschaltschränken und klassische Schaltschränke liegen darin, dass Kompaktschaltschränke oft an der Wand montiert werden und haben begrenzte Komponentenmengen. Hingegen sind klassische Schaltschränke meist große, freistehende Standschränke oder anreihbare Systeme für umfangreiche Anlagensteuerung. Außerdem bieten Kompaktschränke weniger Platz und sind daher ideal für dezentrale Anwendungen.

Dank höchster Korrosionsbeständigkeit und Schutzarten bis IP66 gegen Staub und Wasser gewährleisten Kompaktschaltschränke für kleine Einrichtungen sichere und langlebige Installationen. Sie erlauben eine unkomplizierte Innenmontage ohne Nachbearbeitung und bieten flexible Kabeleinführungslösungen für eine effiziente Integration in kleine oder dezentrale Anlagen.

Hören Sie lieber zu? Dann können Sie unten die Audioversion des restlichen Artikels abspielen.

Was sind Kompaktschaltschränke für kleine Einrichtungen?

Kompaktschaltschränke für kleine Einrichtungen, auch als Wandgehäuse bezeichnet, sind Schaltschrank-Gehäuse, die direkt an Wänden, Anlagen oder Maschinen montiert werden. Sie schließen die Lücke zwischen kleinen Klemmenkästen und großen Stand-Schaltschränken und bieten eine platzsparende Lösung für dezentrale Installationen. Kompaktschaltschränke für kleine Einrichtungen können nach Maß gefertigt werden und sind ideal für Anwendungen, bei denen begrenzter Raum eine Herausforderung darstellt. Standardgrößen der Kompaktschaltschränke angeht, sind Kompaktschaltschränke- bzw. Wandgehäuse sind in der Regel je nach Schaltschrankhersteller in folgenden Standardgrößen erhältlich:

• Breite: 200–1200 mm
• Höhe: 200–1400 mm
• Tiefe: 125–400 mm

Abgrenzungen: Schaltschränke nach Dimensionen/Schaltschrankgrößen

Vorteile der Kompaktschaltschränke für kleine Einrichtungen

• Hohe Korrosionsbeständigkeit wegen Pulverbeschichtung
• Löcher auf der Rückseite dieser Schaltschränke: Sehr gute Möglichkeit zur Befestigung an der Wand
• Maßgeschneiderte Perforation in der Tür, dass der Kompaktschaltschrank schnell befestigt wird
• Geeignet für enge Räume
• Schutzart IP66 für Wasserfestigkeit
• Flexibilität bei Materialwahl und Zubehör (DIN-Schienen, Montageplatten)

Kompaktschaltschränke für kleine Einrichtungen: Typische Anwendungsfälle

Dank ihres kompakten Designs bieten Kompaktschaltschränke für kleine Einrichtungen erhebliche Platz- und Kostenvorteile. Sie lassen sich optimal in Bürogebäuden, kleinen Fabriken, Werkstätten oder Einzelhandelsflächen einsetzen. Direkt an der Wand montiert, bleiben die Komponenten griffbereit, ohne den Arbeitsbereich zu blockieren. Typische Anwendungsbereiche sind:

Weitere Anwendungsfälle:

• Bürogebäude: Steuerung von Klima-, Beleuchtungs- und Sicherheitssystemen
• Kleine Fabriken oder Werkstätten: Dezentrale Maschinensteuerung
• Autonome Maschinen und Anlagen: Kompakte Unterbringung von Steuerungs- und Schaltgeräten

Lastberechnung und Breaker-Koordination

Bedeutung der Lastberechnung bei Kompaktschaltschränken für kleine Einrichtungen

Für die Planung von Kompaktschaltschränken für kleine Einrichtungen ist eine präzise Lastberechnung essenziell. Dabei wird die Gesamtleistung aller angeschlossenen Verbraucher ermittelt, um Überlastungen und übermäßige Wärmeentwicklung im Schaltschrank zu vermeiden. Gerade bei kompakten Bauformen entscheidet eine realistische Leistungs- und Wärmeberechnung, ob der Kompaktschaltschrank langfristig zuverlässig betrieben werden kann.

Warum eine korrekte Breaker-Koordination entscheidend ist

Die richtige Abstimmung der Schutzschalter ist für Kompaktschaltschränke für kleine Einrichtungen besonders wichtig. Leitungsschutz- und Leistungsschalter müssen so gewählt werden, dass im Fehlerfall nur der betroffene Stromkreis abgeschaltet wird. Dies erhöht die Betriebssicherheit und verhindert unnötige Ausfälle ganzer Anlagenbereiche.

Einsatz von Berechnungstools und Normanforderungen

Planer verwenden häufig Berechnungstools und E-CAD-Software, um geeignete Schutzgeräte auszuwählen und Normen wie IEC 61439 oder VDE 0100 einzuhalten. Gleichzeitig geben diese Tools Hinweise zur thermischen Belastung innerhalb des Kompaktschaltschranks für kleine Einrichtungen.

Einfluss von Last und Wärme auf Schaltschrankgröße und Belüftung

Die Ergebnisse der Lastberechnung bestimmen direkt die Größe und Belüftung von Kompaktschaltschränken für kleine Einrichtungen. Steigende Verlustleistung erfordert entweder mehr Platz im Schaltschrank oder zusätzliche Maßnahmen wie Lüfter, Belüftungsöffnungen oder aktive Kühlung, um die Lebensdauer der Komponenten zu sichern.

Schlüsselfunktionen von Kompaktschaltschränken für kleine Einrichtungen

Kompaktschaltschränke für kleine Einrichtungen sind äußerst vielseitig einsetzbar und bieten optimale Lösungen für zahlreiche elektrische Installationen sowie industrielle Anwendungen, bei denen Platz begrenzt ist.

Elektrische Steuerungssysteme

Kompaktgehäuse werden häufig in elektrischen Steuerungssystemen eingesetzt, um SPS, Schütze und Relais sicher unterzubringen – besonders bei kleineren Maschinen. Sie kommen außerdem bei lokalen Motorstartern zum Einsatz und spielen eine wichtige Rolle in der Gebäudeautomation, etwa bei der Steuerung von Klima-, Beleuchtungs- und Sicherheitssystemen.

Automatisierung und Robotik

In der Automatisierungs- und Robotiktechnik schützen Kompaktgehäuse empfindliche Steuerungselektronik. Sie werden in Roboterzellen, als Anschlussstellen für Sensoren und Aktoren sowie zur Steuerung einzelner Förderstrecken verwendet und ermöglichen kurze Leitungswege sowie eine übersichtliche Installation.

Energieverteilungssysteme

In der Energieverteilung dienen Kompaktgehäuse vor allem als Unterverteilungen für Maschinen oder Anlagenbereiche. Sie beherbergen Leitungsschutzschalter oder Lasttrennschalter und sorgen so für eine sichere, strukturierte und wartungsfreundliche Stromverteilung.

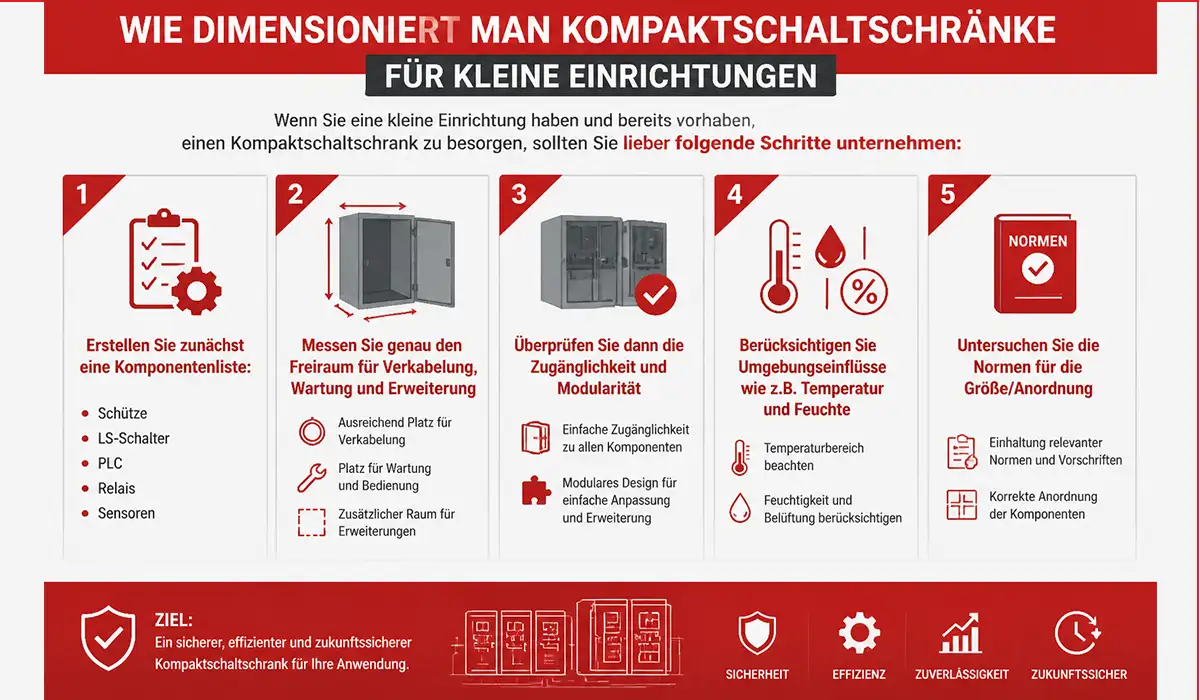

Wie dimensioniert man Kompaktschaltschränke für kleine Einrichtungen

Wenn Sie eine kleine Einrichtung haben und bereits vorhaben, einen Kompaktschaltschrank zu besorgen, sollten Sie lieber folgende Schritte unternehmen:

• Erstellen Sie zunächst eine Komponentenliste: Schütze, LS-Schalter, PLC, Relais, Sensoren
• Messen Sie genau den Freiraum für Verkabelung, Wartung und Erweiterung
• Überprüfen Sie dann die Zugänglichkeit und Modularität
• Berücksichtigen Sie Umgebungseinflüsse wie z.B. Temperatur und Feuchte
• Untersuchen Sie die Normen für die Größe/Anordnung

Installation & Sicherheit von Kompaktschaltschränken für kleine Einrichtungen

Die fachgerechte Installation und sichere Auslegung von Kompaktschaltschränken für kleine Einrichtungen ist entscheidend für einen zuverlässigen und normkonformen Betrieb. Bereits bei der Montage müssen technische Vorgaben, Sicherheitsaspekte und relevante Normen berücksichtigt werden, um Risiken zu minimieren und die Lebensdauer der elektrischen Komponenten zu erhöhen.

Quelle: Allgemeine Elektrosicherheitsanforderungen und Normen zur Installation von elektrischen Schaltschränken Electrical Installation Basics (NEC Article 110)

NEC/IEC-Code-Höhepunkte für die Installation

Bei der Installation von Kompaktschaltschränken gelten internationale Normen und Richtlinien wie der NEC (National Electrical Code) und die IEC-Normen. Die IEC 61439 legt die sicherheitstechnischen Anforderungen an Niederspannungs-Schaltgerätekombinationen fest, während NEC-Artikel wie z. B. NEC 409 klare Vorgaben zur Konformität geben. Eine normgerechte Ausführung stellt sicher, dass der Schaltschrank den geltenden Sicherheits- und Qualitätsstandards entspricht.

Grundlagen der Erdung & Verbindung von Schaltanlagen

Eine korrekte Erdung und Potentialausgleich sind zentrale Sicherheitsfaktoren bei Schaltanlagen. Alle metallischen, nicht stromführenden Teile müssen ordnungsgemäß geerdet werden, um gefährliche Berührungsspannungen und elektrische Störfelder zu vermeiden. Ein fachgerechter Potenzialausgleich reduziert elektromagnetische Störungen und erhöht die Betriebssicherheit von Kompaktschaltschränken.

Abstände & Anforderungen an den zugänglichen Raum

Für elektrische Schaltanlagen wie Kompaktschaltschränke schreibt der NEC ausreichende Freiräume und Zugangsbereiche vor, damit qualifiziertes Personal sicher arbeiten kann. Arbeitsräume müssen frei von Hindernissen sein und ausreichende Abstände für Wartung, Prüfung und Inspektion bieten, was sowohl die Sicherheit als auch die Zugänglichkeit verbessert.

Kennzeichnungsanforderungen für Konformität und Sicherheit

Eine klare und dauerhafte Kennzeichnung der Komponenten im Schaltschrank ist nicht nur eine gute Praxis, sondern auch eine Anforderung im NEC. Geräte und Schaltfelder müssen Informationen wie Nennspannung, Stromstärke und Warnhinweise deutlich sichtbar tragen. Dazu gehören insbesondere Warnschilder zu Gefahren wie Hochspannung oder Lichtbogen, die dauerhaft angebracht und gut lesbar sein müssen.

Arbeitssicherheit bei der Montage

Neben technischen Anforderungen sind auch Arbeitsschutzmaßnahmen beim Installationsprozess unerlässlich. Dazu gehört das Tragen geeigneter persönlicher Schutzausrüstung (PSA) wie isolierende Handschuhe, Schutzbrillen und festes Schuhwerk, um Risiken wie elektrischen Schlag, Funkenflug oder mechanische Verletzungen zu minimieren. Die Kombination aus normgerechter Installation, korrekter Erdung, ausreichenden Freiräumen und Arbeitsschutz reduziert potenzielle Gefahren deutlich.

Integration von Kompaktschaltschränken mit Backup-Stromsystemen

In kleinen Einrichtungen spielt die Versorgungssicherheit eine zentrale Rolle. Kompaktschaltschränke für kleine Einrichtungen lassen sich heute problemlos in Backup-Stromsysteme integrieren und ermöglichen so einen zuverlässigen Betrieb auch bei Netzstörungen oder Stromausfällen. Durch ihre kompakte Bauweise eignen sie sich besonders für dezentrale Lösungen, bei denen Platz und Flexibilität entscheidend sind.

Generatoren und USV-Schnittstellen

Die Kombination aus USV-System (Unterbrechungsfreie Stromversorgung) und optionalem Notstromgenerator ist eine bewährte Lösung zur Absicherung kritischer Verbraucher. In einem Kompaktschaltschrank werden dabei Steuerungen, Schutzgeräte und die USV platzsparend untergebracht. Bei einem Netzausfall übernimmt die USV sofort die Versorgung empfindlicher Komponenten wie SPS, Steuerrechner oder Kommunikationsmodule.

Für längere Stromausfälle kann der Kompaktschaltschrank zusätzlich über geeignete Schnittstellen mit einem Generator verbunden werden. Automatische Umschalteinrichtungen sorgen dafür, dass die Energieversorgung nahtlos vom öffentlichen Netz auf den Generatorbetrieb wechselt. Die kompakte Integration reduziert Installationsaufwand, vereinfacht die Wartung und erhöht die Betriebssicherheit.

Besonders für kleine Einrichtungen wie Werkstätten, Bürogebäude oder dezentrale Maschinenanlagen bietet diese Lösung klare Vorteile: geringe Stellfläche, einfache Nachrüstung und normgerechte Umsetzung gemäß relevanter Standards wie IEC 61439. Damit sind Kompaktschaltschränke eine effiziente und zukunftssichere Basis für moderne Backup-Stromkonzepte.

Praxisbeispiel – Einsatz eines Kompaktschaltschranks mit USV in einer kleinen Einrichtung

Eine kleine Werkstatt mit mehreren CNC-Maschinen und einer zentralen Steuerungseinheit steht vor der Herausforderung, bei kurzzeitigen Stromausfällen einen sicheren Anlagenbetrieb zu gewährleisten. Die Steuerung darf nicht abrupt abschalten, da sonst Datenverluste, Maschinenstörungen oder Produktionsausfälle drohen.

Zur Lösung wird ein Kompaktschaltschrank für kleine Einrichtungen eingesetzt, der direkt an der Wand in Maschinennähe montiert ist. Im Schaltschrank befinden sich die SPS, Schutz- und Schaltgeräte sowie eine USV-Einheit, die bei Netzausfall automatisch die Stromversorgung übernimmt. Optional ist der Schaltschrank über eine Schnittstelle mit einem kleinen Notstromgenerator verbunden, um auch längere Ausfälle abzusichern.

Durch diese kompakte und dezentrale Lösung bleibt die Steuerung auch bei Störungen zuverlässig in Betrieb. Gleichzeitig spart der Kompaktschaltschrank wertvollen Platz, lässt sich einfach nachrüsten und erfüllt die relevanten Normanforderungen wie IEC 61439. Das Ergebnis ist eine betriebssichere, platzsparende und normkonforme Lösung, ideal für kleine Einrichtungen mit begrenztem Raumangebot.

Kompaktschaltschränke vs. Standard-Schaltanlagen

Der Unterschied zwischen Kompaktschaltschränken und Standard-Schaltanlagen liegt vor allem in Bauform, Leistungsbereich und Einsatzgebiet. Kompaktschaltschränke sind für kleinere Leistungen und dezentrale Installationen ausgelegt, während Standard-Schaltanlagen als großvolumige, freistehende Systeme für komplexe Energie- und Steuerungsaufgaben eingesetzt werden.

Kompaktschränke werden oft für niedrigere Leistungen oder kleinere Installationen gebaut, aber müssen trotzdem normkonform geprüft sein (z. B. IEC 61439). Grössere Standard-Schaltanlagen haben oft mehr Schutz- und Redundanzniveau sowie umfangreichere Schutz- und Koordinationsanforderungen.

Fazit: Kompaktschaltschränke für kleine Einrichtungen

Kompaktschaltschränke für kleine Einrichtungen bieten die ideale Lösung, wenn Platz, Flexibilität und Sicherheit eine entscheidende Rolle spielen. Mit kompakter Bauweise, hohen Schutzarten wie IP66, Korrosionsbeständigkeit und vielseitiger Innenausstattung lassen sich diese Schaltschränke flexibel an Wänden, Maschinen oder Anlagen montieren. Standardgrößen von 200–1200 mm Breite, 200–1400 mm Höhe und 125–400 mm Tiefe ermöglichen eine einfache Auswahl passend zu kleinen Einrichtungen.

Durch ihre platzsparende und dezentrale Bauweise eignen sich Kompaktschaltschränke für Bürogebäude, kleine Fabriken, Werkstätten oder Einzelhandelsflächen. Sie gewährleisten eine normgerechte Installation gemäß IEC 61439, einfache Integration von USV-Systemen oder Generatoren, effiziente Verkabelung und unkomplizierte Wartung. Maßgeschneiderte Perforationen und Rückwandmontage sparen zudem Zeit bei der Installation und erhöhen die Betriebssicherheit.

Für Betreiber kleiner Einrichtungen bedeutet das: maximale Funktionalität bei minimalem Platzbedarf, zuverlässiger Schutz elektrischer Komponenten und flexible Erweiterungsmöglichkeiten. Kurz gesagt: Kompaktschaltschränke für kleine Einrichtungen sparen Platz, Kosten und Zeit und sorgen gleichzeitig für eine langfristig sichere, effiziente und normgerechte Stromverteilung.
