Bender station
To bend copper busbars up to 160*15 mm simultaneously
Digital controller for bender
To give instructions to the bender station to reach to perfect results
Digital controller for puncher and cutter
To give instructions to the puncher and cutter station to reach to perfect results
Puncher station
To punch copper busbars up to 160*15 mm simultaneously
Hydraulic Power Packs
Equipped with 3 power pack
"*" indicates required fields
모델: HBC-A160 ES/EH
부스바 벤딩 & 펀칭 머신

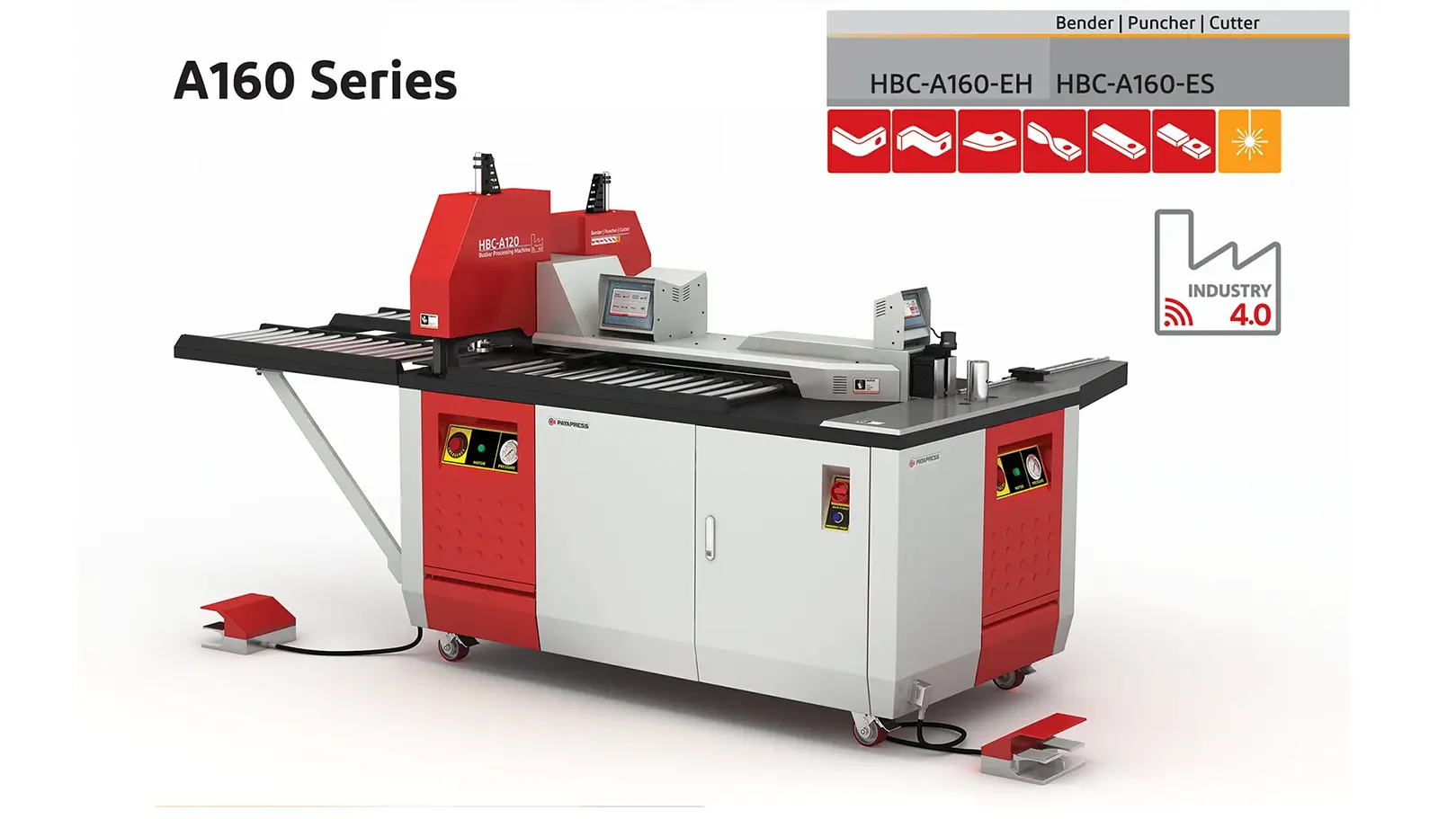

3-in-1 전기 부스바 가공기
3-in-1 부스바 가공기 PAYAPRESS가 생산하는 가장 완성도 높은 부스바 가공기는 벤딩·절단·펀칭의 세 공정을 동시에 수행하며, 국제 표준에 부합하는 최고 수준의 정밀도를 제공합니다. 이 장비의 벤딩 구간에는 종방향 디지털 눈금자(선형 엔코더)가 장착되어 각 벤딩 공정에서 피스톤 변위를 측정·제어하므로 동일 형상의 반복 벤딩을 구현할 수 있습니다. 또한 스프링백 보정 시스템을 적용하여 매우 정밀한 벤딩을 보장합니다. 한편 절단 스테이션은 센터 지향 가이드를 갖추어 최상의 절단 결과를 제공합니다. 이 모델은 특히 유럽 지역에서 구매 비중이 높으며, 표준 규격인 15 × 160 mm까지의 펀칭·절단·벤딩을 무중단으로 수행할 수 있는 것이 이유입니다. 펀처 스테이션에는 레이저 센터 파인더(레이저 포인터)가 적용되며, 옵션으로 프로그래머블 길이 스토퍼를 장착한 경우 펀칭 X·Y축과 커터 Y축에 대해 위치를 프로그래밍할 수 있습니다. 또한 3개의 개별 파워 팩을 탑재하여 각 스테이션을 동시에 가동함으로써 짧은 시간에 정밀한 결과를 얻을 수 있습니다. 아울러 본 장비는 Industry 4.0 기술을 지원하여 인터넷 연결 및 공정 실시간 피드백 수신이 가능합니다.
소개
기술 정보
3-in-1 부스바 가공기 주요 특징

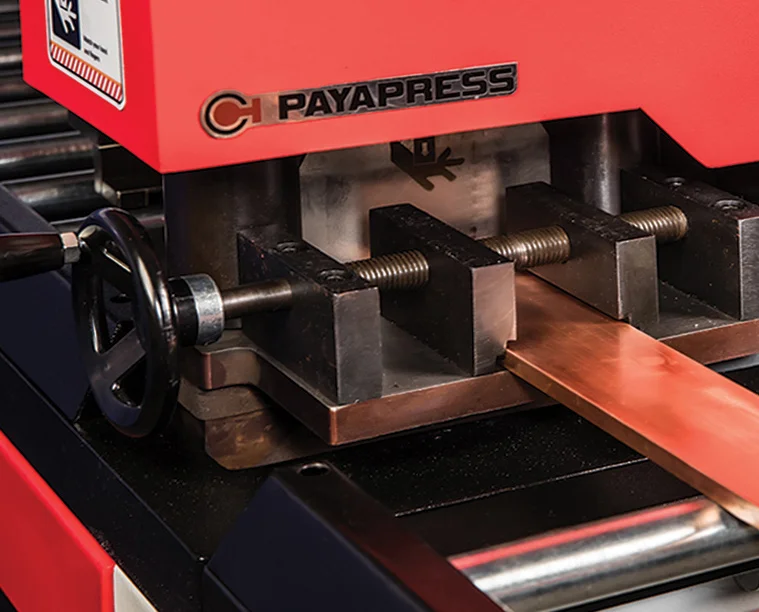

1. HBC-A160 구리 펀처 및 커터 스테이션
펀처·커터 구간은 옵션으로 프로그래머블 길이 스토퍼를 장착할 수 있으며, 펀칭 파트는 X·Y축, 커터 스테이션은 Y축의 필요 위치를 메모리에 저장해 작업합니다. 이 옵션을 적용하면 구리 부스바에 선·점을 직접 표시할 필요가 없고, 작업자 개입을 줄여 정밀도 저하 및 인적 오류를 최소화할 수 있습니다. 또한 펀처 스테이션에는 레이저 포인터가 설계·적용되어 작업 속도와 펀칭 정확도를 향상시키며, PAYAPRESS 부스바 가공기는 이와 같은 기능을 통해 국제 표준에 부합하는 품질을 제공합니다.

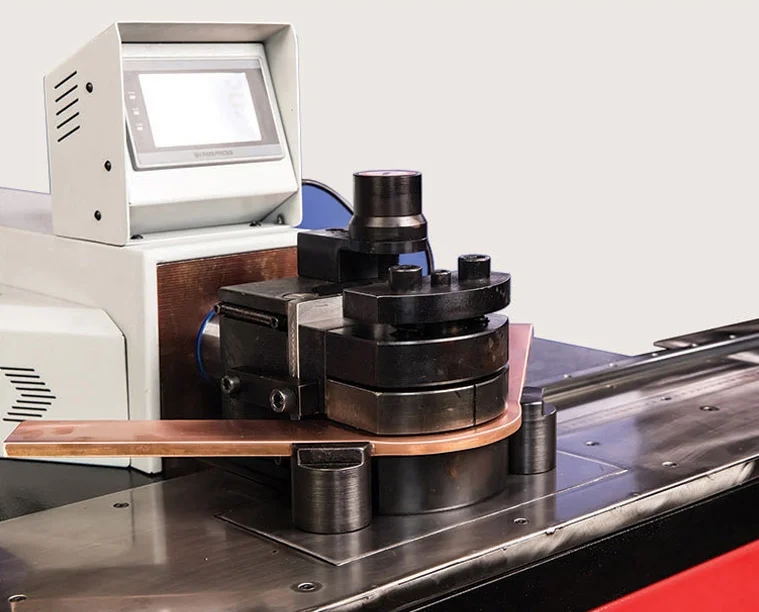

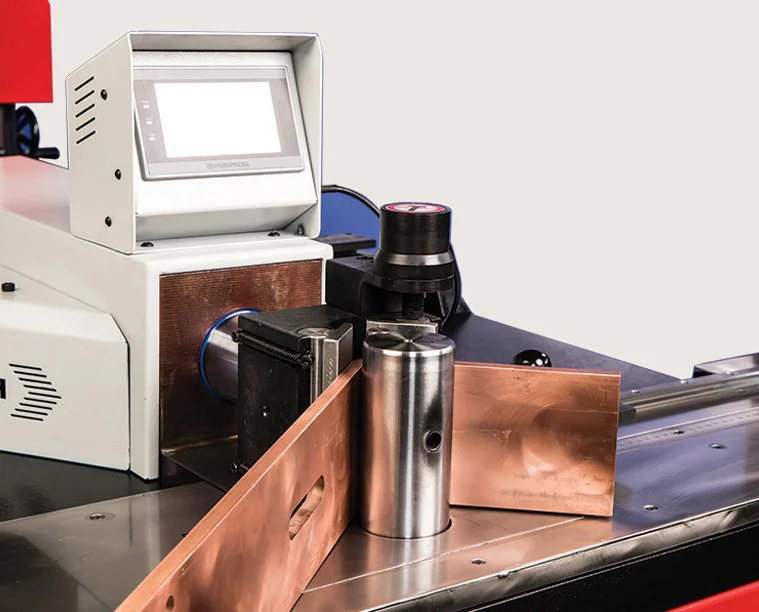

2. 벤딩 스테이션
이 장비의 벤더는 다수의 반복 작업에서도 일관된 결과를 얻기 위해 두 개의 독립 측정 시스템을 갖추고 있습니다.
1) 회전식 측정 시스템: 1회전당 3600 펄스의 해상도를 가진 회전형 엔코더가 벤더의 이동식 회전 플레이트에 직접 연결되어 각도 측정·제어의 정확도를 극대화합니다.
2) 선형 측정 시스템: 자기 스트립과 디지털 수신기로 구성된 디지털 눈금자가 피스톤 로드 끝단에 부착되어, 각 벤딩 공정에서 피스톤의 전진 속도 및 이동량을 실시간으로 측정·제어합니다.

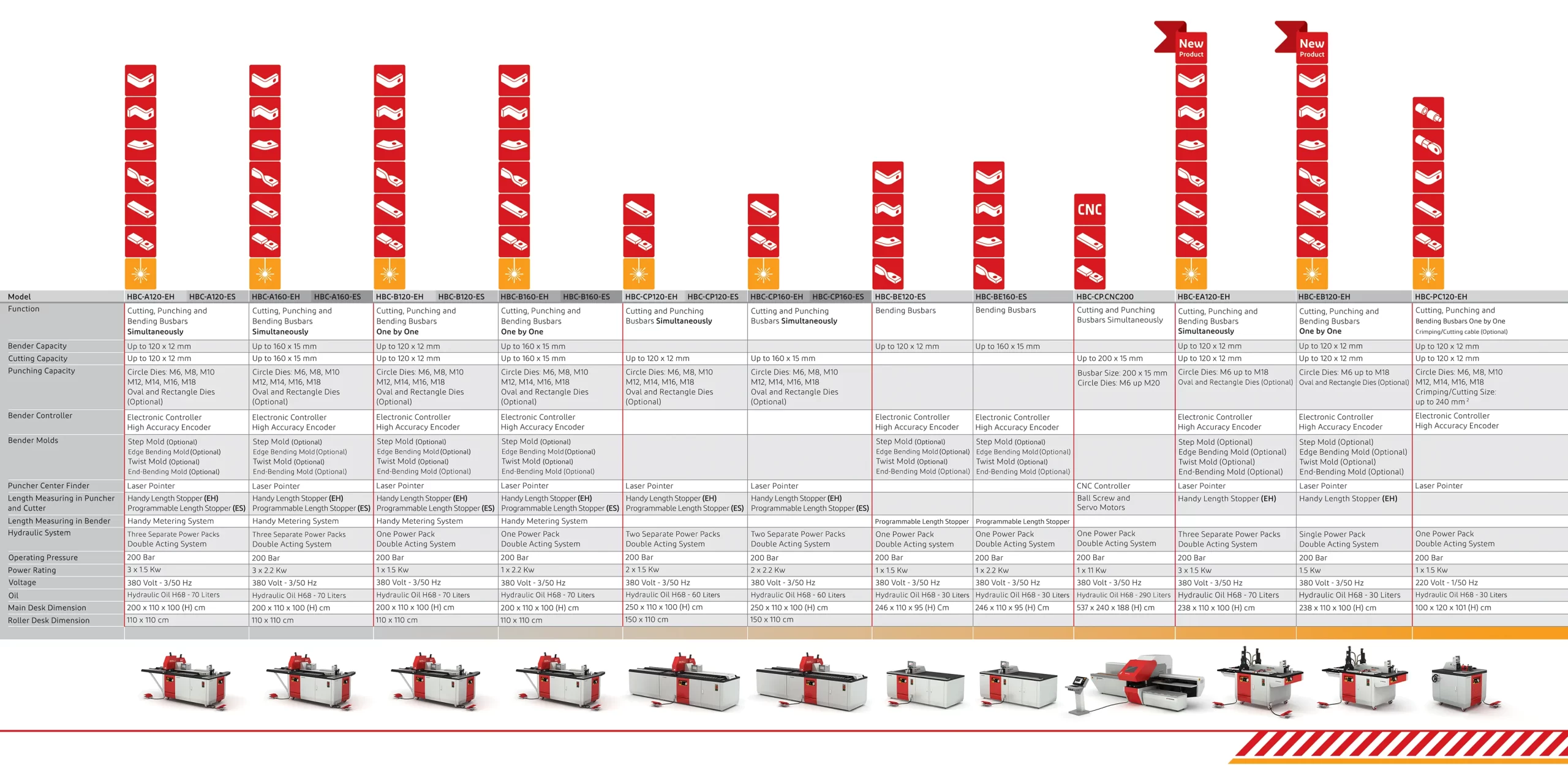

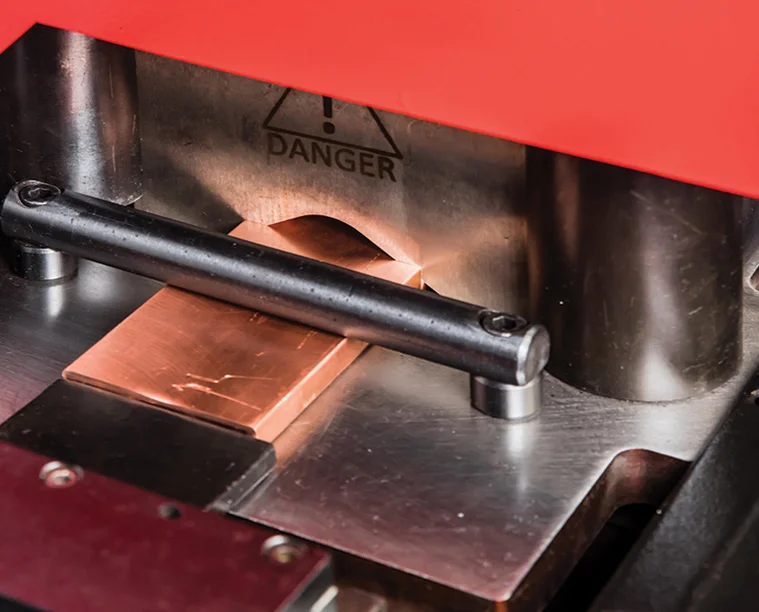

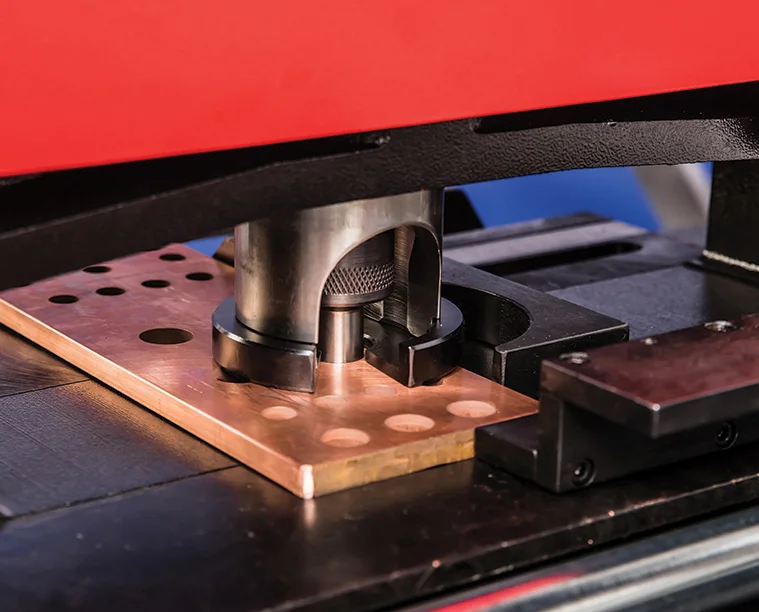

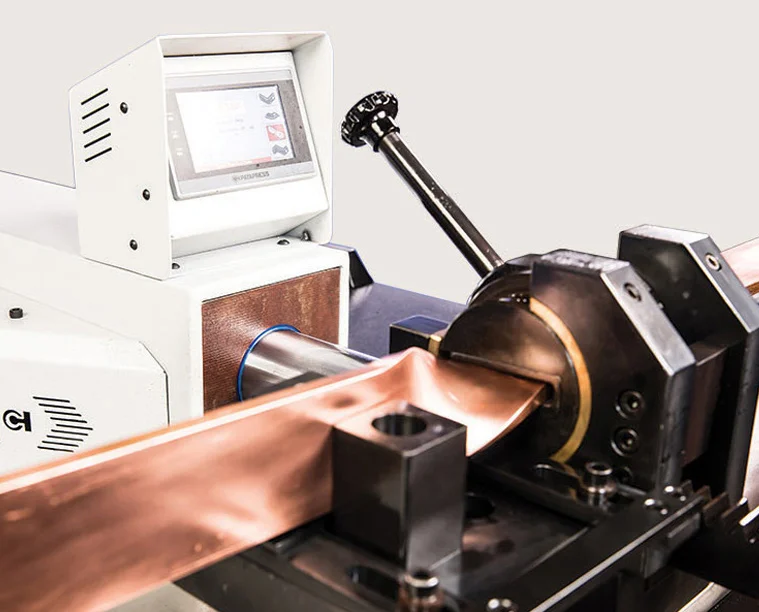

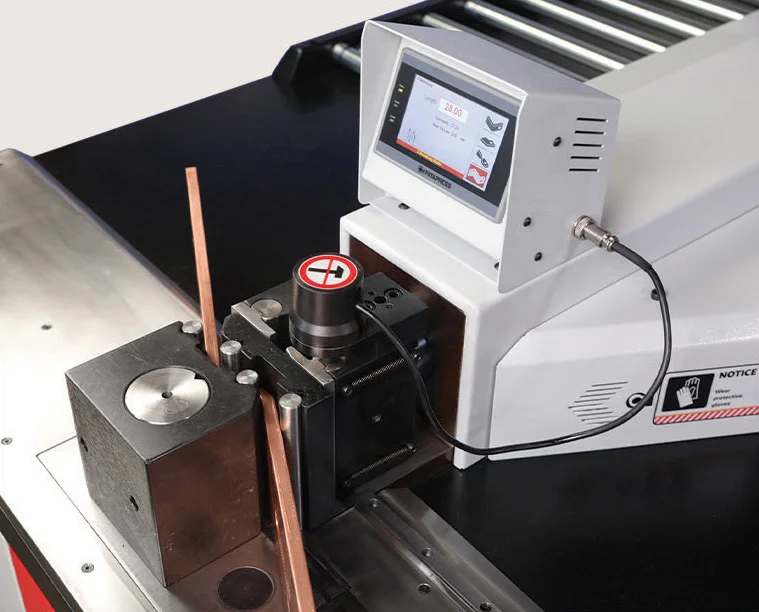

HBC-A160-EH | HBC-A160-ES | MODEL |
|---|---|
| 절단, 펀칭, 벤딩 동시 수행 | 기능 |
| Up to 160 × 15 mm | 벤딩 성능 |
| Up to 160 × 15 mm | 절단 성능 |
| 원형 다이: M6 ~ M18 타원형/직사각형 다이(옵션) | 펀칭 성능 |
| 전자식 컨트롤러 고정밀 엔코더 | 벤딩 컨트롤러 |
| 스텝 벤딩 금형(옵션) 엣지 벤딩 금형(옵션) 트위스트 벤딩 금형(옵션) 숏 레그 벤딩 금형(옵션) | 벤딩 금형 |

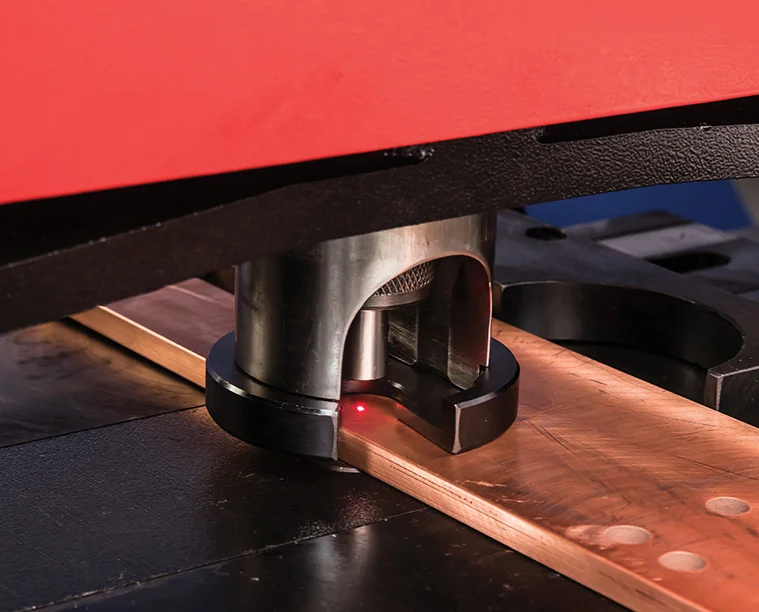

| 레이저 포인터 | 펀칭 중심확인 |

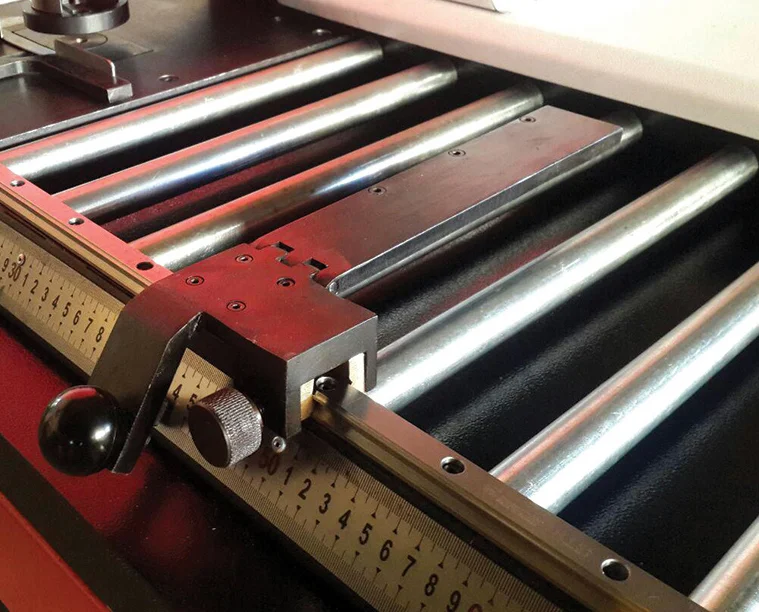

| 수동 길이 스토퍼 (EH) / 프로그래머블 길이 스토퍼(ES) | 길이측정 (펀칭&절단) |
| 3개의 개별 파워 팩 더블 액팅 시스템 | 유압 시스템 |
| 200 Bar | 사용 압력 |
| 3 × 1.5 kW | 정격 전력 |
| 380 volt – 3/50 Hz | 전압 |
| H68 – 70 리터 | 유압 오일 |
| 200 × 110 × 100 (H) cm | 메인 데스크 치수 |
| 110 × 110 cm | 롤러 데스크 치수 |
