Bara işleme makinesinde hassasiyet, makinenin planda istenen ölçüyü, büküm açısını ya da delik konumunu verebilmesidir. Tekrarlanabilirlik ise aynı sonucu seri boyunca parça parça koruyabilmesidir. Bir makine bir kez tutturup seride sapabilir; üretimde asıl önemli olan tekrarlanabilirliktir.
Bara işleme makinesinde hassasiyet, bakır veya alüminyum barayı kesmek, delmek ve bükmek için makine seçerken en çok tartılan başlıklardan biridir. Bu, teknik bir kaprisin ötesindedir: yamuk bir kesim, yanlış konumlanmış bir delik ya da birkaç derece kayan bir büküm açısı; oturmayan parçalara, bakır fireye ve saatlerce süren yeniden işlemeye dönüşür. Üretimde bunun bedeli ağırdır. Bu yazı pano, şalt ve transformatör üreticileri için hazırlandı: hassasiyet nedir, tekrarlanabilirlik nedir ve bir Bara Üretim Makinesi yatırımından önce bu iki değere nasıl bakılır?
Okumayı dinlemeye tercih ediyorsanız, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.
Hassasiyet ve tekrarlanabilirlik: aynı şey değil
Sürekli karıştırılan iki kavramı ayıralım. Hassasiyet, sonucun planda isteneni ne kadar tutturduğudur: kesim boyu, delik konumu, büküm açısı. Tekrarlanabilirlik ise makinenin bu sonucu seri boyunca ne kadar iyi tekrar ettiğidir. Fark neden önemli? Çünkü bir tezgâh ilk parçayı tam tutturup sonraki elli parçada toleransın dışına çıkabilir. Bir kez doğrudur ama tekrarlanabilir değildir. Seri üretimde işletmeyi kurtaran şey tek bir isabet değil, tekrarlanabilirliktir. Makine sınıfı da burada belirleyicidir: ekonomik ve profesyonel bara makinesi arasındaki fark çoğu zaman ilk parçada değil, beş yüzüncü parçada ortaya çıkar.

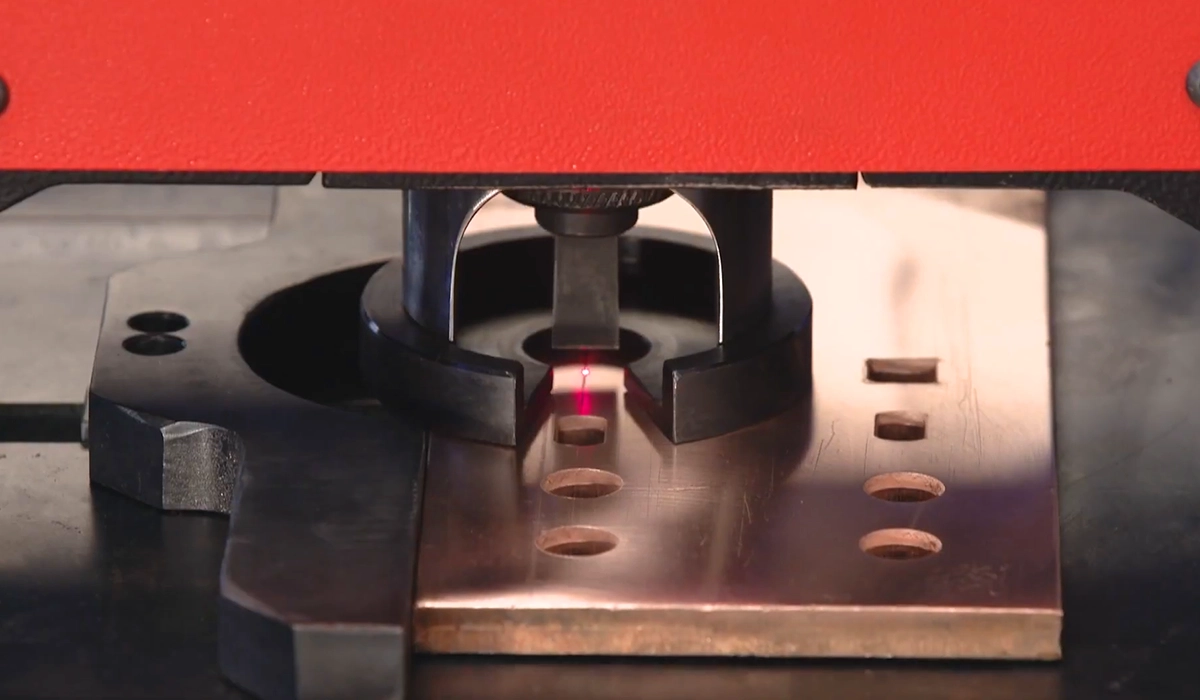

Kesme, delme ve bükme neden önemli?
Üç işlemde farklı şeyler risktedir. Kesmede doğru boy, zorlama ekleri ve baskıyla montajı önler. Delmede delik konumu her şeydir: delik kayarsa cıvatalı bağlantı tam oturmaz ve gevşek bir bağlantı zamanla ısınan bir noktaya dönüşür. Bükmede sabit bir büküm açısı, baranın panoya ya da transformatöre ilk seferde oturmasını sağlar. Toleransı seri boyunca tutan bir makine, yeniden işlemeyi ve bakır bara firesini azaltır; para asıl orada kaçar.
Bara işleme makinesinde hassasiyeti ne etkiler?
Bara işleme makinesinde hassasiyet tek bir kaynaktan gelmez. Kumanda önemlidir: iyi bir CNC, elle ayara göre daha iyi konumlar. Tahrik önemlidir: servo ve hidrolik tahrikin tekrarlanabilirlik seviyesi birbirinden farklıdır. Gövde rijitliği önemlidir; yük altında esneyen bir şasi toleransı alıp götürür. Zımba ve kalıp takımının durumu ile düzenli kalibrasyon da aynı ölçüde belirleyicidir. Bir de ölçüm tarafı vardır: dijital cetvel ve konum geri beslemesi, sapmayı büyümeden yakalar. Buna malzemeyi de ekleyin: bakır ve alüminyum aynı davranmaz; bakır bara üretimi aşamasında kalınlığı düzensiz kalmış bir bara, en iyi programı bile bozar.
CNC neden manuel makineden daha iyi tekrarlar?
| Kriter | Manuel Bara Makinesi | CNC Bara İşleme Makinesi |
|---|---|---|
| Konumlama | Operatör, elle ölçüm ve dayama | Programlı, otomatik eksen konumlama |
| Seri tutarlılığı | Parça başına değişir; vardiya sonunda sapma artar | 1. parça ile 500. parça aynı programı kullanır |
| Model değişim süresi | Uzun; her modelde yeniden ayar | Kısa; kayıtlı programı çağırmak yeterli |
| Operatör bağımlılığı | Yüksek; tolerans ustanın tecrübesine bağlı | Düşük; kısa eğitimle çalıştırılır |
| Fire ve yeniden işleme | Ayar parçaları ve hatalı delik nedeniyle daha yüksek | Program doğrulandıktan sonra minimum |
| İzlenebilirlik | Kayıt tutulmaz; ayar operatörün elinde | Program dosyası kayıt altındadır, tekrar çağrılabilir |
| Uygun üretim profili | Düşük adet, tek seferlik iş, prototip, saha tamiri | Orta ve yüksek seri, çok modelli pano üretimi |
| İlk yatırım | Düşük | Yüksek; fire ve işçilik tasarrufuyla geri döner |
Manuel makine ile CNC arasındaki asıl fark buradadır. CNC programı — ölçüler, sıra, konumlar — hafızada tutar ve bir numaralı parçada da beş yüzüncüde de aynı şekilde uygular. Dağılımın ana kaynağı olan operatör değişkenliği devreden çıkar: elle yapılan her ölçüm ve ayarda bir hata payı girer. Otomatik konumlama ve kayıtlı programlarla seri tutarlı çıkar; operatör her parçada ölçü taşımak yerine süreci denetler. Bu yeteneği kimlerin sunduğunu görmek için Türkiye’de en iyi CNC bara makinesi üreticileri listesine bakabilirsiniz.
Tolerans ne kadar olmalı? ISO 2768 genel toleransları
Bara işleme makinesinde hassasiyet konuşulurken iki ayrı soru birbirine karışır: çizim hangi toleransı istiyor ve makine hangi toleransı tutabiliyor? İlkinin cevabı çizimdedir. Ölçü üzerinde ayrı bir tolerans yazılmamışsa mühendislik çizimleri genel toleranslara, yani ISO 2768-1:1989 standardına atıf yapar. Tolerans sınıfı (f/m/c) çizimin başlık bloğunda belirtilir; sınıf seçimi çizim sahibinindir, genel imalatta en sık görülen sınıf orta (m) sınıftır. Aşağıdaki değerler standardın Tablo 1 (doğrusal ölçüler) ve Tablo 3 (açısal ölçüler) verilerinden alınmıştır.
| Nominal ölçü aralığı (mm) | f – hassas | m – orta | c – kaba |
|---|---|---|---|
| 0,5 – 3 | ±0,05 | ±0,1 | ±0,2 |
| 3 – 6 | ±0,05 | ±0,1 | ±0,3 |
| 6 – 30 | ±0,1 | ±0,2 | ±0,5 |
| 30 – 120 | ±0,15 | ±0,3 | ±0,8 |
| 120 – 400 | ±0,2 | ±0,5 | ±1,2 |
| 400 – 1000 | ±0,3 | ±0,8 | ±2 |
| 1000 – 2000 | ±0,5 | ±1,2 | ±3 |
| Açının kısa kenar uzunluğu (mm) | f ve m sınıfı | c sınıfı |
|---|---|---|
| 10’a kadar | ±1° | ±1°30′ |
| 10 – 50 | ±0°30′ | ±1° |
| 50 – 120 | ±0°20′ | ±0°30′ |
| 120 – 400 | ±0°10′ | ±0°15′ |
| 400’den büyük | ±0°5′ | ±0°10′ |
Bu tablolar makinenin ne yapabildiğini değil, çizimin ne istediğini söyler. Örneğin 6–30 mm aralığındaki bir delik merkez ölçüsü için orta sınıf ±0,2 mm ister; makinenin tekrarlanabilirliği bu payın belirgin şekilde altında kalmalıdır ki takım aşınması ve malzeme dağılımı için yer kalsın. Üreticinin beyan ettiği tekrarlanabilirlik değeri bir başlangıç noktasıdır; doğrulama fabrika kabul testinde (FAT), sizin çiziminiz ve sizin baranızla yapılır. Hangi bara ölçüsü ve kalınlığının hangi makine sınıfına düştüğünü görmek için alçak gerilim panoları için bara işleme makinaları rehberine bakın.
Hassasiyeti kaybettiren 5 hata
Sahada karşılaşılan sapmaların büyük kısmı makinenin kendisinden değil, kullanımından gelir. En sık görülen beş hata, her birinin fiziksel mekanizması ve önleyen karar:
- Aşınmış zımba ve kalıp: kesme boşluğu büyür; delik çapı genişler, çapak oluşur ve zımba giriş anında kaydığı için konum sapar. Karar: aşınmayı periyodik ölçün, kesme boşluğunu bara kalınlığına göre kontrol edin ve takımı ömrünün sonunda değil öncesinde değiştirin.
- Kirli dayama ve referans yüzeyi: dayamaya yapışan çapak veya talaş, her parçayı farklı bir sıfır noktasından başlatır; zincirleme ölçülerde hata parçadan parçaya birikir. Karar: dayamayı her seri başında temizleyin, ölçüleri zincirleme değil tek referanstan verin.
- Yetersiz sıkma (kelepçeleme): delme kuvveti altında bara kayar; delik oval çıkar ve konumdan uzaklaşır. Karar: kelepçe basıncını ve destek noktalarını bara kesitine göre ayarlayın, uzun baralarda serbest ucu destekleyin.
- Geri esnemeyi (springback) hesaba katmamak: bakır ve alüminyum büküm sonrası farklı oranda geri açılır; aynı program iki malzemede farklı açı verir. Karar: programı malzemeye ve alaşıma göre ayırın, her seri başında ilk parçanın açısını ölçüp düzeltin.
- Takım değişiminden sonra kalibrasyonu atlamak: yeni takım eski sıfır noktasıyla çalışır ve sistemik bir kayma bütün seriye yayılır; hidrolik yağ ısındıkça oluşan küçük sürüklenmeler de aynı sonuca yol açar. Karar: her takım değişiminden ve her vardiya başında referans parça ile sıfır noktasını doğrulayın.
Bu hataların bedeli, akım yükseldikçe büyür: yüksek akımlı hatlarda kaymış bir delik yalnızca montaj sorunu değil, sıcak nokta demektir. Bu yüzden yapay zeka veri merkezlerinde bakır bara uygulamaları, delik konumu toleransında en az esneklik tanıyan alanlardan biridir.
makinelerimizi sahada izleyin
Almadan önce nasıl değerlendirilir?
İmzadan önce sıfat değil, sayı isteyin. Hassasiyete özel birkaç kontrol: kesme, delme ve bükme için hassasiyet ve tekrarlanabilirlik değerlerini ayrı ayrı ve yazılı isteyin; kendi çiziminiz ve kendi baranızla numune parça işletin; gövde rijitliğine ve zımba-kalıp takımının durumuna bakın; kalibrasyon prosedürünü ve aralığını sorun. En sağlam yöntem, fabrika kabul testini (FAT) sözleşmeye yazmaktır: aynı programla art arda işlenen bir parti parçanın ölçümü, tekrarlanabilirliği sıfat değil sayı olarak önünüze koyar. Kapasite, malzeme desteği, servis ve yedek parça gibi genel başlıklar için bara işleme makinesi alırken dikkat edilmesi gerekenler rehberi ayrıntılı bir liste sunar.
Hassasiyet montajda kendini gösterir
Sonuçta bara işleme makinesinde hassasiyet ve tekrarlanabilirlik yalnızca teknik föydeki iki satır değildir; montajda, firede ve fabrikanın veriminde görülür. Kazanç somuttur: daha az fire, daha az yeniden işleme, daha hızlı üretim ve tekrar siparişlerde daha yüksek güven. İlk yatırım farkının ne kadar sürede geri döndüğünü bara işleme makinesi fiyatları rehberinde sınıf sınıf karşılaştırabilirsiniz. İyi işlenmiş bir bara ilk seferde oturur, doğru sıkılır ve panonun sıcaklık artışı açısından TS EN IEC 61439’a uygun kalmasına yardım eder; Türkiye’de bu tesisler ayrıca Elektrik Kuvvetli Akım Tesisleri Yönetmeliği çerçevesindedir. Ekipman karşılaştırıyorsanız mantıklı olan, hassasiyet ve tekrarlanabilirlik verilerini, bara aralığını ve otomasyon seviyesini istemek ve karar vermeden önce bir mühendisle konuşmaktır. PAYAPRESS’te bakır bara işleme makineleri tarafındayız; bu kısımda yardımcı olabiliriz.
Doğru makineyi seçmek için tek başınıza karar vermeyin. Bara kesitinizi, kalınlığınızı ve aylık adedinizi gönderin; PAYAPRESS mühendisleri hassasiyet ve tekrarlanabilirlik verileriyle birlikte size uygun bara işleme makinesi modelini önersin.
