Bara üretim makinesi; şalt panolarında, kontrol panolarında ve elektrik dağıtım sistemlerinde kullanılan bakır veya alüminyum baraların kesilmesi, delinmesi ve bükülmesi için tasarlanmış özel bir endüstriyel ekipmandır. Bu makineler, 120×12 mm’ye kadar bara işleyen taşınabilir 3’ü 1 arada ünitelerden, hassas otomasyonla 200×15 mm ve üzeri kapasiteye ulaşan CNC kesme-delme merkezlerine kadar geniş bir yelpazede yer alır. Bu rehber; bara çeşitlerini, bara seçim tablosunu, makine tiplerini ve doğru ekipmanı seçme kriterlerini bir arada ele alır. Aşağıda, kesme, delme ve bükme yeteneklerini bir arada sunan modern bir CNC bara makinesi görülmektedir.
Kolaylığınız için, dinlemeyi tercih ediyorsanız, makalenin geri kalanını aşağıdaki ses dosyası üzerinden dinleyebilirsiniz.
Bara Üretim Makinesi Nedir?
Bara üretim makinesi, bakır ve alüminyum baraları üç temel işlemle hazırlayan endüstriyel bir ekipmandır: hassas uzunlukta kesme, montaj donanımı için delik ve yuva delme ve pano içine sığacak açılarda bükme. Bu üç işlem birlikte “baralama” adını alır. Makine; elektrik dağıtım sistemlerinin, şalt pano gruplarının ve kontrol panolarının üretiminde el aletlerinin yerini alarak hem çevrim süresini hem de ölçü sapmalarını düşürür.
Manuel işlemeden CNC kontrollü sistemlere geçiş, bara üretimini kökten dönüştürmüştür. Bu sayede üreticiler daha sıkı toleranslara, daha hızlı üretime ve daha az malzeme israfına ulaşabilmektedir. Modern makineler; servo tahrikli konumlandırma, hidrolik güç sistemleri ve programlanabilir boy stoperlerini bir araya getirerek sürecin her adımını tekrarlanabilir hâle getirir.
Ürün grubunun tamamını ve istasyon detaylarını bara işleme makinesi kategorimizde inceleyebilirsiniz.
Bara Nedir, Baralama Ne Demek?
Bara (İngilizcede busbar), elektrik enerjisini tek bir giriş noktasından birden fazla çıkışa dağıtan, genellikle dikdörtgen kesitli bakır veya alüminyum iletkendir. Kablonun aksine sabit kesitlidir, mekanik olarak taşınır ve yüksek akımı düşük kayıpla iletir. Baralama ise bu iletkenin panoya göre ölçülendirilmesi, kesilmesi, delinmesi ve bağlantı noktalarına ulaşacak şekilde bükülmesi işlemidir.
Kısacası aradaki fark şudur: bara malzemedir, baralama süreçtir, bara üretim makinesi ise bu süreci yapan ekipmandır.
Bara Çeşitleri
- Çıplak bakır bara (E-Cu): En yaygın seçenek. Yüksek iletkenlik sağlar, ancak yüzeyi zamanla oksitlenir.
- Kalay veya gümüş kaplı bakır bara: Temas direncini yıllar boyunca kararlı tutar; sık sökülüp takılan bağlantılarda tercih edilir.
- Alüminyum bara: Belirgin biçimde hafiftir. Aynı akımı taşımak için bakıra göre yaklaşık %50-60 daha büyük kesit gerekir.
- İzoleli / sandviç bara: Fabrikada yalıtılmış, kompakt busway sistemlerinde kullanılır.
- Esnek lamine bara: İnce bakır katmanlardan oluşur; titreşimli veya hareketli bağlantılarda kullanılır.
Malzeme sınıfları, hadde süreçleri ve uygulama alanları hakkında ayrıntılı bilgi için bakır bara üretimi yazımızı okuyabilirsiniz.
makinelerimizi sahada izleyin

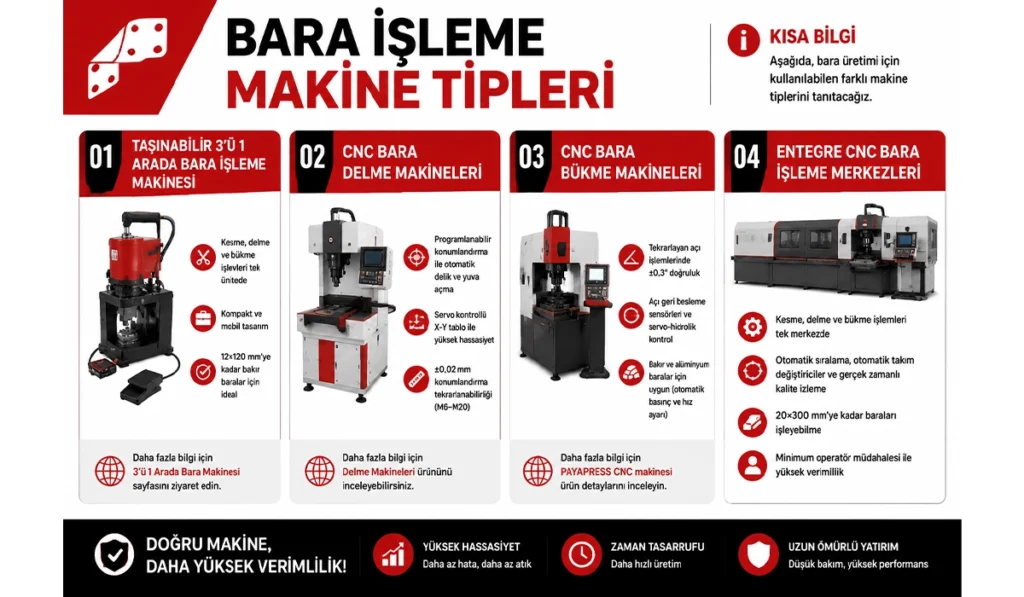

Bara Üretim Makinesi Tipleri
Aşağıda, bara üretimi için kullanılan dört ana makine sınıfını tanıtıyoruz.
Taşınabilir 3’ü 1 Arada Bara Makinesi
3’ü 1 arada bara makinesi; kesme, delme ve bükme işlevlerini tek bir gövdede birleştirir. Ayrı hidrolik güç üniteleriyle çalışan modellerde üç istasyon paralel çalışabilir; bir bara bükülürken bir sonraki delinir. Bu sınıf genellikle 120×12 mm’ye kadar bakır ve alüminyum baraları işler, bu da alçak gerilim pano üretiminin büyük bölümünü kapsar.
Başlıca avantajları; düşük ilk yatırım, kısa kurulum süresi, tekerlekli gövde sayesinde atölye içinde yer değiştirebilme ve tek makineyle tüm süreci tamamlayabilmedir. Sınırı ise adet: yüksek hacimli, çok delikli işlerde çevrim süresi CNC’nin gerisinde kalır. Giriş seviyesi ile üst segment arasındaki farkı görmek için ekonomik ve profesyonel bara makinesi karşılaştırmamızı inceleyin.
CNC Bara Delme Makineleri
CNC bara delme makineleri, programlanabilir konumlandırmayla otomatik delik ve yuva açar. Servo kontrollü tablalar barayı konumlandırırken hidrolik zımba her strokta aynı kuvveti uygular; böylece delik çapı ve çapak seviyesi partiden partiye değişmez. Bu makineler tipik olarak M6’dan M20’ye kadar yuvarlak kalıplarla çalışır ve DXF/DWG dosyalarından doğrudan delik deseni okuyabilir.
Konumlandırma tekrarlanabilirliği üreticiden üreticiye değişir ve satın alma öncesinde fabrika kabul testiyle kendi parçanız üzerinde doğrulanmalıdır. Ölçüm yöntemleri ve tolerans kavramları için bara işleme makinesinde hassasiyet yazımıza göz atabilirsiniz.
CNC Bara Bükme Makineleri
Özel tasarlanmış CNC bükme üniteleri, tekrarlayan açı işlemlerinde manuel bükücülere göre çok daha kararlı sonuç verir. Açı geri besleme enkoderi ve servo-hidrolik kontrol, binlerce bükme boyunca aynı açıyı korur. Alüminyum işleyen versiyonlar, alaşımın farklı geri yaylanma davranışına göre basıncı ve hızı ayarlar.
Bu sınıftaki modelleri bara bükme makinesi kategorisinde bulabilirsiniz.
Entegre CNC Bara İşleme Merkezleri
En üst segment çözüm, tam entegre CNC merkezidir. Bu sistemler kesme, delme ve bükmeyi bilgisayar kontrollü sıralama, otomatik kalıp değiştirme ve gerçek zamanlı ölçüm ile birleştirir. Minimum operatör müdahalesiyle geniş kesitli baraları işleyebildikleri için, çok çeşitli ürün gruplarının aynı hatta üretildiği fabrikalar için uygundur.
Bu segmentin tamamı CNC bara işleme makinesi kategorisinde yer alır.
Bara Seçim Tablosu: Hangi Bara Ölçüsü, Hangi Akım?
Makine seçimi, aslında bara seçimiyle başlar. Panonuzun taşıyacağı akım bara kesitini belirler; bara kesiti de makinenin gereken kapasitesini belirler. Aşağıdaki değerler, çıplak E-Cu bakır baralar için DIN 43671’e göre 35 °C ortam sıcaklığı ve 65 °C bara sıcaklığındaki sürekli akım değerleridir.
| Bara Ölçüsü (G × K) | Kesit (mm²) | Sürekli Akım @65 °C | Sürekli Akım @85 °C | Tipik Kullanım |
|---|---|---|---|---|
| 12 × 5 mm | 60 | 188 A | 248 A | Küçük dağıtım panosu, kolon bağlantısı |
| 15 × 5 mm | 75 | 222 A | 293 A | Kontrol panosu, motor merkezi çıkışı |
| 20 × 5 mm | 100 | 274 A | 362 A | 60 mm bara sistemi, sigorta altlıkları |
| 25 × 5 mm | 125 | 327 A | 432 A | Orta boy dağıtım panosu |
| 30 × 5 mm | 150 | 379 A | 500 A | Ana kesici bağlantısı |
| 12 × 10 mm | 120 | 302 A | 398 A | Dar hacimli, yüksek akımlı bağlantı |
| 20 × 10 mm | 200 | 427 A | 564 A | Şalt panosu dikey bara |
| 30 × 10 mm | 300 | 573 A | 756 A | Ana bara, trafo çıkışı |
Tablodaki değerler tek bara içindir ve serbest havada geçerlidir. Pratikte üç nokta bu değerleri değiştirir. Birincisi ortam sıcaklığı: 35 °C üzerine çıkıldığında DIN 43671’in k2 düzeltme faktörü uygulanır. İkincisi kapalı pano etkisi: IP 54 ve üzeri muhafazalarda soğutma zayıflar ve akım düşer. Üçüncüsü paralel bara sayısı: iki bara yan yana konduğunda kapasite iki katına çıkmaz, gölgeleme etkisi nedeniyle daha azı elde edilir.
Pano içi yerleşim, kısa devre dayanımı ve güvenlik gereksinimlerinin bara tasarımına etkisi için alçak gerilim panoları için bara işleme makinaları yazımızı okumanızı öneririz.
Kaynak: DIN 43671’e göre E-Cu bara sürekli akım tablosu.
Bara Ölçünüze Göre Makine Sınıfı Seçimi
| İşlediğiniz En Büyük Bara | Günlük Hacim | Önerilen Makine Sınıfı |
|---|---|---|
| ≤ 120 mm genişlik, ≤ 12 mm kalınlık | Düşük – orta | 3’ü 1 arada ünite (120×12 sınıfı) |
| 120-160 mm genişlik | Orta | 160 sınıfı kesme-delme + ayrı bükme ünitesi |
| 160-200 mm genişlik, 15 mm kalınlık | Yüksek, çok delikli | CNC kesme-delme merkezi (200 sınıfı) |
| 200 mm üzeri veya çok çeşitli parti | Sürekli üretim | Entegre CNC işleme merkezi |
Bara Makinesi Teknik Özellikleri: Model Karşılaştırması
Aşağıda, iki farklı sınıftan PAYAPRESS modelinin teknik değerleri karşılaştırılmıştır. Soldaki sütun kompakt 3’ü 1 arada üniteyi, sağdaki sütun CNC kesme-delme merkezini temsil eder.
| Teknik Özellik | HBC-A120 (3’ü 1 arada) | HBC-CP.CNC200 (CNC) |
|---|---|---|
| İşlev | Kesme + delme + bükme (eş zamanlı) | Kesme ve delme (CNC kontrollü) |
| Maks. kapasite | 120 × 12 mm | 200 × 15 mm |
| İşlenebilen genişlik / kalınlık | 15-120 mm / 3-12 mm | 200 mm’ye kadar / 15 mm’ye kadar |
| Kalıp aralığı | Ø20 mm’ye kadar | Yuvarlak kalıplar M6-M20 |
| Kuvvet | 220 KN bükme / 160 KN kesme / 160 KN delme | 400 KN (40 ton) |
| Konumlandırma | Elle (EH) veya programlanabilir stoper (ES) | Servo konumlandırmalı CNC kontrol ünitesi |
| Uzunluk ölçüm sistemi | Dijital kontrolör | Bilyalı vida ve servo motorlar |
| Hidrolik sistem | Üç ayrı güç ünitesi, 200 bar | Tek güç ünitesi, çift etkili, 200 bar |
| Toplam güç | 5 kW | 1 × 11 kW |
| Voltaj | 380 V AC / 50 Hz | 380 V – 3 Faz / 50 Hz |
| Hidrolik yağ | 70 L | H68 – 290 L |
| Gerekli operatör | 3’e kadar (eş zamanlı) | 1 |
| Boyutlar (U × G × Y) | 200 × 110 × 174 cm | 537 × 240 × 188 cm |
| Ağırlık | 900 kg | Talep üzerine |
Aradaki en kritik fark yerleşim alanıdır: CNC merkezin ana tezgâhı 5,4 metre uzunluğundadır ve besleme tarafında ek manevra payı ister. Atölye planınızı çizmeden CNC sınıfına karar vermeyin.
Doğru Bara Üretim Makinesini Seçmek
Seçim yaparken mevcut ve gelecekteki üretim ihtiyaçlarınızı birlikte değerlendirmeniz gerekir. İlk adım olarak tüm aktif projelerinizdeki maksimum bara ölçülerini (hem kalınlık hem genişlik) belgeleyin. Ardından dağıtım kapasitesindeki olası yükseltmeleri ve daha büyük iletken gerektiren yeni pazarları hesaba katarak ihtiyacınızı 3-5 yıl ileriye projekte edin.
Bara Makineleri İçin Seçim Kriterleri
- Malzeme kapasitesi: Bakır ve alüminyum için maksimum kalınlık × genişlik değerini ayrı ayrı doğrulayın.
- Delik desenleri: Kalıp ölçülerinin (M6-M20) montaj donanımınızla uyuştuğunu teyit edin.
- Bükme tipleri: Makinenin düz, kenar, ofset ve burma bükmelerin hangilerini desteklediğini sorun.
- Doğruluk gereksinimi: Makine toleranslarını tasarım toleransınızla karşılaştırın, üretici beyanını fabrika kabul testiyle doğrulayın.
- Üretim hacmi: Çevrim sürelerini günlük ve haftalık hedeflerinize göre hesaplayın.
- Yerleşim alanı ve güç: Makine boyutunun ve kurulu gücün mevcut altyapınıza uyduğunu kontrol edin.
- Operatör sayısı: Eş zamanlı üç istasyonlu makineler ancak üç operatörle tam verim verir.
Teklif toplama ve muayene aşamasındaki kontrol listesinin tamamı için bara işleme makinesi alırken dikkat edilmesi gerekenler yazımızı inceleyin.
Bara Üretiminde Sık Yapılan 6 Hata
Sahada gördüğümüz sorunların çoğu makine arızasından değil, seçim ve kullanım hatalarından kaynaklanır. En sık karşılaşılan altı tanesi şunlardır.
1. Kapasiteyi yalnızca nominal genişliğe göre seçmek. “120 mm” değeri genellikle maksimum genişliği ifade eder; aynı makine 120 mm genişliği maksimum kalınlıkta delerken farklı kuvvet ister. Teklif alırken kapasiteyi en zorlu genişlik-kalınlık kombinasyonunuzda sorun.
2. Bükme yarıçapını göz ardı etmek. İç bükme yarıçapı bara kalınlığının altına indiğinde bakırın dış lifi çekmeye zorlanır ve mikro çatlak oluşur. Çatlak ilk anda görünmez, ancak yıllar içinde termal döngüyle büyür. Genel kural: iç yarıçap ≥ bara kalınlığı.
3. Alüminyumda geri yaylanmayı telafi etmemek. Alüminyum, bakıra göre belirgin biçimde daha fazla geri yaylanır. Bakır için ayarlanmış açı programıyla alüminyum büken atölyeler, panoda oturmayan parçalar üretir ve bunları elle zorlayarak bağlar. Bu zorlama, bağlantıda kalıcı gerilme bırakır.
4. Kalıp ve bıçak bakımını ertelemek. Aşınmış kalıp çapaklı delik açar. Çapak, cıvata altındaki gerçek temas alanını küçültür; temas direnci artar ve bağlantı ısınır. Kızılötesi kamerayla yakalanan sıcak noktaların önemli bir kısmının kökeni delme kalitesidir.
5. Kesim planını optimize etmemek. Boy hesabı yapılmadan kesilen barlarda hurdaya giden bakır miktarı hızla büyür. Bakır fiyatı düşünüldüğünde bu, yıllık bazda ciddi bir kalemdir; bakır bara firesini azaltma yöntemlerini ayrı bir yazıda ele aldık.
6. Satın almadan önce kendi parçanızla test etmemek. Katalog değerleri standart numunelerle elde edilir. Kendi bara ölçünüz, kendi delik deseniniz ve kendi malzeme sınıfınızla yapılan fabrika kabul testi, teklif aşamasında talep edilmesi gereken en değerli maddedir.
Bara Üretim Ekipmanının Uygulama Alanları
Bara makineleri elektrik altyapısında geniş bir uygulama yelpazesine hizmet eder. Şalt pano üretiminde bakır bara delme makinesi, devre kesiciler ve ayırıcı şalterler için hassas montaj delikleri açar. Kontrol panosu üreticileri, kompakt panolara sığan özel dağıtım blokları için bükme ve delme ünitelerine güvenir. Güç dağıtım şirketleri ise binlerce amper taşıyan trafo merkezi baraları için ağır hizmet tipi ekipman kullanır.
Yenilenebilir enerji sektörü, güneş inverteri grupları ve batarya enerji depolama sistemleri için giderek daha fazla otomatik bara üretimine yönelmektedir. Elektrikli araç şarj altyapısı üreticileri de şarj istasyonlarının saha kurulumunda taşınabilir bara makinelerini tercih eder. En hızlı büyüyen talep ise veri merkezlerinden geliyor; yapay zeka veri merkezlerinde bakır bara kullanımı, rack başına düşen gücün artmasıyla birlikte tamamen yeni kesit ve tolerans gereksinimleri doğuruyor.
| Makine Tipi | Kapasite (G × K) | Konumlandırma | En Uygun Uygulamalar | Yatırım Düzeyi |
|---|---|---|---|---|
| Taşınabilir 3’ü 1 Arada Sistem | 120 × 12 mm’ye kadar | Elle veya programlanabilir stoper | Saha çalışması, küçük partiler, bakım | Düşük |
| Profesyonel Bükme Makinesi | 160 × 12-15 mm’ye kadar | Açı enkoderli servo kontrol | Tekrarlayan bükmeler, orta ölçekli üretim | Orta |
| CNC Kesme-Delme Merkezi | 200 × 15 mm | Servo konumlandırmalı CNC | Karmaşık delik desenleri, yüksek adet | Orta-Yüksek |
| Entegre İşleme Merkezi | 200 mm ve üzeri | Tam otomatik sıralama | Çok çeşitli üretim, sürekli hat | Yüksek |
Bara Makinesi Yatırımını Değerlendirme
Yatırım kararı, tek başına satın alma bedeliyle değil kapasite eşleşmesiyle ilgilidir. Kapasitesi bir sınıf altta kalan bir ünite ilk yıl içinde ikinci bir makine almanıza yol açar; gereğinden büyük bir CNC merkez ise atölye alanınızı ve kurulu gücünüzü boş yere bağlar. Bu yüzden karşılaştırmaya bara ölçünüz ve günlük adediniz üzerinden başlayın.
Toplam sahip olma maliyetine satın alma bedelinin yanında kalıp ömrü, hidrolik bakım, yedek parça temin süresi, gereken operatör sayısı ve olası duruş maliyeti de girer. Model bazında bütçe aralıklarını ve maliyet kalemlerinin ayrıntılı dökümünü bara işleme makinesi fiyatları yazımızda bulabilirsiniz.
Üretici ve Tedarikçi Değerlendirme Kriterleri
Tedarikçileri karşılaştırırken fiyatın ötesindeki faktörlere bakın: yerel servis desteği, yedek parça temin süresi, operatör eğitim programı ve yazılım güncellemeleri. Köklü üreticiler fabrika kabul testi imkânı sunar; böylece sevkiyat öncesinde performansı kendi parçalarınız üzerinde doğrularsınız. Konumlandırma doğruluğu, hidrolik basınç kararlılığı ve arayüz kullanılabilirliği için canlı gösterim talep edin. Kalıp paketinin sizin delik deseninize uygun olduğunu ve bıçak malzemesinin üretim hacminizle uyuştuğunu da teyit edin.
Yerel pazardaki markaların ayrıntılı karşılaştırması için Türkiye’de en iyi CNC bara makinesi üreticileri yazımızı inceleyebilirsiniz.
Bara Üretimi İçin Standartlar ve Uyumluluk
Profesyonel bara üretimi; malzemeyi, işlemeyi ve nihai montajı düzenleyen standartlara uygun olmalıdır. ASTM B187 standardı bileşim, elektriksel iletkenlik ve boyutsal toleransları tanımlayarak bakır bara malzemesinin gerekliliklerini belirler. EN 13601 ise elektrik uygulamalarında kullanılan bakır çubuk, bara ve tel için mekanik özellikler ve yüzey kalitesi dâhil Avrupa gerekliliklerini kapsar. Bara kesitinin sürekli akıma göre boyutlandırılmasında DIN 43671 referans alınır.
Şalt pano grupları için IEC 61439 serisi tasarım doğrulama ve rutin test gerekliliklerini belirler; sıcaklık artışı doğrulaması bu serinin en kritik maddelerinden biridir. Kuzey Amerika projeleri tipik olarak endüstriyel kontrol panoları için UL 508A, busway sistemleri için UL 857 standartlarına atıf yapar. Ekipmanınızı belirlerken makine kapasitelerinizin bu standartların tolerans ve dokümantasyon gerekliliklerini karşıladığından emin olun.
Sonuç
Doğru bara üretim makinesini seçmek, atölyenizin yeteneklerini önümüzdeki yıllar boyunca şekillendirir. Süreç bara ölçüsüyle başlar: taşınacak akım bara kesitini, bara kesiti de makine sınıfını belirler. 120×12 mm sınıfı, alçak gerilim pano üretiminin büyük bölümünü karşılar; 200×15 mm ve üzeri işler ise CNC merkezine geçmeyi gerektirir.
Ekipmanı bugünkü iş yükünüze değil, 3-5 yıllık büyüme hedefinize göre eşleştirin. Yerel servis desteği, kapsamlı eğitim ve ASTM, DIN, IEC ile UL standartlarına belgelenmiş uyumluluk sunan üreticileri önceliklendirin. Her iddiayı kendi parçalarınız üzerinde yapılan fabrika kabul testiyle doğrulayın; çünkü en iyi bara üretim ekipmanı değerini teknik özellik tablosunda değil, gerçek üretim ortamında kanıtlar.
