부스바 가공기란 무엇인가?
부스바 가공기는 구리 및 알루미늄 부스바를 세 가지 주요 공정으로 처리하도록 설계된 산업용 장비입니다.
즉, 정확한 길이로 절단하고, 각종 부품의 장착을 위한 구멍과 슬롯을 펀칭하며, 전기 판넬 내부에 맞도록 다양한 각도로 벤딩하는 작업입니다.
이러한 부스바 가공기는 산업용, 상업용, 전력 설비용 분야 전반에 걸친 전력 분배 시스템, 수배전반 및 제어반 제조에 필수적인 장비입니다.
수작업 가공에서 CNC 부스바 가공기로의 발전은 부스바 생산을 변화시켜, 제조사가 더 엄격한 공차, 더 빠른 처리량, 그리고 더 적은 재료 손실을 달성할 수 있게 했습니다.
최신 구리 부스바 가공기는 서보 구동 위치 결정, 유압 동력 시스템, 지능형 네스팅 소프트웨어를 통합하여 부스바 가공을 최적화합니다.
부스바 가공기의 종류
다음에서는 부스바 생산에 사용 가능한 다양한 종류의 기계를 소개합니다.

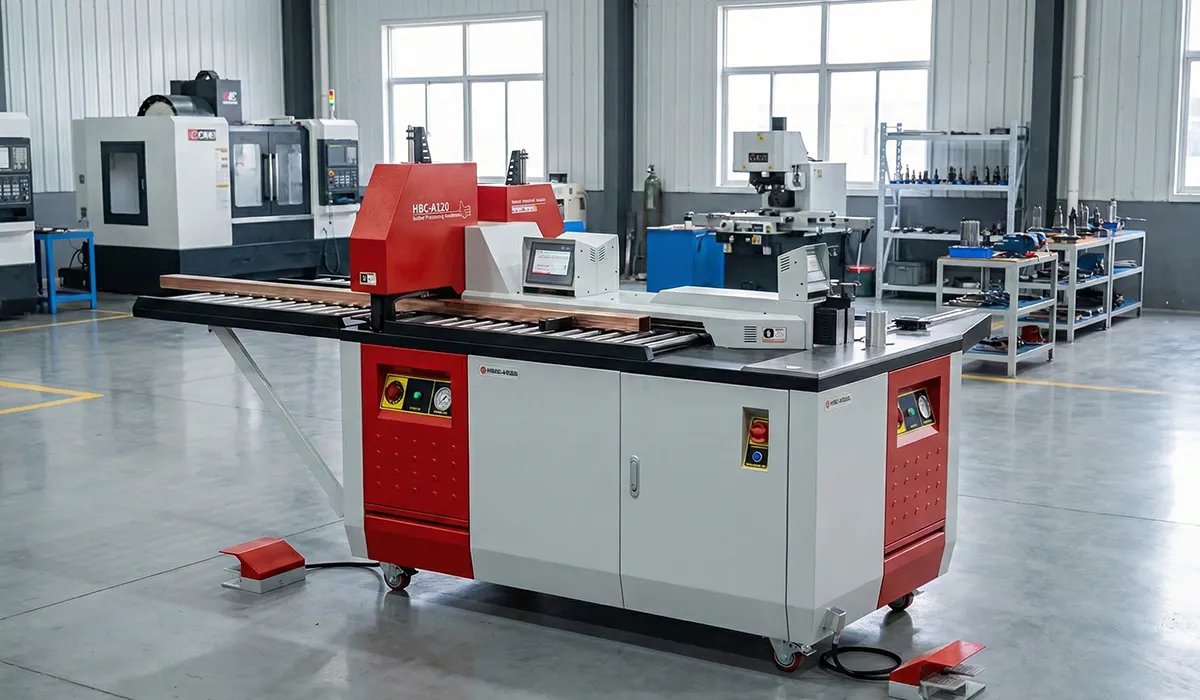

휴대형 3-in-1 부스바 가공기
3-in-1 부스바 가공기는 절단, 펀칭, 벤딩 기능을 콤팩트하고 이동 가능한 하나의 장치에 결합하여, 현장 설치 작업과 소량 생산에 이상적입니다. 이러한 휴대형 유압 부스바 가공기는 일반적으로 최대 12×120 mm까지의 구리 바를 처리할 수 있어, 유지보수 팀과 전기 시공업체에 적합합니다. 주요 장점으로는 낮은 초기 투자비, 전문적인 교육 없이도 가능한 빠른 설치, 그리고 현장 가공을 위한 이동성이 있습니다.
이 장비에 대해 더 자세히 알아보시려면, 부스바 가공기 페이지를 방문해 보시기 바랍니다.
이 장비에 대해 더 자세히 알아보시려면, 부스바 가공기 페이지를 방문해 보시기 바랍니다.
CNC 부스바 펀칭기
CNC 부스바 펀칭기는 프로그래밍 가능한 위치 정확도로 구멍과 슬롯을 자동으로 생성합니다. 이러한 전용 부스바 펀칭기는 서보 제어 X-Y 테이블을 사용해 구리 바를 정밀하게 위치시키며, 유압 펀치가 깔끔한 구멍을 위해 일정한 힘을 가합니다. 최신 유압식 부스바 펀칭기는 M6부터 M20까지의 다이를 처리할 수 있고 ±0.02 mm 이내의 위치 반복 정밀도를 달성하는데, 이는 고전압 배전반 용도에 매우 중요합니다.
CNC 부스바 벤딩기
전용 CNC 부스바 벤딩기는 뛰어난 일관성으로 반복적인 각도 작업에 탁월합니다. 수동 벤딩기와 달리, 이러한 구리 부스바 벤딩기는 각도 피드백 센서와 서보 유압 제어를 사용하여 수천 번의 벤딩에 걸쳐 ±0.3°의 정확도를 유지합니다. 알루미늄 부스바 벤딩기 모델은 알루미늄 합금의 서로 다른 재료 특성에 맞춰 압력과 속도를 자동으로 조정합니다.
통합형 CNC 부스바 가공 센터
최고 수준의 부스바 가공 설비 솔루션은 완전 통합형 CNC 부스바 가공기입니다. 이러한 자동화 센터는 절단, 펀칭, 벤딩의 세 가지 공정 모두를 컴퓨터 제어 시퀀싱, 자동 공구 교환 장치, 실시간 품질 모니터링과 결합합니다. 주요 부스바 머신 제조사가 제공하는 부스바 가공기는 최소한의 작업자 개입만으로 최대 20×300 mm의 바를 가공할 수 있어, 다품종 제조 환경에 이상적입니다.
이 장비에 대해 더 자세히 알아보시려면, CNC 부스바 기계 페이지를 방문해 보시기 바랍니다.
부스바 가공기 장비 사양: 주요 가공 능력 비교
| 사양 | HBC-CP.CNC200 |
|---|---|
| 기능 | 부스바 절단 및 펀칭 동시 수행 |
| 절단 용량 | 최대 200 × 15 mm |
| 펀칭 용량 | 부스바 크기: 200 × 15 mm | 원형 다이: M6 ~ M20 |
| 펀치 센터 파인더 | 서보 위치 결정 기능을 갖춘 CNC 컨트롤러 |
| 길이 측정 시스템 | 볼 스크류 및 서보 모터 |
| 유압 시스템 | 단일 파워 팩, 더블 액팅 시스템 |
| 최대 힘 | 400 kN (40톤) |
| 작동 압력 | 200 Bar |
| 정격 출력 | 1 × 11 kW |
| 전압 | 380 V – 3상 / 60 Hz |
| 오일 사양 | 유압유 H68 – 290 리터 |
| 본체 치수 | 537 × 240 × 188 cm (길이 × 너비 × 높이) |
적합한 부스바 가공기 선정 방법
부스바 가공 설비 선택시에는 현재와 미래의 생산 요구를 신중히 분석해야 합니다. 먼저 현재 진행 중인 모든 프로젝트에서 처리하는 구리 부스바의 최대 치수(두께와 너비 모두)를 기록하고, 전력 배전 용량의 업그레이드 가능성이나 더 큰 도체를 요구하는 신규 시장을 고려하여, 향후 3~5년의 요구 사항을 예측바랍니다.
부스바 가공기 선정 기준:
- 재료 처리 용량 : 구리 및 알루미늄 바에 대한 최대 두께 × 너비를 확인하십시오.
- 구멍 패턴 : 다이 크기(M6–M20+)가 사용하는 장착 하드웨어 사양과 일치하는지
확인하십시오.
- 벤딩 각도 : 기계가 필요로 하는 벤딩 유형(플랫, 엣지, 오프셋, 비틀림)을 처리할
수 있는지 확인하십시오.
- 정확도 요구 사항 : 기계 공차를 설계 사양에 맞추십시오.
- 생산량 : 일일/주간 생산 목표 대비 사이클 타임을 계산하십시오.
- 설치 면적 및 전원 : 기계가 시설 및 전기 설비에 적합한지 확인하십시오.
부스바 가공기의 적용 분야
부스바 가공기는 전기 인프라 전반에 걸쳐 다양한 분야에 사용됩니다. 배전반 제조에서 구리 부스바 펀칭기는 차단기와 단로기를 위한 정밀한 취부홀을 만듭니다. 제어반 제작업체는 부스바 벤딩·펀칭기를 활용해 콤팩트한 외함에 맞는 맞춤형 배전 블록을 제작합니다. 전력 배전 회사는 수천 암페어를 처리하는 변전소 부스바를 위해 고출력 구리 바 펀칭기를 사용합니다.
재생에너지 분야에서는 태양광 인버터 시스템과 배터리 에너지 저장 시스템을 위해 자동 부스바 가공기에 대한 의존도가 점점 높아지고 있습니다. 데이터센터는 고전류 배전 장치(PDU)를 위한 전용 구리 부스바 가공을 필요로 합니다. 전기차 충전 인프라 제조사는 충전소 현장 설치를 위해 휴대형 부스바 가공기를 사용합니다.
| 장비 유형 | 처리 용량 (두께 × 너비) | 정밀도 | 최적 활용 분야 | 투자 수준 |
|---|---|---|---|---|
| 휴대형 3-in-1 시스템 | 최대 12 × 120 mm | 수동 게이지 | 현장 작업, 소량 작업, 유지보수 | 낮음 |
| 전문 벤딩기 | 3–20 × 15–160 mm | CNC ±0.3° | 반복 벤딩, 중간 생산량 | 중간 |
| CNC 펀칭 센터 | 15 × 200 mm | ±0.02 mm 위치 정밀도 | 복잡한 구멍 패턴, 자동화 | 중상 |
| 통합형 가공 센터 | 15–20 × 160–300 mm | ±0.3° / ±0.02 mm | 다품종 제조, 완전 자동화 | 높음 |
부스바 가공기 가격 및 비용 요소
부스바 가공기 가격은 여러 기술적·상업적 요소에 따라 달라질 수 있습니다. 기계 처리 용량, 절단 범위, 펀칭 힘, 벤딩 정확도, 자동화 수준, 제어 시스템, 공구 옵션, 맞춤 제작 요구 사항이 모두 최종 가격에 영향을 줄 수 있습니다. 예를 들어, 콤팩트한 수동 또는 반자동 기계는 일반적으로 더 높은 생산량을 위해 설계된 첨단 CNC 솔루션과는 다른 가격대를 가집니다.
부스바 가공기 비용은 초기 구매가를 넘어서 평가해야 합니다. 구매자는 생산성, 기계 내구성, 유지보수 필요성, 예비 부품 가용성, 작업자 효율성, 그리고 사후 지원을 고려해야 합니다.
기계가 안정적인 성능, 정확한 가공, 또는 일상적인 부스바 생산 중 신뢰할 수 있는 지원을 제공하지 못한다면, 낮은 초기 비용이 항상 최선의 선택은 아닐 수 있습니다.
이러한 이유로 가격만으로 기계를 비교하는 것은 오해를 불러일으킬 수 있습니다. 더 나은 접근법은 부스바 크기, 생산량, 요구되는 정확도, 장기적인 운영 요구를 바탕으로 기계의 총가치를 평가하는 것입니다.
부스바 가공기 구매
부스바 가공 설비를 구매할 때 핵심은 기계를 실제 생산 요구에 맞추는 것입니다. 모델을 선택하기 전에 부스바 크기, 필요한 공정, 일일 작업량, 정확도, 가용한 작업장 공간을 모두 점검해야 합니다.
전문 부스바 가공기는 제어반 제작업체가 수작업 방식보다 더 나은 일관성으로 구리 또는 알루미늄 부스바를 절단, 펀칭, 벤딩하는 데 도움을 줄 수 있습니다. 생산 공정에 따라 기업은 콤팩트한 3-in-1 장비를 선택하거나, 더 높은 용량의 작업을 위해 더 전문화된 부스바 기계 설비를 선택할 수 있습니다.
신뢰할 수 있는 부스바 가공기 제조사와 협력하는 것 또한 중요합니다. 기계 선정, 기술 지원, 예비 부품, 사후 서비스가 장기적인 성능에 영향을 미치기 때문입니다. PAYAPRESS는 전기 패널, 배전반, 부스바 시스템을 생산하는 작업장을 위한 실용적인 솔루션을 제조합니다.
귀사의 부스바 크기와 생산 요구에 맞는 기계를 선택하려면, 구매 전 PAYAPRESS에 문의하여 기술 안내를 요청하십시오.
주요 부스바 가공기 제조업체 및 공급업체
부스바 가공기의 글로벌 시장에는 기본형 유압 시스템부터 정교한 CNC 가공 센터에 이르기까지 다양한 장비를 제공하는 전문 제조사가 포함됩니다. 부스바 가공기 공급업체를 평가할 때는 가격 외의 요소도 고려해야 합니다. 즉, 현지 서비스 지원, 예비 부품 가용성, 작업자 교육 프로그램, 소프트웨어 업데이트 등입니다. 검증된 부스바 가공기 제조사는 일반적으로 출하 전 실제 부품에서 성능을 검증할 수 있는 공장 인수 시험(FAT)을 제공합니다.
CNC 부스바 펀칭기의 위치 정확도, 유압 압력의 일관성, 소프트웨어 인터페이스의 사용 편의성과 같은 핵심 기능에 대한 시연을 요청하십시오. 구리 부스바 가공기의 경우, 공구 패키지에 특정 구멍 패턴에 맞는 다이가 포함되어 있는지, 블레이드 소재가 생산량에 적합한지 확인하십시오. 많은 부스바 가공기 공급업체는 공정 매개변수를 최적화하기 위한 응용 엔지니어링 지원을 제공합니다.
부스바 가공기 제조 공장
전기 패널, 배전반, 분전반, 제어 캐비닛을 생산하는 기업에게 신뢰할 수 있는 부스바 가공기 공급업체를 선택하는 것은 중요합니다. 적합한 공장은 기계 자체뿐만 아니라 부스바 절단, 펀칭, 벤딩의 실질적인 요구를 이해해야 합니다.
PAYAPRESS는 구리 및 알루미늄 부스바의 정확하고 반복 가능한 가공을 필요로 하는 작업장을 위해 부스바 가공기를 제조합니다. 부스바 가공기 공급업체로서 PAYAPRESS는 실용적인 기계 설계, 안정적인 성능, 그리고 실제 생산 환경에 대한 지원에 중점을 둡니다.
부스바 가공기 공급업체
부스바 가공기 공급업체를 비교할 때 구매자는 기계 처리 용량, 가공 품질, 기술 지원, 예비 부품, 장기적 신뢰성을 고려해야 합니다. 이러한 요소들은 시장의 여러 부스바 가공기 공급업체를 평가할 때에도 중요합니다. PAYAPRESS는 일상적인 생산을 위해 신뢰할 수 있는 기계가 필요한 패널 제작업체와 전기 설비 제조사에게 부스바 가공 솔루션을 제공합니다.
더 많은 정보를 원하시거나 작업장에 적합한 기계를 선택하려면, PAYAPRESS에 문의하여 귀사의 부스바 크기와 생산 요구에 기반한 기술 세부 정보를 요청하십시오.
부스바 생산 관련 표준 및 인증
전문적인 부스바 가공은 재료, 가공, 최종 조립을 규율하는 산업 표준을 준수해야 합니다. ASTM B187은 구리 부스바 재료에 대한 요구 사항을 규정하며, 성분, 전기 전도도, 치수 공차를 정의합니다. EN 13601:2021은 기계적 특성과 표면 품질을 포함하여 전기 응용에 사용되는 구리 봉, 바, 와이어에 대한 유럽 표준을 제공합니다.
수배전반 설비의 경우 IEC 61439가 설계 검증 및 정기 시험 요구 사항을 규정합니다. 북미 프로젝트는 일반적으로 산업용 제어반에 대해 UL 508A를, 600V 및 6000A까지 정격의 버스웨이 시스템에 대해 UL 857을 참조합니다. 부스바 가공 장비를 사양화할 때는 기계 성능이 이러한 표준의 공차 및 문서화 요구 사항에 부합하는지 확인하십시오.
부스바 가공에 대한 결론
올바른 부스바 가공기를 선정하는 것은 향후 수년간 귀사 작업장의 역량을 좌우합니다. 현장 유연성을 위한 다용도 3-in-1 부스바 머신, 구멍 펀칭의 정확도를 위한 전용 CNC 부스바 펀칭기, 또는 자동화 생산을 위한 종합 CNC 부스바 가공 센터 중 무엇을 선택하든, 장비를 현재의 작업량과 3~5년 성장 궤도에 맞추십시오. 현지 서비스 지원, 포괄적인 교육, 그리고 귀사 시장과 관련된 ASTM, IEC, UL 표준에 대한 문서화된 규정 준수를 제공하는 검증된 부스바 가공기 제조사의 기계를 우선적으로 고려하십시오.
지능형 제어와 인더스트리 4.0 연결성을 갖춘 자동 부스바 가공기로의 발전은 계속 가속화되고 있습니다. 오늘날의 품질 목표를 지원하는 동시에 내일의 경쟁 환경을 위한 자동화 경로를 제공하는 장비에 투자하십시오. 실제 부품에 대한 공장 인수 시험(FAT)을 통해 모든 사항을 검증하십시오. 최고의 부스바 가공 설비는 사양서가 아니라 실제 생산 현장에서 그 가치를 입증합니다.
