펀칭기 금형 가이드: 펀치와 다이 선정부터 다운타임 감소까지

금속 가공 현장의 품질은 결국 펀칭기 금형에서 결정됩니다. 판재가 완성 부품이 되기까지, 홀 품질과 사이클 타임, 그리고 부품당 원가를 좌우하는 것이 바로 펀치와 다이의 구성입니다. 수치제어 터렛 펀치를 쓰든 수동 프레스를 쓰든 마찬가지입니다.

이 글은 이론을 넘어 현장에서 판단을 내려야 하는 엔지니어, 금형 관리자, 작업자를 위해 작성했습니다. 프레스 금형의 기본 구조, 펀치와 다이의 차이, 소재와 톤수에 따른 금형 선정, 포밍 금형, 철골 구조물용 펀칭금형, 그리고 다운타임을 줄이기 위한 유지보수 기준까지 차례로 다룹니다.

작업에 맞는 펀칭기 금형을 올바르게 사용하면 공구 수명을 2~5배 늘릴 수 있고, 버 높이를 소재 두께의 10% 이내로 관리하기도 훨씬 쉬워집니다.

펀칭금형
Estimated reading time: ... min read
...

저희 제품들을 살펴보세요

Two-Bend
목차

읽기보다 듣는 것이 편하시다면, 아래 오디오 파일을 재생해 이 글의 나머지 내용을 들어보세요.

펀칭기 금형이란? 프레스 금형의 작동 원리

펀칭기 금형은 기계식, 유압식 또는 서보 구동 프레스에 장착되어 판금을 전단하거나 성형하는 하나의 완성된 가공 유닛입니다. 펀치, 다이, 스트리퍼, 가이드로 구성되며, 수형 공구인 펀치가 소재를 암형 공구인 다이 쪽으로 밀어 넣습니다. 두 공구 사이의 간극인 다이 클리어런스가 슬러그가 깨끗하게 분리될지, 찢기듯 떨어질지를 결정합니다.

프레스 금형은 큰 충격 하중을 견디도록 설계되며, 두꺼운 판재에서는 홀 하나를 가공할 때도 하중이 200kN을 넘을 수 있습니다. 램이 내려오면 펀치는 소재 두께의 약 3분의 1까지 파고든 뒤, 나머지 단면에서 파단이 진행됩니다. 절단면 품질을 결정하는 것은 펀치 자체가 아니라 이 파단선입니다. 그래서 금형은 홀 크기만이 아니라 가공 소재에 맞춰 선정해야 합니다.

레이저나 워터젯과 비교하면 펀칭 금형에는 세 가지 강점이 있습니다. 분당 타격 수로 표현되는 빠른 사이클 타임, 루버·랜스·딤플·녹아웃 같은 형상을 한 번의 스트로크로 만드는 성형 능력, 그리고 대량 생산 시 낮은 홀당 가공비입니다. 이 때문에 공조 설비, 전기 외함, 자동차 브라켓, 철골 부품 생산에서 펀칭기 금형은 여전히 핵심 공정입니다.

이 성능을 제대로 끌어내는 조건은 프레스 강성과 공구 경도입니다. 일반 작업용 금형에는 보통 60~62 HRC의 D2(국내 STD11) 또는 M2(국내 SKH51) 공구강이 쓰이고, 마모성이 강한 스테인리스나 대량 생산에는 텅스텐 카바이드가 사용됩니다.

펀칭기 금형의 구성: 펀치, 다이, 스트리퍼, 가이드

제조사나 스테이션 형식과 상관없이 모든 펀칭기 금형은 네 가지 핵심 부품으로 이루어집니다. 이 중 하나라도 약하면 버, 슬러그 끌림, 조기 파손으로 이어집니다.

  • 펀치: 수형 절단 공구입니다. 최대 톤수를 20~40% 줄이기 위해 펀치 면에 전단각을 연마해 넣는 경우가 많습니다.
  • 다이: 펀치와 맞물리는 암형 공구로, 계산된 클리어런스만큼 펀치보다 크게 제작됩니다.
  • 스트리퍼 플레이트: 펀치가 올라갈 때 소재를 평평하게 눌러 펀치가 깨끗하게 빠지도록 합니다. 스프링식 스트리퍼는 접촉 압력을 유지해 버 감소에도 도움이 됩니다.
  • 가이드와 가이드 부싱: 펀치와 다이의 동심도를 0.01~0.02mm 이내로 유지합니다. 이보다 느슨하면 펀치가 다이 벽에 닿아 양쪽 모두 이가 빠집니다.

이 네 가지가 함께 펀치 다이 금형을 이루고, 최종 제품 품질을 결정합니다.

펀치와 다이의 차이

금속 가공에서 자주 오해하는 질문이 “펀치와 다이는 무엇이 다른가”입니다. 간단히 말해 펀치는 움직이며 절단하는 공구이고, 다이는 고정된 채 형상을 받쳐 주는 공구입니다.

펀치는 프레스 램에 장착되는 능동적인 수형 부품으로, 하중을 받으며 내려가 판재를 뚫습니다. 다이는 볼스터나 터렛 스테이션에 고정되는 수동적인 암형 부품으로, 아래에서 판재를 받치고 슬러그가 빠져나갈 정밀한 개구부를 제공합니다.

현장에서 중요한 차이는 다음과 같습니다.

  • 치수 기준: 펀치는 원하는 홀 크기에 맞추고, 다이는 펀치 크기에 클리어런스의 2배를 더한 크기로 만듭니다.
  • 마모 형태: 펀치는 절단날이 먼저 무뎌지고, 다이는 입구 모서리 손상이나 슬러그 마찰로 인한 확대가 주로 나타납니다.
  • 교체 주기: 펀치는 짝이 되는 다이보다 보통 2~3배 더 자주 교체합니다. 예비품을 주문할 때 참고할 만한 기준입니다.
  • 성형과 절단: 뒤에서 다룰 포밍 금형도 같은 원리이지만, 이 경우에는 어느 쪽도 절단하지 않고 두 공구 사이에서 판재를 변형시킵니다.

하나만 기억한다면 이것입니다. 펀치는 가장 자주 바꾸는 공구이고, 다이는 가장 조심스럽게 보호해야 하는 공구입니다.

포밍 펀치와 다이: 자르지 않고 형상을 만드는 금형

모든 펀칭기 금형이 소재를 잘라내는 것은 아닙니다. 포밍 금형은 슬러그를 분리하지 않고 판재를 변형시켜 벤딩, 드로잉, 엠보싱, 버링 형상을 만듭니다. 덕분에 터렛 펀치 한 대에서도 루버, 카운터싱크, 딤플, 힌지, 녹아웃, 탭용 버링, 보강 리브처럼 원래 별도의 절곡기나 프레스가 필요한 형상을 만들 수 있습니다.

포밍 금형은 절단 금형과 전혀 다른 응력 조건에서 작동합니다. 파단을 일으키는 것이 아니라 제어된 소성 변형을 주기 때문에 다음 사항이 중요합니다.

  • 클리어런스가 더 큽니다. 절단용은 보통 소재 두께의 15~25%이지만, 포밍용은 소재 두께의 1.0~1.5배인 경우가 많습니다.
  • 상향 성형과 하향 성형을 구분해야 합니다. 성형된 형상이 옆 스테이션을 지나가야 하므로, 대부분의 수치제어 터렛은 상향 성형 높이가 약 6mm로 제한됩니다.
  • 소재 특성을 고려해야 합니다. 스테인리스나 고장력 저합금강은 내측 반경이 날카로우면 균열이 생기므로, 포밍 펀치 반경을 소재 두께의 1배 이상으로 잡아야 합니다.
  • 스프링백을 보정해야 합니다. 단단한 소재에서는 스프링백이 3~8°까지 생기므로 펀치 형상에 과성형 보정을 반영해야 합니다.

포밍 펀치는 절단 펀치보다 짧고 굵으며, 날카로운 절단날 대신 매끄럽게 연마한 반경부를 가집니다. 현장에서 가장 흔한 실수는 2mm용으로 설계된 터렛에서 3mm 스테인리스를 성형하려는 것입니다. 금형이 한두 번은 버티지만 곧 마찰 손상이나 균열이 생깁니다. 포밍 금형을 쓰기 전에는 반드시 성형 하중 곡선과 프레스 톤수를 비교해 확인하세요.

펀치 다이 금형의 종류: 블랭킹, 피어싱, 프로그레시브, 콤파운드

펀치 다이 금형은 하나의 제품이 아니라 작업별로 최적화된 설계의 모음입니다. 금형 종류를 제대로 고르는 것이 부품당 원가를 좌우하는 가장 큰 요인이고, 잘못 고르는 것이 프레스에 과도한 톤수가 걸리는 가장 흔한 원인입니다.

  • 블랭킹 금형: 떨어져 나온 조각이 제품이고 주변 판재가 스크랩입니다. 와셔, 가스켓, 프레스 블랭크에 쓰입니다.
  • 피어싱 금형: 뚫린 홀이 제품 형상이고 슬러그가 스크랩입니다. 통풍홀, 볼트홀, 전자기기 샤시 가공에 쓰입니다.
  • 프로그레시브 금형: 띠 소재가 한 프레스 안의 여러 스테이션을 차례로 지나며, 스트로크마다 형상이 추가되고 마지막에 완성품이 나옵니다.
  • 콤파운드 금형: 한 스테이션에서 한 번의 스트로크로 블랭킹과 피어싱 같은 여러 절단 작업을 동시에 합니다. 형상 간 동심도가 매우 중요할 때 적합합니다.
  • 포밍·엠보싱 금형: 절단하지 않고 형상을 만듭니다. 앞의 포밍 금형 설명을 참고하세요.

펀칭 금형과 프레스 전용 금형의 차이도 알아 둘 필요가 있습니다. 펀칭 금형은 보통 씩 터렛, 씬 터렛, 트럼프 방식처럼 터렛이나 단일 스테이션 프레스에 끼우는 모듈형 카트리지입니다. 반면 프레스 전용 금형은 특정 부품 하나를 위해 프레스에 볼트로 고정하는 맞춤형 금형입니다. 펀칭 금형은 다품종 작업에, 전용 금형은 대량 생산에 강합니다.

펀칭금형 세트를 갖추면 작업자가 여러 펀치 형상과 기능을 빠르게 바꿔 가며 쓸 수 있습니다. 한 교대 안에 여러 고객사의 정밀 가공을 처리하는 현장이라면 이런 유연성이 필수입니다.

블랭킹 금형과 피어싱 금형

블랭킹과 피어싱은 겉보기에 똑같습니다. 둘 다 펀치가 다이를 통과하기 때문입니다. 하지만 목표는 정반대입니다. 블랭킹에서는 슬러그가 제품이고, 피어싱에서는 슬러그가 스크랩입니다.

이 차이가 설계 전체를 바꿉니다. 블랭킹 금형은 다이 개구부를 완성품 치수에 맞추고, 클리어런스를 펀치 쪽에서 빼서 펀치가 다이보다 작아집니다. 피어싱 금형은 반대로 펀치를 홀 크기에 맞추고, 클리어런스를 다이 쪽에 더해 다이가 펀치보다 커집니다. 이를 거꾸로 적용하면 부품 치수가 클리어런스의 1~2배만큼 틀어질 수 있습니다.

두 작업 모두 같은 계열의 금형을 쓰지만, 블랭킹은 절단면 품질을 높이기 위해 소재 두께의 15~18% 정도로 약간 작은 클리어런스를 씁니다. 피어싱은 슬러그 품질이 중요하지 않아 20~25%도 흔히 허용됩니다.

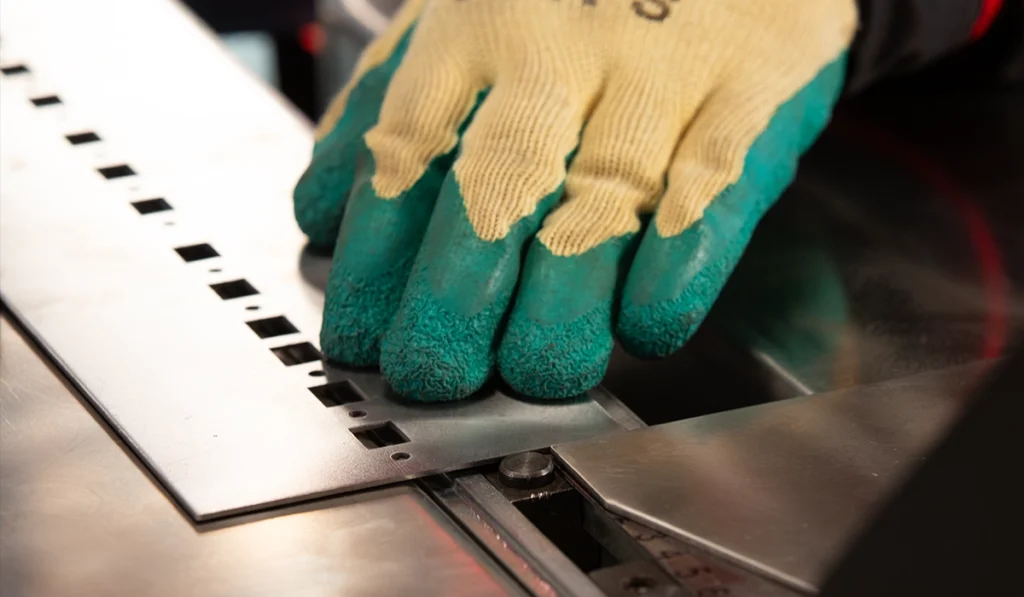

펀치 다이

프로그레시브 금형

프로그레시브 금형은 “셋업을 수없이 반복하지 않고 한 교대에 수천 개의 완성 부품을 만들 수 있는가”에 대한 대량 생산의 답입니다. 코일 소재가 한 금형 세트 안의 4~20개 스테이션을 지나며, 프레스가 한 번 스트로크할 때마다 한 피치씩 이동합니다. 그동안 각 스테이션은 피어싱, 블랭킹, 포밍, 벤딩, 드로잉, 코이닝, 절단을 동시에 수행합니다.

생산성 차이는 뚜렷합니다. 12스테이션 프로그레시브 금형이 분당 120스트로크로 돌아가면 시간당 7,200개의 완성 부품이 나옵니다. 단일 스테이션 금형으로는 여러 교대가 걸릴 수 있는 양입니다. 자동차 클립, 단자대, 전기 접점, 브라켓 생산에 쓰이며, 초기 금형비는 보통 30,000~150,000달러로 높지만 생산량이 충분하면 부품당 원가를 크게 낮출 수 있습니다.

장비에 맞는 펀칭기 금형 선정 방법

금형 선정은 가공 형상, 소재, 장비 사양, 생산 수량의 네 가지 조건으로 판단해야 합니다. 이 중 하나만 잘못 판단해도 금형비를 과하게 쓰거나, 오랫동안 불량과 재작업에 시달리게 됩니다.

가공 형상 확인

원형, 사각, 장공, D형 커넥터 홀, 육각, 맞춤형 등 펀치 형상은 필요한 형상에 따라 정해집니다. 다만 홀 크기와 두께의 비율이 중요합니다. 대부분의 금형 제조사는 일반 공구강 펀치의 경우 홀 지름이 소재 두께의 1배 이상, 카바이드의 경우 0.5배 이상이어야 한다고 권장합니다.

소재에 맞는 공구강 선택

가공할 소재가 공구강 등급을 결정합니다. 등급별 특징은 아래 소재 선정 부분에서 정리합니다.

장비 호환성 확인

금형은 장비의 스테이션 형식과 반드시 맞아야 합니다. 씩 터렛의 가~마 스테이션, 씬 터렛, 트럼프 방식 등 형식이 다르면 금형이 아예 장착되지 않습니다. 이 조건은 타협할 수 없습니다.

톤수 여유 확인

필요 톤수(kN) = 펀치 둘레(mm) × 소재 두께(mm) × 전단강도(N/mm²) ÷ 1000 입니다. 계산값이 프레스 정격 톤수의 80%를 넘으면 홀 크기를 줄이거나 펀치 면에 전단각을 넣어야 합니다.

클리어런스 계산

클리어런스는 소재 두께에 대한 비율로 계산합니다. 너무 작으면 이중 전단, 톤수 증가, 빠른 마모가 생기고, 너무 크면 롤오버, 큰 버, 슬러그 끌림이 생깁니다.

가공 소재 권장 클리어런스(소재 두께 대비)
연강 15~20%
스테인리스 20~25%
알루미늄 10~15%
동·황동 8~12%

새로 설비를 갖추는 현장이라면 3mm부터 50mm까지의 표준 원형 펀치 세트와, 가장 많이 쓰는 맞춤 형상 네 가지를 먼저 확보하세요. 특수 금형은 주문 수요에 따라 추가하는 것이 가장 실용적입니다.

펀치와 다이 소재 선정: 공구강, 카바이드, 코팅

펀치와 다이 소재를 제대로 고르면 비용을 크게 아낄 수 있지만, 잘못 고르면 금형 예산이 빠르게 바닥납니다. 공구강과 카바이드는 해결하는 문제가 서로 다르고, 가공 소재에 맞지 않는 등급을 쓰는 것이 조기 파손의 지름길입니다. 국내 공구강 규격은 e나라표준인증에서 확인할 수 있습니다.

소재 등급 경도 특징 적합한 작업
A2 공구강(국내 STD12) 58~60 HRC 인성 우수, 내마모성 보통 연강·알루미늄 소량 생산
D2 공구강(국내 STD11) 60~62 HRC 가장 널리 쓰이는 표준 등급 연강, 아연도금강, 3mm 이하 스테인리스
M2 고속도강(국내 SKH51) 62~64 HRC 고온에서도 경도 유지 고장력강, 고속 터렛 작업
분말야금 공구강 등급별 상이 D2 대비 수명 2~5배, 가격 30~50% 높음 마모성 강한 스테인리스 대량 생산
텅스텐 카바이드 매우 높음 D2 대비 수명 8~20배, 취성 있음 정렬 상태가 좋은 장비의 스테인리스·규소강

분말야금 등급으로는 CPM-10V, ASP-23, Vanadis 4 등이 있습니다. 카바이드는 정렬, 클리어런스, 스트리핑 중 하나만 틀어져도 이가 빠지므로 관리가 잘된 장비에서만 쓰세요.

코팅은 알맞은 조합에서 수명을 2~4배 늘립니다. 아연도금강에는 TiCN, 스테인리스에는 TiAlN, 알루미늄에는 마찰 손상을 막는 CrN이 적합합니다.

소재를 고를 때는 필요 하중도 함께 검토해야 합니다. 베어링, 램 정렬, 다이 수명을 보호하려면 실제 작업 톤수를 항상 프레스 정격의 80% 이하로 유지하세요.

수동식과 수치제어 펀칭기 금형: 어떤 방식이 맞을까?

두 방식의 차이는 신형이냐 구형이냐가 아니라 생산량, 반복 정밀도, 인건비의 문제입니다.

수동식 금형은 단일 스테이션 다기능 철강 가공기, 수동 플라이 프레스, 노칭기에 쓰입니다. 단순하고 튼튼하며 저렴해서, 기본 펀치 다이 세트가 약 80~400달러 수준입니다. 시제품, 수리 작업, 현장 제작, 100개 미만의 소량 생산에 적합합니다.

수치제어 금형은 아마다, 트럼프, 프리마 파워, 메이트 등의 터렛 프레스에 쓰이며, 씩 터렛, 씬 터렛, 트럼프 멀티툴 같은 카트리지에 장착됩니다. 자동 회전 기능으로 장공 방향을 바꿀 수 있고, 겹쳐 치는 방식으로 자유 형상을 절단하는 니블링이 가능하며, 스테이션 전환도 1초 안에 끝납니다.

판단 기준은 이렇습니다. 같은 형상을 연간 500개 미만으로 만든다면 수동식이 설비비 면에서 유리하고, 2,000개를 넘으면 수치제어 방식이 인건비와 품질 일관성 면에서 유리합니다. 그 사이라면 부품 형상이 얼마나 다양한지가 기준입니다. 품목 수가 많을수록 수치제어 방식의 셋업 이점이 커집니다.

철골 구조물용 펀칭금형: 빔, 플레이트, 접합 홀

철골 제작은 판금과 요구 조건이 다르고, 철골 구조물용 펀칭금형은 그 자체로 하나의 전문 분야입니다. 가공물은 보통 6~25mm로 두껍고, 홀은 M16~M30 볼트용 여유홀처럼 큽니다. 금형은 국내 SS275, SM355나 해외 S275, S355, A36, A572 같은 열간압연 구조용 강재에서 수천 번의 가공을 견뎌야 합니다.

이 분야에서는 구조용 수치제어 드릴·펀칭 라인과 게카, 선라이즈, 페딩하우스 등의 유압식 다기능 철강 가공기가 주로 쓰입니다. 금형의 기본 원리는 판금용과 같지만 다음과 같은 차이가 있습니다.

  • 굵은 펀치 섕크(Ø40~80mm): 60~150톤의 프레스 하중을 견디기 위한 구조입니다.
  • 큰 전단각(4~8°): 하중을 스트로크 전체에 나눠 최대 톤수를 30~50% 줄입니다.
  • 카바이드 팁이나 분말야금 공구강: 열간압연강 표면의 흑피가 매우 마모성이 강하기 때문입니다.
  • 넉넉한 클리어런스(소재 두께의 20~25%): 구조 접합부에서는 매끈한 절단면보다 국내 강구조 기준이나 유럽 철골 제작 규격(EN 1090)에 맞는 볼트 여유홀이 중요합니다.
  • 슬러그 배출 설계: 20mm 플레이트의 슬러그는 수백 그램에 달하므로 다이에 걸리지 않고 확실히 빠져나와야 합니다.

철골 구조물용 금형의 가장 흔한 고장은 마모가 아니라 절단날 파손입니다. 예를 들어 SS275용 금형으로 S460 같은 고장력강을 뚫으려 할 때 발생합니다. 첫 가공 전에 반드시 강재 등급과 금형 제조사의 경도 정격을 대조해 확인하세요. 펀칭 작업의 안전 기준은 한국산업안전보건공단에서 확인할 수 있습니다.

금형 관리자가 펀칭·피어싱 작업의 다운타임을 줄이는 방법

다운타임을 줄이는 금형 관리자는 한 번의 큰 변화가 아니라 작은 관리 기준을 꾸준히 쌓아서 성과를 냅니다. 계획에 없던 금형 고장은 수치제어 펀칭기 전체 다운타임의 15~30%를 차지하는 경우가 많고, 이를 절반으로 줄이는 것은 현실적이고 측정 가능한 목표입니다.

가공 횟수 기준으로 재연마하기

불량이 난 뒤가 아니라 공구별 가공 횟수로 재연마 주기를 정하세요. 연강 기준으로 D2 공구는 보통 50,000~150,000타, 코팅 공구는 200,000타 이상입니다. 버가 소재 두께의 10%를 넘기 전에 연마하면 펀치 형상이 보존됩니다. 완전히 무뎌진 뒤 연마하면 3~5배 더 많이 깎아야 하고 공구 수명은 절반으로 줄어듭니다.

공구별 이력 카드 운영하기

모든 금형에 장착일, 가공 횟수, 연마 횟수, 사용 소재, 발견된 문제를 기록하세요. 기록이 없으면 추측으로 관리하게 됩니다.

클리어런스와 공구강 등급 표준화하기

클리어런스 종류가 하나 늘 때마다 다이, 연마 편차, 재고, 교체 시간이 함께 늘어납니다. 금형을 통합하는 것이 더 빠른 장비를 사는 것보다 다운타임을 더 많이 줄일 수 있습니다.

슬러그 끌림을 긴급 문제로 다루기

다이에서 딸려 올라온 슬러그가 판재 위에 떨어지면 다음 가공에서 펀치와 다이, 심하면 터렛 스테이션까지 파손됩니다. 스테인리스나 유분이 있는 소재에는 널링 처리나 계단형 개구부가 있는 슬러그 방지 다이를 쓰세요.

보관 기준 철저히 지키기

서랍에 금형을 아무렇게나 넣어 두면 몇 주 안에 이가 빠집니다. 폼 케이스나 라벨이 붙은 전용 보관함을 쓰고, 보관 전 방청유를 바르며, 고장 후가 아니라 장착할 때 확대경으로 점검하세요.

작업자 교육을 다운타임 대책으로 보기

작업자가 가공 소음 증가, 비대칭 버, 슬러그 끌림, 톤수 변화라는 네 가지 초기 신호를 알아차리면 큰 파손 전에 문제를 보고할 수 있습니다.

이 여섯 가지를 모두 도입한 현장은 추가 설비 투자 없이 6개월 안에 다운타임을 보통 20~40% 줄일 수 있습니다. 금형 관리와 뿌리산업 기술 자료는 한국생산기술연구원에서도 참고할 수 있습니다.

금형 마모를 늦추고 수명을 늘리는 방법

금형 마모는 갑자기 생기지 않습니다. 수천 번의 가공 동안 미세 균열, 날 끝 라운딩, 열에 의한 경도 저하가 쌓여서 나타납니다. 다음 세 가지 관리로 마모 속도를 늦출 수 있습니다.

윤활: 펀칭할 때마다 펀치와 소재가 닿는 부분에 열이 생기며, 국부적으로 200~400°C까지 오르기도 합니다. 윤활이 없으면 이 열이 펀치 표면의 경도를 떨어뜨려 마모를 앞당깁니다. 수치제어 프레스는 자동 윤활 장치가 펀치 섕크를 관리하고, 수동 프레스는 작업 전마다 펀치에 성형유나 염소화 파라핀계 윤활유를 얇게 바르면 충분합니다.

예방 연마: 파손 후가 아니라 예상 수명의 80% 시점에 연마하세요. 이렇게 하면 한 번에 0.1~0.2mm만 깎아도 되어 펀치 하나로 8~15회 연마할 수 있습니다. 눈에 보이는 버나 이 빠짐이 생긴 뒤에는 0.5mm 이상을 깎아야 해서, 펀치가 최소 길이에 도달하기 전까지 3~5회밖에 연마하지 못합니다.

정렬 점검: 분기마다 다이얼 게이지로 펀치와 다이의 동심도를 확인하세요. 목표는 흔들림 0.02mm 이하입니다. 한쪽 날만 닳거나 다이 모서리가 깨지기 전에 정렬 불량을 잡아낼 수 있습니다.

펀치·다이 셋업 문제 해결

펀칭기에서 생기는 “금형 문제”의 대부분은 사실 셋업 문제입니다. 현장 서비스 요청 대부분은 다음 다섯 가지 증상으로 설명됩니다.

  • 한쪽만 높은 버: 펀치와 다이의 정렬 불량입니다. 터렛 스테이션 안착 상태, 다이 아래 이물질, 가이드 부싱 마모를 확인하세요.
  • 전체적으로 큰 버: 소재에 비해 클리어런스가 너무 큽니다. 실제 소재 등급의 전단강도로 다시 계산하세요.
  • 홀 크기에 비해 과도한 톤수: 클리어런스가 너무 작거나 펀치 면이 무뎌진 상태입니다. 펀치 면에 단일 또는 이중 전단각을 넣으면 최대 톤수를 30~40% 낮출 수 있습니다.
  • 슬러그 끌림: 얇거나 기름기 있는 판재에서 진공 효과가 생긴 것입니다. 슬러그 방지 다이로 바꾸거나 펀치에 배출 핀을 적용하세요.
  • 펀치 고착: 스트리퍼 스프링이 약하거나, 스트리퍼 플레이트 조정이 틀렸거나, 펀치 면이 너무 무뎌 소재가 달라붙는 상태입니다. 스프링을 먼저 교체한 뒤 펀치를 연마하세요.

현장 진단은 항상 스테이션 청소 → 클리어런스 확인 → 정렬 점검 → 연마 순서로 진행하세요. 바로 연마부터 하면 근본 원인을 놓치게 됩니다.

펀치 다이 금형 비교표

아래 표는 부품 형상과 생산량에 맞는 금형 종류를 고를 때 금형 관리자가 실제로 쓰는 기준을 정리한 것입니다.

금형 종류 기능 적용 분야 호환 소재 장점 대표 제품
블랭킹 금형 판재에서 부품 전체를 잘라냄 잘라낸 조각이 제품인 경우 강, 알루미늄, 구리 소재 효율 높음, 스크랩 최소화 와셔, 평기어, 브라켓
피어싱 금형 홀이나 개구부를 뚫음 홀, 슬롯, 절개부 가공 대부분의 금속, 특히 박판 정밀도 높음, 드릴보다 빠름 통풍구, 볼트홀, 전자기기 샤시
프로그레시브 금형 절단, 벤딩, 성형을 연속 수행 복잡한 부품의 대량 생산 코일 강판, 황동, 합금 생산 속도 매우 빠름, 인건비 낮음 자동차 클립, 전기 커넥터
콤파운드 금형 한 스테이션에서 블랭킹과 피어싱 동시 수행 외형 절단과 홀 가공을 한 번에 철 및 비철금속 동심도 우수, 공구 교체 감소 플랜지, 홀이 있는 와셔
콤비네이션 금형 한 금형에서 절단과 성형 수행 한 번에 복잡한 형상이 필요한 부품 평판 강재 평면 부품 정밀도 높음, 공정 단축 복잡한 기계 부품, 시계 기어

결론: 목적에 맞게 고르고, 정확히 셋업하고, 꾸준히 관리하세요

펀칭기 금형은 제작 현장에서 가장 큰 영향력을 가진 투자입니다. 금형 자체가 비싸서가 아니라, 공구강 등급, 클리어런스, 정렬, 연마 주기에 대한 모든 결정이 수백만 번의 가공에 걸쳐 누적되기 때문입니다.

펀치와 다이의 차이를 이해하고, 가공 소재에 맞는 금형 소재를 고르고, 생산량에 따라 수동식과 수치제어 방식을 구분하며, 체계적인 다운타임 감소 계획을 운영하는 현장은 그렇지 않은 현장보다 부품당 원가를 보통 20~40% 낮출 수 있습니다.

판금, 철골 부품, 프로그레시브 대량 생산 어디에서나 원칙은 같습니다. 목적에 맞게 고르고, 정확하게 셋업하고, 꾸준히 관리하면 펀칭기 금형은 반드시 그만큼의 성과로 돌아옵니다.

자주 묻는 질문

펀칭기 금형이란 무엇인가요?

펀칭기 금형은 판금을 전단하거나 성형하기 위해 프레스에 장착하는 하나의 완성된 가공 유닛으로, 펀치, 다이, 스트리퍼, 가이드로 구성됩니다. 수형 공구인 펀치가 소재를 암형 공구인 다이 쪽으로 밀어 넣고, 두 공구 사이의 정해진 간극인 다이 클리어런스가 깨끗한 파단면을 만듭니다.

금형 관리자는 펀칭 작업의 다운타임을 어떻게 줄이나요?

고장 후가 아니라 가공 횟수 기준으로 연마하고, 공구별 이력 카드를 관리하며, 클리어런스를 표준화하고, 슬러그 방지 다이를 쓰고, 금형을 전용 케이스에 보관하고, 작업자가 소음 증가, 비대칭 버, 슬러그 끌림, 톤수 변화라는 네 가지 초기 신호를 알아차리도록 교육합니다. 이런 조치로 금형 관련 다운타임을 보통 20~40% 줄일 수 있습니다.

적정 다이 클리어런스는 어떻게 계산하나요?

다이 클리어런스는 펀치와 다이 사이의 간극으로, 소재 두께에 대한 비율로 계산합니다. 일반적으로 연강은 15~20%, 스테인리스는 20~25%, 알루미늄은 10~15%, 동·황동은 8~12%입니다. 너무 작으면 이중 전단과 과도한 톤수가 생기고, 너무 크면 큰 버와 슬러그 끌림이 생깁니다.

펀치와 다이는 무엇이 다른가요?

펀치는 프레스 램과 함께 내려가 판재를 뚫는 수형 이동 공구이고, 다이는 판재를 아래에서 받치며 슬러그가 빠져나갈 개구부를 제공하는 암형 고정 공구입니다. 펀치는 원하는 홀 크기에 맞춰 만들고, 다이는 펀치 크기에 클리어런스의 2배를 더한 크기로 만듭니다.

펀치와 다이에는 어떤 소재가 쓰이나요?

일반 작업에는 60~62 HRC의 D2 공구강(국내 STD11)이 가장 널리 쓰입니다. 빠른 사이클이나 열이 있는 가공물에는 M2 고속도강(국내 SKH51)이 적합하고, 마모성이 강한 스테인리스 작업에는 D2보다 수명이 2~5배 긴 분말야금 공구강이 좋습니다. 텅스텐 카바이드는 스테인리스에서 수명이 8~20배 길지만 정렬 상태가 완벽해야 합니다. TiN, TiCN, TiAlN 같은 코팅은 알맞은 조합에서 공구 수명을 2~4배 늘려 줍니다.

수동식과 수치제어 펀칭기 금형 중 어느 쪽을 골라야 하나요?

같은 형상을 연간 500개 미만으로 만든다면 수동식이 설비비 면에서 유리하고, 2,000개를 넘으면 수치제어 방식이 인건비와 품질 일관성 면에서 유리합니다. 그 사이라면 부품 형상이 얼마나 다양한지를 기준으로 판단하세요.
