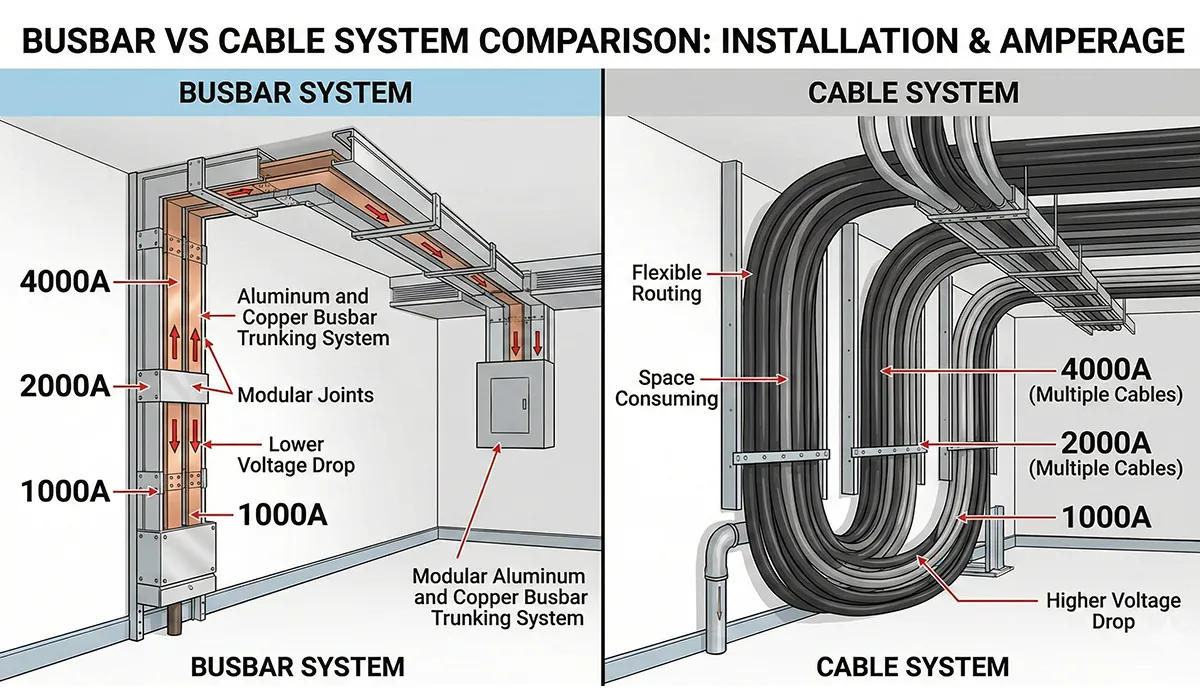

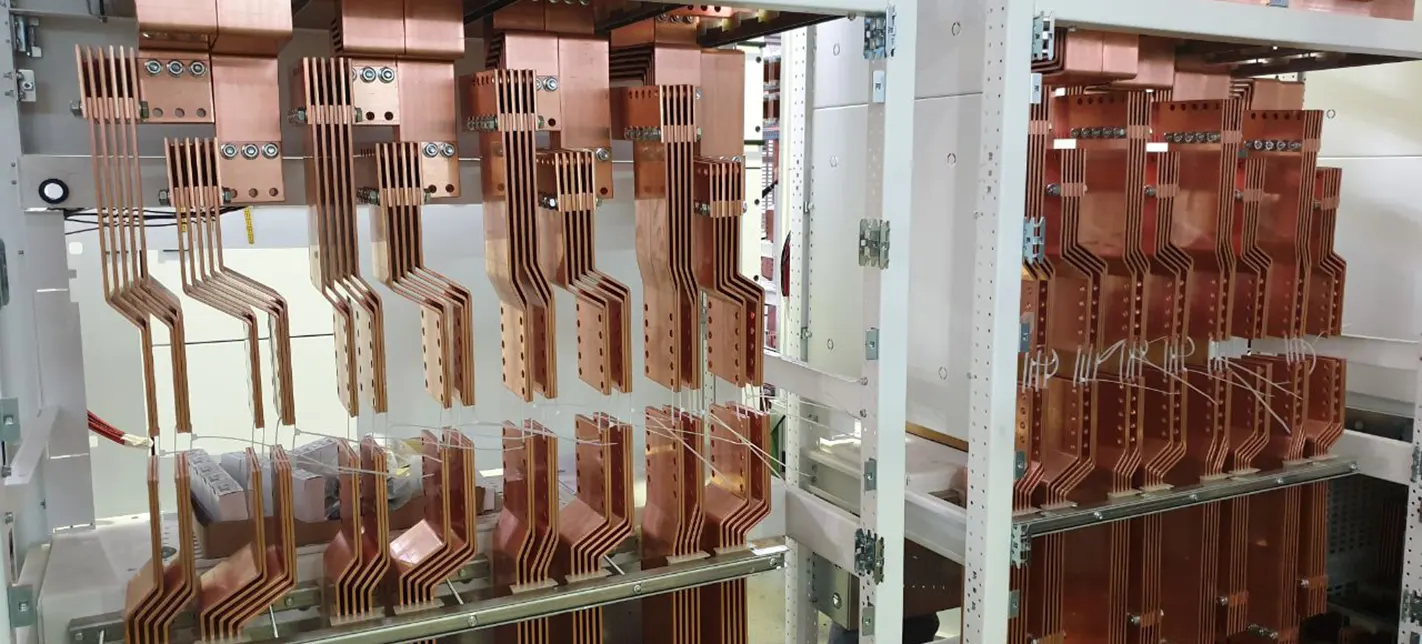

왜 기존 케이블 대신 부스바를 선택해야 하는가?
- 더 높은 전류 용량: 10mm × 100mm 구리 부스바는 여러 가닥의 케이블을 사용하는 것과 비교해 최대 1,600A까지 전류를 전달할 수 있습니다.
- 우수한 방열 성능: 더 넓은 표면적을 통해 온도 상승을 30~40% 줄일 수 있습니다.
- 공간 효율성: 동일 용량의 케이블 설치 대비 약 60% 적은 공간이 필요합니다.
- 낮은 설치 비용: 접속 지점이 적어 설치가 더 빠릅니다.
- 향상된 신뢰성: 접속부가 적기 때문에 고장 발생 지점이 줄어듭니다.
구리 부스바와 알루미늄 부스바: 종합 비교
| 항목 | 구리 부스바 | 알루미늄 부스바 |
|---|---|---|
| 전기 전도도 | 100% | 구리 대비 61% |
| 중량 | 8.96 g/cm³ (무거움) | 2.70 g/cm³ (약 70% 가벼움) |
| Kg당 비용 | 높음(알루미늄의 3~4배) | 낮음(예산 친화적) |
| 열팽창율 | 16.5 × 10⁻⁶/°C | 23.1 × 10⁻⁶/°C |
| 내식성 | 우수함(보호성 산화막 형성) | 양호함(코팅 필요) |
| 주요 적용 분야 | 대전류, 협소한 공간, 해양 환경 | 장거리 배선, 상부설치, 중량 민감 분야 |
전문가 팁:
동일한 전류 용량을 확보하려면 알루미늄 부스바는 구리 부스바보다 약 1.6배 더 넓어야 합니다. 소재를 선정하기 전에 설치 공간 제약을 먼저 계산해야 합니다.

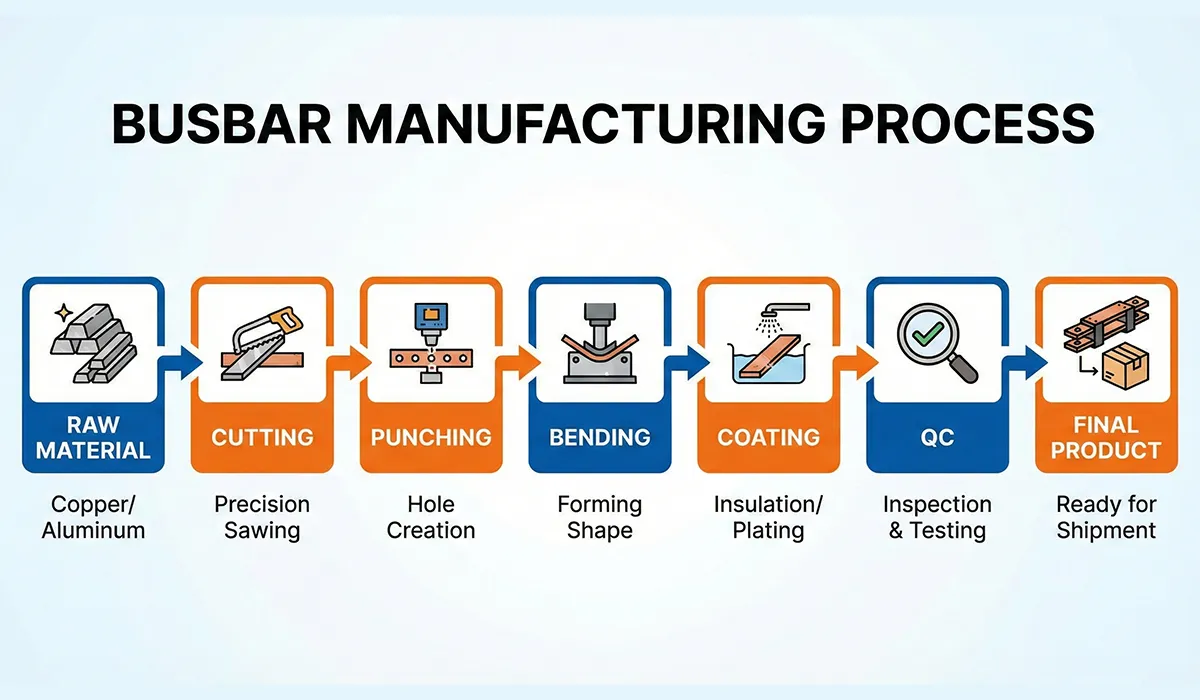

단계별 부스바 제조 공정
부스바 제작 공정은 여섯 가지 핵심 단계로 구성됩니다. 각 단계는 최종 제품이 전기적, 기계적 및 안전 기준을 충족하도록 정밀하게 수행되어야 합니다.
1단계: 원자재 선정 및 준비
공정은 적절한 도전성 소재를 선정하는 것에서 시작됩니다. 구리 부스바 제조에는 일반적으로 순도 99.9%의 ETP 구리가 사용되며, C11000 등급이 대표적입니다. 알루미늄 적용 분야에는 6101-T6 또는 6063-T6 합금이 사용됩니다.
소재 선정 기준
| 요소 | 검토 사항 |
|---|---|
| 전류 정격 | 800A 초과: 구리 권장 800A 미만: 알루미늄이 비용 효율적 |
| 사용 환경 | 해양/해안 환경: 주석 도금 구리 권장 실내/건조 환경: 두 소재 모두 사용 가능 |
| 공간 제약 | 콤팩트한 패널: 구리, 더 작은 단면적 가능 대형 변전소: 알루미늄, 중량 이점 |
| 예산 | 초기 비용: 알루미늄 유리 수명주기 비용: 구리가 더 경제적 |
표준 규격
- 두께: 3mm, 5mm, 6mm, 8mm, 10mm, 12mm
- 폭: 20mm, 25mm, 30mm, 40mm, 50mm, 60mm, 80mm, 100mm, 120mm, 150mm, 200mm
- 길이: 표준 바는 2m, 3m, 4m 또는 6m 길이로 공급됩니다.
2단계: 절단 – 정밀한 길이 가공
원자재 상태의 부스바는 전용 부스바 절단기를 사용하여 필요한 길이로 절단됩니다. 최신 CNC 절단 시스템은 ±0.1mm 이내의 공차를 구현할 수 있으며, 이는 정확한 조립을 위해 매우 중요합니다.
절단 방식 비교
| 방식 | 정밀도 | 속도 | 적합한 작업 |
|---|---|---|---|
| 수동 쇠톱 | ±1.0mm | 느림 | 시제품/수리 작업 |
| 유압 전단기 | ±0.5mm | 빠름 | 대량 생산, 직선 절단 |
| CNC 절단기 | ±0.1mm | 중간 | 정밀 작업, 복잡한 형상 |
| 밴드쏘 | ±0.3mm | 중간 | 두꺼운 부스바, 10mm 초과 |
흔한 절단 실수
- 절단면에 버 발생, 디버링 필요
- 과도한 블레이드 압력으로 인한 소재 변형
- 잘못된 치수 측정으로 인한 스크랩 발생, 두 번 측정하고 한 번 절단해야 함
최신 부스바 가공기는 여러 자동화 기능 중 하나로 절단 기능을 통합하여, 수동 측정으로 인한 오류를 사실상 완전히 제거합니다.
3단계: 펀칭 – 접속 지점 형성
절단 후 부스바에는 볼트 체결을 위한 홀이 정밀한 위치에 가공되어야 합니다. 자동 펀칭기 또는 CNC 부스바 펀칭기는 이러한 홀을 정확한 위치에 깨끗한 가장자리로 가공합니다.

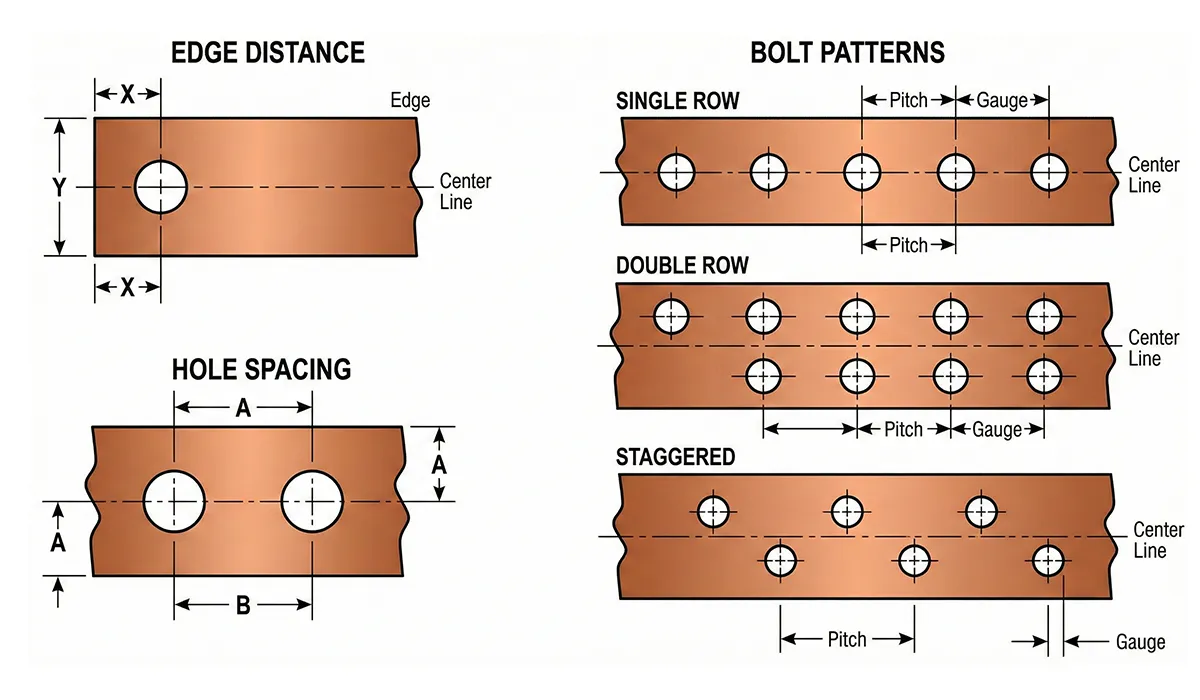

주요 펀칭 조건
| 항목 | 표준값 | 중요한 이유 |
|---|---|---|
| 홀 직경 | M6: 6.5mm M8: 9mm M10: 11mm M12: 13mm |
볼트 여유 간격 및 열팽창 고려 |
| 가장자리 거리 | 최소 = 홀 직경의 2배 | 체결 중 찢어짐 방지 |
| 홀 간격 | 최소 = 홀 직경의 3배 | 기계적 강도 유지 |
| 펀칭 공차 | CNC: ±0.1mm 수동: ±0.3mm |
결합 부품과의 위치 정합성 |
펀칭 하중 계산
예시: 10mm 두께의 구리 부스바에 13mm 홀을 펀칭하는 경우
둘레 = π × 13mm = 40.8mm
하중 = 40.8mm × 10mm × 250 N/mm² = 102,000 N ÷ 10,000 ≈ 10.2톤
4단계: 벤딩 및 성형 – 부스바 형상 가공

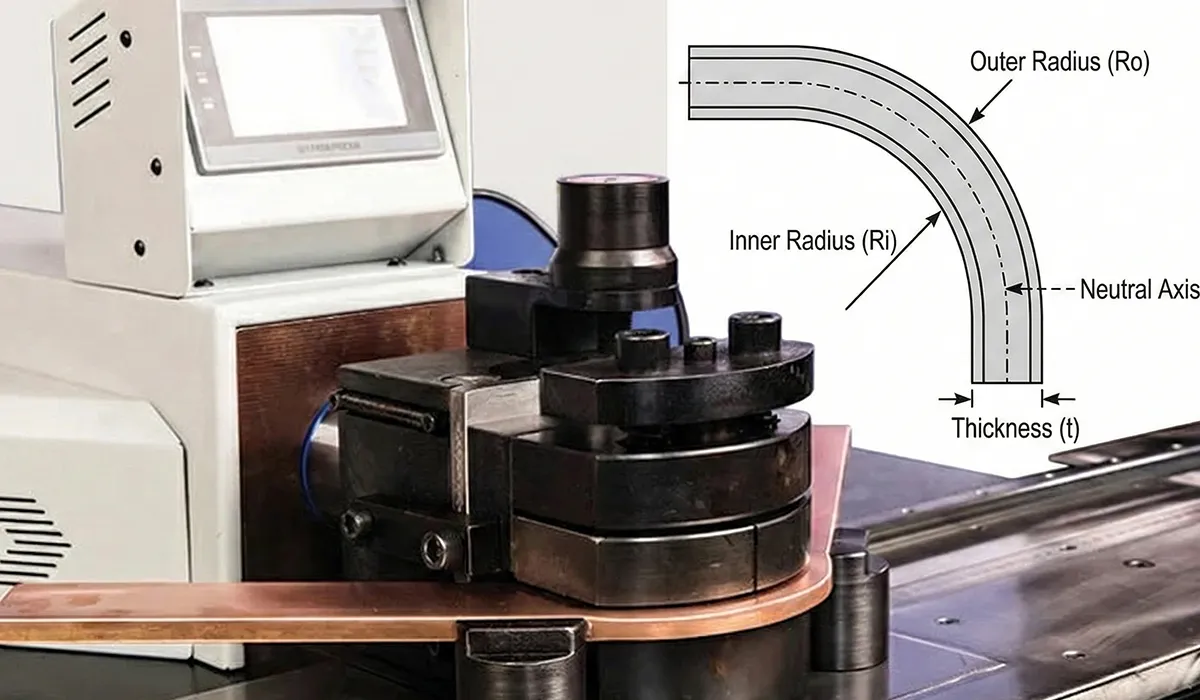

부스바 벤딩은 제작 공정에서 가장 중요한 단계 중 하나입니다. 부적절한 벤딩은 응력 균열, 전류 용량 저하 또는 설치 불량을 유발할 수 있습니다.
벤딩 장비 종류
- 수동 부스바 벤딩기: 소규모 작업장에 적합하며, 최대 8mm 두께까지 벤딩 가능, 각도 정밀도 ±2°
- 유압식 부스바 벤딩기: 3~12mm 두께 가공 가능, 각도 정밀도 ±1°, 일정한 가압력 적용 가능
- CNC 벤딩기: 프로그램 가능한 각도 제어, ±0.5° 정밀도, 복잡한 형상 가공에 적합
- 휴대용 유압 벤딩기: 현장 수정 작업에 적합하며, 최대 10mm 두께까지 벤딩 가능
벤딩 반경 기준(균열 방지를 위한 핵심 기준)
| 부스바 두께 | 최소 벤딩 반경 | 권장 벤딩 반경 | 최대 벤딩 각도 |
|---|---|---|---|
| 3mm | 4.5mm(1.5t) | 6mm(2t) | 90° |
| 5mm | 7.5mm(1.5t) | 10mm(2t) | 90° |
| 8mm | 12mm(1.5t) | 16mm(2t) | 90° |
| 10mm | 15mm(1.5t) | 20mm(2t) | 90° |
| 12mm | 18mm(1.5t) | 24mm(2t) | 90° |
참고: ‘t’는 두께를 의미합니다. 계산식: 최소 반경 = 1.5 × 두께
벤딩 작업 모범 사례
- 항상 소재의 압연 방향과 직각이 되도록 벤딩합니다.
- 부스바 두께에 맞는 반경의 적절한 금형을 사용합니다.
- 여러 개의 복잡한 벤딩이 필요한 경우, 벤딩 전에 구리 소재를 어닐링 처리합니다.
- 벤딩 후 침투 검사를 통해 균열 여부를 확인합니다.
- 스프링백을 고려합니다. 목표 각도보다 2~5° 정도 더 굽힌 후, 힘을 해제하여 최종 각도에 맞춥니다.
부스바 벤딩기는 부스바 제작 공정에서 중요한 역할을 합니다. 구리 및 알루미늄 부스바를 전기 패널, 수배전반 및 배전 시스템에 필요한 정밀한 각도로 성형하기 때문입니다. 부적절한 벤딩은 균열, 응력 집중 지점 및 설치 불량을 유발할 수 있으므로, 수동식, 유압식 또는 CNC 방식 중 적합한 벤딩기를 사용하는 것이 정확한 벤딩 반경, 일관된 각도 제어 및 신뢰성 있는 전기 성능을 확보하는 데 도움이 됩니다. 제조업체와 패널 제작업체의 경우, 우수한 품질의 부스바 벤딩기에 투자하면 생산 효율을 높이고, 소재 낭비를 줄이며, 더 안전하고 전문적인 부스바 조립을 구현할 수 있습니다.
5단계: 표면 처리 및 코팅
적절한 표면 처리는 부스바의 수명을 3~5배 연장하고 안정적인 전기 접속을 보장합니다. 구리 부스바 코팅은 산화를 방지하며, 알루미늄은 갈바닉 부식을 방지하기 위한 처리가 필요합니다.
일반적인 표면 처리 옵션
| 코팅 종류 | 두께 | 적용 분야 | 비용 |
|---|---|---|---|
| 주석 도금 | 5~10 μm | 일반 용도, 실내용 패널 최대 온도: 150°C |
$ |
| 니켈 도금 | 3~8 μm | 고온 적용 분야 최대 온도: 250°C |
$$ |
| 은 도금 | 2~5 μm | 저저항 접속 의료기, 항공우주 분야 |
$$$$ |
| 분체 도장 | 50~100 μm | 절연 부스바 색상 구분 시스템 |
$$ |
| 아노다이징(알루미늄) | 10~25 μm | 부식 방지 옥외 설치 |
$$ |
| 무도금 구리 | 0 | 건조한 실내에서만 사용 정기적인 청소 필요 |
– |
선정 가이드
- 실내 주거용/상업용: 주석 도금 구리, 비용 효율적이고 신뢰성 우수
- 산업용 고온 환경: 니켈 도금 구리, 고온에 강함
- 해양/해안 환경: 주석 도금 구리 + 에폭시 실링
- 데이터 센터/중요 시스템: 은 도금 구리, 가장 낮은 접촉 저항
- 옥외 변전소: 아노다이징 알루미늄 또는 정기 유지관리가 필요한 무도금 구리
6단계: 품질 관리 및 시험
모든 부스바 생산 라인은 안전성과 성능을 보장하기 위해 엄격한 품질 관리를 시행해야 합니다. 산업 표준에서는 육안 검사와 전기 시험을 모두 요구합니다.
필수 품질 검사 항목
| 시험 종류 | 방법 | 합격 기준 |
|---|---|---|
| 치수 검사 | 디지털 캘리퍼스, CMM | ±0.5mm 공차 |
| 육안 검사 | 조명 아래 100% 검사 | 균열, 버 또는 깊이 0.5mm 초과 스크래치 없음 |
| 전도도 시험 | 4선식 저항 측정 | 이론 저항값의 105% 이하 |
| 벤딩 시험(샘플) | 맨드릴을 기준으로 90° 벤딩 | 벤딩 후 눈에 보이는 균열 없음 |
| 코팅 두께 | X선 형광 두께 측정기 | 지정 범위 ±1μm 이내 |
| 온도 상승 시험 | 정격 전류로 4시간 통전 | 정격 전류에서 주변 온도 대비 상승값 35°C 미만 |
문서화 요구사항
- 소재 인증서, 밀 테스트 리포트
- 치수 검사 보고서
- 전기 시험 결과
- 도금 두께 인증서
- 추적성 표시, 배치 번호 및 날짜 코드

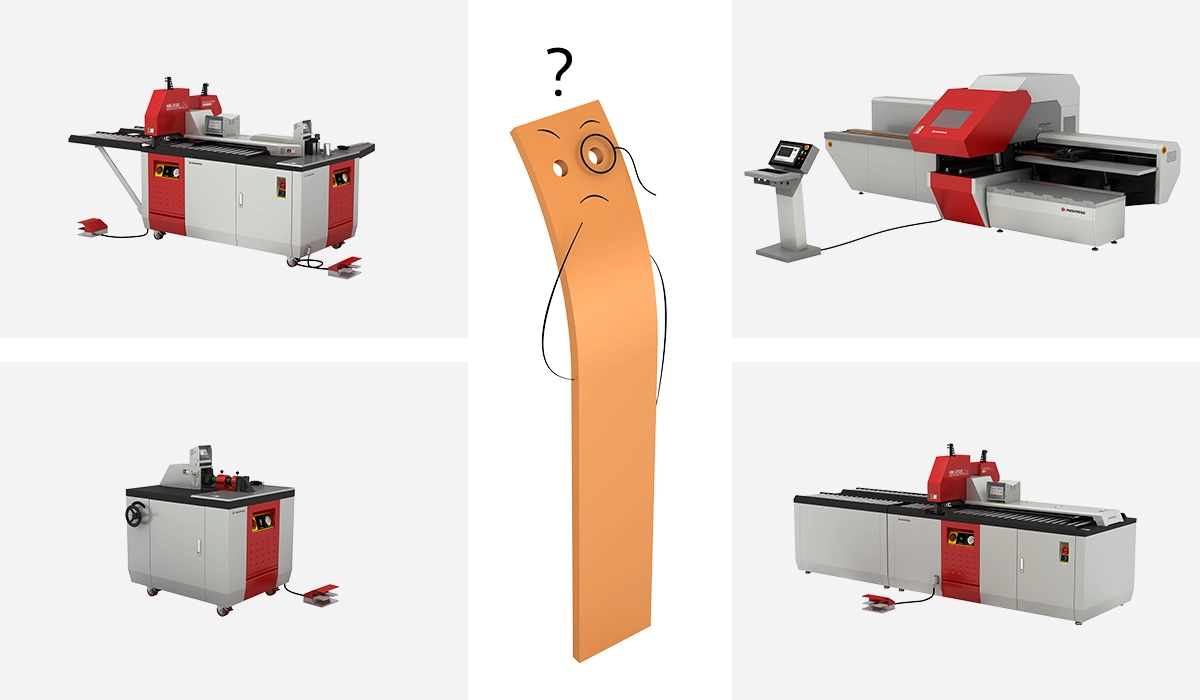

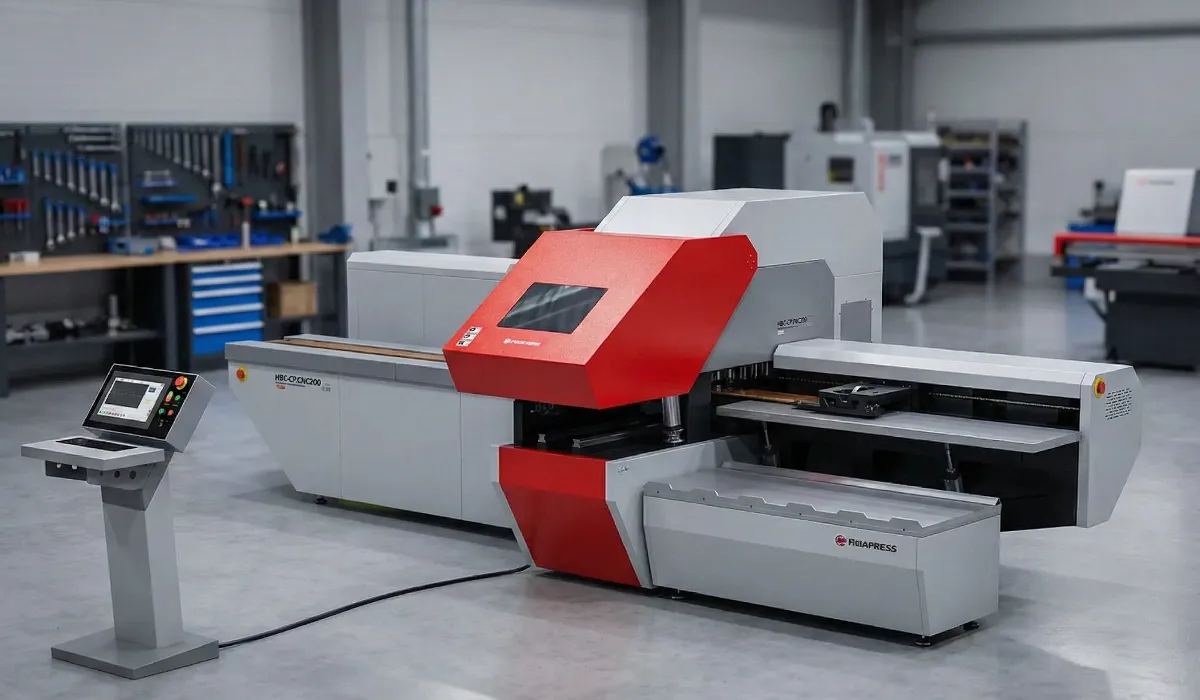

부스바 가공 기계 및 장비 가이드
부스바 생산 라인을 구축하려면 생산량, 제품 복잡도 및 예산을 기준으로 장비를 신중하게 선정해야 합니다. 아래는 장비 옵션에 대한 종합적인 분류입니다.
필수 장비 분류
1. 절단기
| 장비 종류 | 가공 능력 | 적합한 용도 |
|---|---|---|
| 수동 절단기 | 최대 10mm × 125mm | 소규모 작업장, 소량 생산 |
| 유압 절단기 | 최대 12mm × 200mm | 중간 규모 생산 |
| CNC 절단기 | 최대 15mm × 250mm | 고정밀 작업, 자동화 |

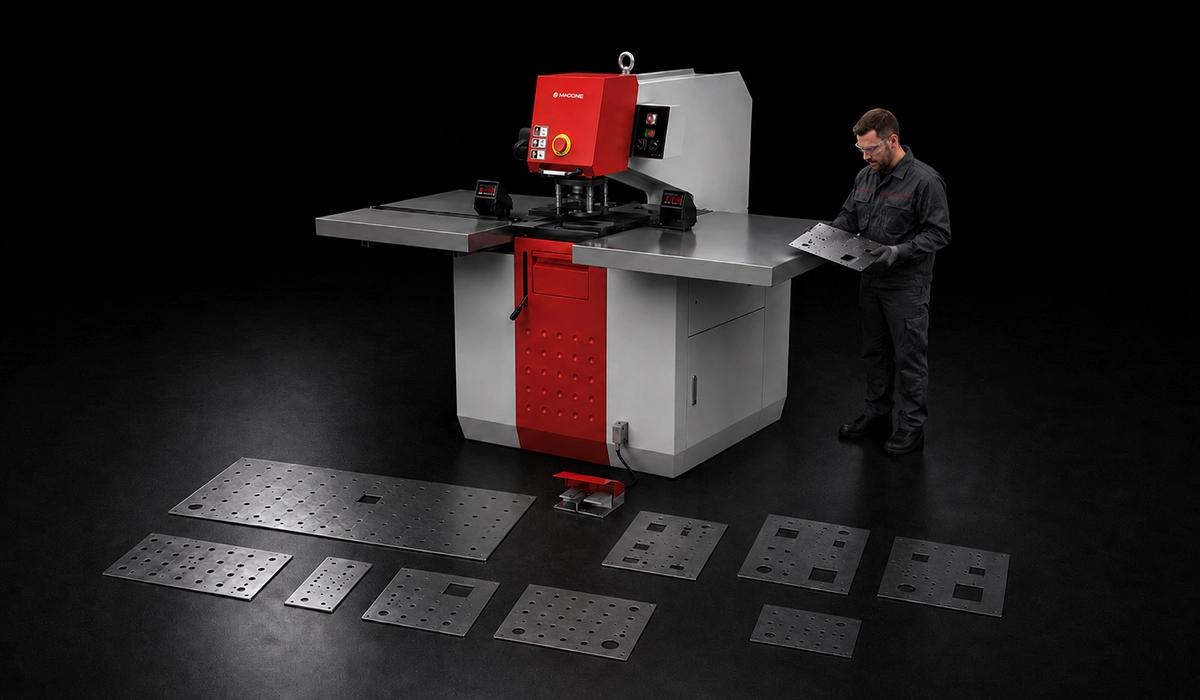

2. 펀칭기
| 장비 종류 | 가공 능력 | 생산 속도 |
|---|---|---|
| 수동 펀칭기 | 8mm 구리 부스바: Ø13mm 펀칭 | 시간당 5~10홀 |
| 유압 펀칭기 | 12mm 구리 부스바: Ø20mm 펀칭 | 시간당 20~30홀 |
| CNC 펀칭기 | 15mm 구리 부스바: Ø30mm 펀칭 | 시간당 100홀 이상 |
3. 벤딩기
| 장비 종류 | 가공 능력 | 각도 정밀도 |
|---|---|---|
| 수동 벤딩기 | 최대 8mm × 80mm | ±2° |
| 유압 벤딩기 | 최대 12mm × 150mm | ±1° |
| CNC 벤딩기 | 최대 15mm × 200mm | ±0.5° |
| 휴대용 벤딩기 | 최대 10mm × 100mm | ±1.5° |

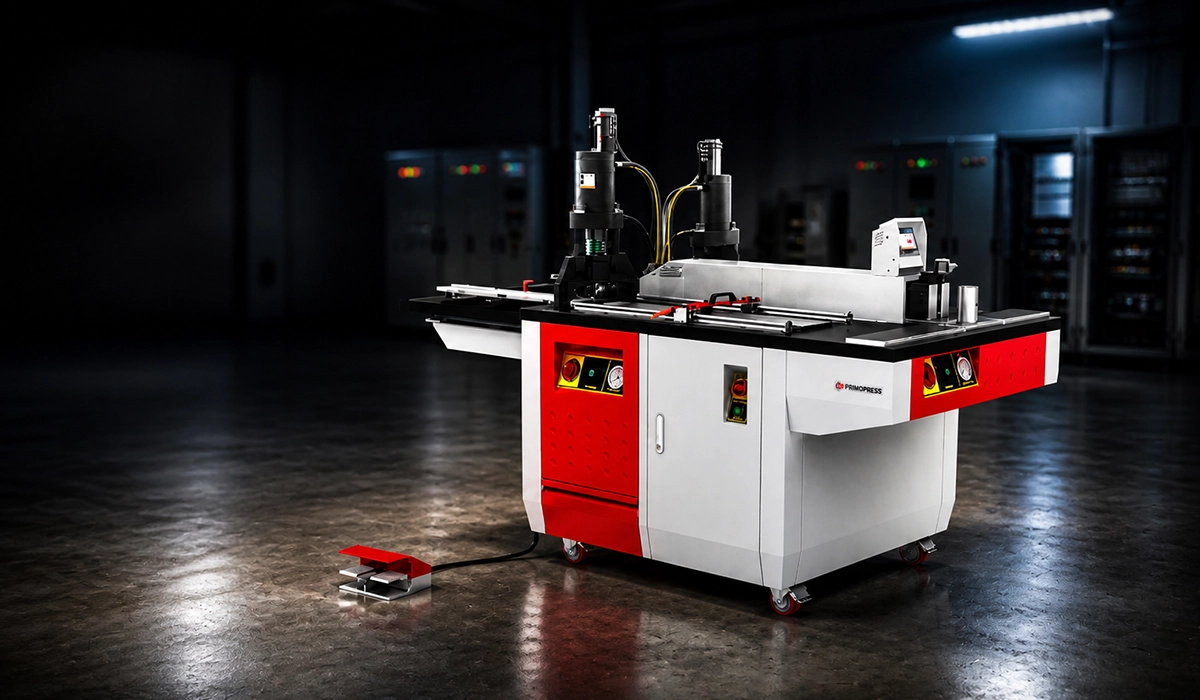

4. 다기능 장비(3-in-1 / 올인원 장비)
3-in-1 부스바 가공기는 절단, 펀칭 및 벤딩 기능을 하나의 장비에 통합한 장비로, 소규모에서 중간 규모 작업장에 상당한 공간 절감 및 비용 절감 효과를 제공합니다.
| 사양 | 보급형 | 전문가형 |
|---|---|---|
| 최대 절단 능력 | 8mm × 100mm | 12mm × 200mm |
| 최대 펀칭 능력 | 8mm 소재: Ø13mm | 12mm 소재: Ø20mm |
| 최대 벤딩 능력 | 8mm × 80mm, 90° | 12mm × 150mm, 90° |
| 적합한 용도 | 패널 제작업체, 시공업체 | 중간 규모 부스바 제조업체 |
산업 표준 및 품질 인증
전문적인 부스바 제조는 안전성, 성능 및 시장 수용성을 확보하기 위해 국제 전기 표준을 준수해야 합니다.
주요 국제 표준
| 표준 | 지역 | 적용 내용 |
|---|---|---|
| IEC 61439-1/2 | 국제 | 저압 수배전반, 부스바 온도 상승, 단락 성능 |
| UL 857 | 북미 | 버스웨이 시스템, 전류 정격, 구조 요구사항 |
| IEEE 605 | 미국 | 변전소 내 부스바 설계, 기계적 및 전기적 응력 |
| BS EN 60439 | 영국/유럽 | 형식 시험 및 부분 형식 시험 |
| IS 8623 | 인도 | 전기용 구리 부스바 |
| GB/T 5585 | 중국 | 전기용 구리 부스바 사양 |
상업 생산에 필요한 인증
- ISO 9001: 품질경영시스템, B2B 판매에 필수
- ISO 14001: 환경경영시스템, 점점 더 요구되는 추세
- UL Listing: 북미 시장 진출 시 필요
- CE Marking: 유럽연합 판매 시 필수
- RoHS Compliance: 코팅 내 유해물질 제한 준수
온도 상승 한계, IEC 61439-1 기준
| 구성품 | 최대 온도 상승 | 절대 최대 온도 |
|---|---|---|
| 무도금 구리/알루미늄 부스바 | K 70 | 105°C |
| 주석 도금 부스바 | K 65 | 100°C |
| 니켈 도금 부스바 | K 80 | 115°C |
| 절연/밀폐형 부스바 | K 50 | 85°C |
부스바 가공에서 흔히 발생하는 문제 및 해결 방법
적절한 장비와 절차를 갖추고 있더라도 부스바 생산 중에는 여러 문제가 발생할 수 있습니다. 아래는 가장 흔한 문제와 해결 방법입니다.
문제 1: 절단 후 버 및 날카로운 모서리 발생
증상: 거친 모서리, 금속 절삭 찌꺼기, 취급성 저하
원인: 무딘 절단 날, 부적절한 절단 속도, 부적절한 블레이드 간극
해결 방법: 절단 날을 정기적으로 교체하거나 연마합니다. 일반적으로 500~1,000회 절단마다 점검합니다. 절단 직후 디버링 공구 또는 줄을 사용합니다. 블레이드 간극을 소재 두께의 5~7%로 조정합니다. 더 깨끗한 절단면이 필요한 경우 CNC 절단을 검토합니다.
문제 2: 벤딩 후 균열 발생
증상: 벤딩 외측 반경에 눈에 보이는 균열 발생, 소재 파손
원인: 벤딩 반경이 너무 작음, 두께의 1.5배 미만. 소재 압연 방향과 평행하게 벤딩. 이전 공정으로 인한 가공 경화
해결 방법: 항상 소재 두께의 2배 이상인 최소 벤딩 반경을 적용합니다. 여러 번의 벤딩이 필요한 경우 구리 소재를 500~700°C에서 어닐링합니다. 압연 방향에 직각으로 벤딩합니다. 중요한 벤딩 부위는 침투 검사를 통해 확인합니다.
문제 3: 홀 위치 불일치
증상: 홀이 결합 부품과 맞지 않음, 조립 어려움
원인: 수동 측정 오류, 펀칭 중 펀치 위치 이탈, 펀칭 중 소재 움직임
해결 방법: ±0.1mm 정밀도를 확보하기 위해 CNC 펀칭기로 업그레이드합니다. 수동 펀칭 시 디지털 템플릿과 지그를 사용합니다. 펀칭 중 소재를 확실히 클램핑합니다. 각 작업 단위별로 초도품 검사를 실시합니다.
문제 4: 도금 박리 또는 벗겨짐
증상: 코팅층 박리, 부식 방지 성능 저하
원인: 도금 전 표면 처리 불량, 오일이나 산화물 등 오염, 도금 두께 부족
해결 방법: 도금 전 알칼리 탈지제로 세척합니다. 산화물 제거를 위해 산성 세척을 합니다. 최소 5μm 이상의 도금 두께를 확보합니다. 테이프 테스트, ASTM D3359를 통해 접착성을 확인합니다.
문제 5: 사용 중 과도한 온도 상승
증상: 부스바 온도 상승이 70K를 초과함, 절연 손상 발생
원인: 전류 부하에 비해 부스바 크기가 부족함, 접속 품질 불량으로 인한 높은 저항, 환기 부족
해결 방법: IEC 61439-1 기준에 따라 부스바 크기를 재계산합니다. 제조사 사양에 맞는 토크로 접속부를 체결합니다. 열화상 카메라를 사용하여 과열 지점을 확인합니다. 부스바 단면적을 늘리거나 냉각 성능을 개선합니다.
결론: 2026년 부스바 가공 완전 이해
부스바 제조는 원자재 상태의 구리를 정밀 설계된 전기 도체로 만드는 과정이며, 소재 과학에 대한 이해, 적절한 장비 투자, 엄격한 품질 기준 유지 및 지속적인 공정 최적화가 필요합니다. 구리와 알루미늄 중 어떤 소재를 선택할지는 전류 요구사항, 예산 및 사용 환경에 따라 달라집니다. 절단, 펀칭 및 벤딩의 정밀도는 최종 제품의 품질과 안전성에 직접적인 영향을 미칩니다. 최신 CNC 장비는 우수한 정밀도를 제공하지만 더 높은 투자가 필요합니다. 상업 생산에서는 품질 관리와 IEC/UL 표준 준수가 필수이며, 투자 회수 기간은 생산 규모에 따라 12~36개월 정도로 예상할 수 있습니다.
패널 제작업체가 자체적으로 부스바 가공을 하려는 경우, 전기 공사업체가 사업 확장을 검토하는 경우, 또는 제조업체가 생산 라인을 최적화하려는 경우 모두, 전체 부스바 생산 공정을 이해하는 데 투자한 시간은 품질, 효율성 및 수익성 측면에서 큰 효과를 가져올 수 있습니다.
부스바 가공을 시작할 준비가 되었다면 다음 단계를 고려할 수 있습니다.
① 첫째, 월간 목표 생산량, 일반적인 부스바 규격 및 예산 제약을 계산하여 요구사항을 평가합니다.
② 둘째, PAYAPRESS의 장비를 직접 방문하여 시연을 요청합니다.
③ 셋째, 초기 투자 단계에서는 3-in-1 장비로 작게 시작하고, 생산량이 증가하면 전용 장비로 업그레이드합니다.
④ 넷째, 정밀 장비는 숙련된 인력이 필요하므로 작업자 교육에 투자합니다.
⑤ 다섯째, 구축 초기 단계부터 ISO 9001 및 관련 전기 표준 준수를 계획합니다.
PAYAPRESS와 같은 제조업체의 고급 부스바 가공기는 구리 및 알루미늄 부스바에 대해 정밀한 절단, 펀칭 및 벤딩을 가능하게 하며, 안정적인 설치와 최적의 성능을 보장합니다. 수동식, 유압식 또는 CNC 시스템 중 어떤 방식을 선택하든 핵심은 장비 성능을 실제 생산 요구사항에 맞추는 것입니다. 부스바 규격 산정, 장비 선정 또는 맞춤 가공 프로젝트에 대한 기술적인 질문이 있다면, 인증된 엔지니어 및 장비 전문가와 상담하여 생산 설비가 성능 기준과 안전 기준을 모두 충족하도록 해야 합니다.
