La precisión de una máquina para pletinas es su capacidad de dar la medida, el ángulo de doblado o la posición del agujero que marca el plano. La repetibilidad es otra cosa: su capacidad de repetir ese mismo resultado pieza tras pieza durante toda la serie. Una máquina puede acertar una vez y, aun así, no ser repetible.
La precisión de una máquina para pletinas es uno de los factores que más pesan al elegir un equipo para cortar, punzonar y doblar pletinas de cobre o aluminio. Y no es un capricho técnico: un corte descuadrado, un agujero mal situado o un ángulo que se va unos grados se convierten en piezas que no encajan, en chatarra de cobre y en horas de retrabajo. En producción, eso se paga. Este artículo, para fabricantes de cuadros, aparamenta y transformadores, explica qué es la precisión, qué es la repetibilidad y cómo mirarlas antes de comprar.
¿Prefieres escuchar en lugar de leer? Puedes reproducir a continuación la versión en audio del resto de este artículo.
Precisión y repetibilidad: no son lo mismo
Conviene separar dos conceptos que se confunden a todas horas. La precisión es lo cerca que queda el resultado de lo que pedía el plano: la longitud del corte, la posición del taladro, el ángulo de doblado. La repetibilidad es lo bien que la máquina repite ese resultado a lo largo de toda la tirada. ¿Por qué importa la distinción? Porque un equipo puede clavar la primera pieza y luego irse de tolerancia en las cincuenta siguientes. Es exacto una vez, pero no repetible. Y en fabricación por lotes, lo que te salva es la repetibilidad, no un acierto suelto.

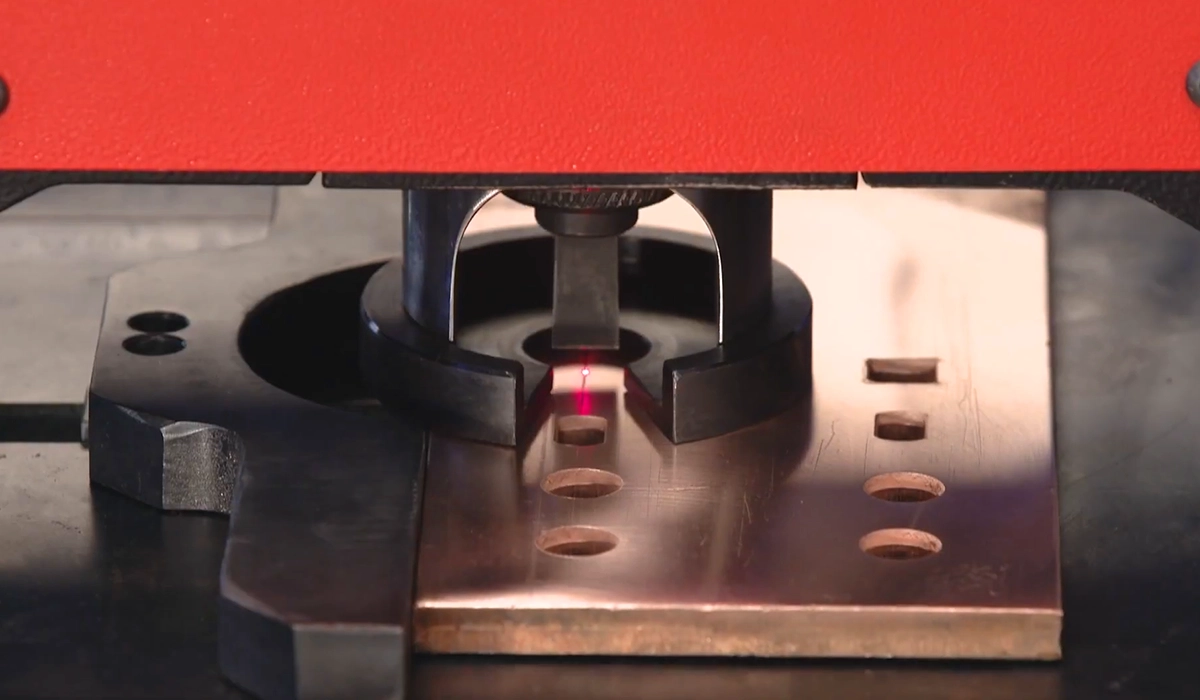

Por qué importa en el corte, el punzonado y el doblado
En las tres operaciones se juega algo distinto. En el corte, la longitud correcta de la pletina evita empalmes forzados y montajes a presión. En el punzonado, manda el posicionamiento de los agujeros: si el taladro se desplaza, el atornillado de la unión no cuadra, y una conexión floja acaba en un punto caliente. En el doblado —lo propio de una dobladora de pletinas—, un ángulo constante permite que el embarrado entre a la primera en la celda o el cuadro eléctrico industrial. Una máquina para pletinas de cobre que trabaja fina —del orden de ±0,1 mm, a modo orientativo— reduce la merma de cobre y el retrabajo, que es donde de verdad se escapa el dinero.
Qué afecta a la precisión de la máquina
La precisión no sale de un único sitio. Pesa el control: un buen control CNC posiciona mejor que el ajuste manual. Pesa el accionamiento, servo o hidráulico, cada uno con su nivel de repetibilidad. Pesa la rigidez del bastidor, porque una estructura que flexa bajo carga se lleva la tolerancia por delante. Y pesan mucho el utillaje —punzones y matrices en buen estado— y la calibración periódica. Súmale el material: el cobre y el aluminio no se comportan igual, y una pletina de cobre de mala calidad o de espesor irregular te estropea el mejor de los cálculos.
Por qué el CNC repite mejor que una máquina manual
Aquí está la gran diferencia entre una máquina manual y una de control CNC. El CNC guarda el programa —medidas, secuencia, posiciones— y lo ejecuta igual en la pieza número uno que en la quinientos. Se quita de en medio la variación del operario, que es la principal fuente de dispersión: cada vez que hay que medir y ajustar a mano, entra error. Con posicionamiento automático y programas almacenados, la tirada sale consistente y el operario deja de sostener la tolerancia a base de pulso y oficio.
Cómo evaluar la precisión antes de comprar
Antes de firmar, pide números, no adjetivos. Unas cuantas comprobaciones que ahorran disgustos: que te den los datos de precisión y repetibilidad por separado para corte, punzonado y doblado; piezas de muestra hechas con tu propia pletina; una mirada a la rigidez del bastidor y al estado del utillaje; el procedimiento de calibración y el mantenimiento que exige; el tamaño y el espesor máximo de pletina, y si admite cobre y aluminio; y el servicio posventa y los repuestos. El paso más útil, al final, es cuadrar la máquina con tu volumen de producción y tu tipo de pieza. Si encaja, pide las especificaciones y una recomendación para tu línea.
| Qué Pedir al Proveedor | Por Qué Importa | Señal de Alarma |
|---|---|---|
| Precisión y repetibilidad por separado, para corte, punzonado y doblado | Un único valor global esconde la operación más débil | Solo dan un «±X mm» para toda la máquina |
| Piezas de muestra hechas con tu propia pletina | El material real cambia el resultado | Solo enseñan muestras con su propio material |
| Rigidez del bastidor y estado del utillaje | Una estructura que flexa se lleva la tolerancia por delante | No facilitan peso ni datos de estructura |
| Procedimiento de calibración y plan de mantenimiento | La precisión se mantiene, no se compra una sola vez | No existe un protocolo escrito |
| Tamaño y espesor máximo de pletina; cobre y aluminio | Define si la máquina cubre tu gama de piezas | Rango poco claro o «consultar» |
| Servicio posventa y disponibilidad de repuestos | Una parada larga cuesta más que la diferencia de precio | Sin stock ni tiempos de respuesta comprometidos |
La precisión se nota en el montaje
La precisión y la repetibilidad no son solo dos líneas de una ficha técnica: se ven en el montaje, en la merma y en la eficiencia de la planta. Un embarrado bien fabricado entra a la primera, aprieta bien y ayuda a que el conjunto cumpla la UNE-EN 61439 y las exigencias del REBT. Si estás comparando equipos, lo sensato es pedir los datos de precisión y repetibilidad, el rango de pletina y el nivel de automatización, y comentarlo con un ingeniero antes de decidir.
De los datos a la pieza que encaja a la primera.
Ya sabes qué preguntar. En PAYAPRESS, fabricante de máquinas para pletinas de cobre, llevamos desde 1990 fabricando máquinas de corte, punzonado y doblado de cobre y aluminio para fabricantes de cuadros y embarrados en más de 74 países. Dinos tu volumen de producción y tu tipo de pieza, y te decimos qué equipo encaja —con los números por delante.
