PAYAPRESS CNC200: Bir Vardiyada Ne Yapar, Ne Yapmaz?

PAYAPRESS CNC200 nedir diye soran pano imalatçılarının çoğu aynı sorunla karşı karşıyadır: bara kesme ve delme, atölyede iki ayrı tezgâhta yapılır. Parça bir makineden alınır, ölçülür, ardından öbürüne taşınır. PAYAPRESS HBC-CP.CNC200 makinesi bu iki işlemi tek hatta ve eş zamanlı olarak birleştirir. Y ekseni üzerindeki lineer taşıyıcıda bulunan yedi takım istasyonu tek bir programla çalışır. Böylece parça, işlemler arasında elden ele dolaşmaz.

Bu yazıda makinenin ne yaptığını ve ne yapmadığını açıkça ele alıyoruz: kapasite, çalışma akışı, programlama mantığı, kalıp tedariği ve hattın sınırları. Amaç basit: ürün sayfasına geçmeden önce makinenin sizin işinize uyup uymadığını görebilmeniz.

Dinlemeyi tercih edenler için, makalenin kalan kısmının sesli versiyonu aşağıda yer almaktadır.

PAYAPRESS CNC200 Nedir? Ne Yapar, Ne Yapmaz?

Kısaca tanımlarsak, PAYAPRESS CNC200 bakır ve alüminyum baraları tek hatta ve eş zamanlı olarak kesen ve delen bir CNC bara işleme hattıdır.

İki işlemi aynı çevrimde tamamlamayı hedefledik. Bunu, kesme ve delmenin birbirini beklemeden birlikte yürümesiyle ölçtük. Sonuca da altı delme ve bir kesme istasyonunu tek lineer taşıyıcıya yerleştirerek ulaştık.

Önce yaptığı işlere bakalım:

• Kesme: Kesme ünitesi, baraları programlanan boylarda keser.
• Delme: Delme ünitesi, programda tanımlanan delik düzenini açar.
• Eş zamanlı çalışma: İki işlem birbirini beklemez, birlikte yürür.
• Yedi takım istasyonu: Y ekseni üzerinde altı delme ve bir kesme istasyonu bulunur.

Klasik düzende işlemler sırayla yapılır; bir işlem biter, diğeri başlar. Bu hatta ise eş zamanlı işlem esastır. Aradaki fark, özellikle çok delikli parçalarda parça başı süreye doğrudan yansır.

Gelelim yapmadığı işe. “CNC200 bükme yapar mı?” sorusunun cevabı nettir: hayır. PAYAPRESS CNC200 kesme ve delme için tasarlanmıştır; bükme bu hattın kapsamında yer almaz. Bükümlü parçaya ihtiyacınız varsa büküm ayrı bir adım olarak planlanmalıdır.

Bunu bir eksiklik olarak okumamak gerekir. Hattın görevi kesme ve delmeyi otomatikleştirmektir; kesme-delme ile bükme, üretim akışında ayrı iş paketleridir.

Malzeme tarafı da açık: hat, bakır bara ve alüminyum bara işler.

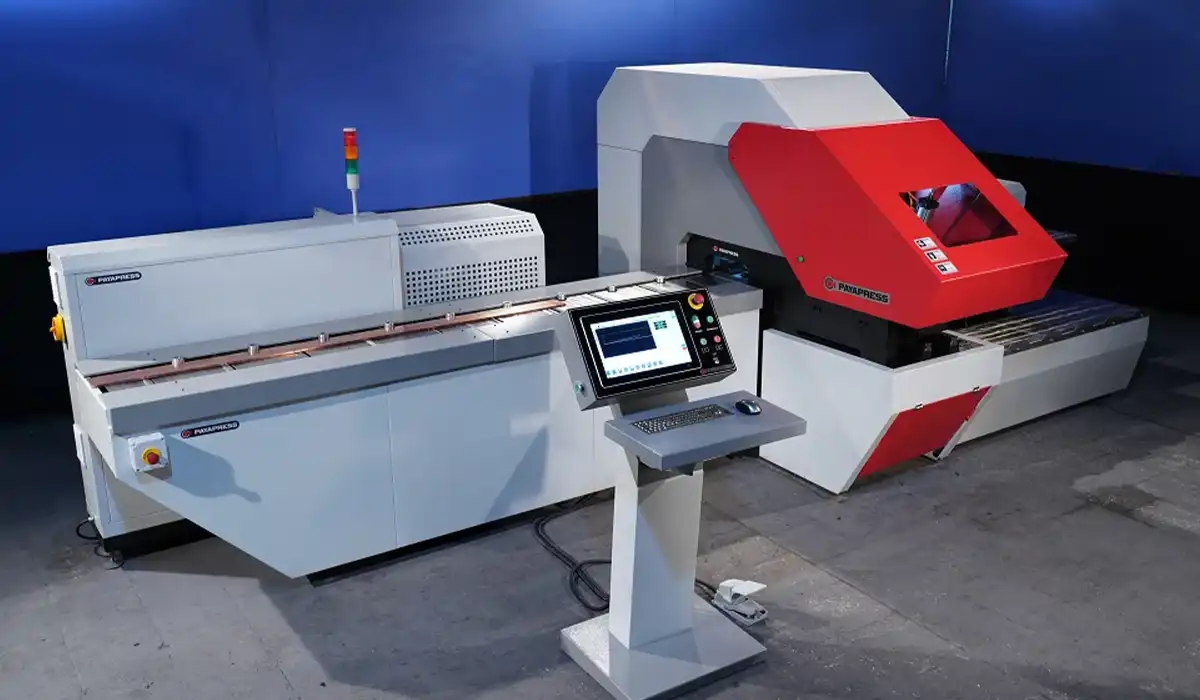

Bu konuyla ilgili daha fazla bilgi almak için CNC bara makinesi seçimi hakkındaki kapsamlı rehberimize de göz atabilirsiniz.

Kapasite ve Teknik Değerler

Uzun baralarda boy doğruluğunu korumayı hedefledik. Bunu, hem delme hem kesme tarafında boy ölçmenin bilyalı vida ve servo motorla yapılmasıyla ölçtük. Konumlandırmayı CNC kontrollü bir eksen üzerinden yürüterek elde ettik.

“CNC200 kapasitesi nedir?” diye soruyorsanız değerlerin tamamı aşağıdaki tabloda:

Tablodaki iki satır, sahada en çok soru getiren konulara karşılık geliyor.

Boy ölçme neden önemli? “CNC200 kaç metre bara işler?” sorusunun cevabı 4 metreye kadardır. Bu uzunlukta her delik konumunun doğru tutturulması, parçanın montajda sorunsuz oturması için belirleyicidir. CNC200’de boy ölçme bilyalı vida ve servo motor üzerinden yapılır; konum, operatörün elle ölçümüne bağlı kalmaz.

Kurulum alanı bir planlama kalemidir. “CNC200 kurulum alanı ne kadar?” sorusuna yalnızca tezgâh ölçüsüyle cevap vermek eksik kalır. 537 × 240 × 188 cm’lik ana tezgâhın yanına, 4 metrelik baranın hatta giriş ve çıkış payını da eklemeniz gerekir. Atölye yerleşimini bu toplam alana göre planlamak, sonradan yer değiştirme zahmetini ortadan kaldırır.

Altyapı tarafında “CNC200 elektrik ihtiyacı nedir?” sorusunun cevabı da tabloda: 380 V, 3 faz, 50 Hz besleme ve 11 kW motor gücü.

Benzer konularda daha fazla teknik bilgi için NC ve CNC bara makinesi arasındaki fark başlıklı makalemizi inceleyebilirsiniz.

Nasıl Çalışır: Magazinden Bitmiş Parçaya

Süreç başladıktan sonra insan müdahalesini ortadan kaldırmayı hedefledik. Bunu, operatörün tek manuel işinin baraları magazine yerleştirmek olmasıyla ölçtük. Beslemeden bitmiş parçaya kadar tüm akışı programa bırakarak elde ettik.

Akış şöyle ilerler:

1. Magazine yükleme: Operatör baraları magazine yerleştirir. Sürecin tek manuel adımı budur.
2. Programın çağrılması: İş, dokunmatik kontrol üzerinden başlatılır.
3. Konumlandırma: Hat barayı alır ve programlanan konuma getirir.
4. Kesme ve delme: İki işlem eş zamanlı yürür.
5. Bitmiş parça: Parça hattan çıkar.

Manuel beslemede her bara tek tek tezgâha sürülür ve hız, operatörün temposuna bağlı kalır. Magazinli beslemede ise bu yük ortadan kalkar; iş operatöre değil programa bağlı hale gelir.

“CNC200 kaç operatörle çalışır?” sorusunun kısa cevabı şu: tek kişi planı çizer ve baraları magazine yerleştirir. Süreç başlatıldıktan sonra konumlandırma, delme ve kesme tam otomatik yürür.

Bir de hızlı kalıp değişimi var. Farklı delik çapına geçerken zımba ve matrisler kısa sürede değiştirilebilecek şekilde tasarlanmıştır. Çok çeşit çalışan bir atölyede bu, ayar süresini doğrudan etkiler.

Programlama: Çizersiniz, Kontrol G Koduna Çevirir

Programlamayı satır satır kod yazmaktan çıkarıp çizime taşımayı hedefledik. Bunu, işin kod yazılarak değil kontrol üzerinde çizilerek tanımlanmasıyla ölçtük. Görsel planın G koduna kontrol tarafından çevrilmesini sağlayarak elde ettik. G kodunun temellerini merak ediyorsanız G kodu nedir yazısına göz atabilirsiniz.

“CNC200 nasıl programlanır?” sorusunun cevabı üç adımdan oluşur:

1. Operatör, kontrol üzerinde delik düzenini ve kesim boylarını çizer.
2. Bu görsel plan, kontrol tarafından G koduna çevrilir.
3. Hat, üretilen bu koda göre çalışır.

Yani PAYAPRESS CNC200 ile çalışırken G kodunu satır satır elle yazmanız gerekmez. Ancak bir noktayı baştan netleştirelim: programı hazırlayacak operatörün CNC sistem programlama becerisine sahip olması gerekir. Delik düzenini doğru tanımlamak, oluşan programı kontrol etmek ve gerektiğinde düzeltmek bu bilgiyi ister. Bu yetkinliği yatırım planına en başta eklemek, devreye alma sürecini kısaltır.

Oluşturulan program kaydedilir; aynı parça tekrar geldiğinde yeniden çizmek yerine kayıtlı program çağrılır.

Bu bilgiler sizin için yararlı olduysa, CNC bara makinesi programlama ile ilgili diğer teknik içeriklerimize de göz atabilirsiniz.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Kalıp Tedariği ve Destek

Kalıp ve yedek parça tedarikini tek bir kaynağa bağımlı olmaktan çıkarmayı hedefledik. Bunu, delme ünitesi kalıplarının dünya çapında bir ağ üzerinden temin edilebilmesiyle ölçtük. Kalıpları MATE Precision Technologies iş birliğiyle sağlayarak elde ettik.

“CNC200 için kalıp nereden temin edilir?” sorusu, makine seçiminde sık atlanır. Oysa uzun vadede üretimin sürekliliğini belirleyen konulardan biridir.

CNC200 delme ünitesinin zımba ve matrisleri, MATE Precision Technologies iş birliğiyle sağlanır. MATE’in dünya çapındaki ağı sayesinde yedek veya ilave kalıp ihtiyacınız tek bir tedarikçinin stok durumuna takılı kalmaz.

Destek tarafında üç kalem sunulur:

• On yıl boyunca yedek parça temini
• Uzaktan tanı
• Mühendislik desteği

Buradaki uzaktan tanı bir destek hizmetidir; makinenin sürekli uzaktan izlendiği anlamına gelmez.

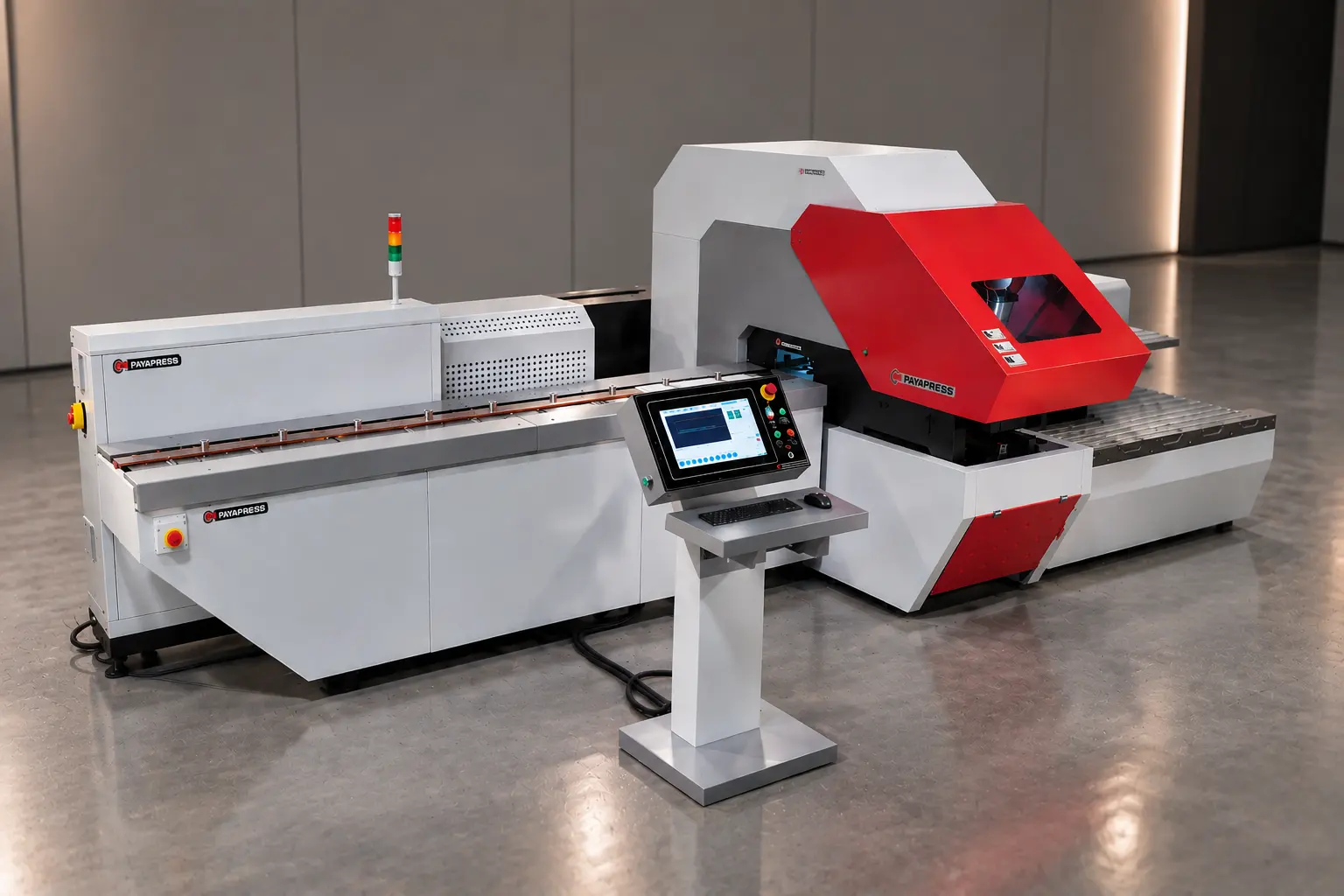

Daha fazla teknik detay ve uygulama bilgisi için CNC bara makinesi bakımı hakkındaki yazımızı inceleyebilirsiniz.

Industry 4.0: Ne Sunar, Ne Sunmaz?

Üretim verisini kayıt altına almayı hedefledik. Bunu, hattın yaptığı işlere dair rapor üretebilmesiyle ölçtük. Industry 4.0 yeteneğini üretim raporlaması kapsamında tanımlayarak elde ettik.

“CNC200 Industry 4.0 ne anlama geliyor?” sorusu önemli, çünkü bu ifade piyasada çok geniş anlamlarda kullanılıyor. Bu hatta kapsam nettir:

• Sunar: Üretim raporlama
• Sunmaz: Uzaktan izleme, hat entegrasyonu, MES veya ERP bağlantısı

Üretim raporlama ile uzaktan izleme aynı şey değildir. Raporlama, yapılan işin kaydını verir. Uzaktan izleme ise makinenin anlık durumunun başka bir sistemden takip edilmesidir ve bu hatta yoktur.

Bu ayrımı baştan bilmek, yanlış beklentiyle karar vermenizi önler.

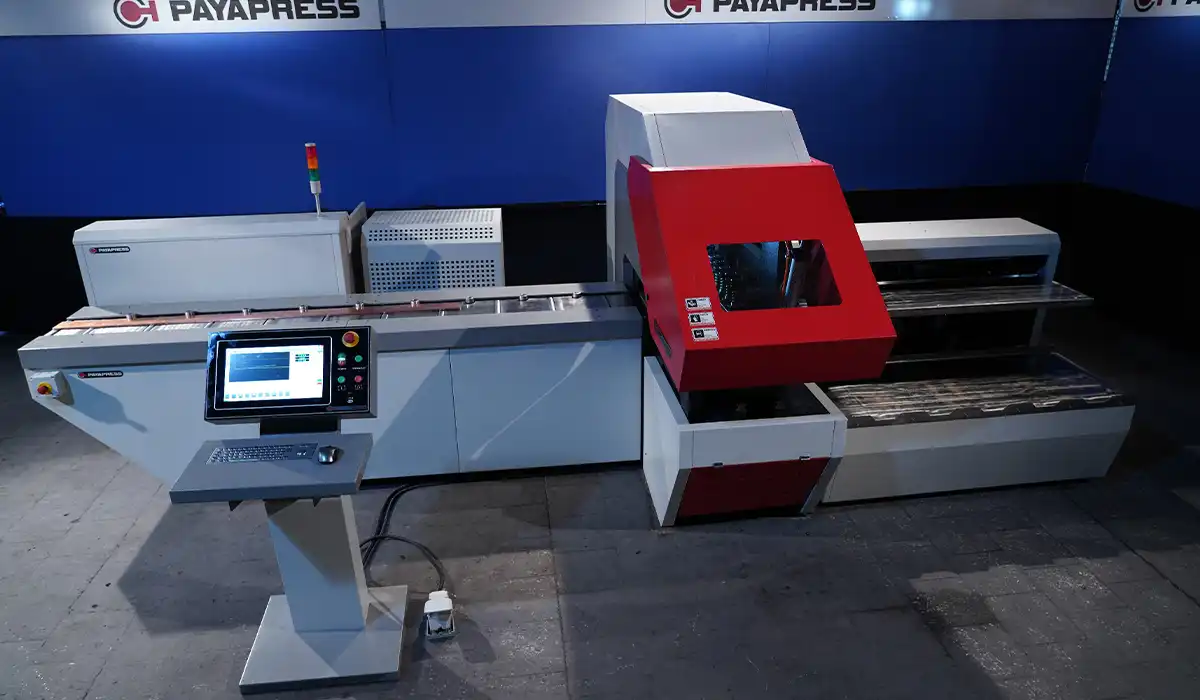

Bu konu hakkında daha fazla bilgi edinmek için ilgili rehberimize göz atmayı unutmayın: CNC Bara Makinesi Güvenliği.

Hangi Atölye İçin Doğru?

Yatırımın uygunluğunu iş karakterinden okumayı hedefledik. Bunu, kesme ve delmenin atölyedeki toplam yük içindeki payıyla ölçtük. Hattı mevcut üretim profilinizle eşleştirerek elde ettik.

Uygun olduğu durumlar:

• Kesme ve delme hacminiz yüksek ve düzenliyse
• 200 × 15 mm kapasite sınırı içinde çalışıyorsanız
• 4 metreye kadar bara işliyorsanız
• Çeşit sık değişiyor ve ayar süresi vardiyanızı yiyorsa
• Bakır ve alüminyum bara işliyorsanız
• Ekibinizde CNC programlama yapabilecek bir operatör varsa

Uygun olmayabileceği durumlar:

• Ana ihtiyacınız büküm ise, çünkü bu hat bükme yapmaz
• İşlediğiniz kesitler 200 × 15 mm sınırının üzerindeyse
• Çok düşük ve düzensiz hacimde çalışıyorsanız

İkinci listeyi de ilki kadar ciddiye almanızı öneririz. İşinize uymayan bir hat, kısa vadede çözüm gibi görünse de uzun vadede sorun üretir.

Kısa Değerlendirme

Özetle, “PAYAPRESS CNC200 nedir?” sorusunun cevabı şu: bakır ve alüminyum barada kesme ve delmeyi tek hatta ve eş zamanlı yapan, magazinden beslenen bir CNC işleme hattı. Süreç başlatıldıktan sonra tam otomatik çalışır; bükme ise kapsamı dışındadır. Tüm teknik detaylar ve fiyat teklifi için CNC200 ürün sayfasını inceleyebilirsiniz.
