배선 덕트 A to Z: 종류 선택부터 충전율 계산, 깔끔한 절단까지

배선 덕트는 제어반과 배전반 내부에서 전선을 정해진 경로로 정리하고 보호하는 플라스틱 배선 채널입니다. 실무에서 결정해야 할 것은 사실 세 가지뿐입니다. 첫째, 측면 구조에 따라 밀폐형·좁은 슬롯형·넓은 슬롯형 중 무엇을 쓸 것인가. 대부분의 제어반은 좁은 슬롯형이 정답이고, 신호 보호나 마감 품질이 우선일 때만 밀폐형을 씁니다. 둘째, 규격은 폭 × 깊이로 정하되 충전율 50~60%를 넘기지 않는 선에서 고르며, 일반 제어반은 40 × 60 mm, MCC나 고밀도 판넬은 80 × 80 mm 이상이 기준선입니다. 셋째, 절단 품질입니다. 덕트가 갈라지거나 절단면에 버가 남으면 커버가 뜨고 전선 피복이 상하기 때문에, 반복 작업에서는 길로틴 방식 전용 공구가 톱이나 커터칼보다 확실히 유리합니다.

이 글에서는 이 세 가지를 현장 기준으로 정리합니다. 배선 덕트의 종류별 차이, 충전율 계산법과 규격 선정 기준, 제어반 내부 배치 원칙, 그리고 절단 방법과 공구 선택까지 순서대로 다룹니다.

배선 덕트란? 제어반에서의 역할과 기본 구조

배선 덕트는 압출 성형으로 만든 채널과 커버로 구성됩니다. 소재는 경질 PVC가 가장 일반적이며, 고온 환경이나 저연·할로겐프리 요구가 있는 설비에서는 나일론 PA6나 할로겐프리 열가소성 수지를 사용합니다. 커버는 스냅온 방식이 표준이고, 점검 빈도가 높은 구간에는 힌지형을 쓰기도 합니다.

여기서 오해하기 쉬운 부분이 하나 있습니다. 덕트는 회로 보호 장치도, 전선 절연의 대체품도 아니라는 점입니다. 덕트가 하는 일은 단자대, 딘레일 기기, 릴레이, 인버터, PLC 모듈 사이를 지나는 전선이 흐트러지지 않도록 경로를 고정해 주는 것입니다. 절연과 보호는 어디까지나 전선 자체와 보호 기기의 역할입니다.

실제 판넬 제작에서 덕트의 가치는 회로 분리에서 나옵니다. 24VDC 제어 배선, 아날로그 신호 배선, 모터 제어 배선, 230/400VAC 전원 배선을 서로 다른 경로에 넣으면 판넬 내부가 정리될 뿐 아니라 노이즈 유입도 줄어듭니다. 저레벨 신호 회로가 접촉기나 인버터, 전원공급장치 근처를 지나야 하는 배치라면 이 분리는 선택이 아니라 필수에 가깝습니다.

유지보수 관점에서도 차이가 큽니다. 경로가 명확하면 기술자가 전선 묶음을 풀지 않고도 도체를 추적할 수 있고, 커버는 피복 손상과 날카로운 판넬 모서리 접촉을 막아 줍니다. 국내 기준에서도 배선 방식은 케이블 트렁킹과 케이블 덕팅 시스템 등으로 명확히 구분되어 있는데, 한국전기설비규정(KEC)의 배선설비 분류 체계는 이 자료에서 확인할 수 있습니다.

배선 덕트 종류: 측면 구조가 모든 것을 결정한다

배선 덕트의 종류를 나누는 기준은 딱 하나, 측면 구조입니다. 측면이 막혀 있으면 밀폐형, 촘촘한 핑거 사이로 작은 개구부가 있으면 좁은 슬롯형, 개구부가 크면 넓은 슬롯형입니다. 나머지 선택 기준(배선 인출 유연성, 외관, 향후 변경 대응력)은 모두 이 구조에서 파생됩니다.

밀폐형 배선 덕트 — 마감과 보호가 우선일 때

밀폐형은 측면에 슬롯이 없습니다. 판넬 내부가 연속적이고 깔끔해 보이며, 먼지나 절단 부스러기, 흩어진 전선 끝단이 덕트 안으로 들어가는 것을 줄여 줍니다. 고객 납품용 판넬처럼 내부 마감 품질이 곧 제품 인상이 되는 경우, 그리고 민감한 신호 배선을 물리적으로 확실히 분리하고 싶은 경우에 유리합니다.

한계도 같은 구조에서 나옵니다. 원하는 위치에서 전선을 측면으로 뽑아낼 수 없기 때문에 인출 위치를 사전에 확정해야 하고, 나중에 전선을 추가하려면 커버를 열거나 인출 구멍을 가공해야 합니다. 따라서 단자 위치가 안정적이고 변경 가능성이 낮은 판넬에 적합합니다. 시운전 중 수정이 예상되는 판넬이라면 처음부터 슬롯형이 낫습니다.

좁은 슬롯형 배선 덕트 — 대부분의 제어반의 표준 답

좁은 슬롯형은 촘촘한 핑거 덕분에 원하는 위치에서 전선을 인출하면서도 묶음을 덕트 안에 잡아 둡니다. 외관, 유연성, 전선 고정력의 균형이 가장 좋아서 제어반용으로 가장 널리 쓰입니다.

개별 제어선, 소규모 전선 묶음, 단자대 주변 분기 배선에 적합하고, 별도 가공 없이 배선을 정리할 수 있습니다. 시운전 중 위치를 바꿔야 할 때도 한 슬롯 앞뒤에서 다시 뽑으면 되므로 재작업이 줄어듭니다. 다만 밀폐형보다 물리적 보호력은 낮으므로, 민감한 신호 회로는 노이즈가 큰 전원 배선과 경로를 분리해 배치해야 합니다.

넓은 슬롯형 배선 덕트 — 고밀도 판넬과 굵은 전선

넓은 슬롯형은 핑거 간격이 넓어 굵은 전선이나 여러 가닥의 묶음을 무리한 굽힘 없이 뽑아낼 수 있습니다. 모터 제어반, 대형 자동화 판넬처럼 여러 도체가 한꺼번에 빠져나와야 하는 구간, 그리고 대형 단자대 주변에서 굽힘 반경을 확보해야 할 때 유용합니다.

대신 내부 배선이 더 많이 드러나고 전선을 잡아 두는 힘은 약합니다. 그래서 실무에서는 접촉기·소프트스타터·인버터·대형 단자대 주변에는 넓은 슬롯형, PLC I/O나 소형 제어기기 주변에는 좁은 슬롯형을 섞어 쓰는 경우가 많습니다. 한 판넬에 한 종류만 고집할 이유는 없습니다.

배선 덕트 규격: 폭과 깊이를 정하는 실제 기준

규격은 폭과 깊이 두 치수로 결정됩니다. 폭은 전선을 나란히 몇 가닥 수용할 수 있는지를, 깊이는 묶음의 높이와 커버 체결 여유를 좌우합니다. 선정 기준은 예상 전선 수량, 절연 포함 외경, 배선 경로, 굽힘 반경, 그리고 향후 증설 여유입니다.

충전율: 50~60%를 넘기지 않는다

충전율은 덕트 내부 유효 단면적 중 전선이 차지하는 비율입니다. 현장 관행은 50~60%이며, 이 선을 넘기면 커버가 뜨고 열이 갇히며 나중에 전선 한 가닥 추가할 공간도 남지 않습니다.

계산은 단순합니다. 덕트 폭 × 깊이에서 벽 두께를 감안해 유효 단면적을 잡고, 전선 단면적 합계와 비교합니다. 이때 반드시 동선 굵기가 아니라 절연 피복을 포함한 외경을 기준으로 해야 합니다. 원형 단면적은 0.785 × 지름²로 계산하고, 같은 규격 전선은 가닥 수만큼 곱하며, 규격이 섞여 있으면 그룹별로 계산해 합산합니다.

예를 들어 40 × 60 mm 덕트의 유효 단면적을 약 2,100 mm²로 잡고, 외경 3.2 mm 전선(약 8 mm²) 40가닥을 넣으면 약 320 mm², 즉 15% 수준으로 여유가 큽니다. 반면 외경 6 mm 전선(약 28 mm²) 50가닥이면 1,400 mm²로 약 67%가 되어 이미 기준을 넘습니다. 굵은 전선 몇 가닥이 충전율을 얼마나 빠르게 끌어올리는지가 이 계산의 핵심입니다.

일반적인 규격과 적용 기준

미터법 규격은 25 × 40 mm부터 100 × 100 mm까지 폭넓게 쓰입니다. 작은 규격은 센서 배선, 도어 배선, 소형 단자대용이고, 40 × 60 mm와 60 × 60 mm는 일반 제어반과 PLC 판넬의 주력입니다. MCC나 인버터 판넬에서는 80 × 80 mm 이상이 필요한 경우가 많습니다. 제조사별 실제 폭·깊이 조합은 여기에서 규격 항목으로 비교해 볼 수 있습니다.

규격 선정은 실제 배선 목록에서 출발해 최소 20~30%의 증설 여유를 더하는 순서로 진행합니다. 마지막으로 부품 간격과 단자 접근성을 확인해야 합니다. 수용량만 보면 넉넉한 큰 덕트라도 단자 나사나 기기 라벨을 가려 버리면 유지보수를 오히려 느리게 만듭니다.

슬롯형과 밀폐형, 우리 작업장에는 무엇이 맞을까

결론부터 말하면, 대부분의 산업용 제어반에서는 슬롯형이 기본값입니다. 설치가 빠르고, 인출이 자유롭고, 나중에 바꾸기도 쉽기 때문입니다. 밀폐형은 외관·수납성·신호 보호가 유연성보다 중요할 때 선택하는 카드입니다.

전원 회로에서는 슬롯형이 접촉기·차단기·단자대로 가는 분기 배선을 쉽게 뽑아내므로 별도 절개 가공이 거의 필요 없습니다. 반대로 저레벨 아날로그 신호, 엔코더, 통신 배선에는 밀폐형이 물리적 분리 효과를 더해 줍니다. 다만 덕트 형식만으로 차폐 케이블, 접지, 이격거리 같은 EMC 설계를 대신할 수는 없습니다. 저압 배전 기기 구성과 조합 기준은 이 페이지의 제품 카테고리 구성을 참고하면 이해가 빠릅니다.

제어반 내 배선 덕트 배치: 도면 단계에서 끝내야 하는 일

덕트 배치는 부품을 붙이기 전, 배치 도면 단계에서 확정되어야 합니다. 도면에는 덕트 경로, 딘레일 위치, 단자대 구역, 기기 주변 이격거리, 유지보수 접근 공간이 함께 정의되어야 합니다. 이 검토가 늦어지면 작업자가 전선을 억지 경로로 밀어 넣거나, 단자 라벨을 가리거나, 기기 주변에 무리한 굽힘을 만들게 됩니다.

수평 덕트와 수직 덕트는 판넬 내부의 배선 격자를 만듭니다. 상단과 하단에 수평 덕트를, 양 측면과 주요 기기 그룹 사이에 수직 덕트를 배치하는 것이 표준적인 레이아웃입니다. 이렇게 하면 인입 전원, 현장 I/O, PLC 배선, 제어 회로, 내부 점퍼선의 경로가 명확해지고, 향후 유지보수 담당자도 케이블 경로를 예측할 수 있습니다.

전원 배선과 제어 배선을 한 경로에 몰아넣는 것은 피해야 합니다. 대전류 모터 배선, 인버터 출력 케이블, 메인 전원 배선은 열과 전기적 노이즈를 만들기 때문입니다. 강전선과 약전류 전선의 분리·이격 원칙은 국내 기준에서도 오래 다뤄져 온 주제이며, 관련 해석은 이 정리 자료에서 배경을 확인할 수 있습니다.

• 판넬 배치도에서 덕트 경로를 먼저 확정한 뒤 드릴링을 진행합니다.
• 덕트 가장자리와 기기 단자 사이에 최소 25 mm 이상 여유를 둡니다.
• 24VDC 제어 배선과 230/400VAC 전원 배선은 별도 경로로 분리합니다.
• 상단·하단에는 수평 덕트, 양 측면에는 수직 덕트를 배치합니다.
• 커버 체결과 증설을 고려해 충전율은 60% 이하로 유지합니다.
• 설치 단계에서 덕트 구간에 라벨을 표시해 둡니다.
• 코너 부품, 리듀서, 분리판 등 액세서리로 경로 전환 구간을 마감합니다.

배선 덕트 절단 방법: 갈라짐 없이 직각으로

절단 방식은 작업 수량, 요구 마감 품질, 보유 공구, 덕트 소재에 따라 달라집니다. 그리고 절단 품질은 생각보다 중요합니다. PVC가 갈라지거나 끝단이 고르지 않거나 버가 남으면 커버 체결이 어긋나고 전선 피복이 상합니다. 덕트 절단은 “플라스틱 다듬기”가 아니라 관리해야 할 생산 공정입니다.

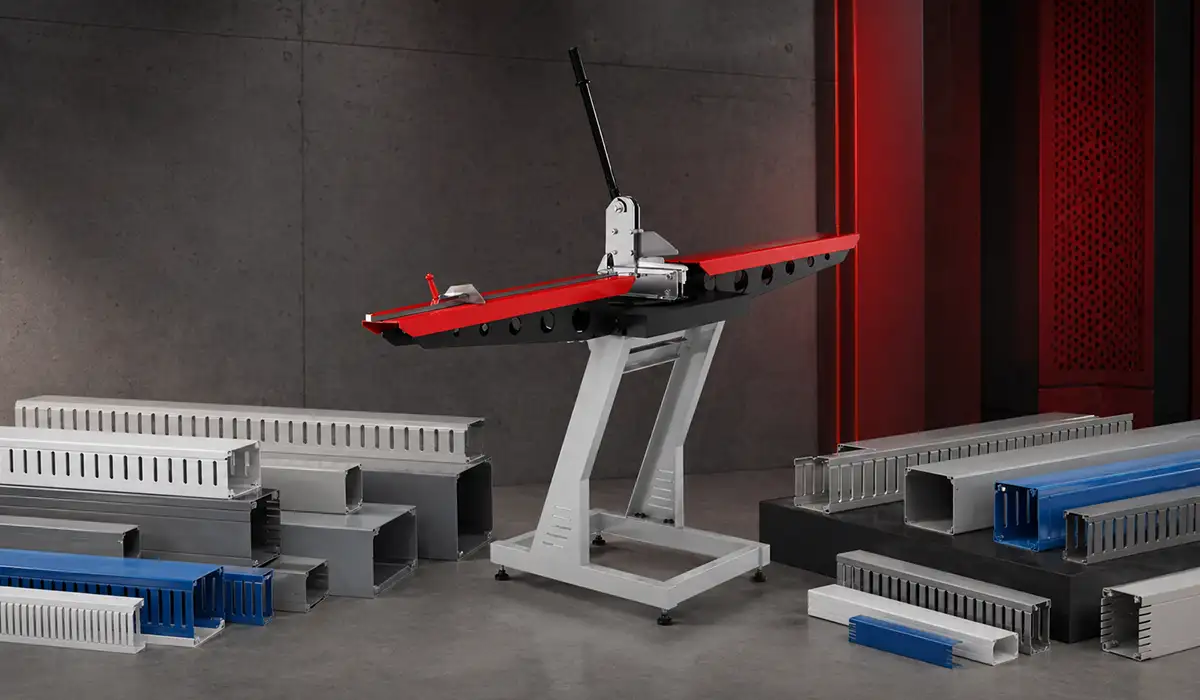

전용 절단 공구(길로틴 방식)

전용 공구는 전단 또는 길로틴 방식으로 덕트를 직각에 가깝게 자르고, 일정한 힘으로 반복 작업할 수 있게 설계되어 있습니다. 칼날이 절단 중 플라스틱을 지지하기 때문에 비틀림이나 톱질 압력을 받을 때보다 단면 형상이 잘 유지되고, 이것이 “갈라짐 없이 자르는 방법”에 대한 가장 직접적인 답입니다. 측정 눈금과 스토퍼가 있는 벤치형 공구라면 매번 표시하지 않고도 같은 길이를 빠르게 낼 수 있습니다.

실제 장비 사양과 절단 용량은 DUC-100 배선덕트 절단기 페이지에서 확인할 수 있습니다.

수동톱과 커터칼

수량이 적거나 현장 설치 작업이라면 가는 톱날의 수동톱으로도 충분히 깔끔하게 자를 수 있습니다. 덕트 전체를 지지하고, 직각선을 표시하고, 직선 가이드나 마이터 박스를 쓰는 것이 요령입니다. 절단 후에는 버를 제거해 커버가 제대로 물리고 전선이 날카로운 모서리에 닿지 않게 해야 합니다.

커터칼은 얇은 덕트나 가벼운 다듬기 전용입니다. 표면에 절단선을 넣는 데는 쓸 수 있지만, 급하게 깊이 밀어붙이면 끝단이 고르지 않게 나옵니다. 전문 작업 수량에는 전용 공구, 커터칼은 소소한 수정용 — 이 구분이 실무의 답입니다.

각도절단기와 테이블쏘

전동 톱을 쓸 경우 톱날 선택과 지지 방식이 품질을 좌우합니다. 톱니가 촘촘한 날은 절단면 깨짐을 줄이고, 이송 속도를 일정하게 유지하면 열로 인해 플라스틱이 녹아 붙는 현상을 줄일 수 있습니다. 반복 생산에서는 스토퍼로 길이를 고정하면 측정 오류가 줄어듭니다.

다만 안전 관리 부담이 큽니다. 클램프나 지그로 덕트를 고정하고, 절단 후 남는 조각이 튀지 않도록 관리하고, 톱날 쪽으로 무리하게 밀어 넣지 않아야 합니다. 대량 사전 절단에는 적합하지만 분진과 소음이 따라옵니다. 많은 판넬 제작 현장이 일상 작업에서 길로틴 방식을 계속 쓰는 이유가 여기에 있습니다.

절단 공구 구매 전 확인해야 할 것들

매주 혹은 매일 덕트를 자르는 작업장이라면 전용 공구는 회수 기간이 짧은 투자입니다. 재작업이 줄고, 절단면 품질이 안정되고, 같은 길이를 정확히 반복할 수 있기 때문입니다. 절단 중 단면이 변형되지 않으니 스냅온 커버도 더 확실하게 물립니다.

• 사용하는 최대 덕트 폭과 깊이를 커버하는지 확인합니다.
• PVC, 나일론, 할로겐프리 소재와 호환되는지 확인합니다.
• 길로틴 전단, 벤치형, 휴대용 전단 중 작업 환경에 맞는 방식을 고릅니다.
• 반복 절단을 위한 길이 스토퍼나 측정 가이드 내장 여부를 봅니다.
• 장시간 작업이 많다면 손잡이의 인체공학적 설계를 확인합니다.
• 칼날 교체 비용, 예비 부품 공급, 재연마 가능 여부를 검토합니다.
• 벤치형의 안정성과 휴대용의 이동성 중 무엇이 더 중요한지 결정합니다.

매일 덕트를 자르는 현장이라면 조절식 스토퍼 게이지가 달린 벤치형 길로틴 방식이 일반적으로 가장 효율적입니다. 반면 서비스팀이나 소규모 작업장, 소량 유지보수 작업에는 휴대용 공구나 가는 톱날의 수동톱으로도 충분합니다.

파야프레스와 함께 마감 품질을 한 단계 올리기

깔끔하고 정확하며 반복 정밀도가 높은 절단이 필요하다면, 파야프레스(PAYAPRESS)의 절단 장비는 전문 판넬 제작업체와 전기 작업장을 위한 실용적인 선택입니다. PVC 갈라짐, 거친 절단면, 부정확한 길이를 줄여 각 덕트 구간을 더 깔끔하게 마감할 수 있습니다.

작업장에서 덕트 준비 시간을 줄이고 제어반 조립 품질을 일정하게 유지하고 싶다면 DUC-100 사양 확인하기에서 시작하시면 됩니다.

결론

좋은 덕트 시스템은 절단 작업대가 아니라 판넬 레이아웃 도면에서 시작됩니다. 먼저 인출 유연성·보호 성능·외관을 기준으로 배선 덕트 종류를 정하고, 전선 수량과 외경, 충전율, 증설 여유를 기준으로 규격을 정합니다. 그다음 전원·신호·제어 배선을 분리해 판넬 내부를 예측 가능한 구조로 만듭니다.

대부분의 제어반 배선에서는 좁은 슬롯형이 유연성과 수납성의 균형이 가장 좋습니다. 밀폐형은 마감과 신호 보호가 중요한 경로에, 넓은 슬롯형은 굵은 전선 묶음과 고밀도 판넬에 맞습니다. 마지막으로 절단 품질과 생산 속도가 중요하다면 전용 공구를 쓰는 것이 답입니다. 정리된 배선 덕트 배치는 조립을 개선하고, 문제 진단 시간을 줄이며, 완성된 판넬의 완성도를 눈에 띄게 끌어올립니다.
