프레스 브레이크 vs 벤딩 프레스 차이점

프레스 브레이크란? 판금 절곡을 위한 전용 장비

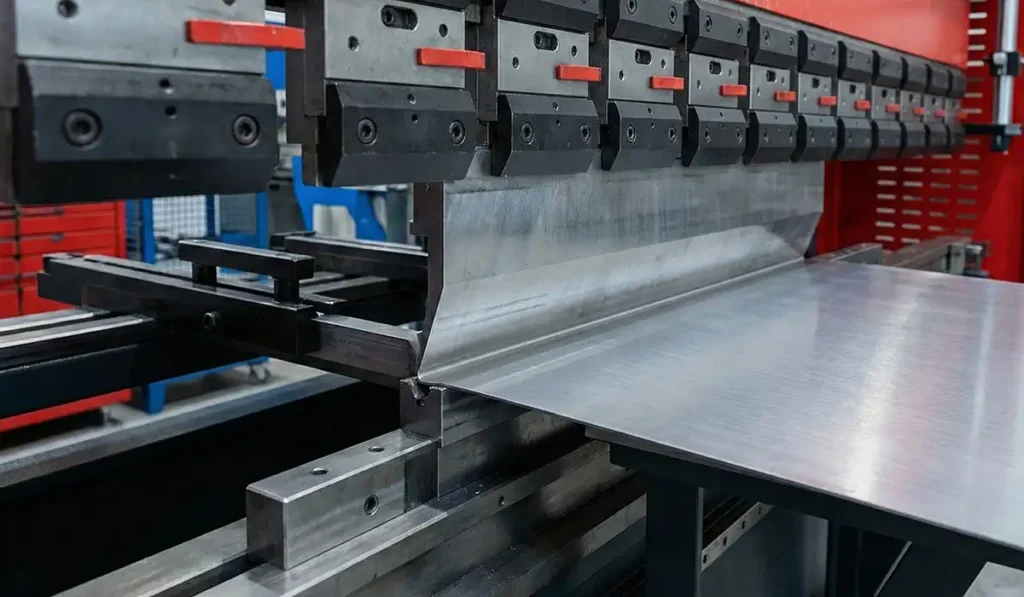

프레스 브레이크는 금속 판재와 플레이트를 원하는 각도나 채널, 박스, 브래킷, 패널, 구조용 프로파일 형상으로 절곡하는 성형 장비입니다. 상부 빔에 장착된 펀치가 하부 다이 위에 놓인 판재를 눌러 절곡선이 만들어지며, 국내 현장에서는 흔히 절곡기 또는 CNC 절곡기라고 부릅니다.

프레스 브레이크가 주로 쓰이는 제품은 다음과 같습니다.

• 판금 패널과 외함, 캐비닛
• 브래킷과 섀시
• HVAC 덕트
• 자동차 및 항공우주 부품
• 전기 캐비닛과 분전반 함체
• 가전 및 장비 하우징

가장 큰 강점은 반복성 높은 직선 절곡입니다. 긴 베드를 따라 긴 가공물을 한 번에 절곡할 수 있고, 백게이지로 절곡 위치를 정확하게 맞추며, CNC 모델은 프로그래밍된 절곡 순서를 그대로 반복 실행합니다.

벤딩 프레스(벤드 프레스)란? 고하중 성형을 위한 범용 프레스

벤딩 프레스는 금속을 절곡하거나 교정, 성형하는 데 쓰이는 프레스 장비를 폭넓게 가리키는 말입니다. 유압 프레스, 수평 벤딩 머신, 고하중 성형 프레스, 현장 맞춤형 프레스 장치가 모두 여기에 포함될 수 있습니다. 프레스 브레이크처럼 긴 베드, 펀치·다이 금형, CNC 백게이지를 반드시 갖춘 장비는 아닙니다.

벤딩 프레스가 선택되는 대표적인 작업은 다음과 같습니다.

• 높은 국부 하중이 필요한 성형
• 후판 성형
• 바 소재와 평철 절곡
• 구조용 강재 절곡 및 교정
• 맞춤형 금형을 사용하는 단순 형상 작업

벤딩 프레스와 프레스 브레이크의 핵심 차이

두 장비를 가르는 기준은 목적입니다. 프레스 브레이크는 판금과 플레이트를 정확한 위치에서 반복적으로 직선 절곡하도록 설계되었습니다. 벤딩 프레스는 여러 번의 정밀 절곡보다 높은 톤수와 집중 하중이 더 중요한 고하중 성형, 맞춤형 절곡, 교정 작업에 맞춰져 있습니다.

정확한 절곡 위치와 반복 가능한 각도가 완성품 품질을 좌우한다면 프레스 브레이크를, 좁은 구간에 큰 힘을 집중하는 것이 우선이라면 벤딩 프레스를 선택하는 것이 합리적입니다.

하중 분포와 톤수 비교

프레스 브레이크의 용량은 약 40톤에서 3,000톤 이상까지 다양하며, 이 하중이 긴 베드 전체에 고르게 분산됩니다. 반면 벤딩 프레스는 전체 톤수를 램 중앙이나 금형 주변의 좁은 영역에 집중시키는 경우가 많습니다.

두꺼운 브래킷을 굽히거나 무거운 바를 교정할 때는 벤딩 프레스의 집중 하중이 유리합니다. 하지만 길이 3m, 두께 1.5mm 강판처럼 길고 얇은 소재를 절곡할 때는 처짐 없이 균일한 각도를 얻기 위해 프레스 브레이크의 분산 하중이 필요합니다.

프레스 브레이크 톤수는 어떻게 정할까?

필요 톤수는 소재 두께, 인장 강도, 절곡 길이, V-다이 오프닝 폭, 절곡 방식에 따라 계산합니다. 같은 두께라도 스테인리스는 연강보다 더 큰 힘이 필요하고, 다이 오프닝이 좁을수록 톤수는 급격히 올라갑니다. 벤딩 프레스는 좁은 영역에 하중을 몰아주기 때문에 국부 성형에는 강하지만, 길고 정밀한 판금 절곡에서는 효율이 떨어집니다.

프레스 브레이크 절곡 공정은 어떻게 진행될까?

프레스 브레이크 절곡은 전개 치수 계산, 금형 선정, 백게이지 위치 결정, 램 하강, 각도 검사가 맞물린 제어 공정입니다. 작업자나 CNC 컨트롤러가 먼저 절곡 여유와 절곡 공제값을 계산해 평판이 최종 치수로 나오도록 하고, 백게이지가 판재를 정확한 절곡선 위치에 세웁니다.

가장 널리 쓰이는 에어 벤딩에서는 펀치가 판재를 V-다이 안으로 밀어 넣되 다이 바닥까지 완전히 누르지는 않습니다. 따라서 절곡 각도는 다이 각도가 아니라 펀치가 다이 안으로 내려가는 깊이로 결정됩니다. 판금 굽힘의 기본 원리와 공정 순서는 판금의 종류와 공정 기초 자료에서도 참고할 수 있습니다.

현장의 일반적인 작업 흐름은 다음과 같습니다.

1. 소재 종류와 두께를 확인합니다.
2. 펀치와 다이를 선택합니다.
3. 절곡 여유와 필요 톤수를 계산합니다.
4. 백게이지를 설정합니다.
5. 시험 절곡을 합니다.
6. 절곡 각도를 측정합니다.
7. 스프링백을 보정합니다.
8. 초도품 승인 후 양산에 들어갑니다.

프레스 벤딩과 브레이크 벤딩은 같은 말일까?

프레스 벤딩은 프레스로 수행하는 모든 절곡 공정을 뜻하는 넓은 표현입니다. 브레이크 벤딩은 그보다 좁은 의미로, 프레스 브레이크나 판금 브레이크에서 수행하는 절곡을 가리킵니다. 비슷한 용어를 정리하면 다음과 같습니다.

• 프레스 벤딩: 넓은 의미의 공정 용어
• 프레스 브레이크 벤딩: 특정 장비와 공정을 가리키는 용어
• 벤딩 프레스: 넓은 의미의 장비 용어
• 프레스 브레이크 정밀 판금 절곡용 전용 장비
• 벤딩 브레이크: 주로 경량 판금 브레이크나 수동 절곡기를 가리킴

금속 절곡 장비, 어떤 종류가 필요할까?

금속 절곡용 장비를 찾는다면 수동 판금 브레이크, 박스 앤 팬 브레이크, 폴딩 머신, 프레스 브레이크, CNC 프레스 브레이크 등 선택지가 다양합니다. 알맞은 장비는 소재 두께, 절곡 길이, 생산량, 요구 정밀도에 따라 달라집니다.

일반 판금 제작에서는 프레스 브레이크가 가장 활용도가 높습니다. 반면 튜브, 패널, 프로파일처럼 형상이 정해진 반복 생산 부품에는 전용 절곡 장비가 더 효율적일 수 있습니다.

금형과 절곡 방식: 에어 벤딩, 바텀밍, 코이닝

프레스 브레이크는 목적에 맞는 전용 금형으로 다양한 형상을 만듭니다. 상부 빔에 장착되는 펀치와 아래에서 판재를 받쳐 주는 다이가 기본 구성입니다.

벤딩 프레스도 V-블록이나 맞춤형 금형을 쓸 수 있지만, 분할 금형, 금형 라이브러리, CNC 절곡 순서 제어처럼 현대식 프레스 브레이크가 제공하는 유연성에는 미치지 못합니다.

스프링백과 절곡 정밀도

스프링백은 절곡 하중을 제거한 뒤 소재가 탄성으로 일부 되돌아가는 현상으로, 최종 각도가 목표보다 조금 벌어지게 만듭니다. 특히 에어 벤딩에서 두드러지며, 소재 두께와 경도, 금형 치수, 절곡 하중에 따라 그 양이 달라집니다. 굽힘 R과 중립축, 스프링백의 관계는 굽힘 R 측정과 스프링백 해설에 잘 정리되어 있습니다.

현대식 CNC 프레스 브레이크는 다음 기능으로 스프링백을 줄입니다.

• 프로그래밍된 오버 벤딩
• 각도 측정과 CNC 깊이 보정
• 동적 크라우닝
• 소재 라이브러리
• 초도품 기반 보정
• 고급 모델의 실시간 각도 피드백

고급 제어 장치는 성형 중 실제 각도를 센서로 읽고, 스프링백만큼 램 깊이를 즉시 조정합니다.

복잡한 절곡이 늘어나는 중견 제작업체라면

생산 물량과 부품 종류가 늘어나면 수동 장비나 기본 유압 장비만으로는 한계가 옵니다. 이때 고급 CNC 프레스 브레이크는 셋업 시간을 줄이고, 작업자 숙련도에 따른 편차를 낮추며, 복잡한 다중 절곡을 안정적으로 반복하게 해 줍니다.

주요 고급 기능은 다음과 같습니다.

• CNC 제어와 오프라인 프로그래밍
• Y1/Y2 램 동기 제어
• X/R/Z 다축 백게이지
• 자동 크라우닝
• 각도 및 스프링백 자동 보정
• 금형 라이브러리와 절곡 시뮬레이션

다축 폐루프 서보 시스템을 갖춘 CNC 프레스 브레이크는 Y1/Y2/X/R/Z1/Z2 등 6축 이상을 제어해 복잡한 절곡 순서에서도 높은 반복 정밀도를 유지합니다.

프레스 브레이크와 브레이크 프레스, 어떤 용어가 맞을까?

정확한 산업 용어는 프레스 브레이크(Press Brake)입니다. 브레이크 프레스(Brake Press)는 현장에서 자주 들리는 표현이지만 단어 순서가 뒤바뀐 말이며, 제조사 카탈로그와 기술 문서에서는 프레스 브레이크를 표준으로 씁니다.

언제 프레스 브레이크를, 언제 벤딩 프레스를 선택할까?

정확한 각도, 반복 가능한 절곡 위치, 긴 절곡 길이, 다중 절곡 프로그램이 필요하다면 프레스 브레이크가 답입니다. 집중 하중, 후판 성형, 두꺼운 바 절곡, 교정 작업, 맞춤형 금형이 필요하다면 벤딩 프레스가 더 알맞습니다.

판금 제작업체 대부분에게는 프레스 브레이크가 더 범용적인 투자이고, 두꺼운 소재와 단순 고하중 작업이 중심인 곳에서는 벤딩 프레스가 더 경제적일 수 있습니다.

프레스 브레이크 절곡 품질을 높이는 실무 팁

1. 절곡 전에 톤수를 계산하세요. 소재 종류, 인장 강도, 두께, 다이 오프닝, 절곡 길이, 절곡 방식을 모두 반영해야 합니다.
2. V-다이 오프닝을 알맞게 고르세요. 너무 좁으면 하중이 급증해 금형이나 소재가 손상될 수 있습니다.
3. 시험 절곡부터 하세요. 양산 전에 각도, 반경, 전개 치수를 검증합니다.
4. 스프링백을 보정하세요. 램 깊이, 오버 벤딩, CNC 각도 보정을 활용합니다.
5. 백게이지를 일관되게 사용하세요. 정확한 위치 결정이 부품 간 편차를 줄입니다.
6. 금형 상태를 점검하세요. 마모된 펀치나 다이는 각도 불균일의 주원인입니다.
7. 초도품을 확인하세요. 첫 완성품을 승인한 뒤 배치 생산에 들어갑니다.
8. 설정값을 기록하세요. 소재, 금형, 램 깊이, 백게이지 위치, 보정값을 남겨 두면 재작업 시간이 크게 줄어듭니다.

프레스 브레이크와 벤딩 프레스의 안전 관리

두 장비 모두 협착, 압착, 소재 취급 위험이 따릅니다. 프레스 브레이크는 작업자가 판재를 손으로 받치는 경우가 많고, 스트로크가 시작될 때 판재가 위로 튀어 오르며 사고로 이어질 수 있습니다. 국내에서는 절곡기가 프레스, 전단기와 함께 안전인증 대상 기계로 관리되므로, 안전보건공단의 프레스 등 안전인증 기준을 확인하고 광전자식 방호장치, 양수 조작식 장치 같은 방호장치를 갖춰야 합니다.

추가로 지켜야 할 안전 수칙은 다음과 같습니다.

• 가능한 경우 기계 가드와 라이트 커튼을 설치합니다.
• 펀치와 다이 사이에 손을 넣지 않습니다.
• 크거나 무거운 가공물은 단단히 지지합니다.
• 풋 스위치와 조작 장치를 정기 점검합니다.
• 작업자에게 금형 셋업 교육을 실시합니다.
• 대형 판재에는 리프팅 보조 장치를 사용합니다.
• 안전 인터록을 임의로 해제하지 않습니다.
• 정비 중에는 잠금·표지(LOTO) 절차를 따릅니다.

프레스 브레이크의 주요 적용 분야

프레스 브레이크는 크기와 소재가 다양한 부품에 정확한 직선 절곡을 만들 수 있어 판금 산업 전반에서 쓰입니다. 판금 가공의 기본 개념을 떠올리면, 대부분의 판금 부품이 절곡 공정을 거친다는 점을 쉽게 알 수 있습니다.

• 전기 외함과 캐비닛
• 기계 가드
• 브래킷과 섀시
• HVAC 덕트
• 가전 패널
• 건축 금속 구조물
• 자동차·항공우주 부품
• 상업용 주방 설비

벤딩 프레스의 주요 적용 분야

벤딩 프레스는 무겁고 단순하거나 국부적인 성형에 강합니다. 프레스 브레이크의 긴 베드 구조가 가공물 형상과 맞지 않거나, 정밀 장비를 쓰기에는 작업이 지나치게 거칠 때 유용합니다.

• 후판과 평철 절곡
• 고하중 브래킷 성형
• 구조용 강재, I빔, 채널 교정
• 맞춤형 성형 작업
• 수리 및 유지보수 작업
• 소량 고하중 절곡

한눈에 보는 기술 비교

결론: 우리 작업장에 맞는 장비는?

정답은 작업 내용에 있습니다. 백게이지 위치 결정, 다중 절곡, CNC 프로그램, 일정한 생산 품질이 필요한 판금·플레이트 부품이라면 프레스 브레이크가 맞습니다. 고하중 국부 성형, 후판, 바 절곡, 교정처럼 힘이 우선인 작업이라면 벤딩 프레스가 더 실용적입니다.

패널, 브래킷, 외함, 캐비닛, 덕트, 섀시를 주로 생산한다면 프레스 브레이크가 더 범용적인 투자입니다. 두꺼운 소재와 구조 부품, 단순 고톤수 성형이 중심이라면 벤딩 프레스를 우선 검토해 보세요. 최종 결정은 소재 두께, 절곡 길이, 공차, 생산량, 금형, 안전 요건, 총 운영 비용을 함께 따져 내리는 것이 가장 확실합니다. 금속 가공 장비에 대한 더 많은 실무 정보는 파야프레스 블로그에서 계속 확인하실 수 있습니다.
