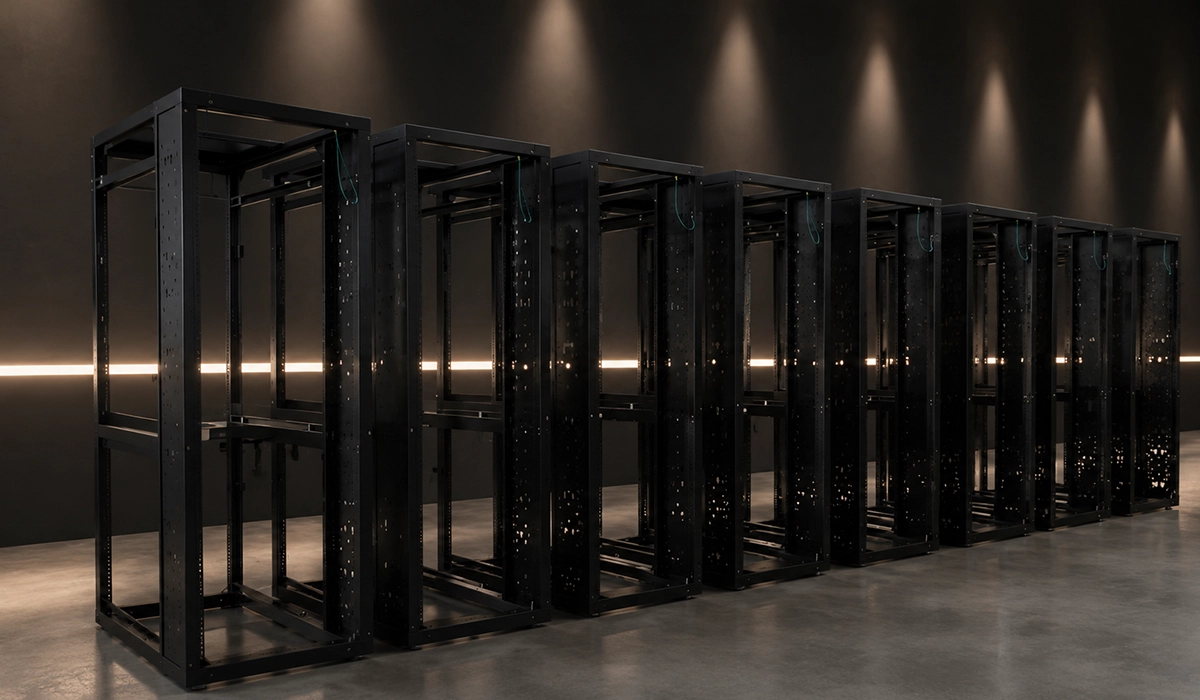

Rack Kabinet Üretimi: 44,45 mm’yi Tutturamayan Kabinet Neden Sahadan Geri Döner?

Kabinet boyalı çıktı, kapak düzgün kapanıyor, kilit çalışıyor, sevkiyat sorunsuz gitti. Sahada ise sunucu rayı üst bölmede oturuyor, aynı kabinetin alt bölmesinde oturmuyor. Tasarımda hata yok; birkaç onda milimlik sapma 42 kat birikmiş, o ka dar. Rack kabinet üretimi sıradan sac işlerinden tam burada ayrılır. Başka bir üründe kimsenin fark etmeyeceği bir kayma, burada ürünü doğrudan geri döndürür. Kabinet delik merkezleri neden kayar sorusunun cevabı da çoğu zaman kalıpta değil, ölçme yönteminde saklıdır.

Aşağıdaki bölümler konuyu imalat gözüyle ele alıyor: hangi ölçüler pazarlık kabul etmez, hangileri projeye göre esneyebilir, hata nerede birikir.

Alternatif olarak, kolaylığınız için bu makalenin sesli versiyonu aşağıda bulunmaktadır.

Rack Kabinet Üretiminde Hangi Ölçü Pazarlık Kabul Etmez?

Farklı markaların ekipmanı aynı kabinete sorunsuz girer. Bunun ölçüsü 19 inç montaj genişliğinin 482,6 mm, bir U’nun ise tam 44,45 mm olmasıdır; yöntemi de bu ölçüleri IEC 60297 ve EIA-310 düzenine göre sabitlemektir.

Pratikte rack kabinet üretimi dört sayının etrafında döner. 19 inç kabinet ölçüleri nelerdir sorusu sorulduğunda cevap bu dört maddedir:

• 19 inç = 482,6 mm. Bu ölçü kabinetin dış gövde genişliği değil, ekipman ön panelinin (montaj flanşının) genişliğidir. Sahada en sık karıştırılan nokta da budur: kabinetin dış gövde genişliği 600 mm veya 800 mm’dir ve 482,6 mm ile karıştırılmamalıdır. İki ray arasındaki net açıklık ise daha dardır, yaklaşık 450,85 mm’dir.
• 1U = 44,45 mm. 1U kaç mm sorusunun tek bir cevabı vardır; yuvarlanmaz, kısaltılmaz. 42U bir kabinette ray yüksekliği bu adımın tam 42 katıdır.
• Delik merkezleri arasındaki yatay mesafe 465,1 mm.
• Bir U içindeki üç delik eşit aralıklı değildir. Aralıklar 1/2 inç, 5/8 inç ve 5/8 inç olarak birbirinden farklıdır ve toplamları 44,45 mm’yi verir. Eşit bölerek delik açmak, gözle doğru görünen ama ekipmanın oturmadığı bir ray üretir.

Avrupa pazarına çalışan atölyeler aynı ölçüleri DIN 41494 üzerinden de görür; sayılar değişmez, yalnızca referans belge değişir.

Bu dört sayı ürünün kimliğidir. 19 inç standardı, kabinetin markasından bağımsız olarak ekipmanın takılabilmesini garanti eden tek şeydir. Kabinetin rengi, kilidi, kapak tipi, hatta gövde genişliği müşteriyle konuşulabilir; bunlar konuşulamaz.

Eğer bu makaleyi faydalı bulduysanız, metal delme ve çentik açma makineleri hakkındaki diğer makalemize de göz atabilirsiniz.

Kümülatif Hata: 42U’da 0,2 mm Nereye Gider?

Kabinetin üstündeki ve altındaki ekipman aynı şekilde oturur; bunun ölçüsü 42U boyunca toplam sapmanın kabul edilebilir sınırı aşmaması, yöntemi ise delik düzenini adım adım değil tek referans yüzeyinden işlemektir.

Aritmetiği basit tutalım. U başına yalnızca 0,2 mm’lik bir sapma, 42U’da yaklaşık 8 mm eder. Sekiz milimetre, hiçbir sunucu rayının tolere edebileceği bir kayma değildir. Üstelik ilk bölmelerde her şey normal göründüğü için hata montaj sırasında değil, işin sonunda ortaya çıkar.

Kök neden hemen her seferinde aynıdır: her deliği bir öncekine göre ölçmek. Zincirleme ölçüm sapmayı toplar; tek bir referans yüzeyinden mutlak ölçüyle çalışmak ise sapmayı dağıtır.

Pratik çıktısı nettir. Ray delikleri elle işaretlenerek veya kademeli dayama ile açılmamalıdır. Kabinet imalatını diğer sac ürünlerinden ayıran ilk teknik gereklilik budur.

Ray Sistemi ve Delik Tipi

Aynı kabinet hem eski hem yeni ekipmanı kabul eder; bunun ölçüsü kare delikli rayda kafes somunun istenen konuma taşınabilmesi, yöntemi de ray tipinin hedef pazara göre seçilmesidir.

Kafes somun mu dişli ray mı sorusu, atölyede sanıldığından daha erken karara bağlanır — çünkü ray tipi delik düzenini, dolayısıyla programı belirler. Üç yaygın çözüm var:

1. Kare delikli ray + kafes somun. Veri merkezlerinde bugün en yaygın düzen. Somut avantajı esneklik: aynı ray farklı diş ölçülerine uyarlanır, hasar gören somun tek başına değiştirilir.
2. M6 dişli ray. Montajı hızlıdır. Buna karşılık diş sıyrıldığında tamir şansı yoktur, o U konumu kalıcı olarak kaybedilir.
3. Vidasız hızlı montaj sistemleri. Servis hızını artırır; ancak taşıma kapasitesi ve ekipman uyumu sınırlı kalır.

Üretim tarafındaki asıl mesele, kare delik ile dişli delik arasındaki tercihin ötesinde duruyor. Belirleyici olan köşe kalitesidir. Çapaklı ya da köşesi yuvarlamış bir delikte somun tam oturmaz; sıkma sırasında döner ve ray kullanılamaz hâle gelir. Burada delik geometrisi bir görünüm meselesi değil, doğrudan işlevin kendisidir.

Bu rehberi beğendiniz mi? Daha fazla bilgi için köşe form verme makinası kullanım alanları konusundaki detaylı yazımızı inceleyebilirsiniz.

Derinlik, Genişlik ve U Yüksekliği Kararı

Kabinet kapağı kablolar takılıyken kapanır; bunun ölçüsü ekipman derinliğinin üzerine arka kablolama payının eklenmesi, yöntemi ise derinliği ekipman ölçüsüne göre değil, ekipman artı kablo ölçüsüne göre seçmektir.

Server rack ile network rack farkı nedir sorusu genellikle kapak tipiyle cevaplanır, oysa fark çok daha temeldedir: biri ısı üreten ekipmanı barındırır, diğeri kablo yönetir.

Rack kabinet derinliği nasıl seçilir sorusunun cevabı tabloda değil, tablodan sonraki tek cümlededir: derinlik ekipmanın kendi ölçüsüyle bitmez. 600 mm derinliğindeki bir sunucu, arkasına takılan güç ve ağ kablolarıyla birlikte yaklaşık 630 mm’ye çıkar. Bu yüzden o sunucu için 600 mm’lik değil, 800 mm derinlikli kabinet seçilir. Aynı mantık 800 mm’lik ekipman için 1000 mm kabineti işaret eder.

Yükseklik tarafında hesap daha doğrudan. 42U kabinet yüksekliği kaç cm diye soranlar için: ray yüksekliği 42 × 44,45 mm, yani 186,69 cm’dir. Gövde yüksekliği taban ve tavan bölümüne göre bunun biraz üzerine çıkar. Aynı şekilde 12U bir kabinette ray yüksekliği 53,34 cm eder. Dikili tip ile duvar tipi arasındaki seçim de bu noktada netleşir: duvar tipinde U sayısı da derinlik de baştan kısıtlıdır.

Daha fazla bilgi edinmek için köşe kaynağı mı şekillendirme mi hakkındaki ilgili makalemize buradan ulaşabilirsiniz.

Perforasyon Bir Estetik Tercih Değil

Kabinet içindeki ekipman kendi ürettiği ısıda boğulmaz; bunun ölçüsü sunucu kabinetlerinde ön ve arka kapakta yaklaşık %80’lik bir açık alan oranının hedeflenmesi, yöntemi ise hava akışının kapak geometrisiyle çözülmesidir.

Hava yolu basittir: soğuk hava önden girer, ekipmanın içinden geçer, ısınır ve arkadan çıkar. Bu akış bir yerde kesilirse ekipman kendi sıcak havasını yeniden emer. Kabinet kapağı neden perfore olmalı sorusunun cevabı da burada başlar.

Üretim kararına dönüşen üç sonuç var:

1. Delik oranı. Perfore kapak ile cam kapak arasındaki tercih estetik değildir. Cam kapak ağ kabinetlerinde kabul edilebilir; yüksek ısı üreten sunucu kabinetinde hava akışını keser.
2. Kör panel. Boş U’lar kapatılmazsa sıcak hava kabinetin önüne dolanır ve soğuk koridor ile sıcak koridor ayrımı anlamını yitirir. Kör panel bir aksesuar değil, hava akışı tasarımının parçasıdır.
3. Delik deseni ve çapak. Çapaklı delik hem hava direncini artırır hem de montaj sırasında kesik riski yaratır. Delme kalitesi burada da doğrudan işleve bağlanır.

Bu bölümün konusu kabinetin içindeki hava akışıdır. Salonun ısı yükü, soğutma kapasitesi ve besleme tarafı ayrı bir tartışmadır.

Taşıma Kapasitesi ve Gövde Rijitliği

Dolu kabinet taşınırken gövde burulmaz; bunun ölçüsü statik yük ile dinamik yükün ayrı ayrı değerlendirilmesi, yöntemi ise iskelet profilinin ve ankraj noktalarının bu iki yüke göre boyutlandırılmasıdır.

Rack kabinet taşıma kapasitesi ne kadar olmalı sorusuna tek bir rakamla cevap verilemez, çünkü iki ayrı kapasite konuşuluyor:

• Statik yük: kabinet yerine sabitlenmişken taşıyabileceği toplam ağırlık.
• Dinamik yük: dolu kabinetin taşınması ya da kaydırıl00ması sırasında gövdenin karşılaması gereken yük. Daima statik değerin altındadır.

Boş muhafazaların statik ve dinamik yük altındaki davranışı IEC 61587-1 kapsamında tanımlanmış deney düzenleriyle sınıflandırılır; katalogdaki kapasite değeri de bu çerçeveye dayanır.

Aksesuar kapasiteleri ise büsbütün ayrı bir konudur. Sabit raflarda tipik değer 50 kg, kayar raflarda 25 kg civarındadır ve bunlar kabinetin toplam kapasitesiyle karıştırılmamalıdır.

Son olarak rijitlik: gövde sertliği malzeme kalınlığıyla değil, profil ve büküm geometrisiyle kazanılır. Türkiye’de veri merkezi projelerinde deprem nedeniyle ankraj noktaları da baştan planlanır; sismik ankraj sonradan eklenen bir delik değildir.

Bu konu sadece başlangıç noktasıdır – soğuk şekillendirme malzemeleri hakkındaki makalemizde daha fazlasını keşfedebilirsiniz.

Yüzey İşlemi, Topraklama ve Demonte Sevkiyat

Nakliye maliyeti ve hasar riski birlikte düşer; bunun ölçüsü demonte sevkiyatın kapladığı hacimdeki belirgin azalma, yöntemi ise gövdenin sahada birleştirilebilir parçalar halinde tasarlanmasıdır.

Boya. Elektrostatik toz boya bu üründe standarttır; en yaygın renkler RAL 9005 siyah ve RAL 7035 açık gridir. Boyanın ömrünü belirleyen şey rengi değil, altındaki yüzey hazırlığıdır. Bu renklerle ilgili daha fazlası için tıklayın.

Topraklama sürekliliği. Kapaklar, yan paneller ve iskelet arasında süreklilik sağlanmalıdır. Boya bu sürekliliği keser; bu yüzden temas noktaları boyasız bırakılır veya topraklama köprüsü kullanılır. Kaç adet sökülebilir panel varsa o kadar köprü demektir. Konunun mevzuat tarafı için Elektrik Tesislerinde Topraklamalar Yönetmeliği esas alınır.

Demonte üretim. Demonte kabinet üretiminin avantajı nedir diye soranlar için cevap tek kalemde toplanır: flatpack sevkiyat hacmi ciddi oranda düşürür ve özellikle ihracatta belirleyici olur. Monte sevkiyatta gövde fabrikada kapanır, demonte sevkiyatta sahada. İkincisinde delik uyumu artık bir tolerans meselesi değil, zorunluluktur.

Üretimde En Çok Görülen Altı Hata

Kabinet saha montajında ilk turda kabul edilir; bunun ölçüsü teslim sonrasında ölçü kaynaklı iade kaydının bulunmaması, yöntemi ise aşağıdaki altı hatanın imalat aşamasında kapatılmasıdır. Rack kabinet üretimi yapan atölyelerde bu altı başlık şaşırtıcı bir sıklıkla tekrar eder.

1. U adımının eşit aralıklı varsayılması. Bir U içindeki üç delik eşit aralıklı değildir. Eşit bölerek açılan ray gözle kusursuz görünür, fakat ekipman oturmaz. Önleyen karar: delik düzenini standart tablosundan almak, hesaplamamak.
2. Zincirleme ölçüm. Her deliğin bir öncekine göre ölçülmesi, sapmayı 42U boyunca toplar. Önleyen karar: tüm ölçüleri tek bir referans yüzeyinden vermek.
3. 19 inç ölçüsünün dış gövde genişliği sanılması. 482,6 mm, ekipman ön panelinin (montaj flanşının) genişliğidir; kabinetin dış gövde genişliği (600/800 mm) bundan bağımsız, ayrı bir karardır. Önleyen karar: teknik resimde montaj genişliği ile dış gövde genişliğini ayrı ayrı kotalamak.
4. Kare delikte köşe kalitesinin ihmal edilmesi. Çapaklı veya köşesi bozulmuş delikte kafes somun döner; ray montajda kullanılamaz. Önleyen karar: kesme boşluğunu ve takım durumunu delik köşesi üzerinden denetlemek.
5. Derinliğin yalnızca ekipman ölçüsüne göre seçilmesi. Arka kablolama payı hesaba katılmazsa kapak kapanmaz. Bu hata sahada değil, satın alma masasında yapılır. Önleyen karar: derinliği ekipman artı kablo payı üzerinden yazmak.
6. İlk kabinetin referans alınmaması. Onaylanan numuneden sonra kalan adetlerin ayar farkıyla üretilmesi, aynı siparişte birbirine uymayan kabinetler doğurur. Önleyen karar: numuneyi ölçüp kaydetmek ve parti boyunca aynı programla çalışmak.

Bu altı maddenin dördü aynı alışkanlıktan besleniyor: parçayı bir öncekine bakarak üretmek.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Seri Üretimde Tekrarlanabilirlik Nasıl Sağlanır?

Yüz kabinetlik siparişin yüzü de aynı çıkar; bunun ölçüsü ray delik merkezlerinin ve büküm açılarının parti boyunca sapmaması, yöntemi ise delme ve şekillendirmenin programlı olarak tek referanstan yapılmasıdır.

Tek adet imalatta gözden kaçan sapma, seri imalatta sistematik hataya dönüşür. Bir kabinette 1 mm’lik kayma “montajda zorlandı” diye geçiştirilir; yüz kabinette aynı kayma, tamamı yeniden işlenecek bir parti demektir.

Programlı delme burada iki sorunu birden kapatır. Delik merkezleri her parçada aynı referanstan ölçülür ve çapak kontrolü tekrarlanabilir hâle gelir. Bu ikisi olmadan 19 inç uyumluluğu bir üretim standardı değil, şansa bağlı bir sonuç olarak kalır.

Rack kabinet üretimi bu pazara girmek isteyen atölye için bir kapasite sorusu değil, bir tekrarlanabilirlik sorusudur. Veri merkezi işleri tek adet gelmez; parti gelir, üstelik çoğu zaman aynı projenin ikinci ve üçüncü partisi de arkadan gelir.

Daha fazla öğrenmek ister misiniz? Soğuk sac şekillendirme hakkındaki makalemiz bu konuyu daha ayrıntılı şekilde ele alıyor.

Rack Kabinet Üretimi Başlamadan Önce İki Soru

Kabinetin sahada ilk denemede kabul edilmesi, 42U boyunca 44,45 mm adımının korunmasına bağlıdır. Geri kalan her şey — renk, kilit, kapak tipi, aksesuar — bunun üzerine eklenir.

Yeni bir işe girmeden önce cevaplanması gereken iki soru var. Birincisi: bu projede hangi ölçüler sabit, hangileri müşteriyle konuşulabilir? İkincisi: mevcut imalat düzenim 42U boyunca kümülatif hatayı gerçekten tutabiliyor mu? İkinci sorunun cevabı hayırsa, sorun tasarımda değil, ölçme yönteminde aranmalıdır.
