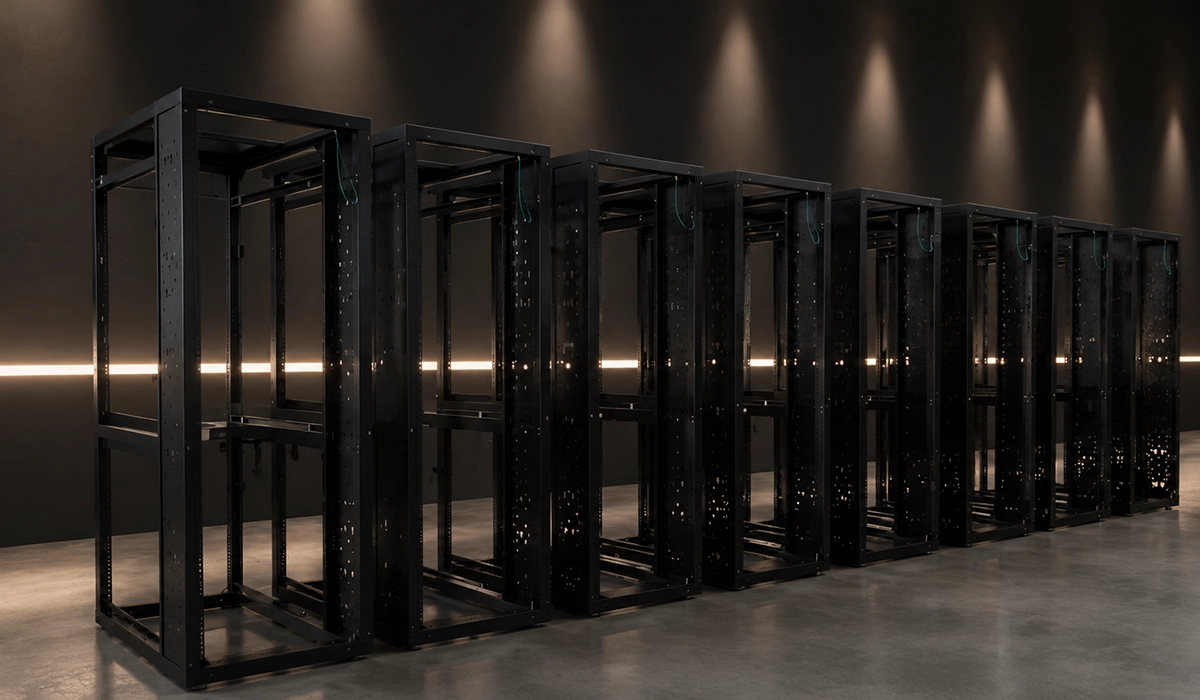

Fabricación de armarios rack para centros de datos: 4 operaciones que deciden el margen

Un contrato de armarios rack para centros de datos no se parece a un pedido de calderería industrial. No entra una envolvente metálica: entran cuatro mil, idénticas, con la misma tolerancia dimensional, el mismo grado de protección y la misma fecha de entrega. Esa diferencia lo cambia todo.

El taller que presupuesta este tipo de pedido suele mirar la lista de materiales y la hora-máquina. Es el cálculo correcto para una serie corta y el equivocado para una nave de datos. El coste real aparece después: en el acabado que nadie presupuestó, en el retrabajo sobre paneles lacados, en el cambio de utillaje que se come medio turno. Y en el ensayo de estanqueidad que tumba una entrega entera por una esquina fuera de tolerancia.

Dicho de otro modo: este pedido se gana en la repetibilidad, no en el precio unitario. Y la repetibilidad se decide antes de cortar la primera chapa, cuando alguien elige qué operaciones dependen de la mano del operario y cuáles quedan fijadas por la máquina.

Este artículo recorre esas operaciones una por una, señala dónde se escapa el margen en cada serie larga y termina con las siete cosas que conviene exigir por escrito antes de poner precio.

¿Prefieres escuchar? Puedes reproducir la versión en audio del resto de este artículo a continuación.

El auge del centro de datos en España tiene un cuello de botella eléctrico

El calendario de fabricación se comprime en el tramo final del proyecto porque la conexión eléctrica marca la fecha y todo lo demás se ajusta a ella aguas abajo.

España ha pasado de mercado secundario a foco europeo en apenas cinco años. Al cierre de 2025 la potencia TI instalada en centros de datos comerciales alcanzó los 439 MW, frente a 355 MW en 2024: un 24 % más. El escenario tendencial de SpainDC apunta a 2.537 MW en 2030, casi seis veces la escala actual, con unos 66.900 millones de euros de inversión asociada.

Esa demanda no está repartida. El informe Data Centers Iberian Region de Colliers, que cubre de octubre de 2025 a marzo de 2026, sitúa a Aragón con el 33 % de la cartera de nuevos proyectos de la Península Ibérica y a Madrid con el 24 %. Entre las dos, cerca del 60 % de los megavatios en juego. La cartera aragonesa pasó de 2.790 a 3.461 MW IT en ese mismo periodo.

Conviene no confundir cartera con capacidad en servicio. En potencia instalada Madrid sigue por delante, con 204 MW de los 439 MW del país, y la proyección de SpainDC para 2030 le asigna 612 MW frente a los 455 MW de Aragón. Para el taller la distinción es práctica: la cartera anuncia dónde habrá pedidos; la capacidad en servicio dice dónde los hay ya.

El problema aparece cuando se mira la red. En septiembre de 2025, el 83,4 % de los nudos de distribución del país ya estaba saturado. Con la red así, no se pueden atender nuevas solicitudes de acceso. La respuesta pública fueron 13.590 millones de euros hasta 2030 en la red de transporte, con el objetivo de multiplicar por catorce la capacidad de acceso para nuevos consumidores, hasta 27,7 GW. De ese total, 3,8 GW quedan reservados a centros de datos.

El contexto global explica la urgencia. La Agencia Internacional de la Energía sitúa el consumo eléctrico de estas instalaciones en torno a 945 TWh en 2030, frente a los 415 TWh de 2024.

Para el taller, toda esa aritmética se resume en una frase: el pedido llegará tarde y con prisa. Y ahí empieza el problema real de la fabricación de armarios rack para centros de datos, que no es técnico sino de calendario.

Si encontraste útil este artículo, también puedes leer nuestro artículo sobre escanotadora de esquinas.

Qué significa la saturación de red para el taller de chapa

Las órdenes de cambio llegan tarde porque el diseño de refrigeración y potencia se mueve en las últimas semanas. Ahí es donde el promotor recupera el plazo que perdió esperando el acceso a red.

En la práctica funciona así. El proyecto se detiene meses ante el nudo de conexión. Cuando llega el permiso, la fecha de puesta en servicio ya está comprometida con el cliente final. Todo el trabajo aguas abajo se comprime. La ingeniería de detalle se cierra tarde, y el pliego de la envolvente —espesores, patrón de ventilación, superficie libre, previsión de colector— cambia con la producción ya lanzada.

Cuando el diseño se mueve con dos mil unidades cortadas, la chatarra no es un incidente: es una partida presupuestaria. Y casi nunca aparece en la oferta que ganó el pedido.

¿Te gustó esta guía? Consulta nuestra publicación detallada sobre mantenimiento de la punzonadora para obtener más información.

Qué ha cambiado dentro del armario desde 2015

La huella de 19 pulgadas no ha cambiado, pero densidad, refrigeración, potencia y peso sí lo han hecho. Las cuatro se traducen en operaciones de chapa distintas, no en una envolvente distinta.

Conviene revisar cada una por separado, porque afectan a partes diferentes del proceso.

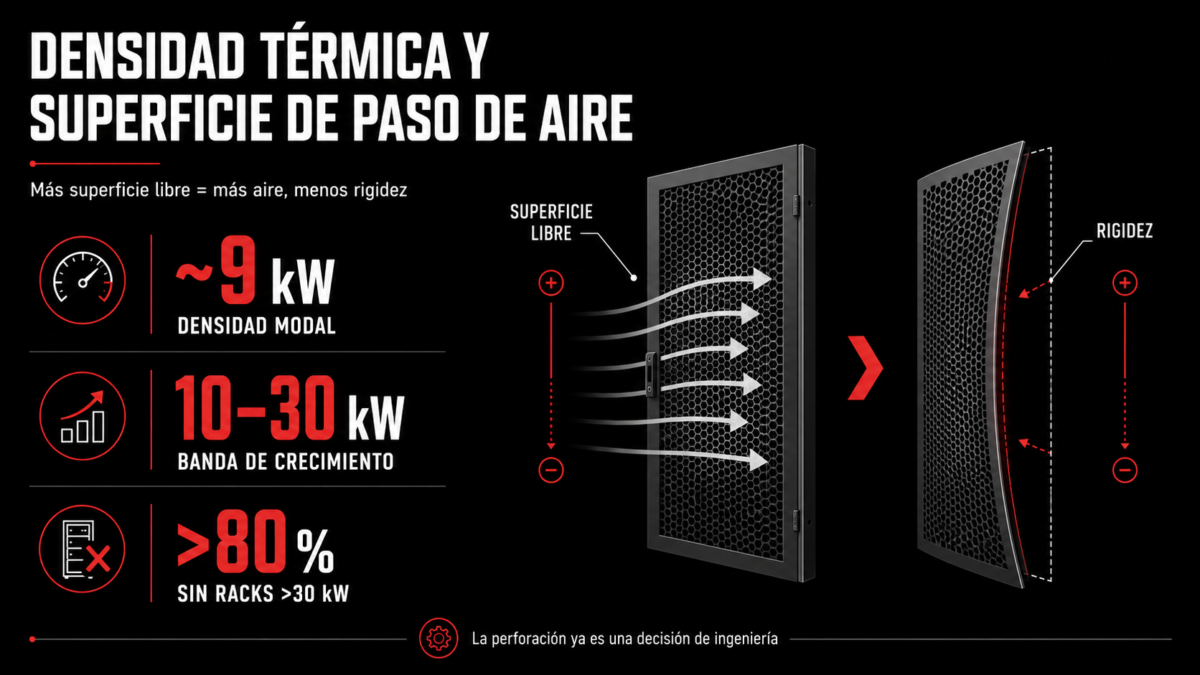

Densidad térmica y superficie de paso de aire

El patrón de perforación deja de ser un detalle de catálogo y pasa a ser decisión de ingeniería: superficie libre y rigidez estructural tiran del mismo panel en direcciones opuestas.

¿Cuántos kW por rack admite un centro de datos actual? Menos de lo que sugiere el ruido del mercado. La encuesta anual del Uptime Institute sitúa la media de las densidades modales de su muestra en casi 9 kW. El crecimiento se concentra en la banda de 10 a 30 kW; pocas instalaciones superan los 30 kW y las densidades extremas siguen siendo raras.

Esa banda manda hoy en el pliego. Exige puertas con superficie libre alta, a menudo por encima del 70 %, sobre chapa perforada o chapa microperforada según el caudal previsto. El conflicto es geométrico: cada punto de superficie libre resta material y, con él, rigidez. Un panel demasiado abierto se comba, la junta deja de asentar y el pasillo frío pierde separación respecto al caliente.

La refrigeración líquida en centros de datos entra en la chapa

El colector deja de ser un accesorio y pasa a ser geometría punzonada y conformada mucho antes de ser una función de refrigeración.

¿Cómo afecta la refrigeración líquida a la fabricación de la envolvente? De forma más concreta de lo que parece. Aparecen recortes de colector con tolerancia ajustada, gestión de goteo bajo el punto de conexión, paso de cable para detección de fugas y pasamuros estancos. Estos últimos deben mantener el sellado tras mil kilómetros de camión.

Nada de eso es fontanería. Es utillaje. Cada recorte es un troquel y cada pasamuros una geometría repetible; un milímetro de desviación en la trayectoria de fugas es una reclamación con el equipo ya montado dentro. Desde el punto de vista técnico, la refrigeración líquida directa al chip no sustituye a la refrigeración por aire: convive con ella. Y esa convivencia obliga a resolver dos sistemas de paso sobre los mismos paneles.

Del cable al embarrado

Más cobre dentro del armario y aperturas de derivación más precisas, por el paso progresivo de la distribución por cable a la distribución en barra.

La magnitud del cambio se ve en una cifra de NVIDIA. Alimentar un rack de 1 MW a 54 V en corriente continua exige hasta 200 kg de embarrado de cobre, barraje o barra colectora en denominación latinoamericana. De ahí el empuje del sector hacia arquitecturas de 800 V CC. Para el taller la consecuencia es acotada pero real: aperturas de derivación con tolerancia más estrecha y soportes de barra sin holgura de montaje.

Para seguir leyendo sobre conformado en frío de chapa, visita nuestro artículo relacionado aquí.

Peso de transporte y rigidez del bastidor

La rigidez de esquina pasa de deseable a contractual, porque el bastidor rack ya no se dimensiona para la sala sino para el camión.

Los armarios comerciales del mercado español declaran cargas útiles en torno a 1.500 kg, con fondos de hasta 1.200 mm y formatos de 42U y 47U. Ahora bien, ¿cuánto pesa un armario rack completamente equipado? Un conjunto de alta densidad preequipado en fábrica, del tipo GB200 NVL72, ronda los 1.360 kg en vacío y se acerca a los 1.500 kg con el refrigerante cargado.

Ese dato es el que rompe bastidores, y no por su valor absoluto sino por dónde cae: justo en el límite declarado del armario, sin margen. Y el margen se consume fuera de la sala. La carretilla, la rampa del camión y las vibraciones de mil kilómetros de autovía introducen esfuerzos de torsión que la estructura nunca verá en servicio. Por eso la geometría de la esquina importa hoy mucho más que hace diez años.

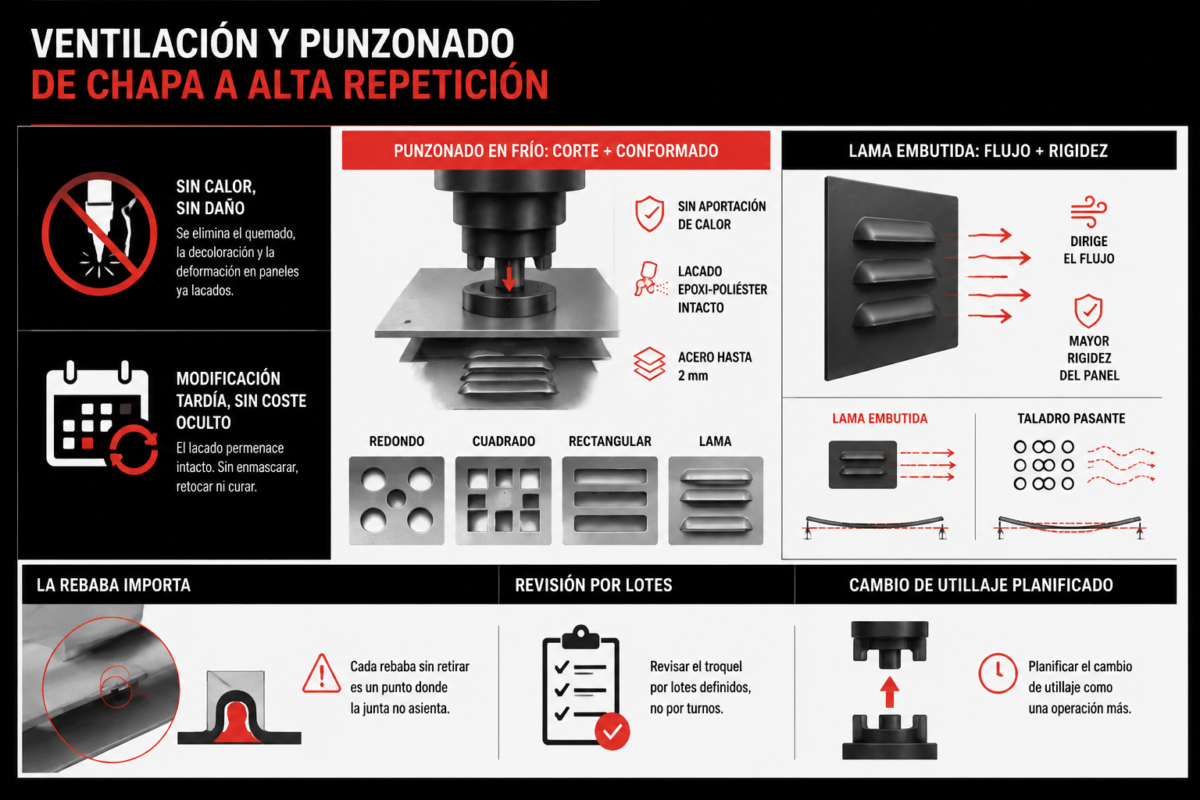

Ventilación y punzonado de chapa a alta repetición

Se elimina el quemado, la decoloración y la deformación superficial en paneles ya lacados, porque la lama se embute en frío en lugar de recurrir a métodos térmicos.

Esto importa porque la modificación tardía es la norma, no la excepción. Cuando el pliego cambia después del lacado, el corte térmico deja una corona de recubrimiento dañado alrededor de la nueva apertura. Reparar esa corona obliga a enmascarar, retocar y curar. Sobre miles de paneles, es una operación que se come el margen sin aparecer en ninguna partida.

El punzonado de chapa en frío resuelve el problema por otra vía. El troquel corta y conforma sin aportar calor, así que el lacado epoxi-poliéster alrededor de la apertura llega intacto. En equipos como el rango HPM-63S de PAYAPRESS, el punzonado en frío de acero de hasta 2 mm admite troqueles redondo, cuadrado, rectangular y de lama.

La lama embutida merece una nota aparte. A diferencia del taladro pasante, genera una superficie de paso de aire orientada que dirige el flujo. Y conserva parte de la rigidez del panel, porque conforma el material en lugar de retirarlo. Es la respuesta habitual al conflicto entre superficie libre y comba de puerta.

Queda la rebaba. En una serie corta, el desbarbado manual es asumible. En miles de paneles con junta perimetral, no lo es: cada rebaba sin retirar es un punto donde la junta no asienta. Conviene revisar el troquel por lotes definidos, no por turnos, y planificar el cambio de utillaje como una operación más.

Este tema es solo el comienzo: descubre más en nuestro artículo sobre cómo usar una formadora de esquinas.

Esquina conformada frente a esquina soldada

Conformar la esquina en frío en lugar de soldarla elimina cuatro operaciones: soldar, amolar, pulir y reparar recubrimiento. Ese ahorro se multiplica por cuatro esquinas y por toda la serie.

¿Qué diferencia hay entre una esquina soldada y una conformada en frío? La respuesta corta es que una depende del pulso del soldador y la otra de la geometría de la máquina. La respuesta larga tiene que ver con lo que ocurre después.

La esquina soldada exige amolado, pulido y, si el panel llegaba lacado, reparación del recubrimiento en la zona afectada por el calor. Cada paso introduce variación. Dos operarios distintos, o el mismo a distinta hora del turno, dejan radios ligeramente diferentes. Ese milímetro no importa en una envolvente; en cuatro mil, sí.

El conformado en frío parte del plegado de chapa —doblado, en denominación mexicana— y cierra la esquina por deformación plástica controlada. La geometría la determina el utillaje. No hay aporte térmico, ni zona afectada por el calor, ni retoque de pintura en polvo.

Aun así, la esquina soldada no está obsoleta. Sigue siendo sensata en geometrías únicas, prototipos y refuerzos locales, donde no hay serie que amortice el utillaje.

Dónde se pierde el margen en un pedido de armarios rack para centros de datos

Hay cinco pérdidas evitables en estos pedidos. Ninguna aparece en el presupuesto que ganó el contrato, y todas son trazables a una decisión de proceso, no de precio.

¿Por qué se pierde dinero en pedidos de armarios en serie? Porque el coste se desplaza a operaciones que no se cotizan.

Mano de obra de acabado no presupuestada. El presupuesto contempla corte, punzonado y plegado. El amolado, el pulido y el desbarbado se dan por incluidos. En una serie de miles de unidades con cuatro esquinas cada una, esa hora de acabado no cotizada es la primera fuga.

Retrabajo en paneles lacados. Toda modificación posterior al recubrimiento arrastra enmascarado, retoque y curado. Si el retoque no iguala el RAL 9005 texturado del lote, el panel se rechaza en la inspección de recepción del cliente.

Cambio de utillaje en pedidos con tamaños mezclados. Un pedido que combina 42U y 47U con dos fondos distintos puede exigir cuatro configuraciones de troquel. Si el lanzamiento no agrupa por geometría, el cambio se come el turno y la serie pierde su ventaja.

Chatarra por cambio de diseño tardío. Aquí se cierra el círculo con el cuello de botella eléctrico. El promotor pierde meses esperando el acceso a red y recupera plazo comprimiendo la ingeniería de detalle. El pliego se mueve con la producción lanzada y el material cortado se vuelve chatarra. No es mala suerte: es el patrón normal de este mercado.

Geometría de sellado inconsistente. Es la más cara de todas, porque no destruye una unidad sino una entrega. Una junta que asienta de forma distinta entre unidades tumba el ensayo de estanqueidad de todo el lote.

La lectura conjunta es incómoda pero útil. Cuatro de las cinco pérdidas se reducen al sustituir operaciones dependientes del operario por operaciones fijadas por máquina. La quinta no se elimina desde el taller: se gestiona por contrato.

Repetibilidad: la unidad 1 y la unidad 4.000

La variación de lote desaparece cuando las operaciones críticas dejan de depender del operario, y la inspección de recepción del cliente hiperescalar mide exactamente eso.

Esa es la vara de medir real en un pedido de armarios rack para centros de datos, y la conversación técnica se ha desplazado con ella. Hace diez años el comprador preguntaba por espesor y acabado. Hoy pregunta por la desviación entre unidades, porque su montaje en obra está industrializado: si la unidad 4.000 no encaja como la unidad 1, se detiene una línea de instalación.

Eso se traduce en dos exigencias. La primera es dimensional: la perfilería ajustable en profundidad debe caer en el mismo punto en todo el lote, no dentro de una tolerancia holgada. La segunda es de acabado: espesor de capa y tono se mantienen a lo largo de meses de producción, no de un turno.

Conviene añadir algo que el fabricante de maquinaria no resuelve por el taller. El registro dimensional, el expediente de ensayo y la trazabilidad del lote los genera y los firma el taller, no el fabricante de la máquina. La máquina fija la repetibilidad; la documentación que la demuestra es de quien produce.

El grado de protección IP se demuestra por lote, no por muestra

Una sola esquina fuera de tolerancia tumba el ensayo, y con él la entrega completa, por geometría de junta inconsistente entre unidades.

El malentendido habitual es tratar el grado de protección IP como una propiedad del diseño. No lo es. Es el resultado de un ensayo sobre una envolvente concreta, y solo se traslada al lote si la geometría de sellado es idéntica en todas las unidades.

El punto crítico son las esquinas del bastidor, donde la junta cambia de plano. Si el radio de esquina varía, la compresión de la junta varía con él. La muestra pasa; el lote, no. Y el rechazo no llega en la propia inspección, sino en la del cliente, con el material ya entregado.

Siete comprobaciones antes de aceptar el contrato

El pedido deja de ser presupuestable si más de dos de las siete casillas siguen abiertas: no por falta de capacidad del taller, sino por falta de definición del pliego.

¿Qué comprobar antes de presupuestar un contrato de centro de datos? Esto.

Dos precisiones normativas sobre esa tabla. La parte 3-100 de la serie UNE-EN 60297 recoge las dimensiones básicas de paneles frontales, bastidores y armarios de la serie de 482,6 mm: lo que el mercado llama armario rack 19 pulgadas. La referencia de envolvente vacía es la UNE-EN IEC 62208:2024, edición vigente, y el grado de protección se ensaya conforme a UNE-EN 60529:2018.

Hay una fecha más para el calendario. El Reglamento (UE) 2023/1230 sustituye a la Directiva 2006/42/CE desde el 20 de enero de 2027, sin periodo transitorio, y lo determinante es la fecha de comercialización. Cualquier punzonadora o plegadora nueva que entre en el taller a partir de ese día —de PAYAPRESS o de cualquier otro proveedor en evaluación— deberá acogerse al nuevo marco de marcado CE.

España y Latinoamérica: mismo armario, distinto mercado

El pliego se lee distinto a un lado y otro del Atlántico porque la demanda mexicana se concentra en un solo clúster, frente a la dispersión española por comunidades.

Querétaro reúne la mayor parte de la capacidad instalada de centros de datos de México: las estimaciones del sector la sitúan entre el 65 % y el 79 %, según la fuente y la fecha de corte. Y repite el patrón español punto por punto: los dieciocho centros ya operativos en el estado habían solicitado unos 540 MW al operador de red, con la transmisión al límite. En septiembre de 2025 se anunciaron 4.800 millones de dólares de CloudHQ para seis centros sobre 52 hectáreas y hasta 900 MW. En agosto de 2026, KIO cifró en hasta 1.300 millones de dólares la ampliación QRO3, de unos 100 MW, todavía en evaluación.

Para un fabricante de envolventes, la diferencia práctica es de vocabulario. En España el pedido se reparte entre Madrid, Aragón, Cataluña y Valencia; en México se concentra en un corredor. Un pliego mexicano de rack para servidores puede pedir lámina perforada donde el español dice chapa perforada, y doblado donde el español dice plegado.

Conviene fijar estas equivalencias en la oferta, no en la obra. Un malentendido de denominación en un pedido de cuatro mil unidades no se corrige con una llamada.

¿Te interesa aprender más? Nuestro artículo sobre aplicaciones de la máquina formadora de esquinas profundiza en este tema.

Conclusión

La fabricación de armarios rack para centros de datos deja margen cuando las operaciones críticas dejan de depender de la mano del operario. Punzonado en frío, conformado de esquina, plegado y acabado son los cuatro que fijan la repetibilidad del lote. Y es la repetibilidad del lote lo que mide el cliente hiperescalar en su inspección de recepción, no la unidad de muestra.

De ahí salen dos decisiones que se pueden tomar ya.

La primera es interna: identificar qué operaciones producen variación entre unidades y sacarlas del criterio del operario. Casi siempre son las esquinas y el acabado. Y casi siempre es ahí donde se pierde el margen sin que aparezca en ninguna partida.

La segunda es contractual: no presupuestar hasta cerrar por escrito los siete puntos de la tabla, con atención especial al procedimiento de orden de cambio. El diseño se moverá tarde, en España y en Querétaro por el mismo motivo. La única defensa razonable es haber acordado antes cómo se gestiona.
