Una escantonadora es la máquina que corta un escantón —una muesca en forma de V o en ángulo recto— en la esquina o el borde de una chapa metálica, para poder plegarla después sin que el material se solape. Las hay de ángulo fijo (normalmente 90°) o de ángulo variable, y en versión manual, hidráulica o CNC.
Cuando quieres plegar una chapa para hacer una caja, un armario o una bandeja, las esquinas dan guerra: si no quitas material antes de doblar, se montan unas sobre otras y el pliegue queda feo o directamente no cierra. Ahí entra la escantonadora, una máquina discreta que resuelve justo ese problema. En España apenas se habla de ella —es un término de taller metalúrgico—, así que vamos a lo práctico: qué es, qué tipos hay, cómo elegirla y en qué se diferencia de la cizalla, la punzonadora o el corte por láser.
Como alternativa, a continuación encontrarás una versión en audio de este artículo para tu comodidad.
¿Qué es una escantonadora y para qué sirve?
Una escantonadora, o escantonadora de esquinas, corta un escantón: esa muesca —normalmente en V o en ángulo recto— en el vértice o el borde de la chapa. El hueco es lo que permite, luego, plegar las cuatro caras de una caja sin que el material de las esquinas se pise. El corte lo hacen dos cuchillas que cizallan la chapa, con la pieza apoyada contra un tope trasero para que todos los escantones salgan iguales. Es una máquina básica en la fabricación de envolventes, cuadros eléctricos, conductos de climatización y bandejas: cualquier sitio donde una chapa plana se convierte en una caja. En el argot la oirás también como entalladora de chapa, aunque «entalladora» a secas se usa para otras cosas (tubos, cables, probetas de ensayo).
Escantonadora de esquinas o de ángulo variable
La gran división es el ángulo. La escantonadora de ángulo fijo corta siempre a 90°: perfecta para cajas y armarios rectangulares, que son el grueso del trabajo. La escantonadora de ángulo variable —o entalladora angular— permite regular la apertura, típicamente entre unos 30° y algo más de 140°, y es la que necesitas para piezas que no cierran en escuadra: conductos troncocónicos, uniones a inglete, chaflanes. La de ángulo fijo es más rápida y más barata; la variable, más versátil. Si tu producción es siempre la misma caja, ángulo fijo. Si haces piezas variadas, compensa la variable.

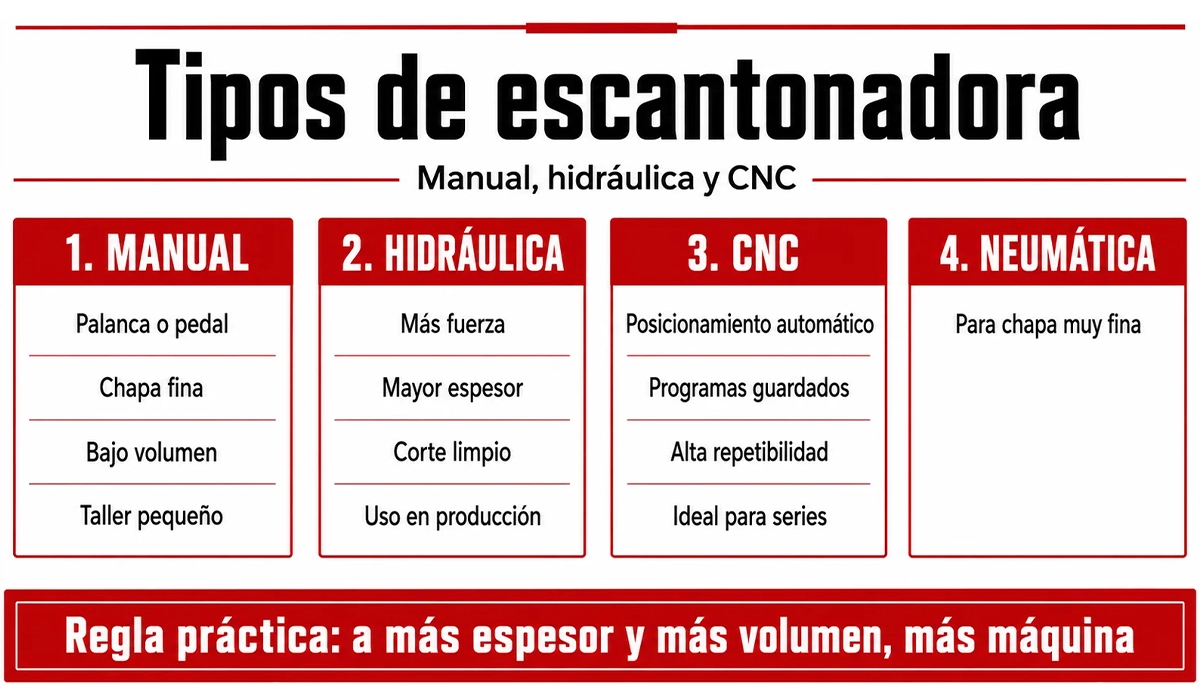

Tipos: manual, hidráulica y CNC
Aparte del ángulo, cambia el accionamiento. La escantonadora manual, de palanca o de pedal, va bien para chapa fina y poco volumen: taller pequeño, trabajos sueltos. La hidráulica aporta fuerza para espesores mayores y un corte más limpio y constante; es la habitual en producción. Y la CNC lleva el escantonado a otro nivel: posiciona la chapa y el tope de forma automática, guarda programas y repite el mismo escantón pieza tras pieza sin depender del pulso del operario. Para chapa muy fina existe también la versión neumática. La regla de siempre: a más espesor y más volumen, más máquina.
Cómo elegir: espesor, material y frente a qué máquinas
Al elegir, mira tres cosas: el espesor máximo —y con qué material, porque el tonelaje necesario sube con la dureza—, los materiales que vas a cortar (acero, aluminio, acero inoxidable) y el tamaño del escantón. Conviene, además, tener claro qué hace la escantonadora que no hacen las demás. Frente a la cizalla, la diferencia es la geometría: la cizalla —o cizalla guillotina— hace cortes rectos de lado a lado; la escantonadora corta solo el vértice. Según el INSST, esa cizalla guillotina llega a cortar metal de hasta 25 mm, y sus cuchillas suelen tener cuatro filos aprovechables. Frente a la punzonadora industrial, otra distinción: la punzonadora perfora agujeros y perfiles; la escantonadora, esquinas. Y frente al corte por láser, la escantonadora es mecánica y sale rentable en series de escantones repetidos, mientras que el láser gana en formas complejas y en corte de chapa a medida. En un taller de corte y plegado de chapa, muchas veces conviven las cuatro.

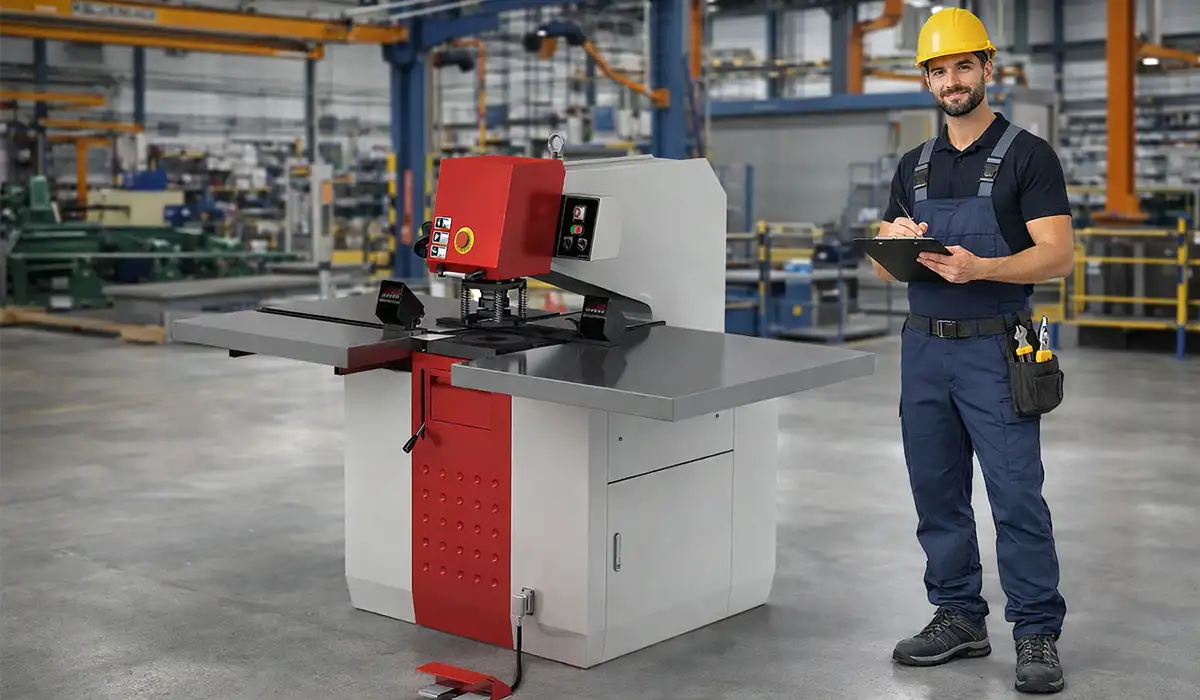

Mantenimiento y seguridad
El mantenimiento se resume en dos piezas: las cuchillas y el tope. Las cuchillas se desafilan con el uso —sobre todo cortando inoxidable—; como muchas son reversibles y tienen varios filos, se giran antes de reemplazarlas, y conviene vigilar la holgura de corte. El tope trasero, bien calibrado, para que el escantón no se descuadre. En seguridad, ojo con lo evidente: como toda máquina de corte, el riesgo principal es el atrapamiento o el corte de las manos en la zona de las cuchillas. La máquina debe llevar su Marcado CE y cumplir el RD 1215/1997 de equipos de trabajo: resguardos, parada de emergencia y, según el caso, mando a dos manos. Y los EPI y la formación del operario, siempre.
Una máquina discreta que se nota en la esquina
La escantonadora no es la estrella del taller, pero cuando fabricas cajas, cuadros o conductos es la que hace que las esquinas cierren bien y rápido. Elegirla es cruzar cuatro variables: espesor, material, ángulo (fijo o variable) y volumen, y decidir el accionamiento —manual, hidráulico o CNC— en consecuencia. En PAYAPRESS trabajamos el procesado de chapa y pletina (corte, punzonado, plegado); si estás montando o ampliando tu taller, te ayudamos a encajar la máquina que de verdad necesitas.
