En un taller de chapa, una esquina soldada de armario obliga a cortar, soldar, amolar y pulir. Cada uno de esos pasos es un punto donde dos puertas del mismo lote dejan de ser iguales. Y ahí empiezan las aplicaciones de la máquina formadora de esquinas: el conformado en frío sustituye esa secuencia por un solo ciclo de prensa.
Este artículo las recoge en diez sectores, explica qué pieza fabrica cada uno y da la ventana técnica exacta que decide si tus piezas encajan o no.
Si prefieres escuchar en lugar de leer, puedes reproducir el archivo de audio a continuación para continuar con el resto de este artículo.

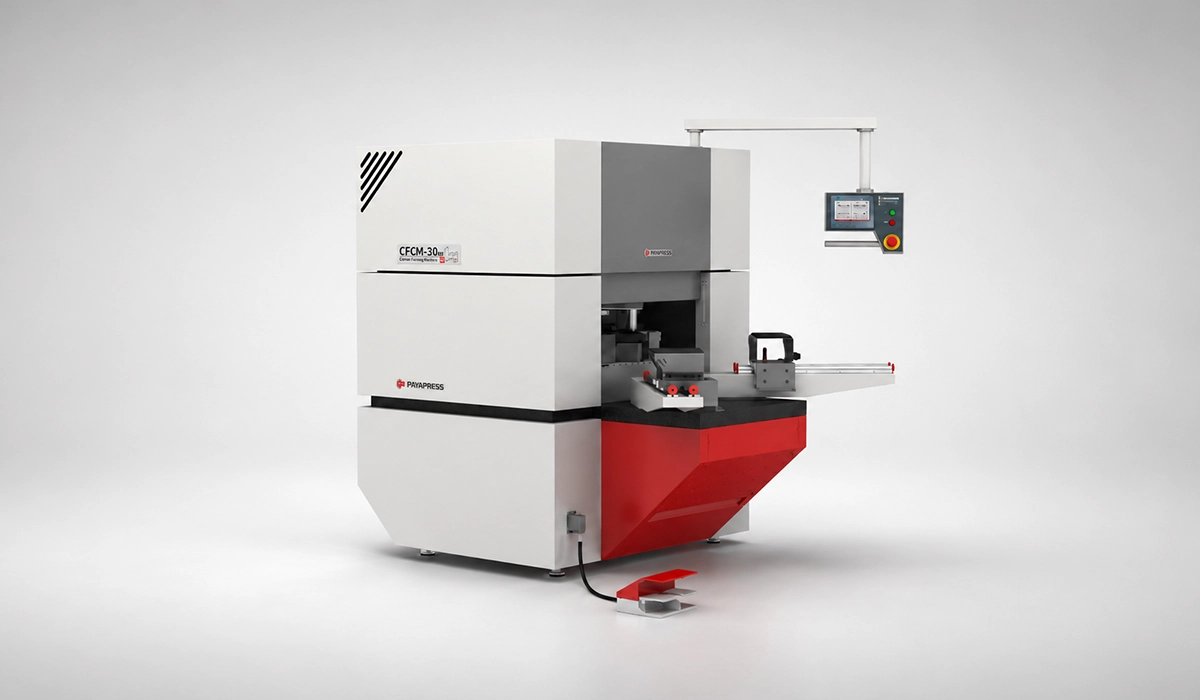

¿Qué hace una máquina formadora de esquinas en un solo ciclo?
Una máquina formadora de esquinas trabaja en frío: la pieza plana se preplega, la zona de la esquina se prensa contra la matriz a temperatura ambiente y la pestaña queda cerrada y estanca. No hay calor, no hay material de aporte y no queda cordón de soldadura.
Al no aplicar calor, no hay decoloración en el inoxidable, no se perfora la chapa fina y no hace falta amolar ni pulir después. La CFCM-30 forma un plegado de 2–3 mm en la esquina y está disponible en dos versiones: CFCM-30EH, con ajuste manual de espesor e inversión más baja, y CFCM-30ES, con ajuste automático y cambio de trabajo más rápido. Ambas comparten PLC Delta, pantalla táctil de 7 pulgadas y bastidor de 1.200 kg.
Nuestras máquinas trabajando
¿Pero encaja tu pieza?
Antes de ver sectores, conviene pasar un filtro rápido. Si tu pieza no cumple esto, la máquina no es para ti:
- Espesor de chapa: 0,5–2 mm
- ST12 aceitada: 0,8–2 mm
- ST37 negra: 1,5–2 mm
- Inoxidable: 0,8–2 mm
- Radio de conformado: 6–30 mm, según matriz intercambiable (matriz en Z, de canto y de torsión disponibles)
- Tamaño mínimo de pieza: 210 mm de lado
- Materiales: acero, inoxidable, aluminio, cobre
Si la pieza pasa de 2 mm, esta no es la máquina. Dicho así, sin promesas.
La máquina es la misma en todos los casos; el motivo de compra, no. En unos talleres manda la estanqueidad, en otros el acabado y en otros el coste por esquina. Así que vale la pena ir sector por sector, empezando por el que más volumen mueve.
Si encontraste útil este artículo, también te puede interesar leer nuestro artículo sobre escanotadora de esquinas.
1. Fabricantes de puertas de cuadros eléctricos: el mayor segmento
Las puertas de cuadros de distribución y conjuntos de baja tensión son el segmento más grande para esta tecnología. Hablamos de chapa de 1–2 mm, justo en el centro de la ventana de la CFCM-30.
La ruta antigua es conocida: escantonar las cuatro esquinas, plegar las pestañas, soldar la esquina, amolar el cordón, pulir y después repintar o regalvanizar la zona dañada. Cinco pasos por esquina, veinte por puerta.
El conformado cambia el proceso: un ciclo de prensa por esquina, sin cordón, sin distorsión térmica en un panel grande y plano, y sin reparar el recubrimiento. La chapa galvanizada no necesita recubrirse otra vez después de conformar.
Más allá de la velocidad, está la estanqueidad IP. En una puerta, la esquina es un punto crítico para la junta. Una esquina conformada da una superficie de asiento continua y repetible, que es justo lo que exige una puerta con grado IP según UNE-EN 60529. Las envolventes vacías de BT se evalúan bajo UNE-EN IEC 62208 y el conjunto completo bajo UNE-EN IEC 61439-1/-2.
La consistencia también cuenta. La esquina soldada cambia según el soldador y el turno. La conformada es idéntica de la pieza uno a la diez mil, y eso se nota cuando entregas puertas por lotes emparejados.
2. Fabricantes de cuadros de control y protección
Los fabricantes de cuadros de control y protección trabajan con lotes más pequeños, más variedad de modelos y cambios de trabajo mucho más frecuentes que un taller de puertas en serie.
Aquí gana peso la CFCM-30ES: con ajuste automático de espesor, el operario no reajusta la máquina cada vez que el trabajo pasa de una puerta de control de 1 mm a una de protección de 2 mm.
Muchos cuadros de protección y relés son de inoxidable o llevan acabado visto. La esquina conformada sale ya terminada de la máquina, así que desaparecen el pulido y el riesgo de una marca de radial en una superficie que va a ver el cliente.
Desde el punto de vista de personal, la máquina no necesita un soldador cualificado. Eso elimina un cuello de botella de contratación que cualquier taller pequeño reconoce al instante.
3. Fabricantes de expositores comerciales
Los expositores comerciales usan cantos de balda, paneles de cabecera, zócalos y módulos de caja, normalmente en chapa fina de 0,5–1 mm pintada o con recubrimiento en polvo.
El problema es conocido: la chapa fina se perfora y se deforma al soldar, y cada marca de soldadura se transparenta bajo la pintura en una superficie que el comprador mira a medio metro.
El conformado en frío no aplica calor, así que el panel sigue plano y el recubrimiento intacto. La chapa prepintada o recubierta se puede conformar directamente.
Hay un ángulo comercial que conviene nombrar: los expositores se despliegan por campañas. Doscientas unidades idénticas para doscientas tiendas solo quedan bien si la geometría de la esquina es la misma. Eso es un problema de repetibilidad, no de habilidad del soldador.
¿Te gustó esta guía? Consulta nuestra publicación detallada sobre mantenimiento de la punzonadora para obtener más información.
4. Fabricantes de estanterías metálicas
En estanterías metálicas, la pieza típica son bandejas de balda, laterales, tapas y cubetas con pestaña en los cuatro lados.
La estantería es un producto de volumen y margen ajustado. Cada segundo de amolado por esquina se multiplica por miles de esquinas a la semana.
Con el conformado, tienes un ciclo por esquina, sin consumibles, sin hilo de soldadura, sin discos de amolar. El coste variable por esquina se reduce en la práctica a la electricidad y al desgaste de la matriz.
También importa la seguridad y la manipulación: una esquina conformada no tiene proyecciones de soldadura ni rebaba de amolado, algo que se nota en una estantería que el usuario toca a diario.
5. Fabricantes de racks para centros de datos
Los racks para centros de datos usan laterales, puertas, techos y bases de racks de 19 pulgadas. El estándar dimensional es EIA-310 / UNE-EN 60297-3-100, así que la tolerancia no es opcional.
Una esquina soldada tira del panel. En un lateral de 42U, unas décimas de deformación acaban siendo una puerta que no alinea y una fuga de aire que no debería existir.
El conformado en frío no aporta calor, así que el panel conserva la planitud que tenía después del plegado. La geometría de la esquina la define la matriz, no el operario.
El confinamiento de pasillo caliente depende de que la envolvente selle de verdad. Esquinas conformadas iguales dan compresión de junta igual en todo el perímetro.
6. Fabricantes de armarios y muebles metálicos
En armarios y muebles metálicos trabajas con armarios de acero e inoxidable de uso general, armarios de herramienta, módulos de almacenaje y mobiliario de taller.
La realidad del taller mixto incluye series cortas, muchas medidas, cambios de reglaje continuos y un nivel de acabado que fija quien compra el armario.
Las matrices intercambiables cubren radios de 6 a 30 mm, así que una sola máquina atiende varias familias de producto y varios estilos de esquina sin utillaje nuevo para cada línea.
En un taller con un rango de espesor estable, el ajuste manual de la CFCM-30EH mantiene baja la inversión sin perder calidad de conformado.
7. Fabricantes de cabinas de ascensor
Las cabinas de ascensor usan paneles de pared, techos, paneles de puerta y zócalos, casi siempre en inoxidable con acabado satinado, decorado o espejo.
Este es el reto de acabado más difícil de la lista. Soldar inoxidable decolora la zona afectada térmicamente, y devolver un panel espejo o satinado a su estándar es un trabajo lento, cualificado, caro y que muchas veces no sale.
El conformado en frío no deja tintes térmicos ni cambio de color en el inoxidable. El panel que sale de la máquina es el panel que se monta en la cabina.
La construcción de la cabina se rige por UNE-EN 81-20, y los paneles son superficies que el pasajero toca. Una esquina conformada no tiene cordón sobresaliente ni canto vivo que rematar.
Para seguir aprendiendo sobre conformado en frío de chapa, visita nuestro artículo relacionado aquí.
8. Fabricantes de envolventes antideflagrantes (petroquímica, petróleo y gas)
En zonas clasificadas se usan envolventes de seguridad aumentada (Ex e) y tapas de protección bajo la serie UNE-EN IEC 60079; en la práctica norteamericana, NEMA 7.
En zona clasificada, la esquina es el punto débil del sellado. Una junta solo cumple si se comprime de forma uniforme en todo su recorrido, giro incluido.
La esquina conformada ofrece una superficie de asiento continua y regular, sin corona de soldadura que sobresalga de la pestaña ni hueco de amolado que deje luz.
Conviene marcar el límite con honestidad: las envolventes antideflagrantes Ex d son fundiciones o construcciones de pared gruesa, fuera del rango de 0,5–2 mm. Esta máquina sirve al lado de envolventes y tapas, no en el cuerpo principal de una envolvente Ex d.
9. Fabricantes de conductos de climatización
En climatización trabajas con tramos de conducto rectangular, paneles de plenum, envolventes de unidades de tratamiento de aire, bandejas de condensados y puertas de registro.
El rendimiento del conducto se mide como fuga. Las clases de estanqueidad de UNE-EN 12237 y UNE-EN 1507 se pierden en las uniones y las esquinas, no en el tramo recto.
Una esquina conformada es metal cerrado, no una junta sellada. Hay un camino de fuga menos por esquina y el resultado no depende de un sellante aplicado a mano.
La bandeja de condensados merece su propia frase: una bandeja que retiene agua no puede tener soldadura porosa en ningún punto, y una esquina conformada en frío no tiene soldadura alguna.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre radio de plegado de chapa.
10. Fabricantes de equipos médicos e instrumentación
El sector médico usa carcasas de instrumentos, paneles de carros y mesas, mobiliario de zona de esterilización y envolventes de equipo, casi siempre en inoxidable.
El problema es la limpiabilidad. Una esquina soldada y amolada deja microporosidad y recovecos, que es exactamente la geometría contra la que están escritos los procedimientos de control de infecciones.
Una esquina conformada, lisa, sin costura y con radio, no tiene dónde retener residuo ni dónde alojar bacterias: se limpia en una sola pasada.
Quien suministra a este sector trabaja bajo UNE-EN ISO 13485, donde la repetibilidad del proceso hay que poder demostrarla. Una esquina definida por matriz es un proceso documentable; una soldadura a mano depende del operario.
Las envolventes de equipo electromédico caen además bajo UNE-EN 60601-1, que fija requisitos de construcción y de cantos en superficies accesibles.
¿Quieres aprender más? Nuestro artículo sobre soldadura vs. conformado de esquinas profundiza en este tema y ofrece más información.

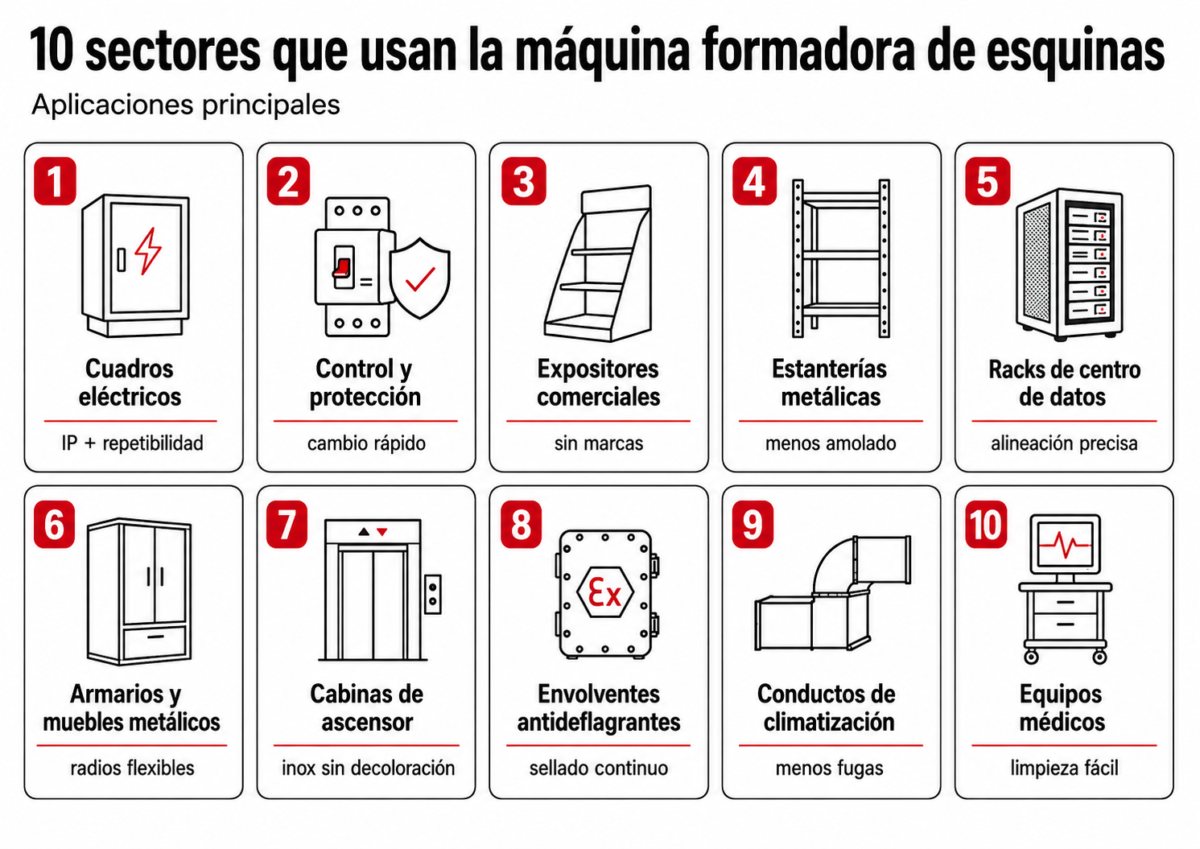

Aplicaciones de la máquina formadora de esquinas: tabla resumen por sector
| Sector | Pieza típica | Principal ganancia del conformado en frío |
|---|---|---|
| Cuadros eléctricos | Puertas de cuadro de distribución y protección | Estanqueidad IP y repetibilidad sin amolar ni pulir |
| Cuadros de control y protección | Puertas de cuadros de control | Ajuste rápido de espesor y acabado visto sin pulido |
| Expositores comerciales | Cantos de balda y paneles de cabecera | Sin deformación ni marcas bajo pintura o polvo |
| Estanterías metálicas | Bandejas, laterales y cubetas | Menos tiempo de amolado y esquinas seguras al tacto |
| Racks de centro de datos | Laterales y puertas de rack 19″ | Planitud y alineación de puerta en grandes paneles |
| Armarios y muebles metálicos | Armarios de acero e inoxidable | Varios radios con una sola máquina y utillaje estándar |
| Cabinas de ascensor | Paneles de pared y puerta en inoxidable | Sin decoloración ni cordón en acabado satinado o espejo |
| Envolventes antideflagrantes | Tapas y envolventes Ex e | Superficie de junta continua y uniforme en zona clasificada |
| Conductos de climatización | Conducto rectangular y bandejas de condensados | Menos fugas y sin soldadura porosa en contacto con agua |
| Equipos médicos | Carcasas y mobiliario de zona estéril | Limpieza en una pasada y proceso documentable bajo ISO 13485 |
Cerramos las esquinas, y el blog
Las aplicaciones de la máquina formadora de esquinas se reducen a una decisión técnica: si tu pieza está entre 0,5 y 2 mm, mide al menos 210 mm de lado y su radio de esquina cae entre 6 y 30 mm, la CFCM-30 es una opción seria. Si cumples eso, la página de producto tiene la tabla técnica completa y el formulario de presupuesto.
