코너포밍기가 한 사이클에 하는 일

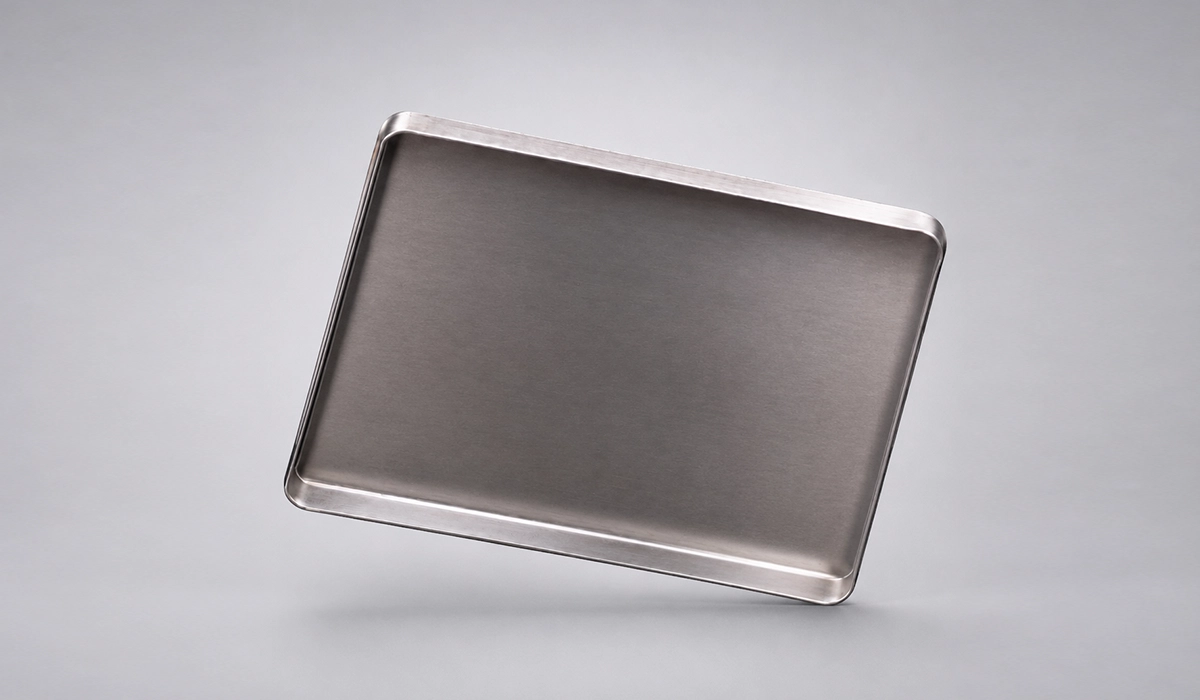

모든 코너포밍기 활용 사례는 동일한 짧은 공정을 따릅니다. 평판 소재를 브레이크에서 미리 벤딩한 뒤, 상온에서 금형에 코너를 압착하면 플랜지가 닫히면서 밀폐된 코너가 완성됩니다. 열도 없고, 충전재도 없고, 이음매도 없습니다. 이렇게 만들어진 용접 없는 판금 코너는 열영향부가 없기 때문에 스테인리스는 색이 변하지 않고, 얇은 두께의 소재도 타지 않으며, 이후 그라인딩이나 폴리싱이 필요 없습니다. 예전에는 용접으로 만들던 냉간 성형 코너가 이제는 프레스에서 나오는 순간 이미 완성된 상태입니다.

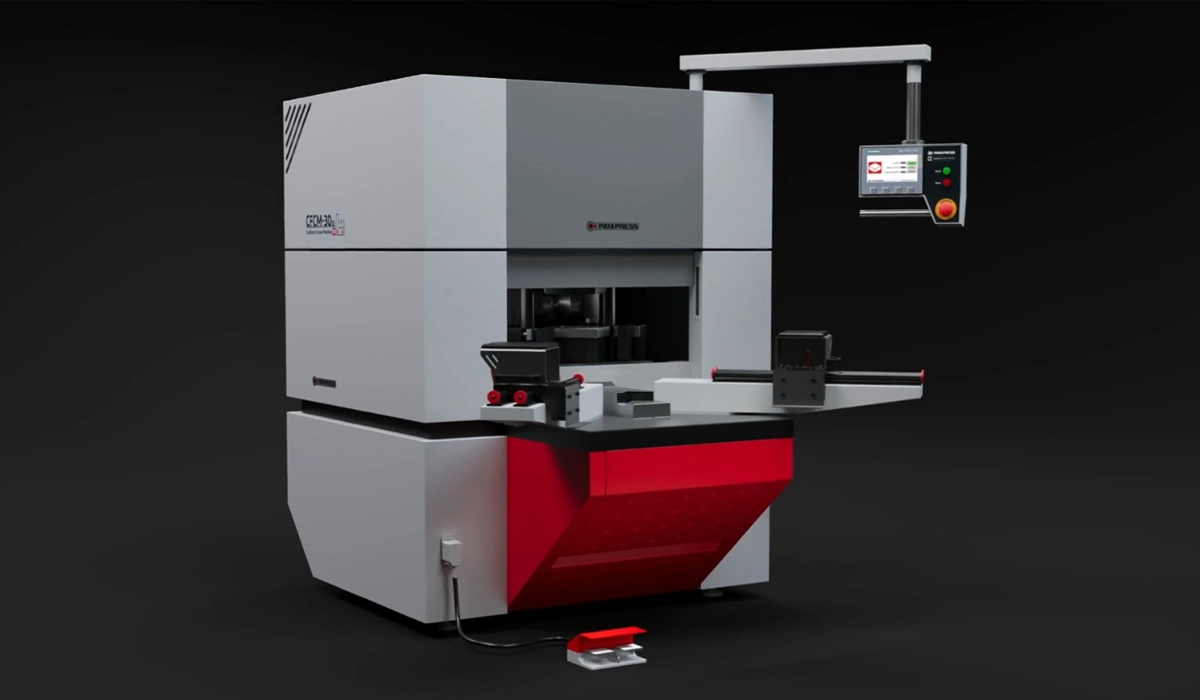

CFCM-30은 2~3mm 코너 벤드를 성형하며, 두 가지 모델로 제공됩니다. CFCM-30EH는 두께를 수동으로 조정하며 가격이 더 낮고, CFCM-30ES는 자동으로 조정되어 전환 속도가 더 빠릅니다. 두 모델 모두 델타(Delta) PLC, 7인치 HMI, 동일한 1,200kg 프레임을 갖추고 있습니다. 이 장비는 최대 2mm 두께까지의 철판을 가공하며, 그 이상의 두께는 처리 범위를 벗어납니다.
내 부품에 맞을까? 사양 확인부터
20초의 확인이 헛걸음을 막아줍니다. 코너포밍기의 두께 범위는 전체적으로 0.5~2mm이며, 소재에 따라 더 좁아집니다.
- 오일 도포 ST12 냉간압연강판: 0.8~2mm
- 블랙 ST37 열간압연강판: 1.5~2mm
- 스테인리스 스틸: 0.8~2mm
- 성형 반경: 6~30mm, 교체 가능한 금형으로 설정
전기 패널 도어 제조업체: 가장 큰 수요처
전기 인클로저용 코너포밍기가 가장 먼저 자리를 잡는 곳이 바로 여기입니다. 저압 배전반과 배전 패널 도어는 1~2mm 두께의 철판을 사용하는데, 이는 정확히 처리 범위 안에 들어갑니다. 기존 방식은 코너 하나에 다섯 번의 공정이 필요했습니다: 노칭, 플랜지 벤딩, 코너 용접, 그라인딩, 그리고 손상된 부위의 폴리싱과 재도장. 도어 하나에 스무 번의 공정이 들어가는 셈입니다.
한 번의 프레스 사이클이 이 모든 과정을 없앱니다. 넓은 평면 패널을 가로지르는 이음매도, 열 변형도, 도장 재작업도 없습니다. 아연도금 강판은 성형 후 재도금이 필요 없습니다. 무용접 판금 코너는 패널 제작업체가 실제로 재작업 요청을 받는 지점, 즉 도어 코너의 실패도 함께 해결합니다. 도어 코너는 IP 방수·방진 등급이 결정되는 지점이기 때문입니다. 성형된 코너는 연속적이고 반복 가능한 가스켓 안착면을 제공하며, 이는 IEC 60529 기준의 IP 등급 도어에 필요한 조건입니다. 저압 개폐장치용 인클로저는 IEC 62208과 IEC 61439-1/-2에 따라 인증됩니다. 관련 표준의 최신 정보는 한국표준정보망에서 확인할 수 있습니다.
전기 캐비닛 도어 제조는 일관성에 사업의 성패가 달려 있습니다. 용접된 코너는 용접공과 근무조에 따라 편차가 생기지만, 성형된 코너는 첫 번째 부품부터 만 번째 부품까지 동일합니다. 도어가 세트로 납품될 때 이 차이는 중요해집니다. 코너로 이어지는 벤드 형상을 설계할 때는 플랜지 길이와 벤드 반경의 관계를 먼저 확인하는 것이 좋습니다.
제어반 및 보호반 제작업체를 위한 코너포밍기
제어반 도어의 코너 성형은 대량 도어 작업과는 전혀 다릅니다. 배치 단위가 작고, 종류가 다양하며, 한 교대 근무 중에도 전환이 여러 번 일어납니다. 이것이 CFCM-30ES를 선택해야 하는 가장 강력한 이유입니다. 자동 두께 조정 기능 덕분에 1mm 제어반 도어에서 2mm 보호반 도어로 작업이 바뀌어도 아무도 기계를 다시 세팅할 필요가 없습니다.
보호반과 계전기반은 대부분 스테인리스이거나, 눈에 보이는 마감 기준으로 도장됩니다. 성형된 코너는 완성된 상태로 나오기 때문에 폴리싱 공정도, 그라인더 자국이 고객이 보는 면에 남는 일도 없습니다. 인건비 측면에서는 더 확실합니다. 이 장비는 자격을 갖춘 용접공이 필요 없으며, 이는 많은 소규모 작업장이 바로 체감하는 채용 병목을 없애줍니다. IEC 61439 표준의 세부 조항은 이 자료에서 확인할 수 있습니다.
리테일 디스플레이 스탠드 제조업체를 위한 코너포밍기
리테일 디스플레이 스탠드용 판금 가공은 용접이 가장 큰 타격을 주는 얇은 코팅 소재로 이루어집니다. 부품은 선반 엣지, 헤더 패널, 받침대, 계산대 유닛으로, 보통 0.5~1mm의 도장 또는 분체도장 강판입니다. 이를 용접하면 번-스루, 변형, 그리고 눈높이에서 도장을 뚫고 비치는 열 자국이 생깁니다.
냉간 성형은 열을 가하지 않고 얇은 소재를 다루기 때문에 패널이 평평하게 유지되고 코팅도 그대로 남습니다. 사전 도장·코팅된 소재도 바로 성형할 수 있습니다. 상업적인 측면도 짚고 넘어갈 만합니다. 디스플레이 프로그램은 매장 전체에 배포되는 롤아웃 방식이라, 200개 매장에 들어갈 200개의 유닛은 코너 형상이 동일해야만 제대로 보입니다. 이는 용접의 문제가 아니라 반복 재현성의 문제입니다. 도장강판 관련 표준은 한국표준정보망에서 찾아볼 수 있습니다.
선반 제조업체를 위한 코너포밍기
선반은 마진이 얇은 대량 생산 제품이므로, 그라인딩에 걸리는 매 초가 주당 수천 개의 코너로 곱해집니다. 부품은 선반 팬, 측면 패널, 엔드캡, 트레이로, 네 면 모두 플랜지 가공됩니다.
선반용 판금 코너 성형은 이 과정을 소모품 없는 코너당 한 사이클로 바꿉니다. 용접봉도, 실드 가스도, 그라인딩 디스크도 필요 없습니다. 변동비는 전기료와 금형 마모 정도로 줄어듭니다. 취급 측면도 그만큼 중요합니다. 성형된 코너에는 용접 스패터도 그라인딩 버도 없으며, 이는 창고 직원이 하루에도 수백 번씩 집어 드는 제품에서 무시할 수 없는 차이입니다.
데이터센터 랙 제조업체를 위한 코너포밍기
데이터센터 랙의 판금 코너는 마감 이전에 공차의 문제입니다. 측면 패널, 도어, 상판, 하판 모두 EIA-310과 IEC 60297-3-100이 정한 482.6mm(19인치) 치수 표준에 맞춰집니다.
용접된 코너는 패널을 당깁니다. 42U 측면 패널에서는 몇 십분의 일의 변형만으로도 정렬되지 않는 도어와 설계에 없던 기류 틈이 생깁니다. 냉간 성형은 열을 가하지 않으므로 패널은 브레이크에서 나올 때의 평탄도를 그대로 유지하고, 코너 형상은 작업자가 아니라 금형에서 결정됩니다. 기류는 그다음 문제입니다. 핫아일 컨테인먼트는 인클로저가 밀폐되어야만 작동하며, 일정한 코너는 전체 둘레에서 일정한 가스켓 압축을 만들어 줍니다. 관련 치수 표준은 한국표준정보망에서 확인할 수 있습니다.
캐비닛 제조업체도 이제 코너포밍기를 사용할 수 있습니다
판금 캐비닛 코너 성형은 전형적인 다품종 소량 생산 문제입니다. 배치가 작고, 사이즈가 다양하며, 셋업 변경이 끊임없고, 마감 기준은 주문한 쪽이 정합니다. 부품은 범용 철판·스테인리스 캐비닛부터 공구함, 보관함, 작업장 가구까지 다양합니다.
교체 가능한 금형이 6~30mm 반경을 커버하므로, 한 대의 기계로 여러 캐비닛 제품군과 코너 스타일을 새로운 툴링 없이 처리할 수 있습니다. 여기가 진짜 결정 지점입니다. 두께가 안정적인 범위에 머무른다면 CFCM-30EH가 더 나은 선택입니다. 수동 조정이 초기 투자 비용을 낮추면서도 성형 품질에서는 아무것도 포기하지 않기 때문입니다.
엘리베이터 캐빈 제조업체
엘리베이터 캐빈 패널 코너는 여기서 가장 까다로운 마감 문제입니다. 캐빈 벽면 패널, 천장 패널, 도어 패널, 킥 플레이트는 보통 헤어라인 또는 미러 마감의 스테인리스입니다.
스테인리스를 용접하면 열영향부가 변색되고, 미러 패널을 기준까지 다시 폴리싱하는 작업은 느리고 숙련도가 필요하며 종종 완전히 실패합니다. 불합격한 캐빈 패널은 재작업이 아니라 폐기 대상이 되며, 소재 자체가 고가입니다. 냉간 성형은 열 변색이나 색 변화를 남기지 않으므로, 기계에서 나온 패널이 그대로 캐빈에 들어갑니다. 인증도 같은 논리를 따릅니다. 엘리베이터 캐빈 구조는 EN 81-20을 따르며, 현재는 EN ISO 8100-1로 이어지고 있습니다. 관련 국내 기준은 한국승강기안전공단에서 확인할 수 있습니다. 성형된 코너는 손질할 용접 비드도 날카로운 모서리도 남기지 않습니다.
방폭 패널 제조업체 (석유화학, 오일 및 가스)
방폭 인클로저 코너는 무엇보다 밀폐 기능이 우선입니다. 부품은 IEC 60079 시리즈에 따른 내압 방폭(Ex e) 인클로저와 커버입니다. 관련 국내 기준은 한국산업안전보건공단에서 확인할 수 있습니다.
방폭 구역에서는 코너가 약점이 됩니다. 가스켓은 전체 경로를 따라 고르게 압축되어야만 제 기능을 하기 때문입니다. 성형된 코너는 플랜지 위로 튀어나온 용접 비드도, 틈을 남기는 그라인딩 자국도 없이 연속된 안착면을 제공합니다. 여기서 경계는 분명히 해야 합니다. 내압방폭(Ex d) 하우징과 북미에서 같은 역할을 하는 NEMA Type 7 인클로저는 두꺼운 벽 주조물이거나 두꺼운 판금 구조물입니다. 둘 다 0.5~2mm 범위를 완전히 벗어납니다. 이 장비는 판금 쪽을 담당합니다.
HVAC 덕트 제조업체
HVAC 덕트 코너 성형은 누기(누출)를 근본 원인부터 공략합니다. 덕트 성능은 기밀성으로 평가됩니다. 사각 덕트에 대한 EN 1507, 원형 덕트에 대한 EN 12237, 그리고 북미의 SMACNA 기준 모두 손실의 원인을 이음부와 코너로 지목하며, 배관 중간에서 손실이 발생하는 일은 없습니다.
부품은 사각 덕트 섹션, 플레넘 패널, 공조기 케이싱, 드레인 트레이, 점검구 도어입니다. 성형된 코너는 밀봉된 이음부가 아니라 닫힌 금속 자체이므로, 코너 하나마다 누기 경로 하나와 수작업 실란트에 대한 의존을 없앱니다. 드레인 트레이는 특히 중요합니다. 응축수를 담는 트레이 어디에도 다공성 용접 비드가 있어서는 안 되는데, 냉간 성형 코너는 애초에 용접 자체가 없습니다.
의료기기 및 계측장비 제조업체를 위한 코너포밍기
스테인리스 의료 인클로저의 코너는 겉으로는 가공 문제지만 실제로는 세척성(cleanability) 요구사항입니다. 계측기 하우징, 카트·트롤리 패널, 멸균 가구, 장비 인클로저는 거의 항상 스테인리스입니다.
그라인딩까지 마친 용접 코너는 미세 기공과 틈을 남기며, 이는 감염관리 절차가 가장 경계하는 형상 그대로입니다. 매끄럽고 라운드 처리된 성형 코너는 아무것도 가두지 않고 한 번에 닦이며, 천이 걸릴 비드도, 잔여물이 남을 피팅도 없습니다. 품질시스템 측면도 똑같이 중요합니다. 이 분야의 공급업체는 재현성을 입증해야 하는 ISO 13485 아래에서 일하며, 금형으로 정의된 코너는 문서화된 공정인 반면 수작업 용접 코너는 작업자에 따라 달라집니다. 전기 의료 인클로저는 접근 가능한 표면에 대한 모서리 기준을 정하는 IEC 60601-1의 적용도 받습니다.
빠른 참고표: 산업, 부품, 이유
위에서 다룬 순서 그대로, 코너포밍기의 아홉 가지 활용 사례를 한 표로 정리했습니다.
| 산업 | 대표 부품 | 주요 효과 |
|---|---|---|
| 패널 도어 | 저압 배전반 도어 | 반복 가능한 가스켓 안착 |
| 리테일 디스플레이 | 헤더 패널 | 성형 후에도 코팅 유지 |
| 선반 | 선반 팬, 엔드캡 | 소모품·버 없음 |
| 데이터센터 랙 | 42U 측면 패널 | 평탄도 유지 |
| 캐비닛 | 공구함, 보관함 | 여러 반경, 기계 한 대 |
| 엘리베이터 캐빈 | 벽면, 천장 패널 | 열 변색 없음 |
| 방폭 | Ex e 커버 | 연속된 가스켓 경로 |
| HVAC 덕트 | 덕트 섹션, 드레인 트레이 | 누기 경로 감소 |
| 의료기기 | 계측기 하우징 | 틈 없이 한 번에 세척 |
이러한 원리를 더 깊이 이해하고 싶은 분들은 이 자료를 참고하시면 도움이 됩니다.
결론: 두 가지 숫자가 결정합니다
모든 업종을 통틀어, 코너포밍기 활용 여부는 두 가지 확인으로 정리됩니다. 철판 두께가 0.5~2mm 사이인가? 코너 반경이 6~30mm 사이인가? 두 질문 모두 “예”라면, 냉간 성형이 네 번의 공정을 한 번의 프레스 사이클로 대체합니다. 이 범위를 벗어나면 다른 공정의 영역이며, 이를 미리 아는 것이 발주 사이클 하나를 절약해 줍니다.
