Kaynaklı bir pano köşesi tek bir işlem değildir. Önce sac kesilir, sonra kanatlar kaynatılır, ardından dikiş taşlanır ve en sonunda yüzey polisajlanır. Bu dört adımın her biri, aynı partiden çıkan iki kapının neden birbirini tutmadığını açıklayan ayrı bir hata noktasıdır. Soğuk köşe form verme, bu dört adımı tek pres çevrimine indirir; ortaya kaynaksız sac köşe çıkarır. Köşe form verme makinası kullanım alanları da tam bu farkın önemli olduğu yerlerde başlar: pano kapağından asansör kabinine kadar on farklı sektör. Aşağıda her sektörün ürettiği parçayı ve o parçanın makineye uyup uymadığını belirleyen kesin teknik pencereyi tek tek ele alıyoruz. Ürün tanıtımı yok; önce iş, sonra karar.
Okumak yerine dinlemeyi tercih ediyorsanız, bu makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.
Köşe Form Verme Makinası Tek Çevrimde Ne Yapar?

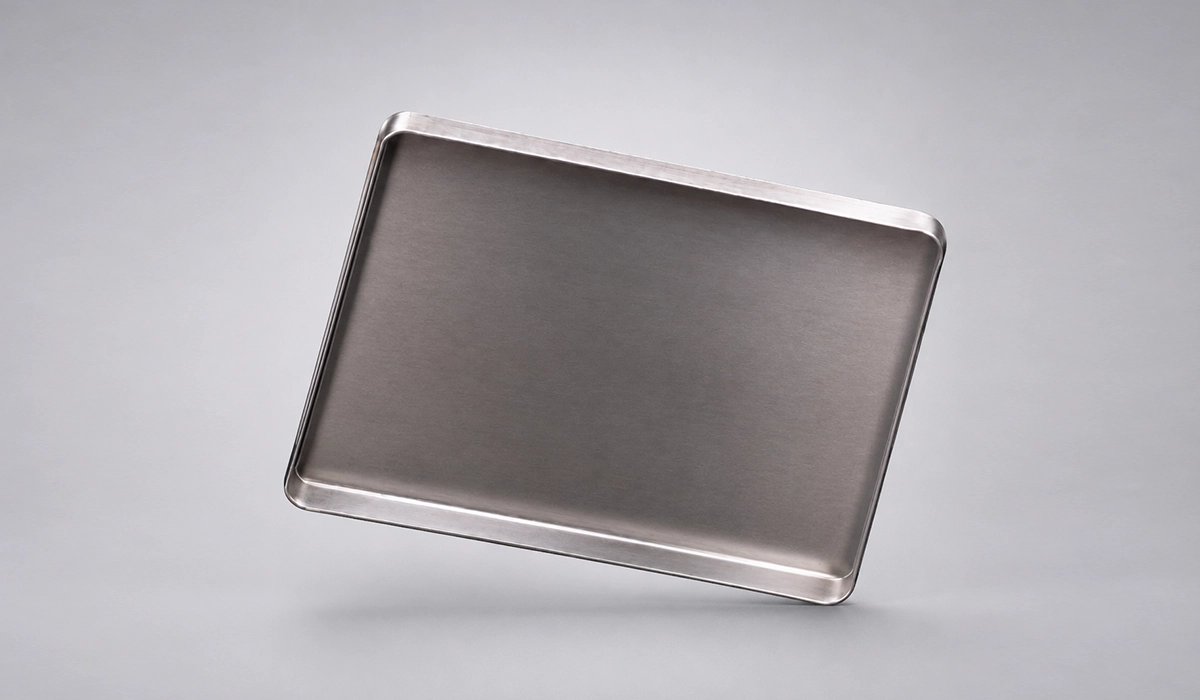

Süreç sanıldığından daha sade. Düz sac önce bükülür; ardından köşe bölgesi oda sıcaklığında kalıba karşı preslenir ve kapalı, sızdırmaz bir köşeye dönüşür. Isı yok, ilave metal yok, kaynak dikişi yok. İşte soğuk köşe şekillendirmeyi kaynaktan ayıran temel nokta budur.
Isı olmadığı için sonuçlar da değişir. Paslanmazda renk değişimi görmezsiniz, ince sacta delinme yaşamazsınız, kaynak sonrası taşlama ve polisaj adımları da ortadan kalkar. Kaynak yapmadan sac köşe elde etmek, atölyedeki dört ayrı istasyonu tek makineye indirir.
CFCM-30, köşede 2–3 mm’lik bir büküm ile kapalı formu oluşturur ve iki modelle gelir. CFCM-30EH manuel kalınlık ayarı sunar ve daha düşük yatırım ister; CFCM-30ES ise otomatik ayar sayesinde hızlı iş değişimi sağlar. İki model de aynı Delta PLC’yi, 7 inç dokunmatik ekranı ve 1.200 kg’lık gövdeyi paylaşır. Yani fark, gücün değil, ayar hızının farkıdır.
Bu makaleyi faydalı bulduysanız, metal delme ve çentik açma makineleri hakkındaki makalemizi de okumak isteyebilirsiniz.
size önerilen makine
Köşe Form Verme Makinasi
otomatik
Manual
Maksimum Sac Kalınlığı
Parçanız Uyuyor mu?
Sektör örneklerine geçmeden önce basit bir soru: parçanız bu makineye giriyor mu? Aşağıdaki köşe form verme makinası kullanım alanları listesinde adı geçen her sektör, önce bu üç sayıdan geçiyor. Yirmi saniyede kendinizi eleyebileceğiniz sınırlar şöyle:
- Sac kalınlığı: 0,5–2 mm
- Malzemeye göre: yağlı ST12 sac 0,8–2 mm · siyah ST37 sac 1,5–2 mm · paslanmaz 0,8–2 mm
- İşlenen malzemeler: çelik, paslanmaz, alüminyum, bakır
1. Elektrik Pano Kapağı Üreticileri
Köşe form verme makinesi kullanım alanları arasında en somut örnek burada. AG dağıtım ve şalt panosu kapakları çoğunlukla 1–2 mm sacdan üretilir; yani makinenin çalışma penceresinin tam ortasında.
Eski yol uzundur: dört köşeyi kes, kanatları bük, köşeyi kaynat, kaynağı taşla, polisajla, sonra hasar gören yüzeyi yeniden boya ya da galvanizle. Bir köşe için beş adım, bir kapı için yirmi. Elektrik panosu köşe form verme yaklaşımı bunu köşe başına tek pres çevrimine indirir. Kaynak dikişi olmadığı için büyük düz panelde ısı çarpılması da olmaz, kaplama tamiri de gerekmez. Galvanizli sac, form verildikten sonra yeniden kaplama istemez.
Hızdan öte asıl mesele sızdırmazlıktır. Bir pano kapağında IP koruması genellikle köşede kaybedilir. Form verilmiş köşe, contaya kesintisiz ve tekrarlanabilir bir oturma yüzeyi verir; TS EN 60529 kapsamında IP korumalı bir kapının ihtiyaç duyduğu şey tam olarak budur. AG pano gövdeleri TS EN 62208, tüm tertibat ise TS EN 61439-1/-2 kapsamında değerlendirilir. Kaynaksız sac köşe, bu değerlendirmeye giren yüzeyi baştan tutarlı hâle getirir. IP korumasıyla ilgili daha fazlası için IEC 60529 IP koruma kaynağına bakabilirsiniz.
Tutarlılık argümanı da pano kapağı imalatı için doğrudan sahaya yansır. Kaynaklı köşe, kaynakçıya ve vardiyaya göre değişir. Form verilmiş köşe ise birinci parçadan on bininci parçaya kadar aynıdır. Kapıları takım hâlinde sevk eden bir panocu için bu, montaj sahasındaki uyum sorununu kaynağında bitirir.
2. Köşe form verme makinesi Kumanda ve Koruma Panosu İmalatında
Bu alt kitlenin işi farklıdır: daha küçük parti adetleri, daha geniş model çeşidi ve hacim çalışan bir kapı atölyesinden çok daha sık iş değişimi.
CFCM-30ES’in en güçlü gerekçesi tam burada devreye girer. Otomatik kalınlık ayarı sayesinde operatör, iş 1 mm kumanda panosu kapağından 2 mm koruma panosu kapağına geçtiğinde makineyi yeniden ayarlamak zorunda kalmaz. Kumanda panosu kapağı köşe form işi böylece kesintisiz akar.
Koruma ve röle panoları çoğu zaman paslanmaz ya da görünür yüzey kalitesinde boyalıdır. Form verilmiş köşe makineden bitmiş çıktığı için hem polisaj adımı ortadan kalkar, hem de müşterinin göreceği yüzeyde taşlama izi riski kaybolur. İşgücü tarafı da önemlidir: bu makine sertifikalı kaynakçı istemez ve küçük panocuların en iyi bildiği personel darboğazını ortadan kaldırır.
Bu rehberi beğendiniz mi? Daha fazla bilgi için köşe kaynağı mı şekillendirme mi hakkındaki detaylı yazımıza göz atabilirsiniz.
3. Teşhir Standı Üreticileri
Teşhir standlarında parça deyince raf kenarları, üst başlık panelleri, kaide plakaları ve kasa üniteleri akla gelir. Bunların çoğu 0,5–1 mm boyalı ya da elektrostatik boyalı ince sacdır. Teşhir standı sac imalatı, tam da bu ince ve kaplamalı malzeme yüzünden zordur.
Sorun nettir: ince sac kaynakta delinir ve çarpılır. Her kaynak izi, müşterinin yarım metre öteden baktığı bir yüzeyde boyanın altından belli olur. Soğuk form ısı uygulamadığı için panel düz kalır ve kaplama zarar görmez. Önceden boyalı ve kaplamalı sac doğrudan işlenebilir.
Ticari açıdan da anlamı var. Teşhir işleri proje bazlıdır; iki yüz mağaza için iki yüz özdeş ünite ancak köşe geometrisi birebir aynıysa doğru görünür. Bu bir kaynakçı becerisi meselesi değil, tekrarlanabilirlik meselesidir. Köşe form makinesi nerelerde kullanılır diye sorulduğunda, “görünür yüzeyin taviz vermediği her yerde” en dürüst cevaplardan biridir.
4. Raf Sistemi Üreticileri
Raf üreticisinin parçaları basittir: raf tablaları, yan paneller, kapak sacları ve dört kenarı kanatlı tepsiler. Basitliği aldatıcıdır, çünkü raf hacimli ve düşük kârlı bir üründür.
Buradaki matematik acımasız. Köşe başına harcanan her saniye, haftada binlerce köşeyle çarpılır. Raf sistemi sac köşe form yaklaşımı köşe başına tek çevrim sunar; sarf malzemesi yok, kaynak teli yok, taşlama taşı yok. Köşe başına değişken maliyet fiilen elektrik ve kalıp aşınmasına iner.
Güvenlik ve elleçleme tarafı da göz ardı edilmemeli. Form verilmiş köşede kaynak sıçrantısı ve taşlama çapağı olmaz. Kullanıcının her gün elini sürdüğü bir rafta bu doğrudan önemlidir.
5. Veri Merkezi Kabini Üreticileri
Veri merkezi kabininde parça, 19 inç kabin yan panelleri, kapaklar, tavan ve taban plakalarıdır. Ölçü standardı EIA-310 / TS EN 60297-3-100 olduğu için tolerans tercihe bağlı değildir. Veri merkezi kabini sac köşe kalitesi burada doğrudan uyum sorununa dönüşür.
Kaynaklı köşe paneli çeker. 42U’luk bir yan panelde onda bir milimlik bir çarpılma, hizalanmayan bir kapı ve olmaması gereken bir hava kaçağı demektir. Soğuk form ısı vermediği için panel, bükümden sonraki düzlüğünü korur. Köşe geometrisini operatör değil, kalıp belirler.
Hava yönetimi tarafında da karşılığı var. Sıcak koridor ayrımı, kabinin gerçekten sızdırmazlığına bağlıdır. Tutarlı köşeler, kabin çevresi boyunca tutarlı conta baskısı verir ve soğutma verimini planlanan seviyede tutar.
Soğuk şekillendirme malzemeleri hakkında daha fazla bilgi edinmek için ilgili makalemizi buradan inceleyebilirsiniz.
makinelerimizi sahada izleyin
6. Köşe form verme makinesi Kabin ve Dolap Üretiminde
Bu grubun parçaları geniştir: genel amaçlı çelik ve paslanmaz dolaplar, takım dolapları, depolama üniteleri ve atölye mobilyası. Sac kabin köşe form işini zorlaştıran şey parçanın kendisi değil, atölyenin ritmidir.
Karışık iş atölyesinin gerçeği bellidir: küçük partiler, çok sayıda ölçü, sürekli ayar değişimi ve dolabı alan müşterinin belirlediği yüzey kalitesi. Değiştirilebilir kalıplar 6–30 mm yarıçap aralığını kapsar; böylece tek köşe form verme makinası, her ürün ailesi için yeni kalıp yatırımı yapmadan farklı dolap tiplerine ve köşe stillerine hizmet eder.
Kalınlık aralığı sabit olan bir atölyede CFCM-30EH mantıklı bir tercih olur. Manuel ayar, form kalitesinden ödün vermeden yatırım maliyetini düşük tutar.
7. Asansör Kabini Üreticileri
Asansör kabininde parça, kabin duvar panelleri, tavan panelleri, kapı panelleri ve süpürgelik saclarıdır. Bunlar çoğunlukla desenli, saten ya da ayna yüzeyli paslanmazdır. Asansör kabini panel köşesi, köşe form verme makinası kullanım alanları içindeki en zor yüzey problemidir.
Neden zor? Paslanmaz kaynağı, ısıdan etkilenen bölgede renk bırakır. Ayna veya saten bir paneli standarda geri polisajlamak yavaş, ustalık isteyen ve pahalı bir iştir; üstelik çoğu zaman başarısız olur. Soğuk form ise paslanmazda ısı lekesi ve renk değişimi bırakmaz. Makineden çıkan panel, kabine giren panelin aynısıdır.
Uygunluk tarafını da unutmamak gerekir. Asansör kabin yapısı TS EN 81-20 kapsamındadır ve kabin panelleri yolcunun temas ettiği yüzeylerdir. Form verilmiş köşede ne kaynak taçlanması ne de düzeltilecek keskin bir kenar bulunur.
8. Exproof Pano Üreticileri (Petrokimya, Petrol ve Gaz)
Bu sektörü kısa tutuyoruz, çünkü asıl derinlik ayrı bir exproof yazısının konusudur. Parça, tehlikeli bölge tesisatları için artırılmış emniyetli (Ex e) muhafazalar ve koruyucu kapaklardır. Bunlar TS EN IEC 60079 serisi kapsamındadır; Kuzey Amerika pratiğinde karşılığı NEMA 7’dir.
Tehlikeli bölgede köşe, sızdırmazlığın en zayıf noktasıdır. Conta ancak dönüş bölgesi dâhil tüm yolu boyunca eşit sıkıştırıldığında görevini yapar. Exproof pano köşesinde sızdırmazlık kalitesi, işte bu eşit oturmaya bağlıdır. Form verilmiş köşe kesintisiz ve düzgün bir oturma yüzeyi verir; kanadın üzerinde yükselen kaynak taçlanması da, boşluk bırakan taşlama çukuru da yoktur.
Sınırı dürüstçe belirtmek gerekir. Alev sızdırmaz gövdeler kalın cidarlı döküm ya da ağır imalattır ve 0,5–2 mm aralığının dışında kalır. Bu makine, muhafaza ve kapak tarafına hizmet eder.
Bu konu sadece başlangıç – Sac büküm yarıçapı hakkındaki makalemizde daha fazlasını keşfedin.
9. Havalandırma Kanalı Üreticileri
Havalandırma tarafında parça, dikdörtgen kanal parçaları, plenum panelleri, klima santrali gövdeleri, yoğuşma tavaları ve erişim kapaklarıdır. Havalandırma kanalı köşe form kalitesi doğrudan sistem performansına yansır.
Kanal performansı kaçak olarak ölçülür. TS EN 12237 ve TS EN 1507 kapsamındaki sızdırmazlık sınıfları, düz kanal boyunda değil eklerde ve köşelerde kaybedilir. Form verilmiş köşe, sızdırmazlanmış bir ek yeri değil, kapalı metaldir. Böylece köşe başına bir kaçak yolu eksilir ve sonuç, elle sürülen mastiğe bağlı kalmaz.
Yoğuşma tavası kendi cümlesini hak eder. Yoğuşma suyu tutan bir tavada gözenekli kaynak kabul edilemez; soğuk form verilmiş köşede zaten hiç kaynak yoktur.
10. Medikal Cihaz ve Ölçüm Ekipmanı Üreticileri
Son sektörde parça, cihaz gövdeleri, sedye ve araba panelleri, sterilizasyon alanı mobilyası ve ekipman muhafazalarıdır. Neredeyse her zaman paslanmaz kullanılır. Paslanmaz medikal kabin köşesi, temizlenebilirlik yüzünden ayrı bir hassasiyet ister.
Taşlanmış bir kaynak köşesi mikro gözeneklilik ve girinti bırakır. Enfeksiyon kontrol prosedürleri tam olarak bu geometrilere karşı yazılmıştır. Pürüzsüz, dikişsiz ve radüslü bir form köşesinde ise tutunacak kalıntı ve saklanacak bakteri için yer kalmaz; tek geçişte silinir.
Kalite sistemi açısı da belirleyicidir. Bu sektöre tedarik yapan firmalar TS EN ISO 13485 altında çalışır ve süreç tekrarlanabilirliğini kanıtlamak zorundadır. Kalıpla tanımlanmış köşe belgelenebilir bir süreçtir; elle kaynatılmış köşe ise operatöre bağlı bir süreçtir. Elektrikli tıbbi cihaz muhafazaları ayrıca TS EN 60601-1 kapsamındadır; erişilebilir yüzeyler için yapı ve kenar şartlarını bu standart belirler.
Daha fazlasını öğrenmek ister misiniz? Soğuk sac şekillendirme hakkındaki makalemiz bu konuyu daha ayrıntılı şekilde ele alıyor.
Seçim Yaparken
Sonuç olarak, üreticilerin ve özellikle bahsedilen sektörlerin köşe form verme makinesi tercih etme nedeni oldukça basittir. Eğer üretim sürecinizde 0,5–2 mm kalınlığındaki saclarla çalışıyorsanız veya üretim hattınızdaki maliyetleri azaltmak istiyorsanız, bu makine etkili bir çözüm sunar.
Kaynak, taşlama ve zaman alan polisaj işlemlerinin ortadan kaldırılması, yalnızca üretim maliyetlerini düşürmekle kalmaz; aynı zamanda yüzey kalitesinin iyileştirilmesini, daha yüksek hassasiyet ve tekrarlanabilirlik elde edilmesini sağlar.
Bu nedenle Corner Forming Machine, üretim hattının verimliliğini artırmak ve nihai ürün kalitesini yükseltmek isteyen firmalar için güçlü ve değerli bir yatırımdır.
