Cómo usar una formadora de esquinas empieza, en realidad, mucho antes de tocar la máquina: son las nueve y media y en la mesa hay un panel de 1,5 mm recién salido de la plegadora. Puerta de armario eléctrico. Dos lados doblados a 90°, y en cada vértice, una esquina abierta.
Con el método de siempre, ahora vendría el soldador: cordón, amoladora, lija. Aquí no. Todo se reduce a dos actos: cerrar la esquina en frío y, después, el entallado, es decir, el recorte del sobrante de la esquina ya formada. Los hace la misma máquina, una CFCM-30ES.
Para tu comodidad, si prefieres escuchar en lugar de leer, puedes escuchar el resto de este artículo mediante el archivo de audio que aparece a continuación.
Una chapa entra en escena
Nuestra protagonista es acero aceitado de 1,5 mm, formato de puerta, destino armario eléctrico de exterior. Ha pasado ya por la cizalla y por la plegadora, y llega a la formadora de esquinas con las esquinas escantonadas y dos pestañas levantadas esperando a que alguien las cierre. En los próximos minutos hará el recorrido entero: se asienta sobre la matriz, el rodillo la lamina alrededor del radio, cambia de estación y sale con el sobrante recortado.
Lo que ocurre dentro tiene poco misterio y mucha física. La máquina no corta ni vuelve a unir nada: deforma plásticamente en frío el material de la pestaña alrededor del radio de esquina hasta cerrarlo. El metal se estira, fluye y se queda donde lo dejas. Sin aporte, sin temperatura, sin zona afectada térmicamente.
Si quieres el fundamento del proceso, lo tienes en conformado en frío.
Si este artículo te ha resultado útil, también puedes leer nuestro artículo sobre escanotadora de esquinas.
Todo empieza en la plegadora
Cuando la chapa llega a la máquina conformadora de esquinas, buena parte del trabajo ya está decidido, aunque nadie lo documente.
Trae las esquinas escantonadas del desarrollo plano: ese recorte en V que quita el material sobrante antes de plegar y que hace una escantonadora de esquinas. Ojo con la confusión, porque son dos operaciones distintas y opuestas en el tiempo: el escantonado corta la esquina antes del plegado; el entallado del que hablamos aquí retira el sobrante después del formado.
Trae también los dos lados adyacentes plegados a 90°. Si ese ángulo se va un grado entre un lado y otro, lo verás luego en la esquina, no antes.
Y trae un material y un espesor concretos, que son los que mandan. Aluminio, cobre, acero y acero inoxidable no se comportan igual con la misma chapa plegada de 1,5 mm: cada uno tiene su retorno elástico, y el que más recupera es el que más te va a abrir la esquina al soltar la presión. Por eso los rangos de la tabla no son orientativos.
| Parámetro | Valor |
| Rango de espesor (general) | 0,5 – 2 mm |
| Chapa aceitada (ST12) | 0,8 – 2 mm |
| Chapa negra (ST37) | 1,5 – 2 mm |
| Acero inoxidable | 0,8 – 2 mm |
| Rango de radio de formado | R6 – R30 mm |
| Pieza mínima | 210 × 210 mm |
| Chapa máxima admisible (An × L × Al) | 1.420 × 1.200 × 1.850 mm |
MÁQUINA RECOMENDADA
Máquina formadora de esquinas
La esquina más barata es la que no se suelda. Ni hilo, ni gas, ni soldador: mira cuánto deja de costarte cada esquina.
Automática
Manual
Espesor máx. de chapa
El puesto de trabajo, a mano y a pie
Casi todo lo que hay que saber sobre cómo usar una formadora de esquinas está en este puesto, pensado para que llegues con las dos manos ocupadas.

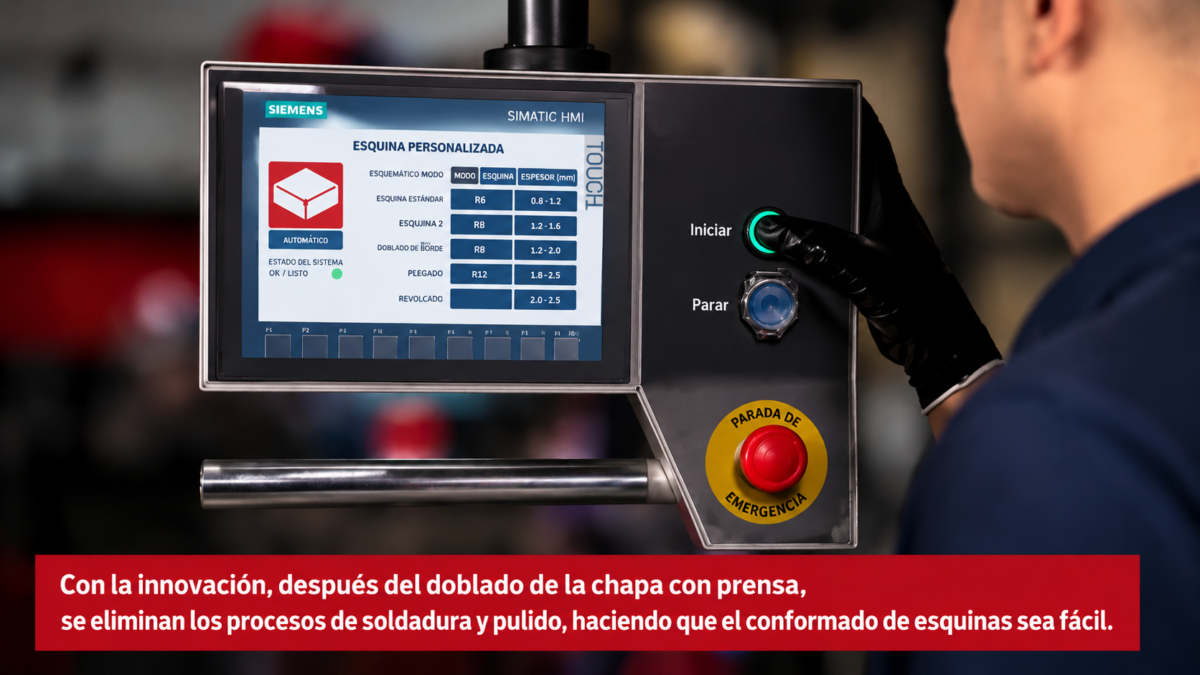

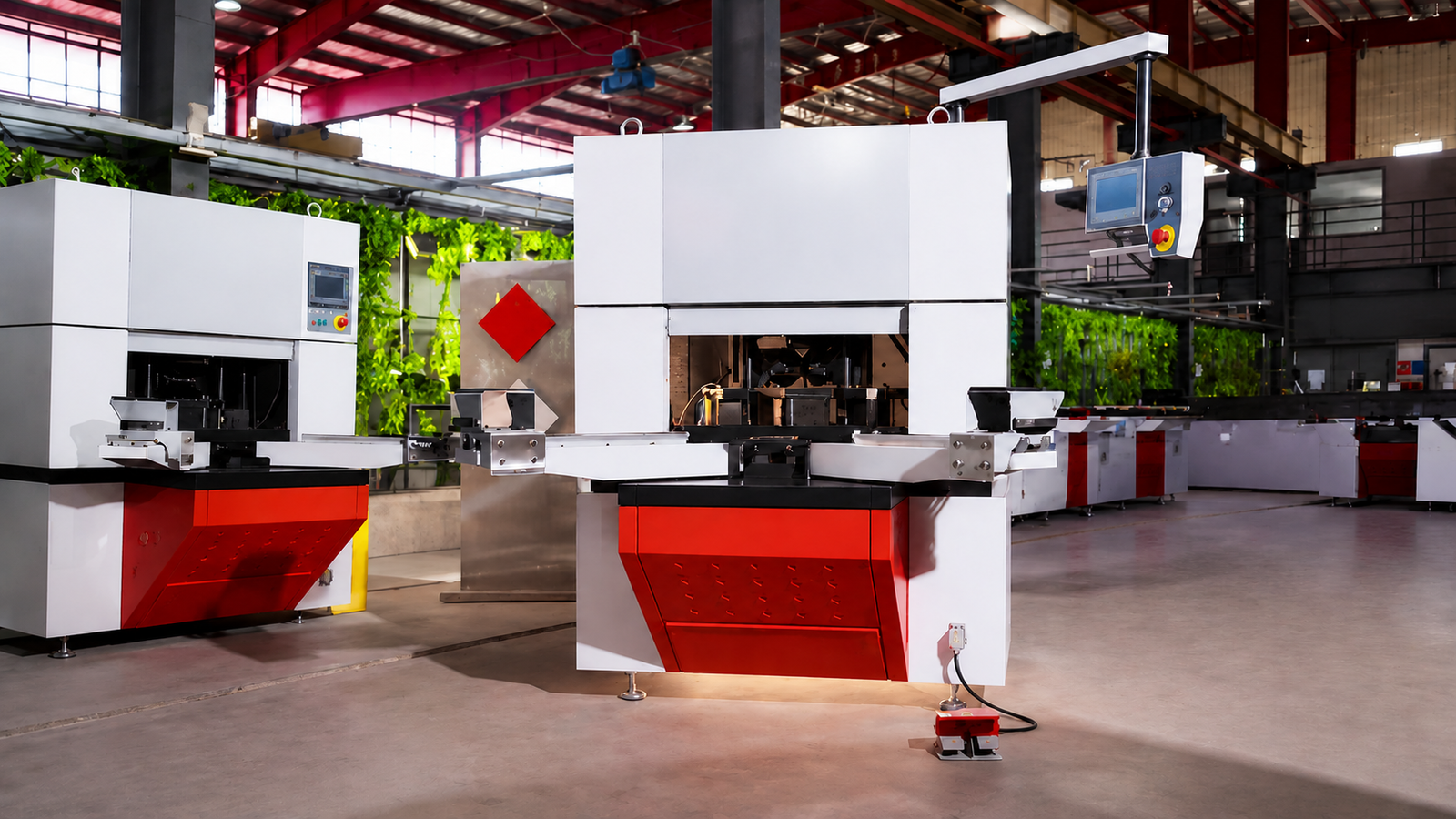

A la altura de la vista, el HMI de 7 pulgadas con la pantalla de trabajo: ahí eliges espesor y radio. Detrás va el PLC Delta, que es quien de verdad manda. Al lado, el grupo de Start, Stop y la seta de emergencia.
Abajo, el pedal. No está por comodidad: lanza el ciclo sin que tengas que soltar la chapa, y sujetar bien la chapa es justo lo que decide si la esquina sale limpia.
Para formatos grandes entra en juego la sujeción neumática, que fija el panel contra la mesa. Sin ella, la presión de formado tiende a levantar o desplazar la chapa y la esquina se te va. Y si la pieza es larga, el brazo de apoyo móvil hace de segundo par de manos por el lado que queda en el aire.
Detrás de todo eso hay una hidráulica de 200 bar con depósito de 50 l y 4,5 kW. Traducido a taller: presión de sobra para trabajar los 2 mm en el extremo del rango sin forzar, y aceite suficiente para que el grupo no se caliente en una jornada seguida.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre aplicaciones de la máquina formadora de esquinas para obtener más información.
Primer acto: cómo se forma la esquina
El primero de los dos actos del formado y entallado de esquinas empieza en la pantalla: marcas 1,5 mm y el radio que pide el plano, y la máquina se prepara sola.

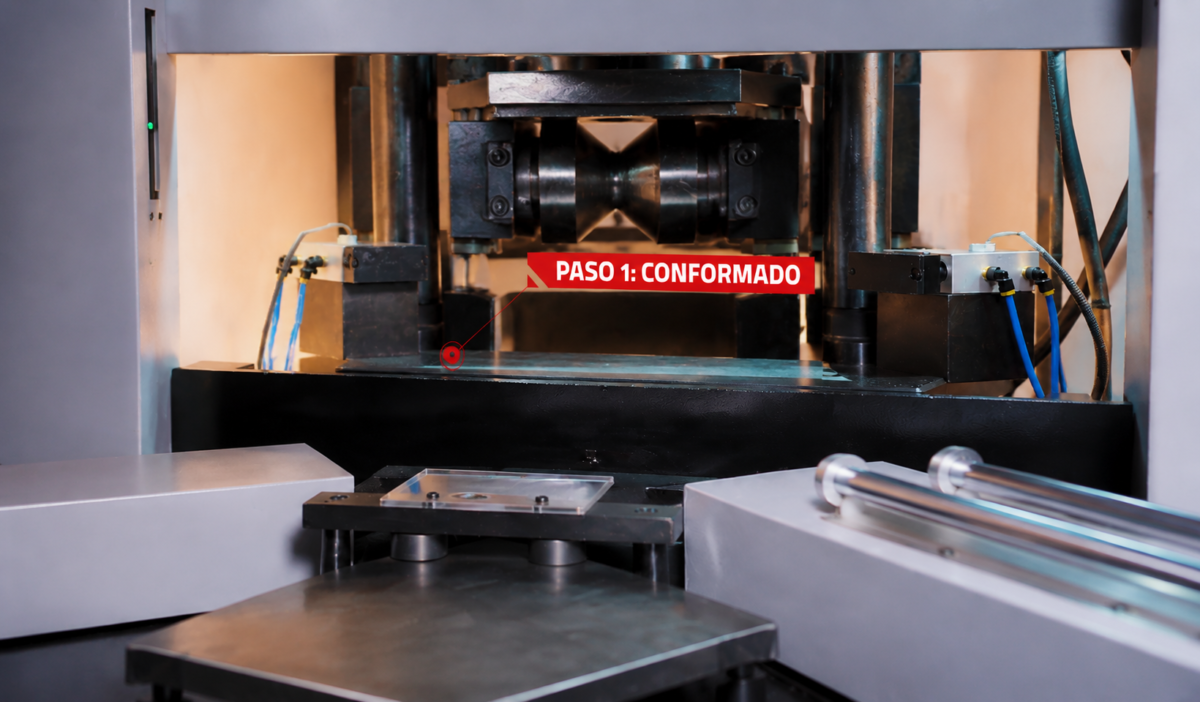

Coges el panel y asientas la esquina plegada sobre la matriz inferior. Aquí es donde se gana o se pierde la pieza: con la mano tensas la pestaña contra las caras de la matriz hasta que apoya en toda su longitud, sin holgura y sin forzarla. La razón es geométrica. La holgura de la matriz es el radio del rodillo menos el espesor de la chapa, y esa diferencia es el sitio por donde el material va a fluir. Si la chapa queda floja, ocupa la zona equivocada de esa holgura y el material se lamina de forma desigual: sale una esquina con el radio irregular.
La sujeción neumática cierra y fija el panel. Retiras las manos de la zona de matrices —esto no se negocia, y el pedal existe precisamente para eso, no para ir más rápido— y pisas.

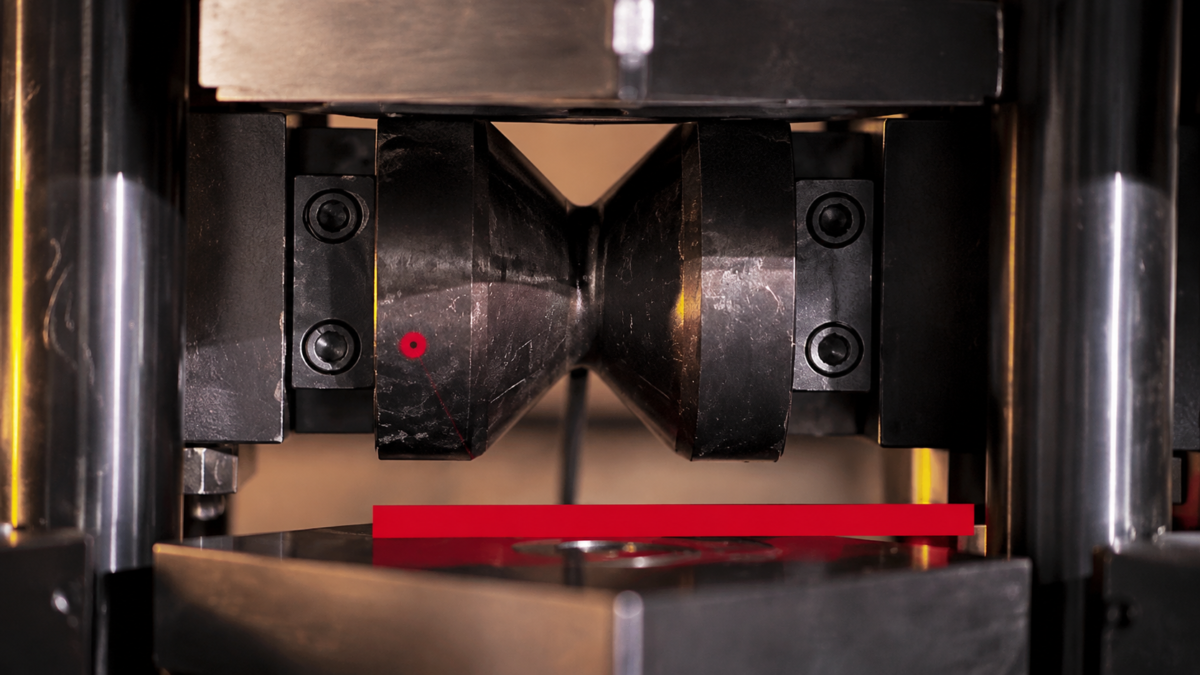

El rodillo superior baja y empieza a laminar. No golpea: recorre el radio y va arrastrando el material de la pestaña alrededor de la esquina, empujándolo a fluir hacia el vértice. Un par de segundos. Después todo vuelve a su posición y la neumática suelta.
Sacas el panel y la esquina ya está cerrada. La línea de unión está ahí, ajustada, pero el sobrante sigue en punta, asomando por el vértice como una pequeña oreja de material. Esa oreja es el trabajo del segundo acto.
Segundo acto: cómo se retira el sobrante

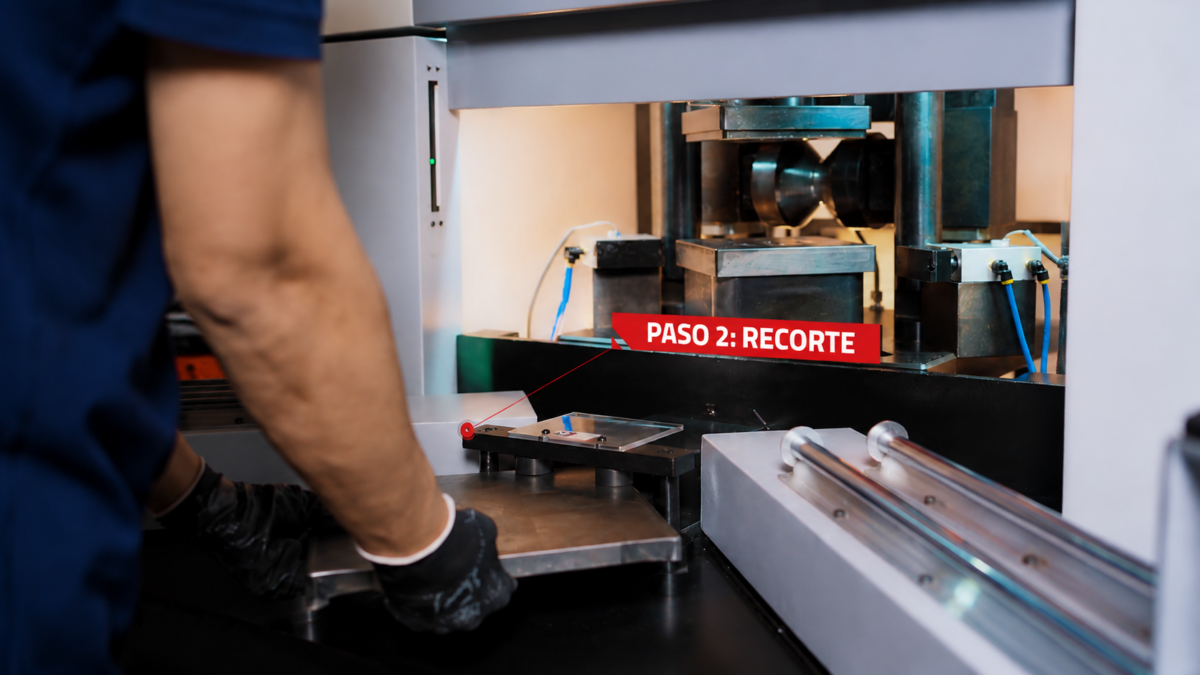

La chapa cambia de estación. Reposicionas el panel en la zona de corte, apoyas la esquina formada contra el tope y vuelves a pisar. La cuchilla baja, entra por la punta y el sobrante cae limpio a la bandeja. En el vídeo se ve caer.
Merece la pena entender por qué esto es una operación con entidad propia y no un remate. La línea por la que corta la cuchilla no está en el desarrollo plano: la define la geometría de la esquina ya cerrada, con su radio y su solape reales. Por eso no puedes recortar antes y formar después, y por eso el entallado va donde va.
Lo que sale es una esquina de radio uniforme, con la línea de unión cerrada y el canto listo para pintura en polvo. Sin pasar por la lijadora.
Y un detalle que conviene tener claro desde el primer día: si la esquina necesita desbarbado después del entallado, no es normal. Es un aviso. O la holgura no corresponde al espesor, o la cuchilla ha perdido filo. Se ajusta, no se lija.
Para seguir leyendo sobre soldadura vs conformado de esquinas, consulta aquí nuestro artículo relacionado.
Cambiar de espesor sin perder la mañana
Hasta aquí, cómo usar una formadora de esquinas con una sola pieza. Ahora la pregunta que interesa a quien planifica la producción: ¿cuánto cuesta cambiar de trabajo?

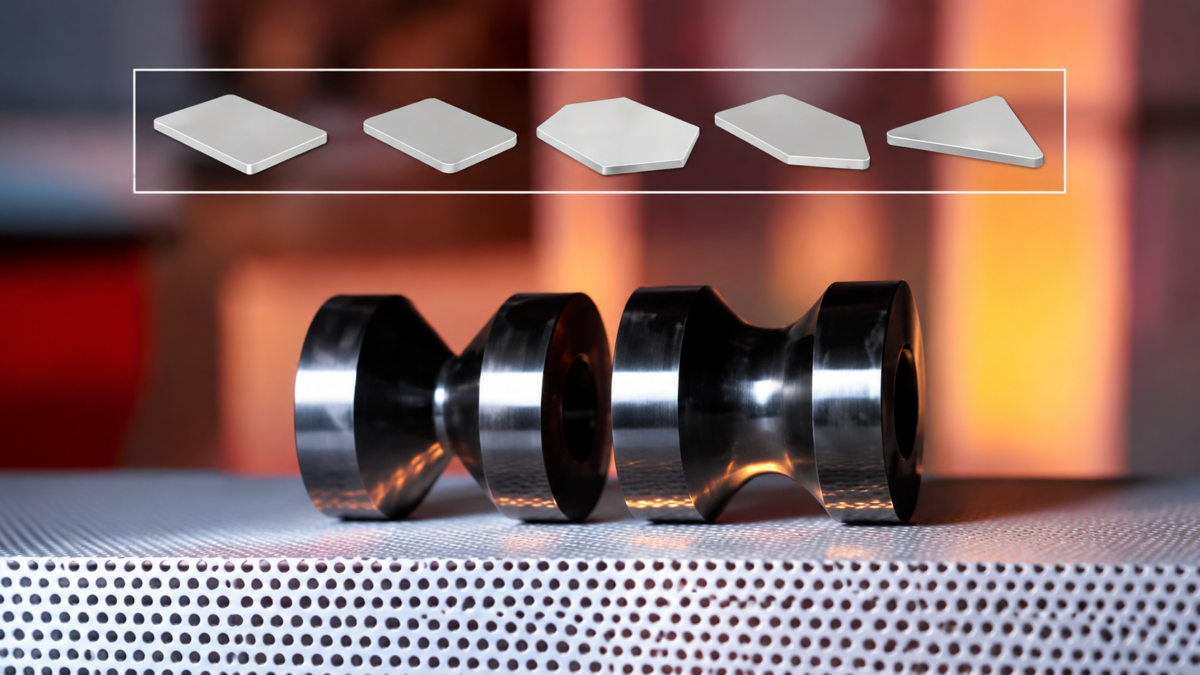

La regla del oficio es corta. Mismo radio y distinto espesor, se ajusta la holgura: no tocas el utillaje. Distinto radio, otro rodillo. Con eso decides ya el 90 % de tus cambios antes de acercarte a la máquina.
Conviene ver qué implica cada cosa. Ajustar la holgura es mover las matrices para que la diferencia entre radio del rodillo y espesor vuelva a ser la correcta: la máquina sigue montada igual. Cambiar de rodillo es desmontar utillaje, y eso ya es parada. Un lote de 1 mm y otro de 2 mm con el mismo radio son casi el mismo trabajo; pasar de R8 a R20, no.
Lo que cambia entre modelos es lo que cuesta ese ajuste de holgura.
| Característica | CFCM-30EH | CFCM-30ES |
| Ajuste por espesor de chapa | Manual | Automático |
| Cambio de espesor | El operario ajusta las matrices a mano | Posiciones preajustadas t = 1 / 1,25 / 1,50 / 2 mm, seleccionadas en el HMI |
| Indicador digital de ángulo | — | Sí |
| Compensación del retorno elástico | — | Sí, automática |
| Tiempo de cambio | Mayor — ajuste manual por trabajo | Mínimo — seleccionar y trabajar |
| Perfil ideal | Producto estable, pocos cambios | Espesores mixtos, cambios frecuentes |
Todo lo demás es común a los dos: radio R6 – R30 mm, cuerpo de 1.200 kg, 4,5 kW, hidráulica de 200 bar y HMI de 7 pulgadas.
Con la EH conviene agrupar por espesor: cada salto cuesta un ajuste manual. Con la ES el espesor deja de ser criterio de planificación, seleccionas y sigues. Pero el radio manda en los dos. Organiza la cola por radio en vez de por cliente o por fecha y el formado y entallado de esquinas deja de tener paradas. Tienes las especificaciones completas en la página de la formadora de esquinas CFCM-30.
Este tema es solo el principio: descubre más en nuestro artículo sobre radio de plegado de chapa.
La esquina habla: aprende a leerla
Una esquina terminada es un informe. Si sale mal, te está diciendo exactamente qué has ajustado mal, y casi siempre en el mismo orden: asentado, holgura, material.
El primer diagnóstico es gratis y no necesita instrumento. Compara las cuatro esquinas del mismo panel. Si las cuatro tienen el mismo defecto, el problema es de ajuste y está en la máquina: holgura, presión o rodillo. Si tres salen bien y una no, el problema viaja con la pieza y casi siempre viene de aguas arriba, del plegado o del escantonado. Esa distinción te ahorra media mañana de tocar parámetros que no eran.
| Síntoma | Causa probable | Qué revisar |
| Radio irregular u ondulado | Chapa mal tensada contra la matriz | Asentado y presión de la sujeción |
| La esquina se abre ligeramente | Retorno elástico (depende de material y espesor) | Material vs límites de espesor; compensación en la ES |
| Escalón visible en la punta | Holgura incorrecta para el espesor | Holgura = radio del rodillo − espesor |
| Borde áspero tras el entallado | Holgura o desgaste de la cuchilla | Ajuste y filo de la cuchilla |
| Esquinas desiguales en un mismo panel | Plegado previo irregular entre lados | Ajuste de la plegadora aguas arriba |
Ahí está el argumento de fondo del formado y entallado de esquinas, y no es la velocidad. Con la máquina bien ajustada, las cuatro esquinas del panel salen iguales, y el panel número doscientos sale como el primero: mismo radio, misma línea de unión, mismo acabado. Un proceso mecánico repite; una mano, por buena que sea, varía entre la primera pieza de la mañana y la última de la tarde. Esa constancia es lo que no puede darte un cordón de soldadura hecho a mano, y es la comparación que desarrollamos en soldadura vs conformado.
¿Quieres aprender más? Nuestro artículo sobre conformado en frío de chapa profundiza en este tema.
Nuestras máquinas trabajando
Lo que no sale en el vídeo
El vídeo dura noventa y cuatro segundos y enseña la máquina saliendo bien de las dos estaciones. Falta lo otro.
Las manos fuera de la zona de matrices antes de pisar, siempre, y los paneles de protección cerrados durante el ciclo. La seta de emergencia se usa cuando la chapa se mueve o algo suena distinto, no cuando ya ha pasado.
Nunca metas chapa fuera del rango de espesor de su material: los límites de la tabla son por material, no un rango único de 0,5 a 2 mm para todo.
Y la rutina, que es corta. Cada día, nivel y estado del aceite —son 50 l, no se miran solos— y caras de matriz limpias, sin restos ni virutas del entallado. Cada cierto tiempo, juntas, bomba, sensores y filo de la cuchilla.
