Unter Kurzschlussfehlerbedingungen kann der Spitzenstrom innerhalb von Bruchteilen einer Millisekunde das 20- bis 30-fache des Nennstroms erreichen und setzt die Stromschienenleiter zerstörerischen Lorentzkräften aus. Sammelschienen-Kurzschlussfestigkeit und mechanische Festigkeit definiert die Fähigkeit eines Systems, sowohl thermische als auch elektrodynamische Belastungen zu überstehen, ohne bleibende Verformung oder Isolationsversagen. IEC 60865-1 regelt die Kraft- und thermischen Berechnungen; IEC 61439 regelt die nachweisliche Konformität auf Baugruppenebene. Ingenieure müssen beide Normen unabhängig voneinander erfüllen – keine allein ist ausreichend.
Was ist die Sammelschienen-Kurzschlussfestigkeit? Definitionen und Schlüsselparameter
Die Sammelschienen-Kurzschlussfestigkeit wird durch drei Hauptparameter ausgedrückt: den bemesseten Kurzzeitstrom (Icw), den bemesseten Stoßstrom (Icp) und das bemessene Ausschaltvermögen (Icu). Icw wird immer mit einer Dauer angegeben – typischerweise 1 s oder 3 s – und stellt den Effektivwert dar, den eine Stromschiene ohne unzulässige Verformung aushält. Die Benchmark-Werte der IEC 61439 für Hauptstromschienen sind 50 kA / 3 s und 85 kA / 1 s.
Der Stoßstrom Icp ist der unsymmetrische Augenblicksstrom, den der Leiter im ersten Fehlerzyklus übersteht. Für das Schneider Prisma System erreicht Icp 187 kA und ist damit ein praktischer Industriestandard. Der anfängliche symmetrische Kurzschlussstrom Ik′′ (gemäß IEC 60909) liefert den Ausgangswert, aus dem alle nachgelagerten Parameter abgeleitet werden.
Der thermisch gleichwertige Kurzschlussstrom Ith berücksichtigt den unsymmetrischen Abklingvorgang der Fehlerkurve und wird bei adiabatischen Erwärmungsberechnungen verwendet. Die Sammelschienen-Kurzschlussfestigkeit ist bedeutungslos, wenn nicht alle drei Parameter gemeinsam angegeben werden.
Für ein umfassendes Verständnis von Stromverteilungssystemen empfehlen wir dringend die Lektüre dieses Artikels.
Referenztabelle der Parameter von Sammelschienen-Kurzschlussfestigkeit
| Parameter | Symbol | Einheit | IEC-Referenz | Typischer Wertebereich |
|---|---|---|---|---|
| Bemessster Kurzzeitstrom | Icw | kA (rms) | IEC 61439 | 10–100 kA |
| Bemesseter Stoßstrom | Icp | kA (Spitze) | IEC 61439 | 17–220 kA |
| Thermisch gleichwertiger Strom | Ith | kA (rms) | IEC 60865-1 | ≈ Ik″ × 1,0–1,15 |
| Anfänglicher symmetrischer Kurzschlussstrom | Ik″ | kA (rms) | IEC 60909-0 | Anwendungsspezifisch |
Warum NS-Schaltgeräte die strengste Sammelschienen-Kurzschlussfestigkeit erfordern
Die Fehleranalyse von Sammelschienen in Hochspannungsanlagen profitiert von großzügigen Isolationsabständen, geringeren Kurzschlussstromdichten und natürlicher Lichtbogenlöschung in offener Umgebung. Niederspannungsschaltgeräte befinden sich am entgegengesetzten Ende des Designs: Die Kurzschlussstromdichten sind am höchsten, die Phasenabstände minimal und das Gehäuse schließt jede Lichtbogenenergie ein. Eine Stromschiene, die mechanisch versagt – selbst nur kurzzeitig, bevor das vorgelagerte Schutzelement den Fehler löscht – kann einen anhaltenden Störlichtbogen, Isolationsüberschlag und einen Stationsblackout verursachen. Die IEC 61439 kodifiziert dieses Problem direkt: „Hauptleiter und Isolierung müssen ihre isolierenden und mechanischen Eigenschaften“ während des gesamten Kurzschlussereignisses beibehalten.
Daher muss die strukturelle Auslegung von Stromschienen in NS-Schaltgeräten die mechanische Festigkeit als primäre Randbedingung behandeln, nicht als nachträglichen Gedanken. Denn die Kaskadenfehlerfolge ist gut dokumentiert: Elektrodynamische Kraft überschreitet die Nennlast der Stütze → Isolator bricht → Leiter schwenkt in die benachbarte Phase → anhaltender Drehstromlichtbogen.

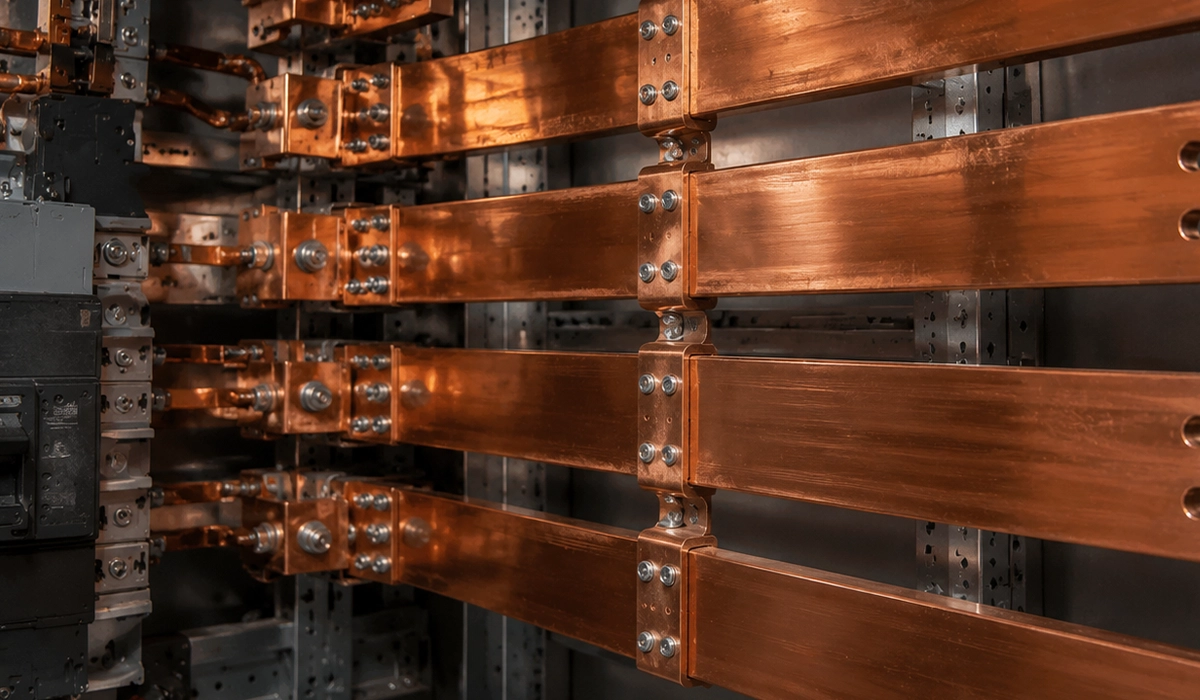

Elektrodynamische Kräfte auf Stromschienen während eines Kurzschlusses: Physik und Berechnung
Wenn Kurzschlussstrom durch benachbarte parallele Leiter fließt, erzeugt jede Stromschiene ein Magnetfeld, das mit den benachbarten Leitern wechselwirkt und eine Lorentzkraft hervorruft. Beim ersten unsymmetrischen Spitzenwert kann der Strom das 30-fache des Nennwerts erreichen, und die elektromagnetische Kraft auf die Stromschiene skaliert mit dem Quadrat dieses Stroms. Die IEC 60865-1 gibt die Spitzenkraft pro Längeneinheit an als:
Fm = (μ₀ / 2π) × (ip²) × (l / a)
Dabei ist ip der Stoßkurzschlussstrom (kA), *l* die Stützweite (m) und *a* der Mittenabstand der Phasen (m). Die Permeabilitätskonstante μ₀/2π = 2 × 10⁻⁷ H/m. Für rechteckige Querschnitte gilt ein Formkorrekturfaktor *k*.
Die Norm definiert ferner dynamische Antwortfaktoren Vσ (Leiterspannungsmultiplikator) und VF (Isolatorlastfaktor), die vom Verhältnis der Eigenfrequenz fc der Stromschiene zur elektromagnetischen Kraftfrequenz (2f – d.h. 100 Hz bei 50 Hz-Systemen) abhängen. Wenn fc signifikant von 100 Hz abweicht, nähert sich Vσ 1,0; nahe der Resonanz kann er 3–5 erreichen und die scheinbare statische Last mit dem gleichen Faktor multiplizieren.
Ein einphasiger Fehler zwischen zwei um 180° phasenverschobenen Leitern erzeugt in den meisten NS-Konfigurationen die höchste Lorentzkraftbelastung auf den Leiter. Im Drehphasenfall verteilt sich die Kraft unsymmetrisch auf alle drei Leiter, wobei die äußeren Phasen eine höhere Netto-Belastung erfahren als die Mittelphase.
Der Stoßstromfaktor κ verbindet den symmetrischen Ik′′ mit der unsymmetrischen Spitze:
ip = κ√2 × Ik″
Der Wert von κ wird durch das X/R-Verhältnis am Kurzschlusspunkt gemäß IEC 60909-0 bestimmt: Ein rein induktives System ergibt κ = 2,0 (Maximum), ein ohmsches Netzwerk reduziert ihn auf etwa 1,0. Eine genaue Bestimmung von κ ist essenziell – eine Unterschätzung verringert direkt die berechneten elektrodynamischen Kräfte auf die Stromschiene während des Kurzschlusses.
Eigenfrequenz von Stromschienen und Resonanzrisiko
Die Eigenfrequenz eines einfach gelagerten Stromschienenabschnitts beträgt:
fc = (π / 2l²) × √(EI / m′)
wobei EI die Biegesteifigkeit und m′ die Masse pro Längeneinheit ist. Die Durchbiegung der Stromschiene unter Kurzschluss-elektromagnetischen Kräften wird minimiert, wenn fc >> 100 Hz (steifer Bereich) ist, wo Vσ ≈ 1,0 gilt. Nahe der Resonanz (fc ≈ 100 Hz) erreicht die dynamische Verstärkung das 3- bis 5-fache, wodurch Leiterspannungen und Isolatorlasten weit über die statische Berechnung hinausgehen. Lange Freileitungs-Stromschienenfelder mit Aluminiumleitern sind am anfälligsten; die Verringerung der Stützweite oder die Wahl steiferer Profile sind die wichtigsten Gegenmaßnahmen.
Von der Kraftberechnung zur Material- und Querschnittswahl
Nach der Quantifizierung der maximalen elektromagnetischen Kraft Fm muss der Ingenieur zwei unabhängige strukturelle Nachweise erbringen. Erstens darf die gesamte Biegespannung σtot den Wert q × Rp0,2 nicht überschreiten, wobei Rp0,2 die 0,2%-Dehngrenze des Leitermaterials ist und *q* der Plastizitätsformfaktor (1,5 für rechteckige Kupferprofile gemäß IEC 60865-1). Zweitens darf die Reaktionskraft auf den Isolator die mechanische Nennbelastbarkeit der Stützklemme oder des Stützisolators nicht überschreiten.
Die mechanische Festigkeit von Stromschienen ist daher eine Funktion sowohl des Leitermaterials als auch der Querschnittsgeometrie. Eine flache, breite Rechteckschiene verbiegt sich leichter als eine schmale, hohe Schiene mit gleicher Querschnittsfläche – selbst bei identischen Materialeigenschaften –, weil das Flächenträgheitsmoment I mit der dritten Potenz der Höhe skaliert. Das bedeutet, dass die Materialauswahl und die Querschnittsgeometrie gemeinsam optimiert werden müssen, nicht nacheinander.
Materialauswahl und Querschnittsauslegung für mechanische Festigkeit
Die Kurzschlussfestigkeit von Kupfersammelschienen wird in erster Linie durch den Härtegrad bestimmt. Weichgeglühtes Kupfer (ETP C11000) hat eine Dehngrenze Rp0,2 von 70–100 MPa; hartgezogenes Kupfer erreicht 200–300 MPa – eine Verdreifachung der strukturellen Kapazität. Der Plastizitätsfaktor q = 1,5 für rechteckige Profile erlaubt eine kontrollierte Randfaserfließgrenze während der Fehlerspitze, wodurch die elastische Reservekapazität ausgenutzt wird, ohne bleibende Schäden zu verursachen.
Dieser Artikel ist eine wertvolle Ressource für detaillierte Informationen zu Stromschienen für Energie-Erzeugung– EMS power.
Die mechanische Festigkeit von Aluminiumstromschienen bleibt hinter Kupfer zurück – die Legierung 6101-T6 erreicht etwa 195 MPa, 1350-H19 etwa 165 MPa – aber die geringere Dichte von Aluminium (2.700 vs. 8.900 kg/m³) reduziert sowohl die Eigengewichtslast als auch den Nenner der Eigenfrequenz, was die geringere Streckgrenze in dynamischen Berechnungen teilweise ausgleicht.
Flache Rechteckleiter sind in NS-Schaltgeräten Standard. Doppelflachkonfigurationen (zwei Schienen pro Phase) erhöhen das Widerstandsmoment Wm und reduzieren gleichzeitig Skin-Effekt-Verluste, indem sie dem Kurzschlussstrom eine größere Oberfläche bieten. Hohle Rohrprofile – typischerweise aus Aluminium – werden in Freiluft-HS-Umspannwerken bevorzugt, wo das Verhältnis von Biegesteifigkeit zu Gewicht der dominierende Auslegungsfaktor ist.
Oberflächenbehandlungen wie Verzinnung oder Versilberung reduzieren den Kontaktwiderstand an Verbindungsstellen, haben aber keine messbare Auswirkung auf die Rp0,2. Schraubenfestigkeitsklasse, Anzugsdrehmoment und Überlappungslänge bestimmen das thermische Verhalten der Verbindung getrennt von der mechanischen Festigkeit des Leiters und müssen gemäß IEC 61439 festgelegt werden.
Vergleichstabelle von Materialien zu Sammelschienen-Kurzschlussfestigkeit
| Eigenschaft | Kupfer (ETP C11000) | Aluminium (6101-T6) | Anmerkungen |
|---|---|---|---|
| Elektrische Leitfähigkeit (MS/m) | 58 | 34 | Cu ~1,7× höher |
| Dichte (kg/m³) | 8.900 | 2.700 | Al ~3,3× leichter |
| Streckgrenze Rp0,2 (MPa) | 70–300 (abhängig vom Härtegrad) | 195 | Kupfer hartgezogen überlegen |
| Thermischer Koeffizient (×10⁻³/K) | 3,93 | 4,03 | Ähnliche Ausdehnung |
| Typische Icw-Eignung | Bis 100 kA / 1 s | Bis ~85 kA / 1 s | Geometrieabhängig |
| Oberflächenbehandlung | Verzinnt / versilbert | Verzinnt / chromatiert | Nur Kontaktwiderstand |
| Relativer Kostenindex | Hoch | Niedrig bis mittel | Al bevorzugt für lange Strecken |
IEC-Normen für die Sammelschienen-Kurzschlussfestigkeit und mechanische Auslegung
Das Rahmenwerk der IEC-Norm für die Kurzschlussfestigkeitsprüfung von Stromschienen umfasst vier miteinander verbundene Dokumente. IEC 60909-0 ist die Eingangsnorm: Sie liefert Methoden zur Berechnung von Ik′′ und ip aus der Netzimpedanz. Darauf aufbauend ist IEC 60865-1 die Berechnungsnorm: Sie wandelt diese Stromwerte in elektromagnetische Kräfte und thermische Energie um und prüft sie gegen strukturelle und thermische Grenzwerte. Gleichzeitig ist IEC 61439 die Konformitätsnorm für Baugruppen: Sie verlangt vom Hersteller den Nachweis von Icw für seine Schaltanlagenentwürfe. Im weiteren Zusammenhang gilt IEC 62271-1 für HS-Schaltanlagen und erweitert das Rahmenwerk auf Mittel- und Hochspannungsanlagen.
IEC 60865-1 wurde 2011 grundlegend überarbeitet, um die Auswirkungen von automatischen Wiedereinschaltungen, Einflüssen von Abspannkabeln in der Feldmitte und vertikalen Kabelanschlusskräften zu berücksichtigen – also Phänomene, die in der früheren Ausgabe von 1993 nicht enthalten waren. Ingenieure, die auf Softwarewerkzeuge vor 2011 angewiesen sind, sollten überprüfen, ob ihre Berechnungsengine die aktuelle Ausgabe referenziert. Thermische und mechanische Kurzschlussfestigkeitswerte von Stromschienen, die nach der Methodik von 1993 abgeleitet wurden, können für Anwendungen mit Wiedereinschaltung nicht konservativ sein.
IEC 60865-1: Berechnung der Kurzschlusswirkungen
IEC 60865-1:2011 behandelt starre Leiter (Abschnitt 2.2) und flexible Leiter (Abschnitt 2.3) in Wechselspannungssystemen. Stabile Leiter umfassen flache und rohrförmige Stromschienen; flexible Leiter umfassen Abspannkabel und Freileitungen. Die Norm ist ausdrücklich auf Wechselspannungssysteme beschränkt – Gleichstrom-Hilfsstromschienen fallen unter IEC 61660-2. Für starre Anordnungen lautet die Berechnungssequenz: ip bestimmen → Fm berechnen → dynamische Faktoren Vσ und VF anwenden → prüfen σtot ≤ q × Rp0,2 und Isolatorlast ≤ Nennkraft.
IEC 61439: Baugruppennachweis für Sammelschienen-Kurzschlussfestigkeit
Die Anforderungen der IEC 61439 an die Sammelschienen-Kurzschlussfestigkeit legen die Nachweisverantwortung direkt auf den Hersteller. Die Norm befreit Baugruppen, bei denen Icw ≤ 10 kA Effektivwert ist, oder bei denen eine strombegrenzende Einrichtung den Ausschaltstrom auf ≤ 17 kA begrenzt – was den Großteil der Unterverteilungen von der vollständigen Typprüfung ausnimmt. Für Hauptstromschienen in Hauptverteilungen gelten die Standardwerte 50 kA / 3 s und 85 kA / 1 s mit einem Stoßstrom von 187 kA. Eine separate Fehlerprüfung für die Betriebskontinuität bei Verlust verifiziert, dass funktionale Einheiten in benachbarten Feldern nach einem eingedämmten inneren Fehler betriebsfähig bleiben.
IEEE 605: Leitfaden für die Kurzschlussfestigkeit von HS-Stromschienen
Der IEEE 605-Leitfaden zur Sammelschienen-Kurzschlussfestigkeit dient als nordamerikanisches Gegenstück zu IEC 60865-1. Der Nachweis erfordert die Bewertung von acht Kriterien: Dauerstrombelastbarkeit, Kurzschlussfestigkeit, Spannungsgradient, Aufnahme der Wärmeausdehnung, gesamte vektorielle elektromagnetische Kraft, maximal zulässige Stützweite (aus Durchbiegungs- und Spannungsgrenzwerten), mechanische Nennfestigkeit der Stützisolatoren und Anforderungen an Schwingungsdämpfer für lange Freiluftspannweiten. Im Gegensatz zu IEC 60865-1 enthält IEEE 605 explizite Stützweitentabellen basierend auf Standardleiterprofilen, was die vorläufige Dimensionierung für nordamerikanische Projekte beschleunigt.

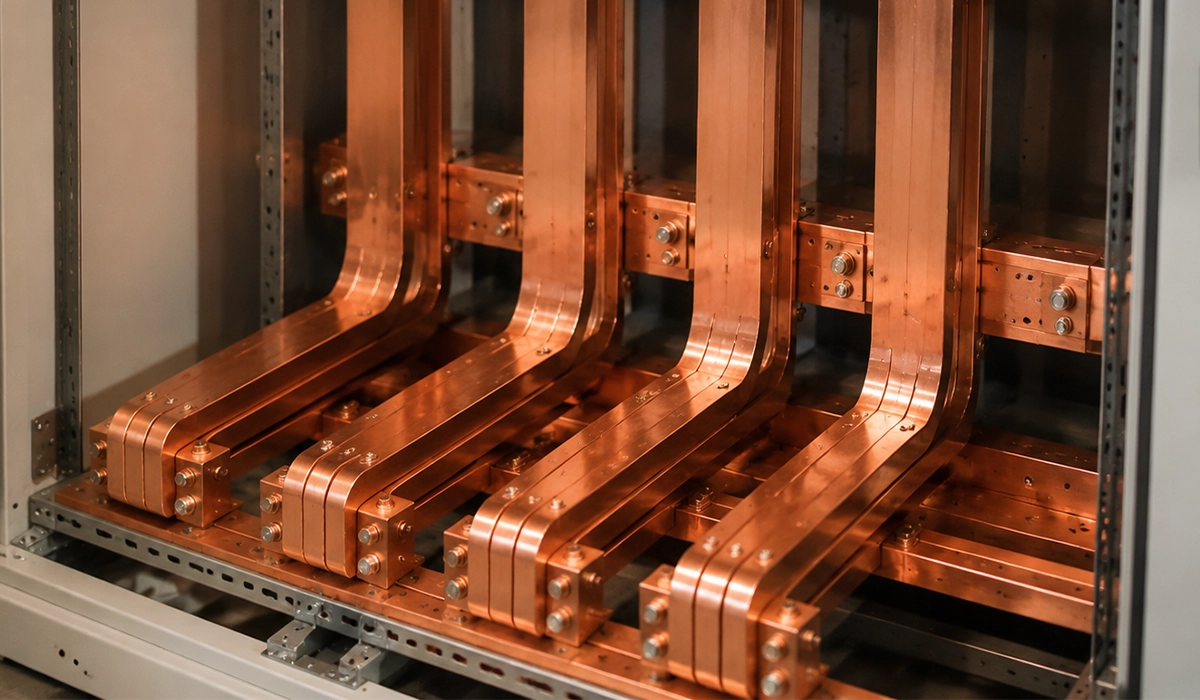

Praktische Konstruktionsrichtlinien für die mechanische Festigkeit von Stromschienen in Schaltgeräten
Die Dimensionierung von Stromschienen für die mechanische Sammelschienen-Kurzschlussfestigkeit beginnt mit der Wahl der Stützweite. Da Fm ∝ l × ip² / a ist, ist die Stützweite *l* der stärkste Hebel, der dem Konstrukteur zur Verfügung steht: Eine Halbierung der Stützweite reduziert die Spitzenkraft um 50 %. Der Phasenabstand *a* ist der zweite Hebel – seine Verdopplung halbiert die Kraft – ist aber durch die Mindestluftstrecken gemäß IEC 61936-1 begrenzt.
Die Wahl der Orientierung folgt: Horizontale Stromschienenanordnungen sind bevorzugt, wenn die mechanische Festigkeit der Stromschiene maßgeblich ist, weil die elektromagnetischen Kräfte seitlich wirken und die Schwerkraft entkoppelt ist. Vertikale Anordnungen erfahren während des Fehlers eine additive gravitative und elektromagnetische Belastung, was die Isolatoranforderungen erhöht. Wenn eine vertikale Anordnung zwingend erforderlich ist, muss die mechanische Nennkraft der Isolatoren entsprechend abgemindert werden.
Die thermische Festigkeit wird mit der adiabatischen Gleichung verifiziert:
I = C × 10⁶ × A × √ log((Tf−20+K/G)/(Ti−20+K/G))/tlog((Tf−20+K/G)/(Ti−20+K/G))/t
wobei A der Querschnitt in mm², Tf die maximal zulässige Leitertemperatur, Ti die Anfangstemperatur und *K/G* eine Materialkonstante ist. ETAP und AutoCAD Electrical können sowohl die elektromagnetischen als auch die thermischen Nachweise gleichzeitig automatisieren.
Wenn Sie weitere Informationen zu IEC 60865 Dynamischer Stabilitätsrechner online suchen, sollten Sie diesen Artikel nicht verpassen.
Wie man die mechanische Steifigkeit von Stromschienen in Schaltgeräten verbessert
Die Verbesserung der mechanischen Steifigkeit von Stromschienen konzentriert sich auf drei Techniken: Anbringen von versteifenden Distanzstücken zwischen parallelen Schienen, um die seitliche Auslenkung zwischen den Stützen zu unterdrücken; Vergrößerung der Schienenhöhe anstelle der -breite, um das Flächenträgheitsmoment zu maximieren:
I = b × h³ / 12
und die Verwendung hohler Rohrprofile für Freiluft-HS-Spannweiten, bei denen Gewicht und aeolische Schwingungen mit der Kurzschlussermüdung interagieren.
Doppelschienenkonfigurationen pro Phase bieten einen zusätzlichen Vorteil: Sie reduzieren die Skin-Effekt-Ungleichmäßigkeit bei Kurzschlussfrequenzen und stellen sicher, dass der gesamte Querschnitt an der Stromführung und Krafterzeugung beteiligt ist – wodurch nichtkonservative Annahmen aus Einzelschienenberechnungen entfallen.
Kurzschlussfestigkeitsprüfung: Nachweis und Typprüfanforderungen
Dienstleister für die Prüfung von Sammelschienen-Kurzschlussfestigkeit validieren analytische Berechnungen unter kontrollierten Laborbedingungen. IEC 61439 erkennt drei Nachweisverfahren an: Typprüfung (am strengsten), Berechnung nach IEC 60865-1 und Bewertung auf der Grundlage eines vorhandenen, typprüfungsbestätigten Referenzdesigns. Bei der Typprüfung wird auf einen voreingestellten Kurzschlussstrom geschaltet, dieser für die Nenndauer (1 s oder 3 s) gehalten, und anschließend wird auf unzulässige bleibende Verformung, Isolationsversagen oder Änderung der dielektrischen Eigenschaften unter der nachfolgenden Spannungsprüfung untersucht.
Das Labor von Schneider Electric hat Fälle dokumentiert, bei denen es während Prüfungen, die den Nenn-Icw überschritten, zum Bruch von Stützisolatoren kam – eine direkte Folge der Unterschätzung des dynamischen Verstärkungsfaktors Vσ nahe der Resonanz. Leistungsschalter und benachbarte Komponenten werden gleichzeitig bewertet, da die Lichtbogenemission während des Fehlers Isolationsoberflächen verkohlen und die dielektrische Festigkeit von Komponenten außerhalb des primären Fehlerpfads beeinträchtigen kann.
Spezialisierte Prüfeinrichtungen – wie das Kurzschlusslabor der Technischen Universität Warschau – verfügen über kalibrierte Fehlergeneratoren, die Spitzenströme ip von bis zu 250 kA mit genauer X/R-Verhältnis-Steuerung reproduzieren können, sodass Hersteller die Leistung über standardmäßige Typprüfkonfigurationen hinaus validieren können.
Der rechnerische Nachweis gemäß IEC 60865-1 wird von IEC 61439 für Baugruppen akzeptiert, die von einer verifizierten Designfamilie abgeleitet sind, sofern die Berechnung die gebaute Geometrie vollständig berücksichtigt. Es ist keine Abkürzung: Die Berechnung muss genauso streng sein wie die Prüfung, die sie ersetzt.
Referenz: MDPI Energies – Kurzschlusslaborprüfung an der Technischen Universität Warschau – Peer-reviewte Dokumentation der Typprüfmethodik, Fehlermodi und Messinstrumentierung für die Kurzschlussprüfung von Stromschienen.
Fazit zu Sammelschienen-Kurzschlussfestigkeit und mechanische Festigkeit
Die Auslegung von Sammelschienen-Kurzschlussfestigkeit ist von Natur aus eine multidimensionale Disziplin, die gleichzeitig die Einhaltung von thermischen, elektrodynamischen und materialbezogenen Randbedingungen erfordert – und keine davon kann isoliert erfüllt werden. Darüber hinaus bestimmt die Wechselwirkung zwischen dem Stoßkurzschlussstrom, der Stützweite, dem Leiterquerschnitt und der Streckgrenze des Materials, ob eine Stromschienenanordnung einen Fehler unbeschadet übersteht. Deshalb bietet die strenge Anwendung der Rahmenwerke von IEC 60865-1 und IEC 61439 – zusammen mit sorgfältiger Orientierungswahl, Resonanzvermeidung und validierten Typprüfungen – den zuverlässigsten Weg zu Schaltanlagen, die ihre strukturelle und elektrische Integrität unter den anspruchsvollsten Fehlerbedingungen bewahren.
