Sammelschienenklemme gehört zu den Komponenten, die den elektrischen Strom zuverlässig verteilen, ohne im normalen Betrieb viel Aufmerksamkeit zu bekommen — bis jemand in einem Schaltschrank mit einem unübersichtlichen Kabelbündel arbeiten muss.
Begriff „Sammelschienenklemme“ wird auch Terminal Bus Bar, Klemmen-Sammelschiene oder Verteiler-Sammelschiene genannt. Sie ein massiver metallischer Leiterstreifen oder Leiterstab, der als gemeinsamer elektrischer Knotenpunkt dient. Über ihn wird elektrische Energie von einer Hauptquelle auf mehrere Abgangskreise verteilt.
Solche Sammelschienen werden häufig in Schaltschränken, Steuerungstafeln, Schaltanlagen und Stromverteilungsblöcken eingesetzt, wenn Zuverlässigkeit, niedrige Impedanz und eine saubere Verdrahtung entscheidend sind. Eine Sammelschiene kann aus Kupfer oder Aluminium bestehen und verwendet meist Stehbolzen, Schrauben oder Bolzenanschlüsse, um mehrere Kabelschuhe, Leiter und Abgänge sicher aufzunehmen. Man kann sie sich als zentrale Verteilerbasis vorstellen, an der die Stromzuführungen ankommen und von der die einzelnen Abgänge weitergeführt werden.
Viele Elektroplaner bevorzugen Sammelschienenklemme für die Hochstromverteilung, weil sie im Vergleich zu gebündelten Kabeln den Widerstand und die Temperaturerhöhung reduzieren können. Im Unterschied zu Reihenklemmen — darauf gehen wir gleich näher ein — stellt eine Sammelschiene an allen Anschlusspunkten dasselbe elektrische Potenzial bereit. Dadurch eignet sie sich besonders für die Stromverteilung und weniger für voneinander getrennte Einzelstromkreise.
Man findet Sammelschienenklemmen in industriellen Schaltschränken, in denen kompakte Bauweise und hohe Ströme wichtig sind, aber auch in Marineanwendungen, Fahrzeugen, Photovoltaiksystemen und Energiespeicheranlagen, wo Korrosionsbeständigkeit und Wartungsfreundlichkeit eine große Rolle spielen.
Dieser Leitfaden erklärt, was Sammelschienenklemmen sind, wie sie sich von Reihenklemmen unterscheiden, wann Kupfer oder Aluminium sinnvoll ist, wie eine Terminal Bus Bar dimensioniert wird und welche Bedeutung Normen wie IEC 61439 und UL 508A für die Auslegung haben.
Wenn Sie sich schon einmal gefragt haben, warum ein Schaltschrank unübersichtlich wirkt oder warum eine Reihenklemme den erwarteten Strom nicht zuverlässig verarbeitet, sind Sie hier richtig. Dieser Artikel bleibt praxisnah, verständlich und technisch fundiert, damit Ingenieure, Schaltschrankbauer und Planer konkrete Antworten erhalten.
Weiterführende Informationen zu Stromverteilungssystemen finden Sie in der empfohlenen Fachlektüre.
Was ist eine Sammelschienenklemme?
Eine Sammelschienenklemme ist ein leitfähiges Metallbauteil, das elektrische Energie von einer Hauptquelle auf mehrere Abgangskreise verteilt. In Schaltschränken und Schaltanlagen wirkt sie als niederohmiger Verteilerknoten, an dem Leiteranschlüsse verschraubt, geklemmt oder über Bolzen und Kabelschuhe befestigt werden.
Im Gegensatz zu einzelnen Leiteranschlüssen auf einer Montageschiene stellt eine Sammelschiene einen gemeinsamen elektrischen Potenzialpunkt für mehrere Stromkreise bereit. Dadurch verbessert sie die Stromverteilung, reduziert Übergangswiderstände und vereinfacht die Verdrahtung in leistungsstarken Installationen.
Kupfer wird aufgrund seiner hohen elektrischen Leitfähigkeit und mechanischen Festigkeit häufig eingesetzt. Aluminium wird dagegen bevorzugt, wenn geringes Gewicht und niedrigere Kosten wichtiger sind.
Sammelschienenklemmen unterscheiden sich von großen Sammelschienensystemen in Umspannwerken, bei denen massive Leiter zwischen großen Schaltanlagenabschnitten eingesetzt werden. Die Grundfunktion ist jedoch ähnlich: elektrische Energie wird gesammelt, verteilt und kontrolliert weitergeführt. Im Schaltschrank geschieht dies lediglich in kleinerem Maßstab.
Aus Sicherheitsgründen werden Sammelschienenklemmen häufig isoliert, abgedeckt oder in geschlossenen Verteilereinheiten eingesetzt. Je nach Konstruktion können sie als Stromverteilungsblock, Erdungsschiene, Neutralleiterschiene oder zentraler Verteilungsknoten ausgeführt sein.
Sammelschienenklemme vs. Reihenklemme: Der schnelle Vergleich
Auf den ersten Blick können Sammelschienenklemmen und Reihenklemmen ähnlich wirken. Beide besitzen mehrere Anschlusspunkte innerhalb eines Schaltschranks. Ihre technische Funktion ist jedoch unterschiedlich.
| Merkmal | Sammelschienenklemme | Reihenklemme |
|---|---|---|
| Funktion | Gemeinsame Stromverteilung | Einzelne Stromkreise |
| Stromtragfähigkeit | Hoch | Mittel |
| Potenzial | Gemeinsamer Knotenpunkt | Getrennt |
| Modularität | Geringer | Hoch |
| Typische Anwendung | Hochstromverteilung | Steuerstromkreise |
Reihenklemmen sind ideal, wenn einzelne Stromkreise getrennt bleiben sollen oder häufige Änderungen an der Verdrahtung zu erwarten sind. Beispiele sind Steuerverdrahtungen, Prüfaufbauten oder Signalkreise. Im direkten Vergleich zwischen Einspeiseklemmen und Reihenklemmen zeigen Sammelschienenklemmen deutliche Vorteile bei Hochstromanwendungen und kompakten Energieverteilungen. Dagegen sind Sammelschienenklemmen die bessere Lösung, wenn robuste, niederohmige und kompakte Stromverteilung von einem gemeinsamen Einspeisepunkt auf mehrere Abgänge erforderlich ist. Sie reduzieren Verdrahtungsaufwand, verbessern die Übersichtlichkeit und eignen sich besonders für leistungsstarke Stromkreise.
Weiterführende Informationen zu den Grundlagen von Sammelschienen finden Sie in der empfohlenen Fachlektüre: Sammelschiene
Wo werden Sammelschienenklemmen eingesetzt?
Sammelschienenklemmen kommen in erstaunlich vielen elektrischen Systemen vor, überall dort, wo Stromverteilung sauber, zuverlässig und kompakt erfolgen muss.
Typische Anwendungen sind:
- Industrielle Schaltschränke: Verbindung von Hauptzuführungen mit Motorschutzschaltern, Leistungsschaltern, Schützen und Abgängen.
- Schaltanlagen: Verteilung elektrischer Energie auf Einspeise- und Abgangskreise in Mittelspannungs- und Niederspannungssystemen.
- Marine- und Fahrzeug-Stromverteilung: Stromversorgung auf Booten, Nutzfahrzeugen oder Batteriesystemen, häufig mit verzinnten Kupferschienen zur besseren Korrosionsbeständigkeit.
- Solar-PV-Combiner und Energiespeichersysteme: Verbindung mehrerer PV-Stränge, Batteriemodule, Wechselrichter oder Schutzgeräte.
- Erdungs- und Potenzialausgleichssysteme: Verbindung mehrerer Erdungspunkte mit einem gemeinsamen Gehäuse-, Chassis- oder Erdpotenzial.
In modernen Energieverteilungssytemen wird die Sammelschienenklemme im Schaltschrank häufig als kompakter Potentialverteiler eingesetzt, um mehrere Hochstromabgänge übersichtlich und platzsparend zu organisieren.
Ein praktisches Beispiel:
Bei der Modernisierung eines industriellen Schaltschranks können zwölf einzelne Kabelanschlüsse mit großem Querschnitt durch eine einzige 300-A-Sammelschienenklemme aus verzinntem Kupfer mit Schutzabdeckung ersetzt werden. Dadurch sinkt der Verdrahtungsaufwand deutlich, die Wärmeentwicklung im Schaltschrank wird reduziert und spätere Wartungsarbeiten werden einfacher. Das ist ein konkreter Vorteil für Monteure, Schaltschrankbauer und Instandhaltungsteams.

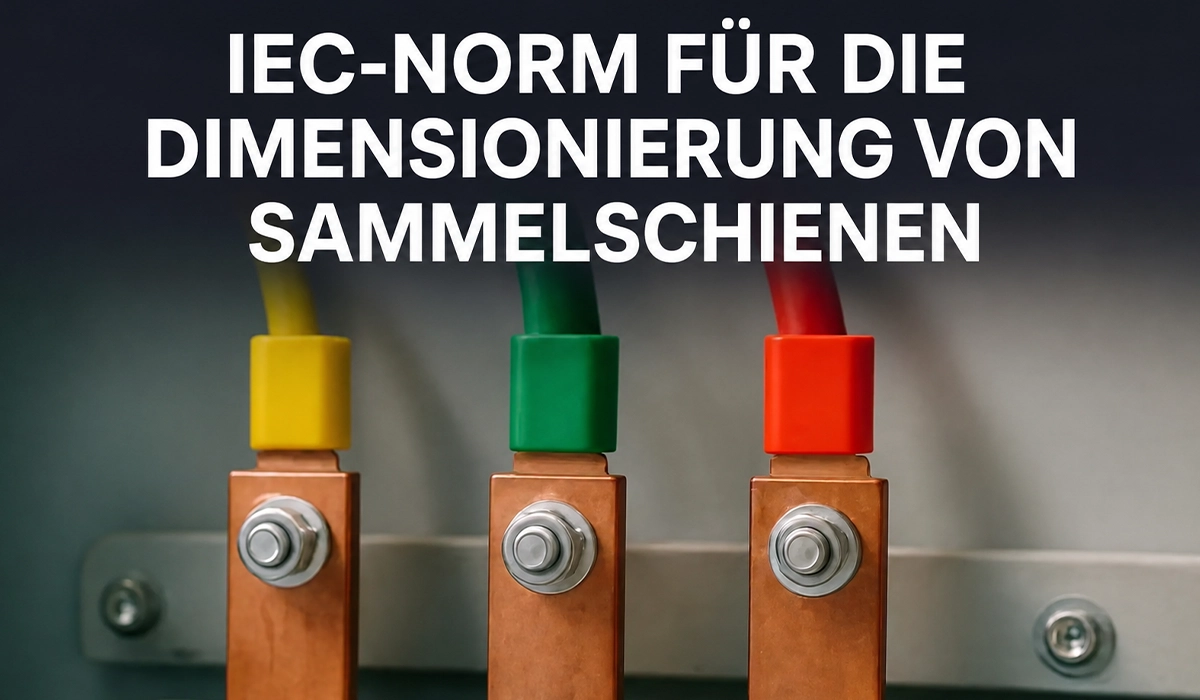

Normen und Konformität: IEC 61439, UL 508A und UL 1059
Sammelschienenklemmen sind keine isoliert zu betrachtenden Einzelkomponenten. Sie werden in Schaltschränke, Steuerungen und Schaltgerätekombinationen eingebaut, die elektrische Normen erfüllen müssen, damit sie sicher, prüffähig und zertifizierbar sind.
Wichtige Normen und Referenzen sind:
- IEC 61439 — Niederspannungs-Schaltgerätekombinationen:
Diese Norm gilt international für Schaltanlagen und Schaltschrankbaugruppen bis etwa 1000 V. Sie behandelt unter anderem Designverifikation, Temperaturerhöhungsgrenzen, Kurzschlussfestigkeit und mechanische Stabilität. - UL 508A — Industrial Control Panels:
Diese Norm ist in Nordamerika besonders relevant für industrielle Schaltschränke. Sie enthält Anforderungen an Leiterabstände, Kriechstrecken, Luftstrecken, SCCR-Bewertung — Short-Circuit Current Rating — sowie Prüf- und Nachweisverfahren. - UL 1059 — Terminal Blocks:
Obwohl UL 1059 in erster Linie Reihenklemmen betrifft, beeinflusst sie auch Anforderungen an Isolation, Kennzeichnung und Abstände in Schaltschränken, in denen Sammelschienen und Reihenklemmen gemeinsam eingesetzt werden.
Diese Normen sind nicht nur bürokratische Pflichtangaben. Sie haben direkte technische Bedeutung. IEC 61439 definiert beispielsweise Anforderungen an die Temperaturerhöhung bei Dauerstrombelastung, damit eine Schaltanlage im Betrieb nicht thermisch überlastet wird. Wenn eine Sammelschienenklemme nicht ausreichend dimensioniert ist, können sich Kontaktstellen erwärmen, Isolationsmaterial altern und langfristig gefährliche Fehler entstehen.
Grundlagen zu Abständen, Kriechstrecken und Luftstrecken
Ein wesentlicher Teil der Normkonformität besteht darin, ausreichende Abstände zwischen spannungsführenden Teilen und anderen leitfähigen Oberflächen sicherzustellen.
Luftstrecke bezeichnet den kürzesten Abstand durch die Luft zwischen zwei leitfähigen Teilen. Kriechstrecke bezeichnet den Abstand entlang der Oberfläche eines Isoliermaterials. Beide Werte hängen von Spannung, Verschmutzungsgrad, Isolationsmaterial und Normanforderungen ab. Die UL 508A Anschlussabstände hängen zusätzlich von Spannung, Verschmutzungsgrad und Isolationsklasse der jeweiligen Baugruppe ab.
UL 508A legt beispielsweise bestimmte Mindestabstände für Anschlussbereiche fest, abhängig von der Betriebsspannung. IEC-Normen bewerten Kriech- und Luftstrecken ebenfalls auf Basis der jeweiligen Anwendung, des Verschmutzungsgrads und der Isolationsklasse.
Isolierende Abdeckungen, Schutzbarrieren und korrekt ausgelegte Gehäuse reduzieren das Risiko von Kurzschlüssen, unbeabsichtigtem Berühren spannungsführender Teile und Personenschäden während der Wartung. Die endgültigen Werte sollten immer anhand der geltenden Norm und der Datenblätter der verwendeten Komponenten überprüft werden.
Dimensionierung einer Sammelschienenklemme – Stromtragfähigkeit, Wärme und Material
Die Dimensionierung einer Sammelschienenklemme darf nicht auf Schätzungen beruhen. Eine gute Schaltschrankauslegung beginnt immer mit dem maximal zu erwartenden Dauerstrom. Danach werden Material, Temperaturerhöhung, Umgebungseinflüsse und mögliche Fehlerströme berücksichtigt.
Eine strukturierte Vorgehensweise sieht wie folgt aus:
- Dauerlast bestimmen: Addieren Sie alle Abgangsströme, die über die Sammelschiene versorgt werden. Berücksichtigen Sie außerdem einen Sicherheitszuschlag für spätere Erweiterungen.
- Material auswählen: Kupfer kann bei gleichem Querschnitt mehr Strom führen und besitzt einen geringeren Widerstand als Aluminium. Dadurch entstehen geringerer Spannungsfall und weniger Wärme. Aluminium ist leichter und günstiger, benötigt aber einen größeren Querschnitt, um dieselbe Stromtragfähigkeit zu erreichen.
- Querschnitt und Temperaturerhöhung prüfen: Verwenden Sie Strombelastbarkeitstabellen des Herstellers und berücksichtigen Sie Temperaturerhöhungsgrenzen gemäß IEC 61439. So wird vermieden, dass die Sammelschiene im Betrieb überhitzt.
- Kurzschlussfestigkeit nachweisen: Die Sammelschiene und die gesamte Baugruppe müssen den zu erwartenden Kurzschlussstrom für die vorgeschriebene Dauer schadlos überstehen.
- Umgebung und Gehäuse berücksichtigen: Umgebungstemperatur, Belüftung, Vibrationen, Gehäuseart und Einbaulage beeinflussen, wie viel Wärme die Sammelschiene sicher abgeben kann.
Kupfer vs. Aluminium: Wann sollte welches Material verwendet werden?
Kupfer ist die bevorzugte Wahl für leistungsstarke und kompakte Schaltschränke. Es bietet höhere elektrische Leitfähigkeit, bessere mechanische Festigkeit und zuverlässigere Langzeitperformance. Dadurch sind kleinere Querschnitte möglich, was besonders bei begrenztem Bauraum im Schaltschrank vorteilhaft ist.
Aluminium ist leichter und kostengünstiger, besitzt jedoch nur etwa 60–80 % der Leitfähigkeit von Kupfer. Deshalb muss eine Aluminium-Sammelschiene größer dimensioniert werden, um denselben Strom wie eine Kupfer-Sammelschiene zu führen. Eine verzinnte Kupfer-Sammelschienenklemme eignet sich besonders für korrosive Industrie- und Marineumgebungen
Ein praktischer Hinweis: In feuchten, maritimen oder korrosiven Umgebungen ist verzinntes Kupfer häufig besser geeignet als blankes Aluminium. Die Verzinnung verbessert die Korrosionsbeständigkeit und sorgt für stabilere Kontaktflächen. In kostenkritischen oder gewichtssensiblen Anwendungen kann Aluminium dennoch die bessere Wahl sein, sofern der Querschnitt korrekt dimensioniert und geeignete Verbindungselemente verwendet werden.
Besonders wichtig ist bei Mischverbindungen zwischen Kupfer und Aluminium die Vermeidung galvanischer Korrosion. Dazu sollten geeignete Übergangselemente, Beschichtungen oder zugelassene Verbindungssysteme eingesetzt werden.
Installation und Sicherheit: Best Practices
Eine korrekte Installation ist genauso wichtig wie eine korrekte Auslegung. Selbst eine ausreichend dimensionierte Sammelschienenklemme kann im Betrieb Probleme verursachen, wenn sie falsch montiert, schlecht angezogen oder unzureichend geschützt wird.
Wichtige Best Practices sind:
- Montage auf isolierenden Abstandshaltern:
Dadurch werden unbeabsichtigte Erdpfade und Kurzschlüsse vermieden. - Drehmomentvorgaben einhalten:
Zu gering angezogene Verbindungen erwärmen sich durch erhöhten Übergangswiderstand. Zu stark angezogene Schrauben können Gewinde, Kabelschuhe oder die Sammelschiene selbst verformen. - Isolierabdeckungen und Schutzbarrieren verwenden:
Diese reduzieren das Risiko unbeabsichtigten Kontakts mit spannungsführenden Teilen, besonders in Bereichen, in denen Servicepersonal arbeitet. - Jeden Anschluss eindeutig kennzeichnen:
Eine klare Beschriftung erleichtert Wartung, Fehlersuche und spätere Erweiterungen. - Leiterführung sinnvoll planen:
Hochstromverbindungen sollten möglichst kurz, direkt und mit geringer Schleifenfläche geführt werden, um Impedanz, Erwärmung und elektromagnetische Effekte zu reduzieren.
Diese Maßnahmen helfen, Hotspots zu vermeiden, die Impedanz niedrig zu halten und die langfristige Zuverlässigkeit des Schaltschranks zu verbessern. Das gilt besonders für Anlagen, die Jahre nach der Erstinstallation erweitert, umgebaut oder nachgerüstet werden.
Viele Hersteller bieten heute Sammelschienenklemmen für die DIN-Schienen-Montage in modularen Schaltschränken an.
Modularität und spätere Änderungen
Eine häufige Frage lautet, ob eine Sammelschienenklemme, ein Stromverteilungsblock oder modulare Reihenklemmen die bessere Lösung sind. Die Antwort hängt vom technischen Ziel ab.
Eine Sammelschiene bietet niedrige Impedanz, hohe Stromtragfähigkeit und eine sehr kompakte Hochstromverteilung. Sie ist ideal, wenn mehrere Abgänge von einem gemeinsamen Einspeisepunkt versorgt werden sollen. Im Vergleich zwischen Sammelschiene vs. Stromverteilungsblock bietet Sammelschienenklemme oft geringere Übergangswiderstände und eine kompaktere Hochstromverteilung.
Reihenklemmen sind dagegen flexibler, wenn Stromkreise getrennt bleiben müssen oder häufige Änderungen zu erwarten sind. Sie eignen sich besonders für Steuerleitungen, Signalkreise und kleinere Lasten.
Viele moderne Schaltschränke verwenden deshalb eine hybride Struktur: Eine Sammelschiene übernimmt die Hauptstromverteilung, während Reihenklemmen für Steuerstromkreise, Signale und häufig veränderte Anschlüsse eingesetzt werden. Diese Kombination bietet eine gute Balance zwischen elektrischer Leistungsfähigkeit und Wartungsfreundlichkeit.
Qualität, Prüfung und häufige Fehlerursachen
Bei der Bewertung von Sammelschienenklemmen, Datenblättern und Komponenten sollten mehrere technische Punkte besonders geprüft werden.
Achten Sie auf:
- Angaben zur Stromtragfähigkeit:
Prüfen Sie, unter welchen Bedingungen der angegebene Nennstrom gilt, etwa Umgebungstemperatur, Gehäuseart und Belüftung. - Temperaturerhöhungsprüfungen:
Diese zeigen, wie stark sich die Sammelschiene bei Nennstrom erwärmt. - Drehmomentempfehlungen:
Herstellerangaben für Bolzen, Muttern und Kabelschuhe müssen eingehalten werden, um sichere Kontaktstellen zu gewährleisten. - Kurzschlussfestigkeit:
Die Sammelschiene sollte Nachweise zur Kurzschlussfestigkeit oder zur Baugruppenverifikation gemäß relevanter Normen besitzen.
Häufige Fehler entstehen durch lose Kabelschuhe, unterdimensionierte Querschnitte, zu hohe Temperaturerhöhung oder Korrosion an Übergängen zwischen unterschiedlichen Metallen. Besonders kritisch sind Verbindungen, die zunächst korrekt aussehen, aber durch erhöhten Übergangswiderstand im Dauerbetrieb stark erwärmen.
Eine Auslegung und Prüfung nach den Designverifikationsprinzipien der IEC 61439 reduziert diese Risiken deutlich. Sie verbessert Sicherheit, Lebensdauer und Wartungsfreundlichkeit der gesamten Schaltanlage.
Dieser Artikel ist auch eine hilfreiche Grundlage für Leser, die sich weiter mit Kurzschlussschutz in elektrischen Baugruppen beschäftigen möchten.
Fazit: Die richtige Sammelschienenklemme für sichere Stromverteilung
Sammelschienenklemme ist ein grundlegendes Element moderner Schaltschranktechnik. Sie wirken als zentrale Stromverteilungsknoten, die elektrische Systeme übersichtlicher, effizienter und sicherer machen. Ob es darum geht, zu erklären, was eine Terminal Bus Bar ist, den Unterschied zwischen Sammelschiene und Reihenklemme darzustellen oder die Dimensionierung einer Sammelschienenklemme zu erläutern: Der Inhalt sollte immer sowohl auf technischen Normen als auch auf realen Praxisanforderungen basieren.
Eine gute Auslegung beginnt mit dem Verständnis der Last. Danach folgen die richtige Materialwahl — Kupfer oder Aluminium — und die Überprüfung der Performance anhand von Normen wie IEC 61439 oder UL 508A. Praktische Installationsregeln wie korrektes Anzugsdrehmoment, Schutzabdeckungen, Isolierbarrieren und klare Kennzeichnung erleichtern spätere Wartungsarbeiten und reduzieren Betriebsrisiken.
Echte Schaltschränke bleiben selten unverändert. Stromkreise werden ergänzt, ersetzt oder an neue Anforderungen angepasst. Eine sinnvoll dimensionierte Sammelschienenklemme reduziert nicht nur Temperaturerhöhung und Spannungsfall, sondern macht spätere Änderungen einfacher und sicherer.
