Was die Ausfallmodi von Schaltgeräten sind
Die Ausfallmodi von Schaltgeräten beschreiben die konkreten Arten, wie ein Schaltgerät funktional versagen kann. Dabei steht nicht die Ursache im Vordergrund, sondern das sicht- und messbare Fehlerbild.
Typische Ausfallmodi sind:
- mechanisches Versagen von Schaltbewegungen
- Isolationsversagen oder Durchschlag
- Kontakt- und Verbindungsfehler
- Lichtbogenbildung im Schaltgerät
- Fehler in Steuer- und Relaissystemen
- defekte Verriegelungsmechanismen (Interlocks)
Diese Ausfallmodi von Schaltgeräten treten sowohl in Niederspannungs- als auch in Mittelspannungsanlagen auf, unterscheiden sich jedoch deutlich im Schadenspotenzial.
Sicherungsausfälle, Sammelschienen-Überhitzung und Isolationsbrechung
Ein häufiger Ausfallmodus ist das wiederholte Auslösen von Sicherungen oder Schutzschaltern. Oft liegt die Ursache nicht im Schutzorgan selbst, sondern in einem Fehler im Strompfad.
Typische Anzeichen
- wiederholtes Auslösen von Sicherungen
- lokale Überhitzung von Sammelschienen
- Verfärbungen oder Schädigungen der Isolation
- Schmelzspuren an Anschlussstellen
- unzuverlässiges Schaltverhalten
Diese Symptome deuten auf kritische Ausfallmodi von Schaltgeräten hin und sollten immer als Warnsignal verstanden werden.
Viele Ausfallmodi von Schaltgeräten entstehen nicht plötzlich, sondern entwickeln sich aus kleinen Abweichungen bei Kontaktflächen, Sammelschienenverbindungen, Isolationsabständen oder Montagequalität. Deshalb ist es wichtig, die relevanten Normen für Schaltanlagen und Sammelschienen-Systeme bereits in der Planungs- und Fertigungsphase zu berücksichtigen. Ebenso trägt eine präzise Sammelschienenbearbeitungsmaschine dazu bei, saubere Schnitte, exakte Bohrungen und reproduzierbare Biegungen zu erreichen, wodurch Kontaktprobleme, Hotspots und mechanische Spannungen im Schaltschrank reduziert werden können.
Mechanische Ausfälle von Sicherungen und Schaltgeräten
Mechanische Defekte gehören zu den häufigsten funktionalen Störungen. Sie entstehen, wenn die Schaltbewegung nicht vollständig oder nicht zuverlässig ausgeführt wird.
Betroffene Komponenten
- Leistungsschalter
- Lasttrennschalter
- Schütze
- Sicherungslasttrennschalter
- mechanische Verriegelungen
Typische Fehlerbilder
- Schalter erreicht Endlage nicht
- Kontakt bleibt hängen
- verzögerte Auslösung
- hoher Bedienwiderstand
- fehlerhafte Einschubverriegelung
Diese mechanischen Ausfallmodi von Schaltgeräten sind besonders kritisch, da Schutzfunktionen äußerlich intakt wirken können.
Isolationsversagen als kritischer Ausfallmodus
Isolationsbrechung zählt zu den gefährlichsten Ausfallmodi, da sie direkt zu Kurzschluss- oder Erdschlussereignissen führen kann.
Typische Hinweise
- Kriechspuren auf Isolatoren
- Brandspuren an Kabelenden
- Teilentladungen
- Ozongeruch
- knisternde Geräusche
- sinkende Isolationswerte
Teilentladungen gelten als frühes Warnsignal für beginnende Isolationsschäden innerhalb der Fehlermuster von Schaltgeräten.

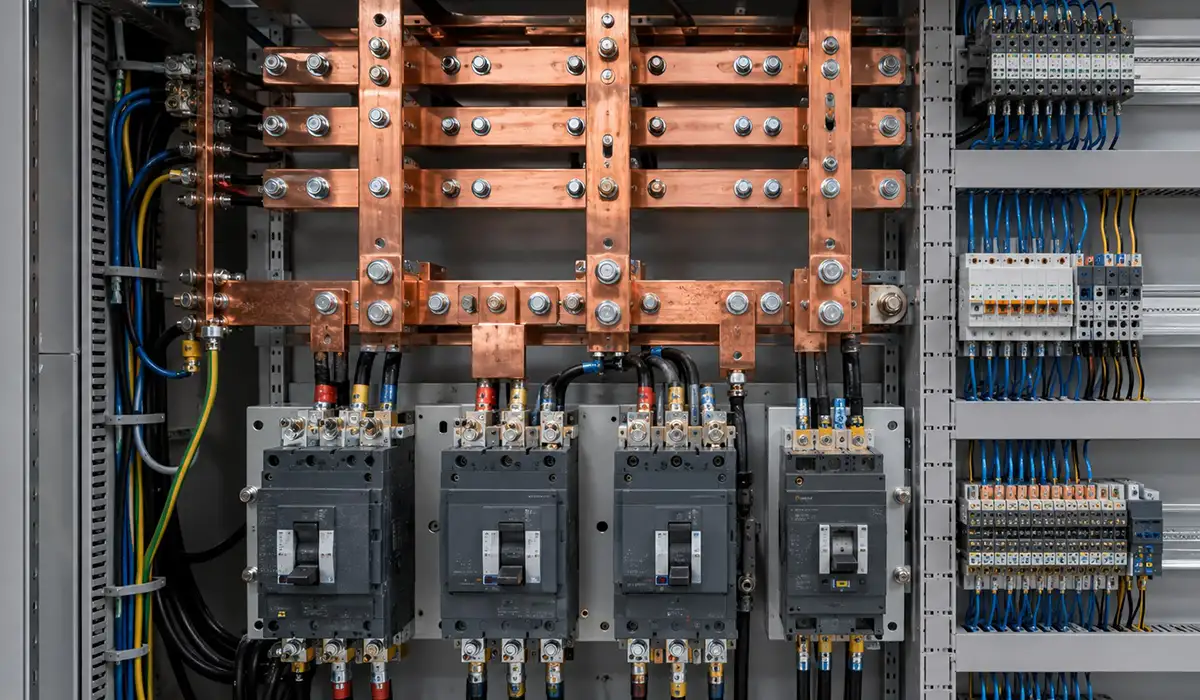

Sammelschienen-Fehler
Sammelschienenfehler betreffen den zentralen Strompfad und gehören zu den kritischsten Ausfallmodi.
Typische Ausfälle
- lokale Hotspots
- oxidierte Kontaktflächen
- gelockerte Verbindungen
- beschädigte Isolierstützen
- Lichtbogenspuren
- ungleichmäßige Stromverteilung
Unentdeckte thermische Probleme entwickeln sich häufig schleichend zu großflächigen Ausfallmodi von Schaltgeräten.
Entzündung und Lichtbogenbildung
Ein fortgeschrittener Ausfallmodus ist die unkontrollierte Lichtbogen- oder Funkenbildung.
Anzeichen
- sichtbare Funken beim Schalten
- Brandgeruch
- Rußbildung im Gehäuse
- geschmolzene Kunststoffteile
- Schutzabschaltungen
Wiederholte Lichtbögen sind ein klarer Hinweis auf fortgeschrittenen Ausfallmodi von Schaltgeräten.

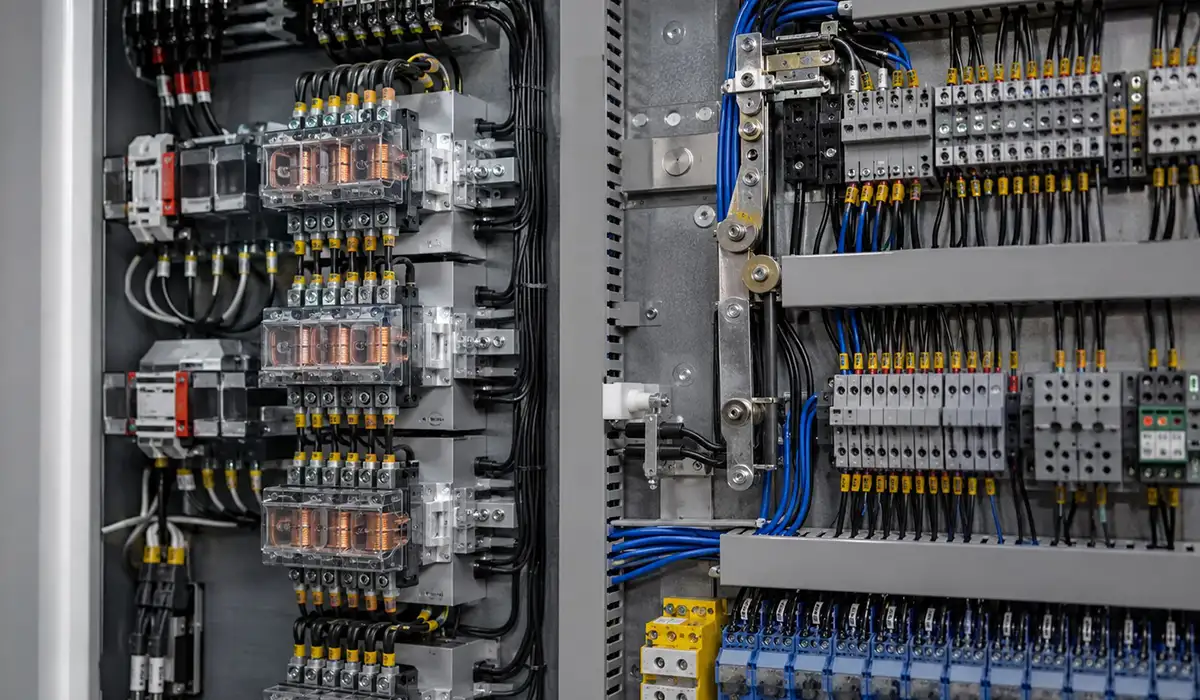

Relais- und Steuerschaltungsausfälle
Ein besonders tückischer Ausfallmodus tritt auf, wenn die Steuerung versagt, obwohl das Schaltgerät selbst intakt erscheint.
Fehlerbilder
- Schalter löst nicht aus
- Fehl- oder Spontanauslösungen
- falsche Relaiszustände
- Steuerbefehle werden nicht umgesetzt
- Ausfall des Hilfsstromkreises
Diese Ausfallmodi sind kritisch, da sie im Normalbetrieb oft unbemerkt bleiben.
Interlock- und Verriegelungsfehler
Defekte Verriegelungen gehören zu den sicherheitskritischsten Ausfallbilder von Schaltgeräten.
Typische Probleme
- Einschub rastet nicht korrekt ein
- falsche Schaltstellungen möglich
- blockierte Verriegelungen
- fehlerhafte Türsicherungen
- inkorrekte Positionsanzeigen
Ein Versagen dieser Systeme erhöht das Risiko schwerer Bedienfehler erheblich.
LV vs. MV – Unterschiede bei Ausfallmodi von Schaltgeräten
Die grundlegenden Ausfallmodi, die an Schltgeräten vorkommen, sind in Niederspannungs- (LV) und Mittelspannungsanlagen (MV) ähnlich. Der Unterschied liegt vor allem im Energielevel und den Auswirkungen.
Niederspannung (LV)
- lokale, begrenzte Schäden
- schnelle Reparatur möglich
- geringere Energie im Fehlerfall
Mittelspannung (MV)
- hohe Lichtbogenenergie
- großflächige Schäden möglich
- lange Stillstandszeiten
- erhöhtes Sicherheitsrisiko
Schweregrad der Ausfälle
Der zentrale Unterschied zwischen LV- und MV-Systemen liegt in der im Fehlerfall freigesetzten Energie. Während viele Defektmodi von Schaltgeräten in Niederspannungsanlagen lokal begrenzt bleiben, können vergleichbare Fehler in Mittelspannungsanlagen schnell eskalieren und großflächige Schäden verursachen.
Typische Unterschiede
LV-Schaltgeräte (Niederspannung)
- Fehler bleiben meist lokal begrenzt
- Schäden betreffen einzelne Stromkreise
- Reparaturen sind in der Regel schnell möglich
- Brandrisiken sind vorhanden, aber meist beherrschbar
MV-Schaltgeräte (Mittelspannung)
- Fehler können ganze Schaltfelder zerstören
- Lichtbogenereignisse mit sehr hoher Energie
- deutlich längere Stillstandszeiten
- Ersatzteile oft schwer verfügbar oder mit langen Lieferzeiten
Praxisbedeutung:
Ein scheinbar kleiner Defekt kann sich in Mittelspannungsanlagen schnell zu einem kritischen Zuverlässigkeitsproblem innerhalb der technischen Ausfallzustände von Schaltgeräten entwickeln.
Diagnose-Methoden
Auch die Fehlersuche unterscheidet sich deutlich zwischen LV- und MV-Systemen. Während viele Funktionsausfälle elektrischer Schaltgeräte in Niederspannungsanlagen sichtbar oder thermisch erfassbar sind, erfordern Mittelspannungsanlagen deutlich spezialisiertere Diagnoseverfahren.
Typische LV-Diagnose

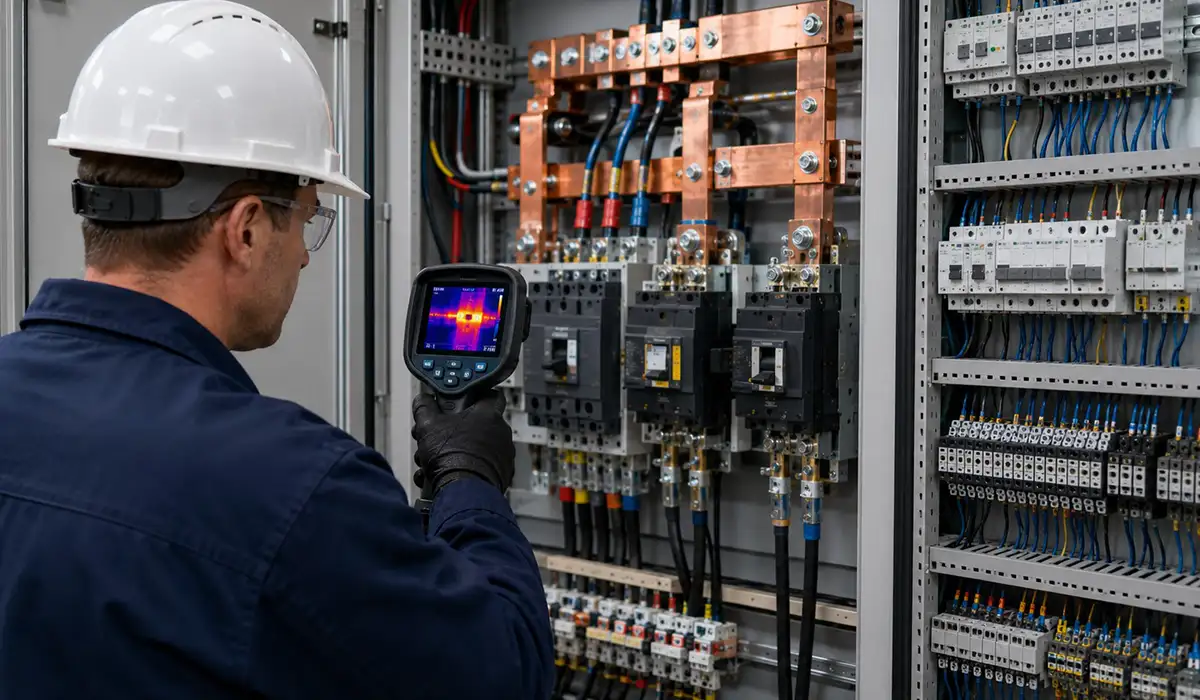

- Thermografie zur Erkennung von Hotspots
- Sichtprüfung und Drehmomentkontrollen
- Kontaktwiderstandsmessung
- Funktionsprüfung von Schutzgeräten
Diese Verfahren sind effektiv, da sich viele Ausfallmodi im LV-Bereich früh durch Temperaturanstieg oder sichtbare Veränderungen ankündigen.
Typische MV-Diagnose
- Teilentladungsmessung
- Isolationsüberwachung
- Online-Monitoring von Zustandsdaten
- Analyse von Schutzsystemen
In Mittelspannungsanlagen treten viele Störungsmodi in Schaltanlagen innerhalb geschlossener Bauteile auf und sind nicht direkt sichtbar. Daher sind moderne Mess- und Überwachungstechniken unverzichtbar.
Prüffrequenz
Die Prüfhäufigkeit hängt stark vom Risikoniveau und der Kritikalität der Anlage ab. Entscheidend ist weniger die reine Frequenz, sondern die Tiefe und Qualität der Analyse der Fehlermuster von Schaltgeräten.
Typische LV-Prüffrequenz
- regelmäßige Sichtkontrollen
- Thermografie in festen Intervallen
- zusätzliche Prüfungen nach Umbauten oder Erweiterungen
Diese Intervalle sind oft kürzer, da LV-Anlagen häufiger angepasst oder erweitert werden.
Typische MV-Prüffrequenz
- seltener, aber deutlich tiefere Prüfungen
- zustandsbasierte Instandhaltung
- ereignis- oder betriebsstundenbasierte Prüfzyklen
Hier steht nicht die Häufigkeit im Vordergrund, sondern die präzise Erkennung kritischer Ausfallzustände.
Sicherheitsfolgen
Der Sicherheitsaspekt ist einer der entscheidenden Unterschiede zwischen LV- und MV-Anlagen. Während viele Versagensmodi von Schaltanlagen im Niederspannungsbereich lokal begrenzt bleiben, können Mittelspannungsfehler erhebliche Risiken für Personal und Infrastruktur verursachen.
Typische LV-Sicherheitsfolgen
- lokal begrenzte Gefährdung
- Brandrisiko bei Überhitzung
- kurzfristige Ausfälle einzelner Verbraucher
Typische MV-Sicherheitsfolgen
- hochenergetische Lichtbogenereignisse
- erhöhte Gefährdung für Personal
- großflächige Anlagenschäden
- lange Betriebsunterbrechungen
Konsequenz:
In Mittelspannungsumgebungen müssen Maßnahmen zur Analyse und Vermeidung der Ausfallarten elektrischer Schaltgeräte deutlich strenger geplant, dokumentiert und durchgeführt werden.
Fazit
Die Ausfallmodi von Schaltgeräten stellen eine zentrale Grundlage für das Verständnis und die Bewertung von Störungen in elektrischen Anlagen dar. Sie beschreiben nicht primär die Ursache eines Fehlers, sondern den konkreten physikalischen Zustand des Versagens und ermöglichen damit eine strukturierte Analyse technischer Störungen.
Die Betrachtung der verschiedenen Fehlerklassen zeigt, dass sich die Ausfallmodi in wiederkehrende und klar identifizierbare Kategorien einteilen lassen. Dazu gehören insbesondere mechanische Defekte, Isolationsversagen, Kontakt- und Sammelschienenprobleme, Lichtbogenbildung, Steuerungs- und Relaisfehler sowie Störungen von Verriegelungssystemen. Diese Muster treten sowohl in Niederspannungs- als auch in Mittelspannungsanlagen auf, unterscheiden sich jedoch deutlich hinsichtlich Energieeintrag, Schadensausmaß und sicherheitstechnischer Relevanz.
Besonders kritisch ist dabei die Tatsache, dass viele Ausfallmodi zunächst unauffällig beginnen und sich schrittweise entwickeln. Lokale Erwärmungen, geringe Kontaktverschlechterungen oder beginnende Isolationsschäden werden im frühen Stadium häufig nicht als ernsthafte Störung erkannt, können jedoch im Verlauf zu sicherheitskritischen oder großflächigen Anlagenausfällen führen. Die frühzeitige Identifikation solcher Zustände ist daher entscheidend für die Betriebssicherheit.
Der Vergleich zwischen LV- und MV-Systemen verdeutlicht zudem, dass mit steigender Spannungsebene nicht nur die Anforderungen an Diagnose- und Wartungsstrategien zunehmen, sondern auch die potenziellen Auswirkungen von Fehlern erheblich gravierender werden. Während Niederspannungsfehler meist lokal begrenzt bleiben, können Mittelspannungsfehler erhebliche Sachschäden, lange Stillstandszeiten und ein erhöhtes Gefährdungspotenzial für Personal verursachen.
Insgesamt zeigt sich: Die systematische Analyse der Ausfallmodi von Schaltgeräten ist kein theoretisches Konzept, sondern ein wesentlicher Bestandteil moderner Instandhaltungs- und Zuverlässigkeitsstrategien. Sie ermöglicht eine frühzeitige Risikobewertung, unterstützt gezielte Wartungsentscheidungen und trägt wesentlich zur Steigerung der Anlagenverfügbarkeit und Betriebssicherheit bei.
