금속 벤딩 머신 가이드: 7가지 종류, 작동 원리 및 올바른 장비 선택 방법

읽기보다 듣는 것이 편하시다면, 아래 오디오 파일을 재생해 이 글의 나머지 내용을 들어보세요.

금속 절곡기는 금속을 절단하지 않고 제어된 힘, 회전 또는 가이드 금형을 적용해 원하는 각도, 반경, 곡선으로 영구 변형시키는 산업용 성형 장비입니다. 현장에서 사용되는 종류는 크게 일곱 가지 — 프레스 브레이크, 판금 절곡기, 파이프·튜브 벤딩기, 판재 롤링기, 프로파일 벤딩기, CNC 와이어 벤딩기, 패널 벤더 — 이며, 어떤 장비가 맞는지는 브랜드나 톤수가 아니라 소재의 형태, 두께, 최소 벤딩 반경, 각도 공차, 생산량이라는 다섯 가지 조건이 결정합니다.

이 가이드는 각 장비가 어떻게 작동하는지, 벤딩 품질을 실제로 좌우하는 금형 구성은 무엇인지, 유압식과 CNC 중 무엇을 선택해야 하는지, 그리고 구매 전 반드시 확정해야 할 사양은 무엇인지를 순서대로 다룹니다. 엔지니어, 구매 담당자, 작업장 운영자가 판금 가공 라인에 맞지 않는 장비를 구매하는 비용이 큰 실수를 줄이는 것이 목적입니다.

자동 벤딩 장비 시장 규모는 2022년 약 21억 7천만 달러로 평가되었으며, 2032년에는 33억 7천만 달러에 이를 것으로 전망됩니다. 성형 속도, 반복 정밀도, 불량률에 대한 요구가 높아진 결과입니다.

최고의 판금 가공기 중 하나를 더 자세히 알아보고 싶다면, 이 영상을 놓치지 마세요!

금속 절곡기란? 정의, 기능 및 산업적 용도

금속 절곡기는 금속 소재를 절단하지 않고, 제어된 힘·회전·가이드 금형을 적용하여 가공물을 지정된 각도, 반경, 곡선 또는 형상으로 변형시키는 산업용 성형 장비입니다. 간단히 말해 평판, 판재, 파이프, 튜브, 와이어 또는 구조용 형강을 소성 변형을 통해 원하는 형태로 가공하며, 원래라면 여러 번의 절단과 판금 용접이 필요했을 부품을 한 번에 만들 수 있게 해줍니다.

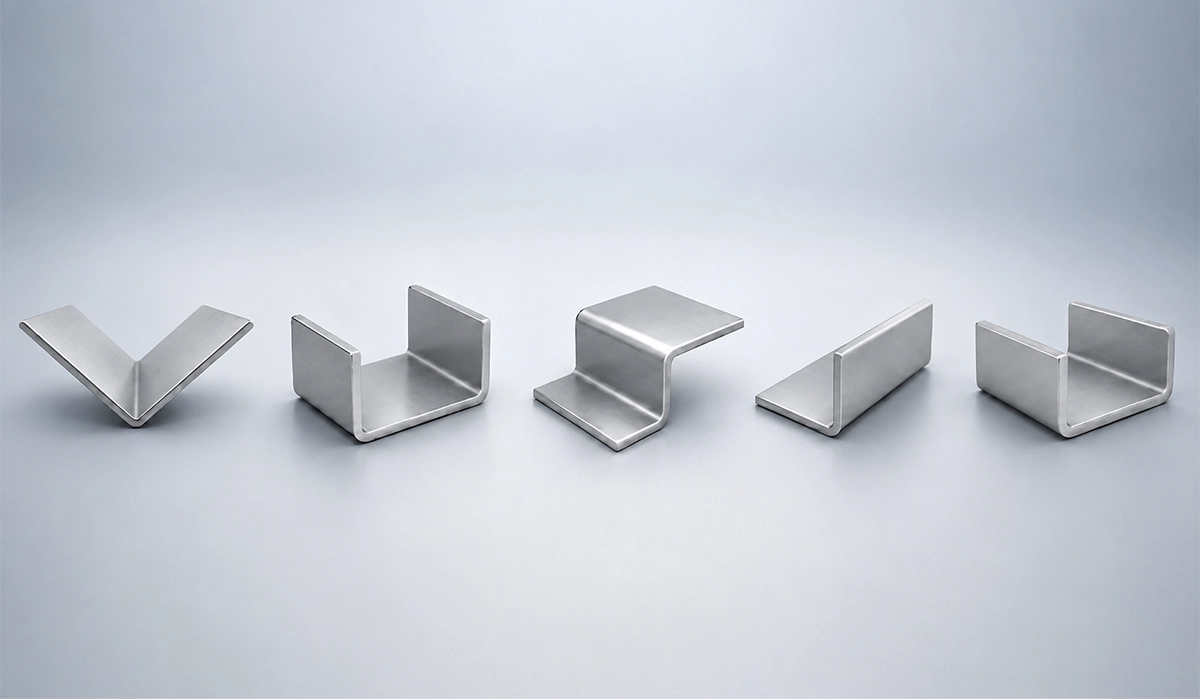

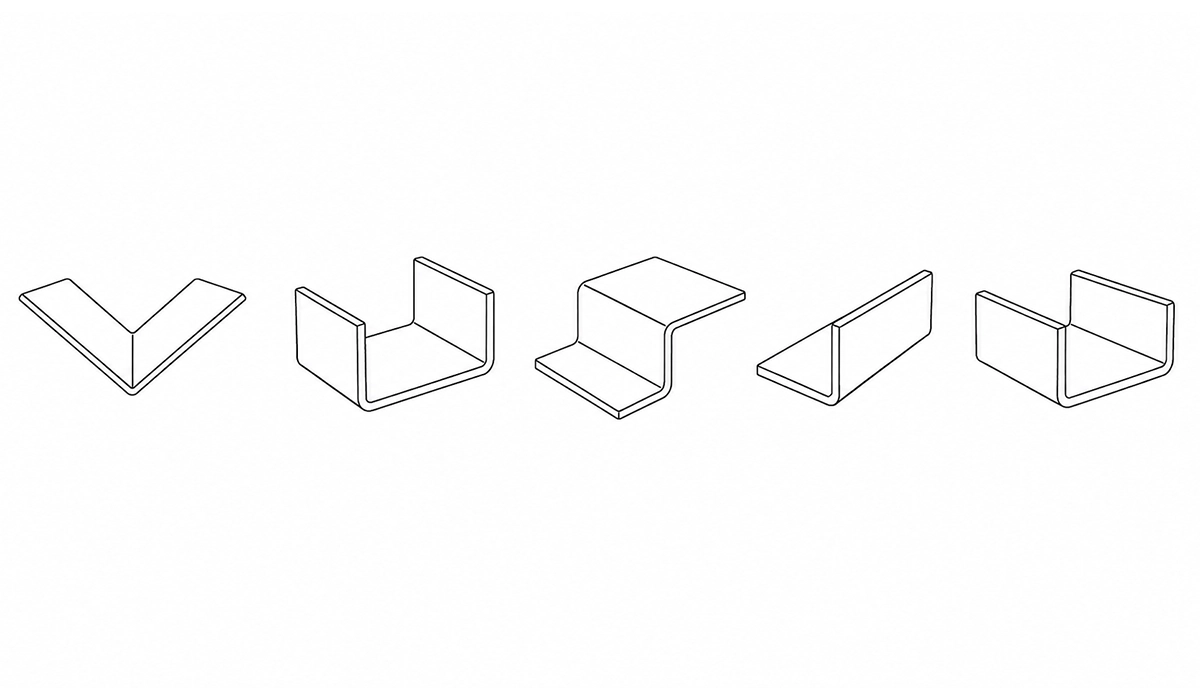

가공 업체들이 금속 절곡기로 생산하는 대표적인 제품은 다음과 같습니다.

• 브래킷, 외함 및 전기 패널
• 프레임, 레일 및 구조용 지지대
• 실린더, 탱크 및 압력용기 셸
• 엘보, 배기관 및 유체 배관
• 덕트, 파사드 패널 및 HVAC 부품

장비 종류에 따라 가공물을 누르거나, 접거나, 롤링하거나, 늘리거나, 둥글게 성형하거나, 펀칭할 수 있습니다. 그 결과 현대식 절곡 시스템은 제조업, 건설, 자동차, 오일 및 가스, 항공, 조선, HVAC, 가전제품 생산 전반에서 판금 가공을 지원하며, 금속 절곡기는 모든 가공 작업장에서 가장 필수적인 장비군 중 하나로 자리 잡고 있습니다.

금속 절곡기는 어떻게 작동하는가? 소성 변형의 원리

작동 원리를 이해하려면 먼저 물리적 원리부터 살펴볼 필요가 있습니다. 모든 벤딩 작업은 하나의 원리에 기반합니다. 장비는 금속이 항복점을 넘도록 충분한 힘을 가해야 합니다. 항복점이란 소재가 원래 형상으로 되돌아가지 않고 영구적으로 변형되기 시작하는 한계점을 의미합니다.

벤딩 공정은 세 단계로 진행됩니다.

1. 탄성 변형 — 장비가 초기 압력을 가합니다. 이 단계에서 금속은 휘어지지만, 힘을 제거하면 아직 원래 형상으로 되돌아갈 수 있습니다.
2. 소성 변형 — 항복점을 초과하면 소재의 내부 결정 구조가 영구적으로 재배열됩니다. 외측부는 늘어나 인장력을 받고, 내측부는 압축됩니다. 이 과정을 통해 가공물이 새로운 각도를 유지하게 됩니다.
3. 스프링백 보정 — 힘이 제거된 후 금속은 일부 탄성을 회복하면서 약간 원래의 평평한 방향으로 되돌아가려 합니다. 잘 설계된 금속 절곡기는 이 스프링백을 고려해 계산된 양만큼 더 굽힘으로써 최종 형상이 목표 각도와 일치하도록 합니다.

장비 종류에 따라 힘을 전달하는 방식은 다릅니다. 프레스 브레이크는 펀치를 V-다이 안으로 밀어 넣습니다. 파이프 벤딩기는 가공물을 고정 다이를 중심으로 회전시킵니다. 판재 롤링기는 판재를 3개 또는 4개의 롤러 사이로 통과시킵니다. 와이어 벤딩기는 서보 제어를 통해 와이어를 이송하고 회전시킵니다. 하지만 모든 경우에 핵심 역할은 동일합니다. 소재의 항복점을 넘기고, 스프링백을 제어하며, 반복 생산되는 부품의 공차를 유지하는 것입니다.

현대식 CNC 절곡 시스템은 이 전체 과정을 자동화합니다. 소재 특성을 측정하고, 오버벤딩 값을 계산하며, 백게이지 위치를 조정하고, 실시간으로 각도를 검증합니다. 이 때문에 오늘날 대량 금속 성형 분야에서는 CNC 장비가 널리 사용되고 있습니다.

국내 작업장의 안전 요구사항은 한국산업안전보건공단의 기술지침에서 확인할 수 있습니다.

금속 절곡기의 발전 과정: 수작업 단조에서 CNC 절곡 시스템까지

금속 벤딩은 수작업으로 시작되었습니다. 청동기 시대와 초기 철기 가공 시기에는 작업자가 망치, 모루, 열, 기본적인 고정 지그를 사용하여 금속을 성형했습니다. 이후 산업혁명은 판금 가공 방식을 크게 변화시켰습니다. 18세기 말 존 윌킨슨의 역회전 압연기는 판재 생산을 기계화하는 데 기여했고, 이를 통해 보다 일관된 벤딩 작업이 가능해졌습니다.

1875년경에는 작업장에서 최초의 “판금 벤딩 브레이크”, 즉 “접이식 작업대”가 사용되었습니다. 이러한 도구는 순수한 수작업 성형을 가이드가 있는 기계식 레버 방식으로 대체했습니다. 이후 유압 실린더가 도입되면서 벤딩 힘이 증가하고 작업자의 부담이 줄어들었습니다. 전기화는 속도와 제어 성능을 더욱 향상시켰습니다. 20세기 중반에는 수치제어 기술이 금속 가공 장비에 적용되기 시작했고, 1980년대와 1990년대에는 CNC 프레스 브레이크가 작업 현장의 표준 장비로 자리 잡았습니다. 오늘날 완전 자동 더블 벤딩 시스템은 컴퓨터 수치제어, 센서, 자동 공구 교환, 오프라인 프로그래밍을 결합하여 금속 성형 역사상 가장 빠르고 정밀한 절곡 시스템을 구현하고 있습니다.

금속 절곡기의 핵심 구성 요소: 벤딩 품질을 결정하는 금형

프레스 브레이크, 튜브 벤더, 패널 폴더 등 모든 금속 절곡기는 벤딩 품질을 결정하는 금형 구성에 의존합니다. 이 금형은 장비의 톤수나 베드 길이 같은 표면적인 사양보다 실제 품질에 더 큰 영향을 미칩니다. 장비를 비교하는 구매자는 프레임 크기만 볼 것이 아니라, 완성된 부품이 검사 기준을 통과할 수 있는지를 결정하는 다섯 가지 구성품에 주목해야 합니다. 바로 벤드 다이, 클램프 다이, 압력 다이, 와이퍼 다이, 맨드릴입니다. 각 구성품은 반경 정확도, 표면 품질, 주름 방지, 튜브 찌그러짐 방지에서 고유한 역할을 수행하며, 이 중 어느 하나라도 약하면 전체 시스템의 성능이 저하됩니다.

벤드 다이(반경 다이): 모든 곡선을 형성하는 핵심 공구

벤드 다이는 반경 다이라고도 하며, 벤딩의 중심선 반경을 제어합니다. 로터리 드로우 벤딩 방식에서는 장비가 금형을 회전시키면서 튜브나 파이프가 이 다이를 따라 감기듯이 굽혀집니다. 다이의 홈은 가공물의 형상과 정확히 맞아야 합니다. 소재에 비해 반경이 너무 작으면 외측 벽이 얇아지거나 균열이 발생할 수 있습니다. 따라서 작은 반경으로 정밀하게 벤딩해야 하는 작업에서는 정확한 다이 선정이 매우 중요합니다.

용어 정의에 대한 보다 자세한 설명은 미스미 기술 자료에서도 확인할 수 있습니다.

클램프 다이: 벤딩 중 소재 미끄러짐 방지

클램프 다이는 가공물을 벤드 다이에 밀착시켜 고정하는 역할을 합니다. 벤딩 암이 회전을 시작할 때 소재가 미끄러지는 것을 방지합니다. 이 기능은 소재의 강도가 높거나 표면이 연마 처리되어 매끄러운 경우 특히 중요합니다. 예를 들어 스테인리스강 파이프는 클램프 압력, 고정 길이 또는 홈 접촉 상태가 적절하지 않으면 쉽게 미끄러질 수 있습니다. 안정적인 클램핑은 반복 정밀도를 향상시키고 최종 벤딩 각도를 안정적으로 유지합니다.

압력 다이: 매끄럽고 일정한 벤딩 형상 유지

압력 다이는 튜브의 직선 구간을 지지하고, 소재가 벤드 다이의 윤곽을 따라 이동하도록 안내합니다. 쉽게 말해 소재가 끌리거나 비틀리지 않고 부드럽게 움직이도록 잡아주는 안정적인 손과 같은 역할입니다. 압력 다이만으로 벤딩 반경이 결정되지는 않습니다. 그러나 접촉 압력을 제어하고 변형을 줄여주기 때문에, 최종 벤딩 형상이 일정하게 유지되도록 하는 데 중요한 역할을 합니다.

와이퍼 다이: 얇은 소재의 내측 반경 주름 방지

와이퍼 다이는 벤드 다이의 접선 지점 바로 뒤에 위치합니다. 주요 역할은 내측 반경에 주름이 발생하는 것을 방지하는 것입니다. 작은 반경으로 벤딩할 때 내측 벽은 압축을 받으며 변형이 발생할 수 있는데, 와이퍼 다이가 이러한 압축 구간을 지지합니다. 박판 튜브, 외관 품질이 중요한 부품, 항공우주 분야의 튜브 작업에는 정밀하게 맞춰진 와이퍼 다이가 필요한 경우가 많습니다.

맨드릴: 튜브 찌그러짐과 타원화를 방지하는 내부 지지 공구

맨드릴은 벤딩 중 튜브 내부를 지지하는 공구입니다. 이를 통해 튜브의 찌그러짐, 타원화, 과도한 벽 두께 감소를 방지합니다. 맨드릴은 얇은 벽 두께의 튜브나 작은 반경의 벤딩 작업에서 특히 중요합니다. 예를 들어 작은 반경으로 굽혀지는 배기관 튜브는 내부 지지가 없으면 납작하게 변형될 수 있습니다. 올바른 맨드릴 위치, 표면 조도, 윤활은 마찰 저항을 줄이고 부품 품질을 향상시킵니다.

국내 가공 기술의 배경과 과제는 KISTI 연구 보고서에 정리되어 있습니다.

금속 절곡기의 7가지 주요 종류와 적용 분야

모든 금속 절곡기가 동일한 가공 문제를 해결하는 것은 아닙니다. 적합한 장비 종류는 소재의 형태 — 판금, 판재, 파이프, 형강 또는 와이어 — 에 따라 달라지며, 소재 두께, 생산량, 부품 형상, 공차 요구사항에도 영향을 받습니다.

아래에서는 현대 가공 산업에서 사용되는 7가지 주요 종류를 정리합니다. 브랜드, 톤수, 가격을 비교하기 전에 이 섹션을 활용하여 실제 생산하려는 부품 구성에 맞는 장비 종류를 먼저 선정하는 것이 좋습니다.

① 프레스 브레이크 — 판금 절곡 작업에 가장 널리 쓰이는 장비

프레스 브레이크는 전 세계 가공 작업장에서 가장 일반적으로 사용되는 금속 절곡기입니다. 상부 펀치를 하부 V-다이에 제어된 힘으로 밀어 넣어 판금을 성형하며, 브래킷, 채널, 커버, 전기 외함, 캐비닛, 구조용 부품에 필요한 선명한 직선 벤딩을 구현합니다.

시장에서 주로 사용되는 구성은 두 가지입니다.

• 유압식 프레스 브레이크 — 높은 가압력, 폭넓은 소재 대응 능력, 비교적 낮은 초기 도입 비용을 제공합니다. 다품종 작업을 수행하는 가공 업체에 적합합니다.
• CNC 프레스 브레이크 — 프로그램 가능한 백게이지, 저장된 벤딩 순서, 자동 크라우닝, 실시간 각도 보정 기능을 제공하며, 대량 생산 및 엄격한 공차가 요구되는 작업에 적합합니다.

프레스 브레이크는 철강, 스테인리스강, 알루미늄 판금, 구리 소재를 반복적으로 정밀하게 가공할 수 있습니다. 이 때문에 판금 절곡용 장비를 찾는 구매자들은 거의 항상 프레스 브레이크부터 검토합니다. 롤링 곡선이 아니라 선명한 각도 벤딩이 필요한 부품이라면, 다른 어떤 장비도 프레스 브레이크만큼 우수한 범용성과 비용 효율성을 제공하기 어렵습니다.

② 판금 절곡기 — 산업용 패널을 위한 고하중 장비

판금 절곡기는 작업대, 하부 다이, 펀치, 클램핑 샤프트, 폴딩 암을 사용하여 평판 소재를 특정 산업용 형상으로 성형하도록 설계된 장비입니다. 소형 수동 판금 브레이크와 달리, 산업용 판금 절곡기는 더 높고 정밀하게 제어된 힘을 적용하므로 더 큰 가공물을 처리하고 긴 벤딩 라인에서도 안정적인 각도를 유지할 수 있습니다.

이 장비는 HVAC, 캐비닛 생산, 가전제품 패널, 덕트 제작, 일반 가공 분야에서 사용됩니다. 하나의 접힌 블랭크가 여러 개의 용접 조립품을 대체할 수 있으므로 절단과 판금 용접 공정을 줄이는 데도 도움이 됩니다. 다만 장비는 판재 폭, 소재 강도, 두께에 맞게 선정되어야 합니다. 경량 판금 벤더로는 두꺼운 판재를 처리할 수 없으며, 처짐, 각도 제어 불량, 금형의 조기 마모가 발생할 수 있습니다.

③ 파이프 및 튜브 벤딩기 — 원형 및 중공 형상의 정밀 성형

파이프 벤딩기는 원형 파이프, 사각 튜브, 직사각형 프로파일, 경우에 따라 특수 단면 소재를 성형합니다. 스테인리스강, 철, 구리, 알루미늄, 티타늄, 탄소강 등 연성이 있는 금속을 가공할 수 있습니다. 많은 튜브 벤더 시스템은 보조 금형을 구성할 경우 스웨이징, 플레어링, 크림핑, 단부 성형 작업도 지원합니다.

주요 비교 대상은 프레스 브레이크입니다. 프레스 브레이크는 평판을 직선 방향으로 벤딩하지만, 파이프 또는 튜브 벤딩기는 중공 형상이 찌그러지지 않도록 반경을 따라 제어하면서 굽힙니다. 따라서 이 장비는 핸드레일, 프레임, 배기 시스템, 유체 배관, 가구, 교량, 고속도로, 철도 인프라, 건축 설비 분야에 필수적입니다. 튜브 벽이 얇거나 벤딩 반경이 작을 경우 맨드릴 벤딩을 적용하면 품질을 향상시킬 수 있습니다.

④ 판재 롤링기 — 실린더 및 압력용기를 위한 연속 곡률 성형

판재 롤링기는 평판을 실린더, 콘, 아크, 대반경 곡선 형상으로 성형합니다. 많은 장비는 피라미드 구조 또는 3롤 구조를 사용하며, 4롤 시스템은 더 빠른 클램핑과 프리벤딩 기능을 추가로 제공합니다. 상부 롤러 또는 측면 롤러의 위치를 조정하여 곡률을 제어하며, 이는 국부적인 벤딩을 만드는 프레스 브레이크와 다른 방식입니다.

이 차이는 탱크, 사일로, 덕트, 압력용기, 구조물 제작에서 중요합니다. 프레스 브레이크는 각진 벤딩을 만들고, 롤 벤딩기는 연속적인 곡률을 만듭니다. 일부 장비는 양면 프리 클램핑 기능을 포함하여 평평하게 남는 끝단을 줄이고 생산성을 향상시킵니다. 따라서 판재 롤링기는 원통형 셸, 곡면 패널, 두꺼운 판재 부품에 적합합니다.

⑤ 프로파일 및 섹션 벤딩기 — I빔, 채널 및 구조용 강재 성형

프로파일 벤딩기 또는 섹션 벤더는 평판이 아닌 구조용 프로파일을 벤딩하는 장비입니다. I빔, H빔, 채널, 앵글, 평철, 사각 튜브, 원형 튜브, 특수 압출 형상을 가공할 수 있습니다. 일반적으로 세 개의 구동 롤이 회전하면서 프로파일에 압력을 가하는 방식으로 작동합니다.

용어 정의에 대한 보다 자세한 설명은 미스미 기술 자료에서도 확인할 수 있습니다.

이 장비는 건설, 중공업, 건축 철골, 난간, 온실 구조물, 교량, 곡선 프레임 제작에 사용됩니다. 핵심 과제는 단면의 하중 지지 형상을 유지하는 것입니다. 금형이 적절하지 않으면 프로파일이 비틀리거나, 플랜지가 변형되거나, 표면에 자국이 생길 수 있습니다. 따라서 구매자는 단면계수, 최소 반경, 롤 금형, 구동 토크, 그리고 장비가 “약축 방향”과 “강축 방향” 벤딩을 모두 수행할 수 있는지 확인해야 합니다.

⑥ CNC 와이어 벤딩기 — 자동화된 2D 및 3D 와이어 성형

와이어 벤딩기는 와이어, 로드, 스트립을 2D 및 3D 형상으로 성형합니다. CNC 방식은 코일 형태의 와이어 또는 정해진 길이로 절단된 바 소재를 공급받아 곧게 편 뒤 벤딩하고, 프로그램 제어에 따라 절단합니다. 서보 축이 벤딩 각도, 이송 길이, 회전, 공구 움직임을 제어합니다.

이 장비는 가구 부품, 자동차 클립, 가전제품 랙, 스프링 생산, 디스플레이 스탠드, 와이어 바스켓, HVAC 부품에 적합합니다. 작업자가 프로그램을 저장하고 불러올 수 있으므로 소량 생산에도 대응할 수 있습니다. 수동 지그와 비교하면 CNC 와이어 성형은 반복 정밀도를 향상시키고 시행착오에 의한 셋업 시간을 줄여줍니다. 다만 와이어 직경, 인장강도, 벤딩 반경, 표면 자국은 여전히 장비 선정에 영향을 미치는 제한 요소입니다.

⑦ 폴딩기 및 패널 벤더 — 대량 판금 성형 장비

금속 폴딩기는 흔히 패널 벤더라고도 하며, 패널을 클램핑한 상태에서 벤딩 블레이드가 위아래로 움직이며 판재를 성형합니다. 이는 램이 펀치를 다이에 밀어 넣는 프레스 브레이크 방식과 다릅니다. 패널 벤딩은 대형 패널, 짧은 플랜지, 좁은 형상, 여러 번의 벤딩이 필요한 복잡한 부품에 적합합니다.

패널 벤더는 대량 생산되는 외함, 파사드, 캐비닛, HVAC, 가전제품 생산에 적합합니다. 반복 생산되는 동일 부품에서 작업자 취급을 줄이고 일관성을 향상시킵니다. 다만 단순한 프레스 브레이크보다 가격이 높을 수 있으며, 자동 폴딩에 적합한 부품 설계가 필요할 수 있습니다. 따라서 구매 전에 부품군, 배치 크기, 작업 전환 필요성을 비교해야 합니다.

유압식 절곡기와 CNC 절곡기: 어떤 구동 방식을 선택해야 하는가?

유압식과 CNC의 비교는 일반적으로 강한 힘과 단순성, 그리고 프로그램 기반 정밀성 중 무엇을 우선할 것인지의 문제입니다. 유압식 절곡기는 유체 동력을 사용하여 램, 롤러, 금형을 움직입니다. 강한 성형력을 제공하고 다양한 소재에 대응할 수 있으며, 초기 비용이 비교적 낮은 경우가 많습니다. 그러나 작업자는 더 많은 셋업 단계, 수동 조정, 벤딩 보정을 관리해야 합니다.

CNC 절곡기는 프로그램 명령, 모터 구동 축, 백게이지 이동, 저장된 벤딩 순서를 사용합니다. 이를 통해 셋업 시간이 줄어들고 반복 정밀도가 향상되며, 특히 반복 주문에 유리합니다. 작업자가 소재별 프로그램과 스프링백 보정값을 저장할 수 있기 때문에 철강 및 알루미늄 판금 작업에서도 도움이 됩니다. 다만 CNC 장비는 가격이 더 높고, 더 엄격한 유지관리 기준이 필요하며, 숙련된 프로그래밍 지원이 요구될 수 있습니다.

소량, 다품종 수리 작업 또는 일반 가공 작업장에서는 유압식 장비가 실용적인 가치를 제공할 수 있습니다. 반면 대량 생산, 엄격한 공차, 복잡한 다중 벤딩 부품의 경우 CNC 자동화는 더 빠른 셋업, 낮은 불량률, 반복 가능한 각도 제어를 통해 부품당 비용을 낮추는 경우가 많습니다.

주요 제조 산업 분야에서의 금속 절곡기 적용

산업용 절곡 장비는 중대형 구조물 제작부터 정밀 제조 공정까지 폭넓게 활용됩니다. 자동차 공장에서는 프레스 브레이크, 튜브 벤더, 롤 성형 시스템을 사용하여 섀시 부품, 차체 패널, 브래킷, 시트 프레임, 배기관을 제작합니다. 건설 분야의 가공 업체는 구조용 빔, 난간, 덕트, 파사드 패널, 지붕 구성품을 성형합니다. 항공우주 및 항공 분야 공급업체는 덕트, 튜브 조립품, 브래킷, 동체 관련 부품에 제어된 벤딩을 적용합니다.

주요 사용 산업은 다음과 같습니다.

• 자동차
• 건설
• 항공우주 및 항공
• 오일 및 가스
• 조선
• 경공업 제조

오일 및 가스 분야의 제작 업체는 파이프 벤더와 판재 롤링기를 사용하여 배관, 스키드 프레임, 압력용기 셸을 제작합니다. 조선소에서는 선체 판재, 배관 시스템, 사다리, 구조 보강재를 성형합니다. 경공업 제조 분야에서는 판금 절곡기와 패널 벤더를 사용하여 가구, 가전제품, 외함, 디스플레이 집기, 캐비닛을 제작합니다. 각 산업 분야에서 우수한 벤딩 품질은 용접 시간, 조립 오차, 재작업, 소재 낭비를 줄이는 데 기여합니다.

적합한 금속 절곡기를 선택하는 방법: 실용적인 구매자 가이드

적합한 금속 절곡기를 선택하는 가장 좋은 방법은 카탈로그부터 볼 것이 아니라, 실제로 가공할 제품에서부터 시작하는 것입니다. 브랜드나 톤수를 검토하기 전에, 성공적인 구매 결정을 좌우하는 여섯 가지 사양을 먼저 정의해야 합니다.

1. 실제 생산에서 벤딩할 가장 두꺼운 소재
2. 생산 부품군에서 요구되는 가장 긴 벤딩 길이
3. 부품 형상에서 요구되는 가장 작은 벤딩 반경
4. 고객이 요구하는 각도 공차
5. 작업별 생산수량 및 규모
6. 사용 가능한 설치 공간 및 소재 취급 여유 공간

이 여섯 가지 수치가 확정되면 가공 능력, 금형 옵션, 구동 방식, 제어 수준, 안전 사양, 서비스 지원, 총소유비용을 자신 있게 비교할 수 있습니다. 이 단계를 생략하는 것은 필요하지 않은 성능에 과도하게 투자하거나, 반대로 부족한 장비를 구매해 18개월 이내에 장비 한계에 부딪히는 가장 흔한 원인입니다.

소재 종류 및 두께: 실제 최악 조건에 맞춘 장비 선정

먼저 가장 자주 벤딩하는 금속을 확인해야 합니다. 연강, 스테인리스강, 알루미늄, 구리, 티타늄, 탄소강은 각각 다른 특성을 보입니다. 두께와 인장강도는 톤수, 프레임 크기, 금형 하중, 스프링백을 결정합니다. 얇은 알루미늄 판금을 벤딩하는 작업장과 두꺼운 스테인리스 판재를 벤딩하는 작업장은 서로 다른 구성이 필요합니다. 항상 가장 쉬운 소재가 아니라 현실적으로 예상되는 가장 까다로운 작업을 기준으로 장비를 선정해야 합니다.

벤딩 반경 및 각도 요구사항: 형상에 맞는 방법 선정

작은 반경은 더 정밀한 금형과 더 높은 제어 수준을 요구합니다. 튜브는 맨드릴 벤딩이 필요할 수 있고, 판금은 정확한 펀치와 다이, 크라우닝, 각도 보정이 필요할 수 있습니다. 큰 반경은 프레스 브레이크보다 롤 벤딩 또는 판재 롤링에 더 적합한 경우가 많습니다. 또한 부품에 에어 벤딩, 바텀밍, 코이닝, 로터리 드로우 벤딩, 연속 롤링 중 어떤 방식이 필요한지도 확인해야 합니다. 각 방식은 스프링백을 제어하는 방법이 서로 다르며, 판금 절곡 규격을 먼저 확정해두면 금형 선정이 훨씬 수월해집니다.

생산량: 유압식의 유연성이 유리한 경우와 CNC가 유리한 경우

소량 생산 작업장은 자동화보다 유연성이 더 중요한 경우가 많습니다. 유압식 프레스 브레이크는 다품종 작업, 수리 작업, 혼합 소재 가공에 적합할 수 있습니다. 대량 생산 작업장은 CNC 제어, 자동 백게이지, 저장 프로그램, 패널 벤딩 자동화의 이점을 얻을 수 있습니다. 반복 주문에서는 빠른 셋업이 큰 장점이 됩니다. 복잡한 부품군 역시 오프라인 프로그래밍과 공구 라이브러리의 이점을 얻습니다. 시험 벤딩과 작업자 의존도를 줄여주기 때문입니다.

설치 공간 및 전체 예산: 장비 가격 이상의 요소

대형 판재 롤링기, 프로파일 벤딩기, 장축 프레스 브레이크는 충분한 설치 공간, 소재 취급 여유 공간, 기초 공사 계획, 안전한 로딩 구역이 필요합니다. 예산에는 금형, 설치, 작업자 교육, 전기 공사, 유압 유지관리, 소프트웨어, 예비 부품, 향후 서비스 비용까지 포함해야 합니다. 금형 품질이 낮은 저가 장비는 빠른 셋업과 안정적인 지원을 제공하는 더 견고한 장비보다 부품당 비용이 오히려 더 높아질 수 있습니다.

금속 절곡기 안전 수칙 및 예방 정비 체크리스트

안전은 협착 지점에 대한 접근을 제어하는 것에서 시작됩니다. 작업자는 적절한 PPE를 착용하고, 성형 구역에 손을 넣지 않아야 하며, 가드 또는 감지식 안전장치를 사용하고, 위험한 풋 페달 사용 습관을 피해야 합니다. 대형 판재는 성형 중 들리거나 흔들릴 수 있으므로, 안전한 작업 위치는 제어 시스템만큼 중요합니다. 유지관리는 정밀도도 보호합니다. 마모된 다이, 오염된 금형, 부족한 유압유, 정렬이 맞지 않는 백게이지는 고장보다 먼저 결함을 발생시킵니다.

주요 유지관리 항목은 다음과 같습니다.

• 매 교대 전 벤드 다이와 클램프 다이의 마모 또는 균열 여부를 점검합니다.
• 맨드릴과 벤딩 공구에는 적합한 드로잉 오일을 사용하여 윤활합니다.
• 유압유 레벨과 호스 상태를 매주 점검합니다.
• 공구 교체 후 CNC 백스톱 시스템을 재보정합니다.
• 각 작업 후 작업 구역의 칩과 이물질을 제거합니다.
• 6~12개월마다 전문 서비스 점검을 계획합니다.

결론: 적합한 금속 절곡기 선정은 전략적인 생산 결정

올바른 금속 절곡기를 선택하는 것은 단순한 구매 결정이 아니라 전략적인 생산 결정입니다. 최적의 선택은 소재 종류, 두께, 벤딩 반경, 각도 공차, 생산량, 설치 공간, 금형 요구사항, 예산에 따라 달라집니다. 실제 생산 부품 구성에 적합한 장비는 불량률을 줄이고, 셋업 시간을 단축하며, 반복 정밀도를 향상시키고, 장기적인 수익성을 보호합니다.

구매 전에는 장비 종류, 제어 시스템, 금형 패키지, 사후 지원, 총소유비용을 비교해야 합니다. 조사 단계에서 구체적인 사양 검토 단계로 넘어가려면 제품 카탈로그를 확인하고, 기술 견적을 요청하거나, 소재·부품 도면·생산 목표에 대해 벤딩 전문가와 상담하는 것이 좋습니다.
