패널 제작에서 정확한 부스바 벤딩 계산이 중요한 이유
실무에서 구리 부스바의 벤딩 및 절단 길이를 계산하는 것은 단순히 도면상 보기 좋게 정리하는 문제가 아닙니다. 이는 완성된 부스바가 단자에 정확히 맞게 체결되는지, 절연물 위에 바르게 안착되는지, 그리고 조립체에 무리한 힘을 가하지 않고 외함 내부에 제대로 들어맞는지를 결정합니다.
구리 부스바는 작은 치수 오차를 흡수하기 위해 경로를 조정할 수 있는 케이블과 달리, 형태가 고정된 강체 도체입니다. 따라서 벤딩 전 절단 길이가 잘못되면 대부분 재작업, 스크랩 또는 접속부의 기계적 응력으로 이어집니다.
이 점은 수배전반에서 특히 중요합니다. 치수 관리가 연면거리, 이격거리 및 IEC 61439에 따른 조립체 검증을 뒷받침하기 때문입니다. 작업대 위에서는 “대충 맞는” 것처럼 보이는 부스바도, 완성된 패널 안에서는 부적합할 수 있습니다.
우수한 부스바 가공 계산은 반복 정밀도도 향상시킵니다. 접선 지점, 벤딩 반경 및 절단 길이를 제대로 관리하면 수동 작업장과 CNC 작업장 모두 조립 맞춤 시간을 줄이고, 접촉부의 신뢰성을 유지하며, 원자재 구리 부스바의 낭비를 줄일 수 있습니다.
부스바 벤딩 계산을 시작하기 전에 알아야 할 핵심 개념
부스바 절단 길이 계산식을 적용하기 전에, 먼저 작업에서 사용하는 용어를 명확히 정리해야 합니다. 전개 길이, 평면 길이, 블랭크 길이, 벤딩 전 길이는 서로 관련된 용어이지만, 모든 사람이 동일한 기준점에서 치수를 측정할 때만 일관되게 사용할 수 있습니다.
국내 도면에서는 동일한 내용이 KS B ISO 2768-1로 채택되어 사용되며, 개별 공차 지시가 없는 선 치수와 각도 치수의 허용차를 규정합니다. 표준 상세 정보는 국가표준 포털에서 열람할 수 있습니다.
구리 부스바 벤딩 계산에서는 세 가지 개념이 결과를 좌우합니다. 바로 중립축, 내측 벤딩 반경, 그리고 직선 구간을 벤딩 중심선이 아니라 접선점까지 측정하는 방식입니다.
또한 벤딩 여유와 벤딩 차감값을 구분해야 합니다. 두 용어는 동일한 벤딩을 서로 다른 전개 방식에서 설명하는 개념이며, 올바르게 적용하면 둘 다 동일한 절단 길이에 도달할 수 있습니다.
마지막으로 구리 부스바의 재질 상태도 중요합니다. 연질 어닐링 동과 경질 인발 동은 동일하게 반응하지 않으며, 작은 반경 벤딩과 큰 반경 벤딩도 서로 다르게 반응합니다. 따라서 K-factor, 최소 반경 및 스프링백은 서로 연관되어 함께 고려해야 합니다.
구리 부스바 벤딩에서의 중립축과 K-factor
평평한 구리 부스바가 벤딩될 때, 내측 면은 압축되고 외측 면은 늘어납니다. 그 사이에는 길이가 변하지 않고 방향만 바뀌는 층이 존재하는데, 이를 중립축이라고 합니다. K-factor는 이 중립축의 위치를 소재 두께에 대한 비율로 나타낸 값이며, 내측 면을 기준으로 측정합니다.
K-factor가 구리 부스바 벤딩 길이 계산에 어떤 영향을 미치는지 궁금한 경우, 답은 간단합니다. K-factor가 낮을수록 벤딩 여유는 짧아지고, K-factor가 높을수록 벤딩 여유는 길어집니다. 아래 값은 실무에서 사용할 수 있는 시작 기준일 뿐, 고정된 표준은 아닙니다. 실제 사용하는 금형과 장비로 시험 벤딩을 수행하여 확인해야 합니다.
| 구리 등급 | 소재 상태 | r/t 비율 | 일반적인 K-factor |
|---|---|---|---|
| ETP Cu R220 | 연질 / 어닐링 | r/t < 1 | 0.33 |
| ETP Cu R220 | 연질 / 어닐링 | r/t 1-3 | 0.40 |
| ETP Cu R220 | 연질 / 어닐링 | r/t > 3 | 0.50 |
| ETP Cu R290 | 반경질 | r/t < 1 | 0.33 |
| ETP Cu R290 | 반경질 | r/t 1-3 | 0.38 |

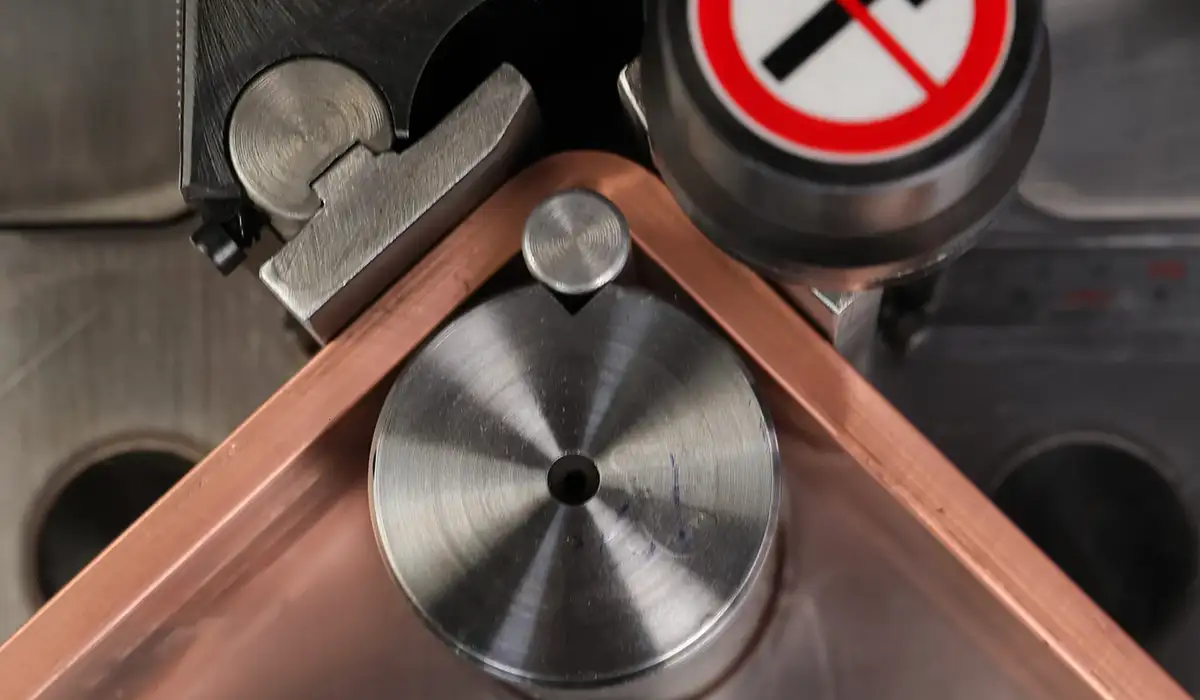

구리 부스바의 내측 벤딩 반경
내측 벤딩 반경은 벤딩 시 압축을 받는 면에서 측정하며, 모든 부스바 벤딩 여유 계산에서 가장 중요한 입력값 중 하나입니다. 반경이 너무 작으면 외측부에 균열이 발생할 수 있고, 반경이 너무 크면 완성된 부스바가 의도한 형상에서 벗어날 수 있습니다.
아래 표는 수배전반 패널용 구리 부스바의 최소 벤딩 반경을 정할 때 사용할 수 있는 실무적인 시작 기준입니다. 이후에는 실제 구리 재질 상태, 금형 세트 및 샘플 벤딩 결과를 기준으로 반드시 확인해야 합니다.
| 동 소재 상태 | 최소 내측 반경 |
|---|---|
| 연질 어닐링(R220) | 0.5 × t |
| 반경질(R290) | 1.0 × t |
| 경질 인발(R320) | 1.5 × t |
PAYAPRESS 구리 부스바 가공기는 패널 제작업체가 정확한 벤딩 계산을 통해 정밀하게 가공된 구리 부스바로 구현할 수 있도록 도와줍니다. 정확한 절단 길이는 벤딩 여유, 내측 반경, K-factor, 접선점 기준 측정 및 스프링백 제어에 따라 달라지기 때문에, PAYAPRESS의 신뢰성 있는 부스바 가공기를 사용하면 치수 반복 정밀도를 향상시키고 비용이 많이 드는 재작업을 줄일 수 있습니다. 이를 통해 제조업체는 단자에 정확히 맞고, 외함 내부에 적절히 배치되며, 전문적인 패널 제작에 필요한 기계적 정확도를 유지하는 부스바를 생산할 수 있습니다.
부스바 가공에서 벤딩 여유와 벤딩 차감값
벤딩 여유(BA, Bend Allowance)는 벤딩 구간에서 중립축이 이루는 호의 길이입니다. 벤딩 차감값(BD, Bend Deduction)은 동일한 전개 형상을 얻기 위해 두 외측 치수에서 빼는 값입니다. 하나는 더하는 방식이고, 다른 하나는 빼는 방식입니다.
부스바 가공에서 벤딩 여유와 벤딩 차감값의 차이에 대한 핵심은 다음과 같습니다. 동일한 각도, 반경, 두께 및 K-factor를 사용한다면 두 방식 모두 동일한 전개 길이에 도달합니다.
구리 부스바 벤딩 여유 계산식: 단계별 계산 방법
구리 부스바의 벤딩 및 절단 길이를 계산하는 방법은 벤딩을 외측 치수 기준으로 추정하는 것이 아니라, 중립축의 호 길이로 다루면 예측 가능해집니다. 대부분의 작업장에서 사용하는 핵심 관계식은 아래의 표준 벤딩 여유 계산식입니다.
BA = (π / 180) × Angle × (r + K × t)
여기서 Angle은 벤딩 각도, r은 내측 벤딩 반경, K는 K-factor, t는 소재 두께입니다. 물리적으로 이 계산식은 구리 부스바가 벤딩 구간을 따라 휘어지는 길이를 추정합니다.
부스바 전개 길이 또는 전체 절단 길이는 다음과 같이 구성됩니다.
전체 절단 길이 = 직선 구간 길이의 합 + 모든 벤딩 여유의 합
이 방식은 벤딩 전에 부스바 절단 길이를 계산하는 가장 신뢰성 있는 방법입니다.
국내 도면에서는 동일한 내용이 KS B ISO 2768-1로 채택되어 사용되며, 개별 공차 지시가 없는 선 치수와 각도 치수의 허용차를 규정합니다. 표준 상세 정보는 국가표준 포털에서 열람할 수
있습니다.
직선 구간은 항상 벤딩 중심이 아니라 접선점까지 측정해야 합니다. 이 한 가지 기준만 지켜도 부스바 도면 작업에서 많은 오류를 방지할 수 있습니다. 특히 90° 벤딩과 오프셋 벤딩에서 중요합니다.
| 변수 | 의미 | 단위 |
|---|---|---|
| BA | 벤딩 여유 | mm |
| Angle | 벤딩 각도 | 도 |
| R | 내측 벤딩 반경 | mm |
| K | K-factor | ㅡ |
| t | 두께 | mm |
계산 예제: 단일 90° 구리 부스바 벤딩 여유 계산
구리 부스바 90도 벤딩 여유 계산식을 단계별로 적용하기에 가장 명확한 예제입니다.
60 × 10mm ETP 구리 부스바, 연질 상태, 내측 반경 10mm, 90° 벤딩 1개, 그리고 직선 구간 길이 120mm와 80mm를 기준으로 하겠습니다.
r/t = 1.0이므로, 실무적인 시작 K-factor는 0.40으로 볼 수 있습니다.
값을 대입하면 다음과 같습니다.
BA = (π / 180) × 90 × (10 + 0.40 × 10) = 1.5708 × 14 = 21.99mm
작업장에서는 약 22mm로 반올림하여 사용할 수 있습니다.
부스바 절단 길이 계산은 다음과 같이 간단합니다.
120 + 22 + 80 = **222mm**
따라서 222mm가 벤딩 전에 절단해야 하는 블랭크 길이, 원자재 길이 또는 전개 길이입니다.
반올림은 마지막 단계에서만 수행해야 하며, 모든 직선 구간에 동일한 측정 기준을 적용해야 합니다. 접선점 기준 치수와 중심선 기준 치수를 혼용하는 것은 수배전반 조립 시 맞지 않는 부스바가 발생하는 흔한 원인입니다.
| 항목 | 값 |
|---|---|
| 부스바 규격 | 60 × 10mm |
| 동 등급 | ETP R220 |
| 내측 반경, r | 10mm |
| K-factor | 0.40 |
| 각도 | 90° |
| 직선 구간 A | 120mm |
| 직선 구간 B | 80mm |
| 벤딩 여유 | 21.99mm ≈ 22mm |
| 전체 절단 길이 | 222mm |
다중 벤딩이 있는 구리 부스바의 절단 길이 계산 방법
여러 번 벤딩되는 가공품에서도 계산 원리는 달라지지 않습니다. 부스바가 오프셋, 새들 형상 또는 대각선 경로를 형성하더라도, 절단 길이는 여전히 직선 구간 길이와 각 벤딩 구간의 벤딩 여유를 합산하여 계산합니다.
따라서 여러 벤딩이 있는 구리 부스바의 전개 길이를 계산하는 작업은 기하학 문제이면서 동시에 치수 관리 문제이기도 합니다. 각 벤딩은 조건이 다를 경우 고유한 각도, 반경 및 K-factor를 가져야 합니다.
작업 순서도 중요합니다. U-벤딩, Z-벤딩 및 복합 45° 레이아웃은 동일한 평판 두께를 사용할 수 있지만, 직선 구간 측정 방식이나 장비 세팅 순서는 서로 같지 않습니다.
여러 번 벤딩되는 부품의 경우, 템플릿이나 부스바 도면을 작성하는 데 시간을 투자할 가치가 있습니다. 특히 수동 작업과 CNC 작업에서 접선 표시 습관이 조금씩 다를 수 있기 때문에, 템플릿은 오류를 초기에 발견하는 데 도움이 됩니다.
2단 오프셋, Z-벤딩 부스바 절단 길이 계산
Z-벤딩은 서로 반대 방향으로 동일한 두 번의 벤딩을 적용하여 부스바를 좌우 또는 상하로 이동시키는 형상입니다. 저압 패널 설치를 위한 부스바 오프셋 벤딩 계산에서는 다음 공식을 사용합니다.
국내 적용 시에는 KS C IEC 61439-1(저압 배전반 및 제어반 — 제1부: 통칙)이 동일한 요구사항을 담고 있으므로, 부스바 치수 관리 결과가 조립체 검증 항목과 연결되는지 함께 확인하는 것이 좋습니다. 표준 정보는 이 자료에서 볼 수 있습니다.
**전체 길이 = 직선 구간 A + BA1 + 오프셋 직선 구간 + BA2 + 직선 구간 B**
예를 들어 60 + 22 + 30 + 22 + 40인 경우, 절단 길이는 **174mm**입니다.
U-벤딩, 이중 90° 구리 부스바 전개 길이 계산
U-벤딩은 세 개의 직선 구간 사이에 두 개의 90° 벤딩 여유를 더하는 방식입니다.
직선 구간 A = 50mm, 브리지 구간 = 40mm, 직선 구간 B = 50mm이고, 각 벤딩 여유가 22mm라면 전개 길이는 다음과 같습니다.
50 + 22 + 40 + 22 + 50 = **184mm**
45도 및 90도 각도에 대한 복합 부스바 벤딩 계산
45도 및 90도 각도에 대한 구리 부스바 벤딩 계산에서는 동일한 공식을 사용하고, Angle 값을 45로 바꾸면 됩니다. 앞서 사용한 내측 반경 10mm, 두께 10mm, K = 0.40을 적용하면 45° 벤딩의 BA는 약 11.0mm입니다. 이는 90° 값의 약 절반입니다. 다만 대각선 직선 구간 길이는 여전히 패널 형상에 따라 별도로 계산해야 합니다.
수배전반용 구리 부스바의 최소 벤딩 반경 및 소재 한계
벤딩 계산은 구리 부스바의 소재 한계 안에서만 의미가 있습니다. 내측 반경이 너무 작으면 외측 면에 미세 균열이나 균열이 발생할 수 있으며, 이는 기계적 품질과 장기적인 전류 전달 신뢰성을 모두 저하시킬 수 있습니다.
허용 반경은 재질, 두께 및 벤딩 방향에 따라 달라집니다. 연질 어닐링 동과 반경질 동의 차이는 하나의 판단 기준이며, 평면 방향 벤딩과 엣지 방향 벤딩의 차이도 또 다른 중요한 기준입니다. 엣지 방향 벤딩은 훨씬 더 큰 유효 반경이 필요하기 때문입니다.
적합한 부스바 가공기를 선정하면 이러한 생산 문제를 크게 줄이고, 여러 프로젝트에서 반복 정밀도를 향상시킬 수 있습니다. 실무적으로 설계자는 필요한 반경을 부스바 규격과 실제 사용 가능한 금형 세트에 맞춰야 합니다. 장비에는 5mm 또는 10mm 금형만 있는데 이론적으로 7mm 반경을 설계하면 불필요한 재작업이 발생할 수 있습니다.
아래 표는 직선 평부스바를 기준으로 한 실무적인 패널 제작 가이드입니다. 시작 기준으로 활용하되, 실제 사용할 구리 재질과 장비에서 반드시 검증해야 합니다.
| 바 두께 t, mm | 연질 동 R220 최소 r(mm) | 반경질 동 R290 최소 r(mm) |
|---|---|---|
| 5 | 2.5 | 5.0 |
| 6 | 3.0 | 6.0 |
| 8 | 4.0 | 8.0 |
| 10 | 5.0 | 10.0 |
| 12 | 6.0 | 12.0 |
| 15 | 7.5 | 15.0 |
구리 부스바 벤딩 시 스프링백: 발생 원인 및 보정 방법
스프링백은 하중이 제거된 후 벤딩 각도가 약간 벌어지는 탄성 회복 현상입니다. 작업 현장 기준으로 보면, 공칭 90°로 성형한 부스바가 하중 해제 후 약간 더 큰 내각으로 되돌아갈 수 있다는 의미입니다.
이 현상은 소재가 더 단단할수록, 그리고 반경 대비 두께 비율이 커질수록 더 크게 나타납니다. 그래서 경질 인발 동과 큰 반경 벤딩은 일반적으로 연질 동과 작은 반경 벤딩보다 더 많은 오버벤딩이 필요합니다.
시험 작업을 완전히 대체할 수 있는 단일한 범용 공식은 없습니다. 숙련된 제작업체는 장비, 금형 및 구리 재질별 경험값 표를 사용하고, 생산 소재를 가공하기 전에 샘플 벤딩으로 미세 조정합니다.
아래 표는 표준이 아니라 초기 오버벤딩 기준으로 보는 것이 안전합니다. 치수 정밀도가 중요한 경우에는 동일 생산 로트의 스크랩 소재로 먼저 시험해야 합니다.
| 동 소재 상태 | 초기 오버벤딩 기준 |
|---|---|
| 연질 / 어닐링 | 0.5°~1.5° |
| 반경질 | 1°~3° |
| 경질 인발 | 2°~4° |
정확한 절단 및 벤딩을 위한 구리 부스바 가공 팁
이론은 작업 현장의 기준이 엄격하게 지켜질 때만 구리 소재 절감으로 이어집니다. 일상적인 부스바 가공 계산 작업에서는 원자재를 절단하기 전에 아래 체크리스트를 활용하십시오.
– 벤딩 중심선만 표시하지 말고, 벤딩 접선선을 표시합니다.
– 부스바 도면 출도 전에 실제 금형 반경을 확인합니다.
– 부스바 폭과 두께에 대해 장비 가압력이 충분한지 확인합니다.
– 균열 시작점을 줄이기 위해 벤딩 전에 절단면을 디버링합니다.
– 완성된 모든 부스바에 방향과 회로 번호를 표시합니다.
– 벤딩이 세 번을 초과하는 부품은 종이 또는 골판지 템플릿을 제작합니다.
이 여섯 가지 습관은 계산식의 정확도를 실제 가공 반복 정밀도와 연결해 주기 때문에 중요합니다. 또한 도면 의도, 작업자 셋업, 패널 내부 최종 조립 상태 사이에서 흔히 발생하는 불일치를 줄여줍니다.
구리 부스바 가공에 적용되는 표준 및 참고 기준
부스바 가공의 모든 부분을 하나로 포괄하는 단일 표준은 없습니다. 실무에서는 소재 표준, 치수 표준, 일반 공차 및 조립체 표준을 조합하여 최종 결과를 관리합니다.
구리 바 소재 자체의 경우, EN 13601이 가장 직접적으로 관련된 현대적인 기준입니다. 이 표준은 전기용 구리 로드, 바 및 와이어의 조성, 전기적 특성, 치수 및 형상 공차를 규정합니다.
수배전반 규격과 오랫동안 사용되어 온 작업장 관행에서는 DIN 46433이 익숙한 참고 기준으로 남아 있습니다. 제작 치수 공차에는 ISO 2768-1이 일반적으로 사용됩니다. 완성된 조립체의 경우 IEC 61439-1이 구조와 검증을 규정합니다.
