Machine à cintrer les jeux de barres

Cintreuse cuivre

Machine multifonction pour jeux de barres

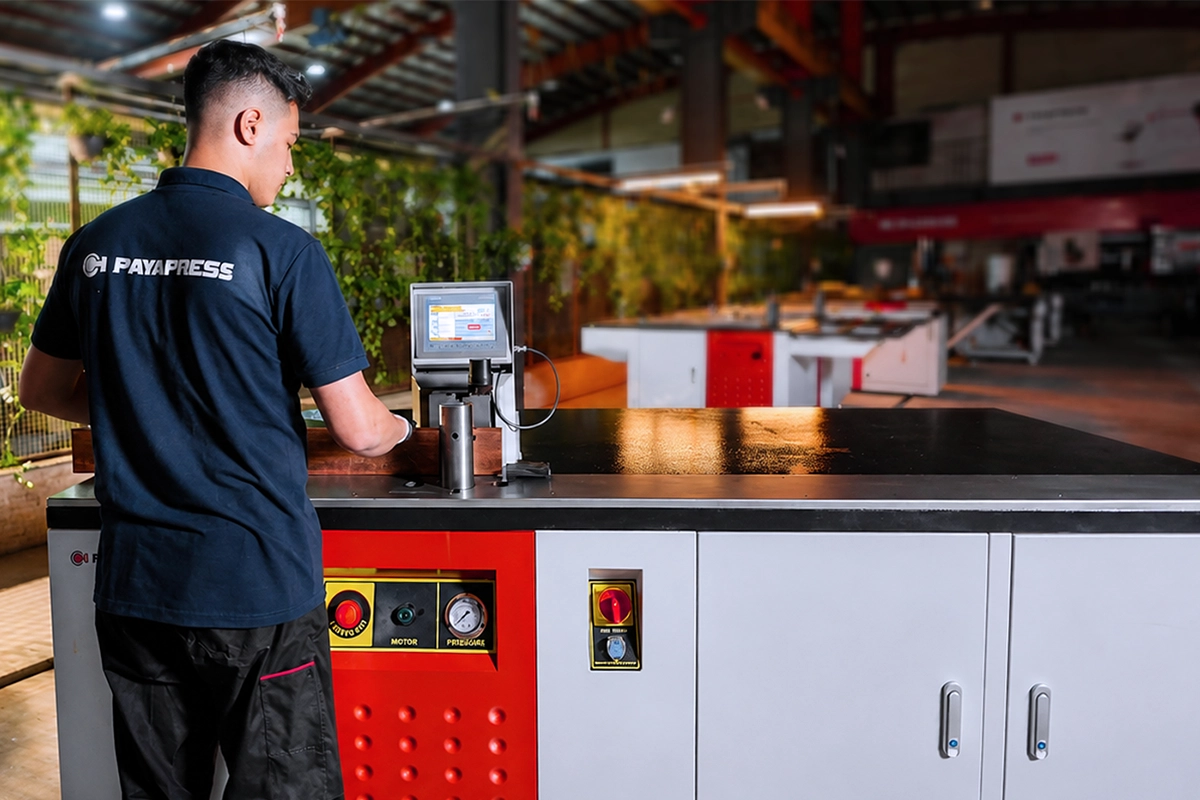

PAYAPRESS est un fabricant de machines pour jeux de barres expert, et cette machine permet de réaliser simultanément les trois opérations principales — cintrage, coupe et poinçonnage — avec un très haut niveau de précision, conformément aux standards internationaux.

Le poste de cintrage est équipé d’une règle numérique longitudinale, ou encodeur linéaire, qui mesure le déplacement du piston de cintrage. Chaque opération de cintrage peut ainsi être mesurée et enregistrée dans la mémoire de la machine, ce qui permet de reproduire des cintrages identiques sur les jeux de barres. La machine dispose également d’un système de compensation du retour élastique, conçu pour obtenir des cintrages particulièrement précis.

Le poste de coupe est quant à lui équipé d’un guide à centrage automatique, qui contribue à garantir une coupe propre et régulière. Ce modèle fait partie des machines PAYAPRESS les plus demandées, notamment sur le marché européen, car il permet d’effectuer facilement les trois opérations essentielles — poinçonnage, coupe et cintrage — sur des jeux de barres jusqu’à 160 × 15 mm, une dimension couramment utilisée en Europe.

Le poste de poinçonnage est équipé d’un pointeur laser pour le centrage des trous. Sur demande, les machines dotées d’un butoir de longueur programmable peuvent être personnalisées davantage, avec des réglages sur les axes X et Y au poste de poinçonnage, ainsi que sur l’axe Y au poste de coupe.

Ce modèle est également équipé de trois groupes hydrauliques séparés, ce qui permet de travailler simultanément sur chaque poste et d’obtenir des résultats précis en moins de temps. Enfin, la machine intègre la technologie Industrie 4.0, qui permet de recevoir des retours d’information en temps réel.

Pour découvrir des produits similaires, consultez la page de nos machines de façonnage de jeux de barres omnibus.

CONNAÎTRE CE PRODUIT

INFORMATIONS TECHNIQUES

Caractéristiques de la machine de poinçonnage, de cintrage et de coupe de jeux de barres

Cette machine fait partie des modèles les plus complets de notre gamme de fabrication de jeux de barres. Dans la section suivante, nous présentons les capacités de chaque poste.

Poinçonneuse et coupeuse pour barres en cuivre

Le poste de poinçonnage et de coupe de la HBC-A160 peut être équipé, en option, d’un butoir de longueur programmable. Celui-ci permet d’enregistrer les points nécessaires à la fabrication d’un tableau : sur les axes X et Y pour le poinçonnage, ainsi que sur l’axe Y pour le poste de coupe. Grâce à cette option, il n’est plus nécessaire de tracer manuellement les lignes et les repères sur les barres en cuivre. Le risque d’erreur est également réduit, car l’intervention humaine est limitée.

L’intégration d’un pointeur laser au poste de poinçonnage augmente la vitesse de travail et améliore la précision du poinçonnage. Cette fonctionnalité est installée sur chaque machine de traitement de jeux de barres PAYAPRESS afin de répondre aux standards internationaux.

Le poinçonnage est une étape essentielle dans la fabrication métallique. Il permet de réaliser des trous précis dans les barres en cuivre destinées aux tableaux électriques, tout en garantissant efficacité et précision dans la production d’appareillages électriques.

Poste de cintrage des jeux de barres

Inutile de perdre du temps à répéter le même cintrage encore et encore. Le poste de cintrage de cette machine est équipé de deux systèmes indépendants qui permettent d’obtenir un cintrage précis et parfaitement répétable.

1. Système de mesure rotatif :
Un encodeur rotatif d’une résolution de 3 600 impulsions par tour est directement couplé à la plaque rotative du poste de cintrage.

2. Système de mesure linéaire :
Une règle numérique, composée d’une bande magnétique et d’un récepteur numérique fixé à l’extrémité de la tige du piston, mesure et contrôle l’avancement du piston à chaque opération de cintrage.

HBC-A160-EH \| HBC-A160-ES	MODÈLE
Coupe, poinçonnage et cintrage des jeux de barres simultanément	Fonction
Jusqu’à 160 x 15 mm	Capacité de cintrage
Jusqu’à 160 x 15 mm	Capacité de coupe
Poinçons ronds : M6 à M18 Poinçons ovales et rectangulaires (en option)	Capacité de poinçonnage
Contrôleur électronique Encodeur haute précision	Commande de cintrage
Matrice à gradins (en option) Matrice de cintrage sur chant (en option) Matrice de torsion (en option) Matrice de cintrage d’extrémité (en option)	Matrices de cintrage
Pointeur laser	Dispositif de centrage du poinçon
Butoir de longueur manuel (EH) Butoir de longueur programmable (ES)	Mesure de longueur au poinçon et à la coupe
Trois groupes hydrauliques séparés Système à double effet	Système hydraulique
200 bar	Pression de service
3 x 1,5 kW	Puissance
380 V – 3/50 Hz	Tension
Huile hydraulique H68 – 70 litres	Huile
200 x 110 x 100 (H) cm	Dimensions de la table principale
110 x 110 cm	Dimensions de la table à rouleaux

Nos Partenaires

Faites connaissance avec nos représentants
à travers le monde

Ce Que Nos Clients Demandent Le Plus

FAQ

Foire aux questions

Quel est le prix de la HBC-A160 ?

Contactez-nous par email ou laissez-nous un message via le formulaire. Nos spécialistes vous répondront dans les plus brefs délais.

Quelle est la taille maximale de jeu de barres que cette machine peut traiter ?

Cette machine peut traiter des jeux de barres jusqu’à 15 × 160 mm.

Qu'est-ce que le « butoir de longueur programmable » ?

Le butoir de longueur programmable permet un positionnement très précis des trous et des découpes aux postes de poinçonnage et de coupe, avec 20 positions différentes disponibles.
