Conceptos Básicos de Electricidad: Tensión, Corriente, Ley de Ohm Y Potencia

Todo sistema eléctrico, desde una placa de control hasta una instalación industrial completa, se reduce a una misma idea: controlar el movimiento de cargas. Por eso conviene empezar por lo esencial.

La tensión empuja, la corriente fluye, la resistencia se opone y la potencia mide a qué velocidad esa energía se convierte en calor, luz o movimiento. Así, en crudo, es como funciona la electricidad. Y mira, un buen técnico no se dedica a memorizar fórmulas como si fuera a un examen; las conecta con lo que pasa de verdad: un efecto físico que puede medir, y una decisión de diseño que tiene consecuencias reales.

En esta guía nos metemos de lleno en los conceptos básicos de electricidad que todo profesional del sector debería tener claros: la ley de Ohm, el cálculo de potencia en continua, monofásica y trifásica, el factor de potencia, la caída de tensión, la diferencia entre impedancia, resistencia y reactancia, y el valor eficaz —ese RMS que aparece en todas partes y que tan poca gente sabe explicar con sus propias palabras.

¿Prefieres escuchar? Puedes reproducir la versión en audio del resto de este artículo a continuación.

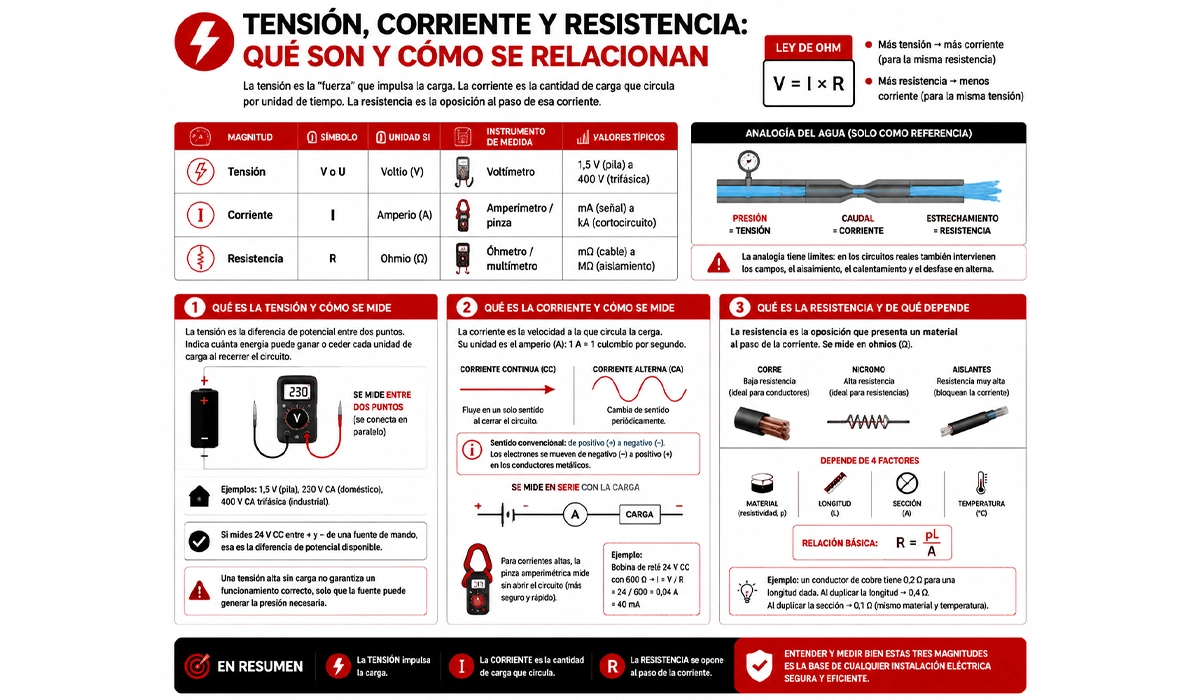

Tensión, corriente y resistencia: qué son y cómo se relacionan

Estas tres magnitudes son la base de todo. Sin ellas, no hay circuito que valga. La tensión es la diferencia de potencial eléctrico — la «fuerza» que empuja la carga, digamos el impulso que lo pone todo en marcha. La corriente es la cantidad de carga que circula por unidad de tiempo. Y la resistencia eléctrica es la oposición que un conductor o componente le pone al paso de esa corriente. Ni más ni menos.

La relación entre las tres es exactamente lo que describe la ley de Ohm, y tiene toda la lógica del mundo: a más tensión, más corriente para la misma resistencia; a más resistencia, menos corriente para la misma tensión. Una vez que lo ves así, no se te olvida.

Ahora, lo de la analogía del agua: sí, sirve, y la vamos a usar — pero una sola vez, porque tiene truco. La tensión sería la presión, la corriente el caudal y la resistencia el estrechamiento de la tubería. Hasta aquí todo cuadra. El problema es que la analogía se queda corta enseguida: en los circuitos reales también entran en juego los campos electromagnéticos, los límites de aislamiento, el calentamiento y el desfase en alterna. El agua no entiende de eso.

Por eso en la práctica los ingenieros trabajan con las unidades del SI — voltio (V), amperio (A) y ohmio (Ω) — y se ciñen a ellas sin excepción. Esa consistencia es la que te permite aplicar las mismas fórmulas a una batería, a un circuito de mando o a una acometida industrial. Sin cambiar nada. Eso sí que es potencia.

Qué es la tensión y cómo se mide

La tensión es la diferencia de potencial entre dos puntos. Nos dice cuánta energía puede ganar o ceder cada unidad de carga al recorrer el circuito. Por ejemplo, una pila de 1,5 V ofrece una diferencia de potencial pequeña para electrónica portátil; una red de 230 V en corriente alterna alimenta las cargas domésticas habituales. En muchas instalaciones de baja tensión europeas, el suministro trifásico de 400 V entre fases mueve motores y cuadros de distribución, en línea con las tensiones normalizadas de la norma IEC 60038.

Un detalle que conviene tener claro: la tensión se mide entre dos puntos, no a través de un componente. Por eso el voltímetro se conecta en paralelo con el elemento o la fuente que queremos comprobar. Si un técnico mide 24 V CC entre los bornes positivo y negativo de una fuente de mando, el aparato indica la diferencia de potencial disponible para hacer circular corriente por las cargas conectadas. Eso sí, una tensión alta sin carga no garantiza un funcionamiento correcto; solo demuestra que la fuente es capaz de generar la presión eléctrica necesaria.

Qué es la corriente y cómo se mide

La corriente, o intensidad de corriente, es la velocidad a la que circula la carga por un conductor. Su unidad es el amperio (A): 1 A equivale a 1 culombio que pasa por un punto cada segundo. En corriente continua, la corriente fluye en un solo sentido una vez cerrado el circuito. En corriente alterna, cambia de sentido de forma periódica, normalmente siguiendo una onda sinusoidal en los sistemas de potencia.

Aquí aparece una distinción que despista a muchos: el sentido convencional de la corriente va de positivo a negativo, mientras que los electrones se desplazan de negativo a positivo en los conductores metálicos. Por convenio, los esquemas, los estudios de protección y los planos de mando siguen usando el sentido convencional. Para medir la corriente, el amperímetro se conecta en serie con la carga, de modo que toda la corriente pase por el aparato. Cuando las intensidades son altas, la pinza amperimétrica mide el campo magnético alrededor del conductor sin necesidad de abrir el circuito, lo que mejora la seguridad y la rapidez durante las pruebas en cuadro.

Ejemplo: una bobina de relé de 24 V CC con 600 Ω de resistencia consume I = V / R = 24 / 600 = 0,04 A. Es decir, 40 mA en funcionamiento.

Qué es la resistencia y de qué depende

La resistencia eléctrica es, dicho de forma sencilla, la oposición que un material le pone al paso de la corriente. Se mide en ohmios (Ω), y ahí ya empieza a tener sentido todo. El cobre, por ejemplo, tiene una resistencia muy baja — por eso lo encontramos en cables, pletinas y cableado de máquina. El nicromo, en cambio, es todo lo contrario: su resistencia es mucho mayor, y por eso se emplea en resistencias calefactoras. Y luego están los materiales aislantes, que presentan resistencias altísimas — del orden de megaohmios — porque su trabajo es justo ese: bloquear la corriente de fuga. Cada material en su sitio, cada uno haciendo lo que tiene que hacer.

Ahora bien, la resistencia de un conductor no depende de un solo factor, sino de cuatro: la resistividad del material, la longitud, la sección y la temperatura. Y la relación entre ellos se resume en una fórmula que, una vez que la entiendes, ya no necesitas memorizar: R = ρL / A. Donde ρ es la resistividad propia del material, L es la longitud del conductor, y A es su sección transversal. Fíjate en lo que te dice esta fórmula en la práctica: a mayor longitud, más resistencia; a mayor sección, menos. Por eso cuando diseñas un embarrado de cobre para una corriente elevada, no eliges la pletina más barata — eliges la sección que mantiene la resistencia bajo control. Que no es lo mismo.

Un cable más largo tiene más resistencia; una sección mayor la reduce. Además, la resistencia del cobre aumenta con la temperatura, de modo que un cable caliente pierde más tensión y disipa más calor. Esto importa porque explica buena parte de los problemas de caída de tensión que veremos más adelante.

Ejemplo: Si un conductor de cobre tiene 0,2 Ω para una longitud dada, al duplicar la longitud, la resistencia sube a unos 0,4 Ω, y al duplicar la sección, baja a unos 0,1 Ω, manteniendo el mismo material y temperatura.

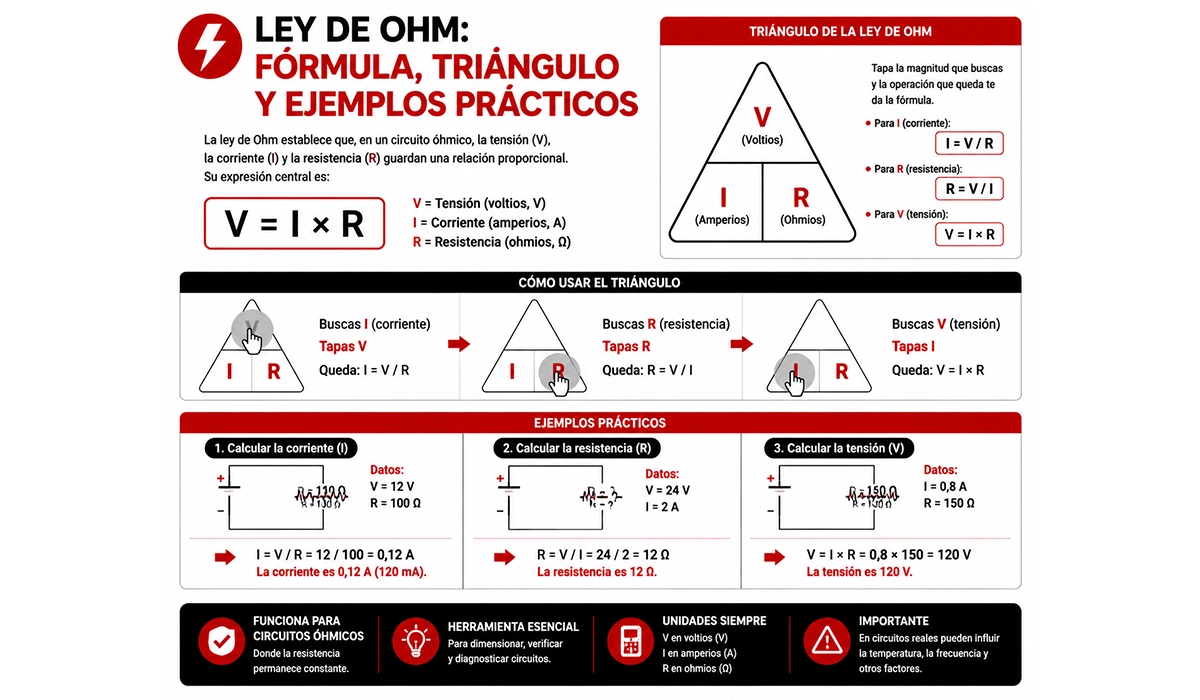

Ley de Ohm: fórmula, triángulo y ejemplos prácticos

Si hay una fórmula que todo técnico eléctrico lleva grabada a fuego, es la ley de Ohm. Y no es casualidad: establece que, en un circuito óhmico, la tensión, la corriente y la resistencia guardan una relación proporcional. Siempre. Sin excepciones. La expresión es V = I × R, donde V es la tensión en voltios, I la corriente en amperios y R la resistencia en ohmios. Tres letras, una relación, y un mundo de aplicaciones.

Porque mira, esta fórmula no es solo teoría de libro: es la herramienta con la que dimensionas resistencias, estimas el consumo de corriente de una carga, compruebas si los niveles de tensión son los que deben ser, y detectas cuando algo en el circuito no cuadra. ¿Tienes una carga que consume más corriente de la esperada? La ley de Ohm te dice dónde buscar. ¿Quieres saber si la caída de tensión en un cable es aceptable? La ley de Ohm también. Es de esas herramientas que, una vez que la tienes interiorizada, la aplicas casi sin darte cuenta — como el que lleva años en el oficio y ya no necesita calculadora para saber si algo falla.

El triángulo de la ley de Ohm es la regla mnemotécnica de siempre: V arriba, I × R debajo. Tapas la magnitud que buscas y lees la operación que queda. Así que, si conoces tensión y resistencia, usas I = V / R; si conoces tensión y corriente, R = V / I; y si conoces corriente y resistencia, V = I × R. De este modo se responde a la pregunta práctica de cómo aplicar la ley de Ohm en un circuito real.

Las tres formas de la fórmula

Cada forma de la fórmula responde a una pregunta distinta — y eso es exactamente cómo hay que pensarlas. Usa V = I × R cuando ya sabes la corriente y la resistencia. Usa I = V / R cuando tienes la tensión y la resistencia. Y usa R = V / I cuando conoces la tensión y la corriente. No hay más misterio. Son las tres expresiones que todo técnico debería tener en la punta de los dedos, porque son las que conectan lo que mides con lo que está pasando de verdad en el componente.

Veamos dos ejemplos de los que se ven en el día a día.

Ejemplo 1 — cálculo de resistencia: Una lámpara de continua funciona a 12 V y consume 0,5 A. ¿Cuánto vale su resistencia? Pues tiramos de R = V / I: 12 / 0,5 = 24 Ω. En ese punto de trabajo, la lámpara se comporta exactamente como una carga de 24 Ω. Así de sencillo.

Ejemplo 2 — cálculo de corriente: Un circuito de mando de 48 V alimenta una carga de 240 Ω. La corriente que circula vale I = V / R: 48 / 240 = 0,2 A. Es decir, 200 mA. Y ojo aquí: la fuente tiene que ser capaz de entregar al menos esa corriente — y con cierto margen, no justos. Porque trabajar al límite, en instalaciones industriales, no es una opción.

La ley de Ohm en serie y en paralelo

La ley de Ohm no cambia — eso queda claro. Lo que cambia es cómo reparten tensión y corriente los circuitos en serie y en paralelo. Y entender esa diferencia marca la distancia entre un técnico que calcula y uno que entiende lo que está calculando.

En un circuito en serie, la corriente es la misma para todos los componentes — no tiene otro camino por donde escaparse. Lo que varía son las caídas de tensión, que se van sumando a lo largo del recorrido. La resistencia equivalente es R_total = R1 + R2 + … y así sucesivamente. Ejemplo directo: dos resistencias de 10 Ω y 20 Ω en serie dan R_total = 30 Ω. Con una fuente de 12 V, la corriente que circula vale I = 12 / 30 = 0,4 A. Sin más.

En un circuito en paralelo la cosa cambia por completo: aquí cada rama tiene la misma tensión, pero las corrientes se reparten — y luego se suman. Para dos resistencias en paralelo, la fórmula es R_total = (R1 × R2) / (R1 + R2). Con los mismos valores de antes — 10 Ω y 20 Ω — el resultado es R_total = 200 / 30 = 6,67 Ω. Aplicas 12 V y la corriente total que demanda el conjunto sube a I = 12 / 6,67 ≈ 1,8 A. Fíjate bien en ese número: es bastante más que lo que consumía cualquiera de las dos ramas por separado. Y eso no es un detalle menor — es exactamente lo que tienes que tener en cabeza cuando dimensionas la protección de un circuito con cargas en paralelo.

Potencia eléctrica: cómo calcularla en continua, monofásica y trifásica

La potencia eléctrica mide a qué velocidad un circuito convierte la energía eléctrica en calor, luz, movimiento u otra forma útil. Su unidad es el vatio (W). En continua, la tensión y la corriente se mantienen constantes, así que P = V × I da directamente la potencia real. En alterna, en cambio, entra en juego el ángulo de desfase. Por eso las fórmulas de monofásica y trifásica incluyen el factor de potencia cuando hay motores, transformadores, bobinas o condensadores.

La regla es simple: la fórmula debe coincidir con el tipo de circuito. Una resistencia de continua, un ventilador monofásico y un motor trifásico transforman energía, pero no se calculan igual. Conviene revisar primero el tipo de tensión, el tipo de corriente, el comportamiento de la carga y la disposición de fases antes de aplicar nada. Con eso resuelto, calcular la potencia eléctrica de un sistema trifásico deja de ser un misterio.

Potencia en circuitos de corriente continua

En corriente continua, el cálculo de potencia no tiene mucho misterio: P = V × I. Tensión por corriente, y ya tienes los vatios. Esta fórmula es la que usas para lámparas de continua, electroválvulas, resistencias calefactoras y electrónica en general. El pan de cada día, vamos.

Ejemplo directo: un equipo de 24 V CC consume 2 A. La potencia vale P = 24 × 2 = 48 W. Y ojo — la fuente tiene que entregar al menos esos 48 W. Digo «al menos» porque en la práctica siempre hay que dejar margen: el arranque pide más, las pérdidas suman, y trabajar al límite justo no es una buena idea en ninguna instalación seria.

Ahora bien, la ley de Ohm te da dos formas derivadas que conviene tener a mano, porque no siempre conoces tensión y corriente a la vez. Si lo que tienes son la corriente y la resistencia, aplicas la forma de la ley de Joule: P = I²R. Ejemplo: circulan 5 A por una resistencia de 2 Ω; la potencia disipada vale P = 5² × 2 = 50 W. Cincuenta vatios que, en su mayor parte, se convierten en calor — y eso tiene implicaciones para el diseño térmico, no lo pierdas de vista.

Y si lo que conoces es la tensión y la resistencia, usas P = V²/R.
Ejemplo: una fuente de 12 V alimenta una carga de 6 Ω; la potencia vale P = 12² / 6 = 24 W. Tres fórmulas, una misma realidad física. La que uses depende de lo que tengas medido — y de lo que el circuito te deje medir.

Potencia en circuitos monofásicos de corriente alterna

En alterna monofásica intervienen tensión y corriente, pero la potencia real también depende del ángulo de desfase. La fórmula es P = V × I × cos φ, donde cos φ es el factor de potencia. Y aquí es donde la cosa se pone interesante, porque no todas las cargas se comportan igual.

En una resistencia calefactora pura, tensión y corriente van perfectamente sincronizadas — en fase, como se dice en el sector. No hay desfase, no hay pérdida de eficiencia por ese lado, y el factor de potencia es 1. El caso ideal, vamos.

Pero en un motor de inducción la historia cambia. La corriente se queda rezagada respecto a la tensión — se retrasa, y ese desfase hace que el factor de potencia caiga por debajo de 1. ¿Cuánto por debajo? Depende del motor y de cómo esté cargado, pero lo importante es entender que ese desfase tiene consecuencias reales: la red tiene que suministrar más corriente de la que el motor realmente aprovecha para hacer trabajo útil. Y esa diferencia la pagas — literalmente.

Ejemplo: un motor monofásico de 230 V consume 8 A con un factor de potencia de 0,82. La potencia real vale P = 230 × 8 × 0,82 = 1.508,8 W, es decir, unos 1,51 kW. La potencia aparente vale S = V × I = 230 × 8 = 1.840 VA. Existe potencia reactiva porque el motor intercambia energía magnética con la red. La distinción completa entre potencia activa, reactiva y aparente la veremos en el apartado del factor de potencia.

Potencia en circuitos trifásicos de corriente alterna

El cálculo de potencia en trifásica tiene su propia fórmula, y merece la pena entenderla bien: P = √3 × V_L × I_L × cos φ. Aquí entran en juego la tensión de línea, la corriente de línea y el factor de potencia. Y sí, aparece ese √3 — aproximadamente 1,732 — que a más de uno le genera dudas la primera vez que lo ve.

¿De dónde sale ese √3? No es magia ni capricho matemático: aparece porque las tres tensiones de fase están desfasadas 120° entre sí. Esa geometría — ese reparto de fases — es exactamente lo que convierte al sistema trifásico en algo mucho más eficiente que el monofásico para cargas industriales serias. Mientras que en monofásico la potencia oscila, en trifásico fluye de forma prácticamente constante. Y eso, cuando estás moviendo motores grandes o alimentando cuadros de distribución pesados, no es un detalle menor: es la razón por la que la industria lleva más de un siglo trabajando en trifásica y no tiene ninguna intención de cambiar.

Ejemplo: un motor trifásico de 400 V consume 25 A con un factor de potencia de 0,86. La potencia real vale P = 1,732 × 400 × 25 × 0,86 = 14.895 W, alrededor de 14,9 kW. Este cálculo, expresado en magnitudes de línea, es el que usan los montadores de cuadros para elegir cables, magnetotérmicos, contactores, relés de sobrecarga y analizadores de red.

Monofásica frente a trifásica: diferencias, usos y consecuencias industriales

La elección entre monofásica y trifásica no es un detalle secundario — condiciona prácticamente todo: el trazado de conductores, la capacidad de carga, el rendimiento de los motores y, al final del día, el coste total de la instalación. Así que conviene tenerlo claro desde el principio.

Un sistema monofásico trabaja con una sola onda activa y un neutro. Sencillo, accesible, suficiente para muchas instalaciones de baja tensión. Un sistema trifásico, en cambio, usa tres conductores activos con ondas desfasadas 120° entre sí — y esa diferencia, como ya hemos visto, lo cambia todo en términos de potencia y estabilidad.

En Europa los valores están bastante estandarizados: 230 V en monofásica y 400 V entre fases en trifásica. Si cruzas el charco a Norteamérica, la cosa cambia: allí lo habitual es 120/240 V en monofásica, y 208 V o 480 V en trifásica según el tipo de servicio. No es mejor ni peor — es distinto, y hay que saberlo cuando diseñas o instalas equipos para mercados distintos.

La diferencia se nota sobre todo cuando las cargas crecen o son motorizadas. La entrega de potencia en monofásica es pulsante, porque la onda cruza el cero dos veces por ciclo. En cambio, la trifásica, genera un campo magnético giratorio más constante, así que los motores arrancan mejor, giran más suavemente y mueven cargas pesadas con más eficiencia. Eso sí, el cableado trifásico añade complejidad, más requisitos de protección y la tarea de equilibrar cargas entre fases.

Para alumbrado, tomas de corriente y cargas de oficina, la monofásica suele cumplir de sobra. Para motores, compresores, maquinaria CNC, bombas, climatización y cuadros de gran potencia, la trifásica reparte mejor la corriente y mejora el rendimiento del motor. Por eso, en un entorno industrial, la decisión se inclina hacia la trifásica cuando el tamaño de la carga, el par de arranque y la eficiencia justifican el esfuerzo adicional de diseño.

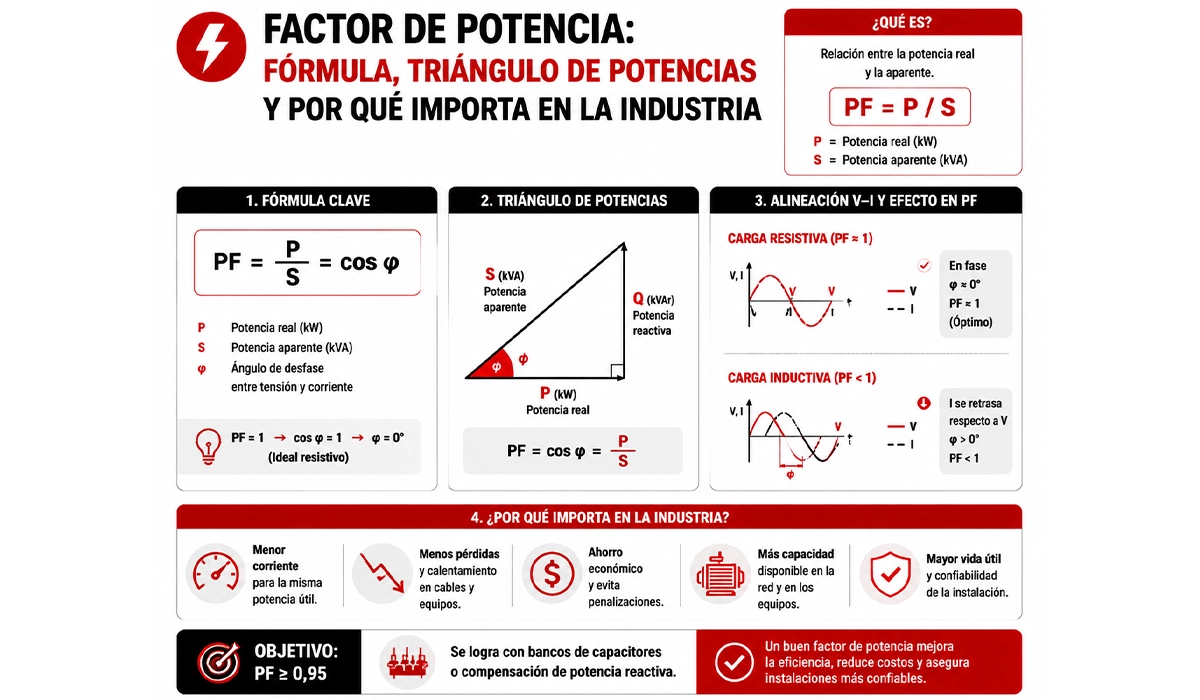

Factor de potencia: fórmula, triángulo de potencias y por qué importa en la industria

El factor de potencia es la relación entre la potencia real y la potencia aparente: PF = P / S. La potencia real, en kW, hace el trabajo útil. La aparente, en kVA, representa la capacidad total que la red debe suministrar. En una carga resistiva, la tensión y la corriente están alineadas, por lo que el factor de potencia se acerca a 1. En cargas inductivas, la corriente se retrasa respecto a la tensión, de modo que la red tiene que entregar corriente adicional que no se convierte en trabajo útil.

Aquí está el motivo por el que el factor de potencia importa tanto en la industria, y la respuesta es a la vez técnica y económica. Un factor de potencia bajo eleva la corriente para los mismos kW de salida. Y más corriente significa más pérdidas I²R en los cables, más carga sobre el transformador, más caída de tensión y más estrés térmico. Además, las compañías eléctricas pueden aplicar penalizaciones cuando una instalación demanda mucha kVA para relativamente pocos kW.

Potencia activa, reactiva y aparente

La potencia activa P hace el trabajo útil: los motores la convierten en movimiento mecánico (y pérdidas), las resistencias en calor y las lámparas en luz. Por otro lado, la potencia reactiva Q no realiza trabajo neto a lo largo de un ciclo completo, pero las bobinas y los condensadores la necesitan para crear sus campos magnéticos y eléctricos. Y la potencia aparente S combina ambas y define la carga real que soporta la red.

El triángulo de potencias relaciona los tres valores: S² = P² + Q², y PF = P / S.

Ejemplo: una máquina demanda 100 kW y 75 kVAR. La potencia aparente vale S = √(100² + 75²) = 125 kVA, y el factor de potencia, PF = 100 / 125 = 0,80. Dicho de otro modo: la red debe transportar 125 kVA para entregar solo 100 kW de trabajo útil.

Qué provoca un factor de potencia bajo y qué cuesta

Las instalaciones industriales suelen sufrir un factor de potencia bajo porque acumulan motores de inducción, transformadores, equipos de soldadura, balastos de fluorescentes y variadores funcionando a carga parcial. Las cargas inductivas generan un factor de potencia en retraso, porque la corriente se atrasa respecto a la tensión. Algunas redes capacitivas producen un factor en adelanto, pero en la planta lo habitual es pelear contra el retraso.

Las consecuencias escalan rápido. Supón que una planta necesita 100 kW. Con PF = 1,0, la potencia aparente es 100 kVA. Con PF = 0,75, sube a S = P / PF = 100 / 0,75 = 133,3 kVA. Es decir, la misma carga útil exige un 33,3 % más de capacidad de suministro. Esa corriente extra calienta cables, aumenta la caída de línea, sobrecarga transformadores, reduce la capacidad disponible y encarece la factura.

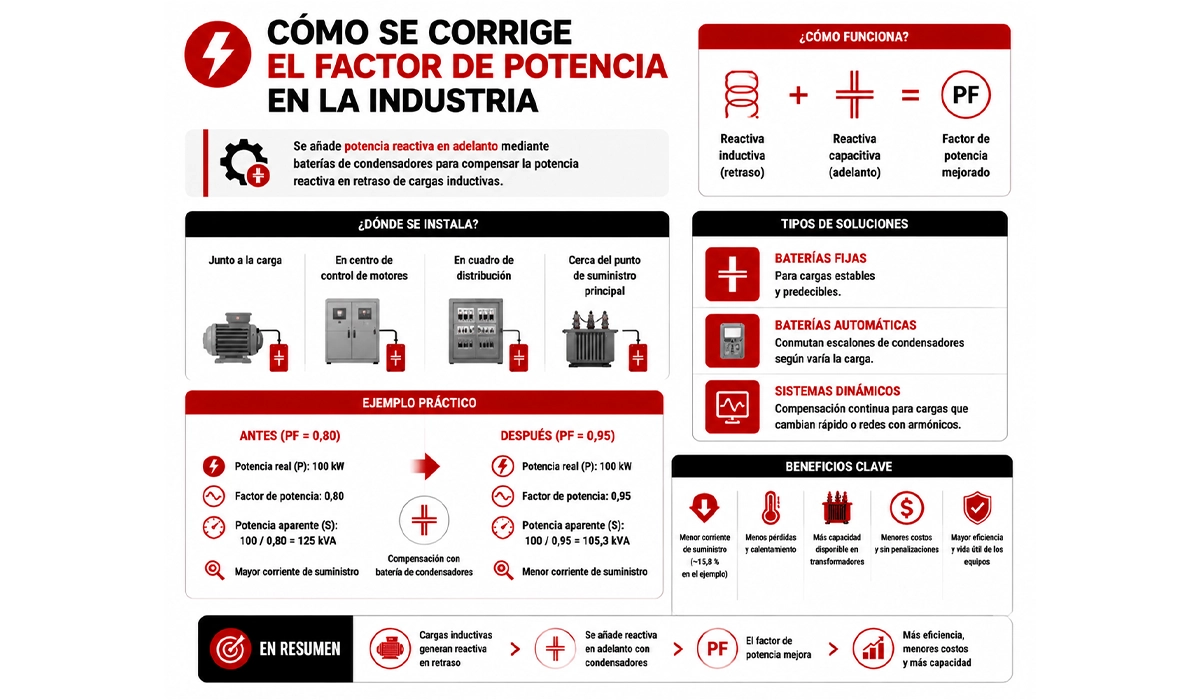

Cómo se corrige el factor de potencia en la industria

Las instalaciones mejoran el factor de potencia añadiendo potencia reactiva controlada que compense la demanda inductiva de motores y transformadores. Las baterías de condensadores aportan potencia reactiva en adelanto, que contrarresta la reactiva en retraso. La corrección puede instalarse junto a la carga, en un centro de control de motores, en un cuadro de distribución o cerca del punto de suministro principal.

Las baterías fijas encajan con cargas estables; las automáticas conmutan escalones según varía la carga; y los sistemas dinámicos gestionan cargas que cambian deprisa o redes sensibles a armónicos. Ejemplo: si una planta trabaja a 100 kW y 0,80 de factor de potencia, la potencia aparente es 125 kVA. Para mejorar a 0,95, la aparente baja a 100 / 0,95 = 105,3 kVA. La corriente de suministro cae alrededor de un 15,8 %, lo que reduce el estrés térmico y libera capacidad de transformador.

Caída de tensión: causas, efectos y por qué importa

La caída de tensión es la reducción de tensión a lo largo de un conductor debida a la corriente que circula por su resistencia e impedancia. En el plano, un cable parece una simple conexión; en campo, se comporta como una pequeña impedancia en serie. A medida que sube la corriente de carga o aumenta la longitud del cable, la tensión en el extremo receptor baja. Y eso afecta a motores, resistencias, alumbrado, fuentes de mando, sensores y variadores.

La caída de tensión importa porque los equipos necesitan una tensión cercana a su valor nominal. Los motores pueden consumir más corriente y calentarse, el alumbrado se atenúa, los contactores «castañetean» y la electrónica sensible falla. Además, las pérdidas en el cable suben el coste energético, porque la potencia perdida se convierte en calor. Por eso el cálculo de la caída de tensión es el puente práctico entre la teoría del circuito y un dimensionado de cable seguro.

La fórmula de la caída de tensión y cómo usarla

La idea básica en continua es VD = I × R. Para un circuito de dos hilos en continua o monofásica, se suele usar VD = 2 × I × R × L, donde R es la resistencia por metro y L la longitud de un sentido. Para un circuito trifásico equilibrado, una forma resistiva simplificada es VD = √3 × I × R × L. Los cálculos más detallados en alterna incluyen la reactancia y el factor de potencia, sobre todo en líneas largas y motores grandes.

Veamos cómo calcular la caída de tensión en una línea. Ejemplo: un motor trifásico consume 20 A desde una red de 400 V a través de un cable de 50 m por sentido. Supongamos una resistencia de conductor de 0,006 Ω/m. La caída vale VD = 1,732 × 20 × 0,006 × 50 = 10,39 V. La caída porcentual es VD% = 10,39 / 400 × 100 = 2,6 %. Con ese resultado, el cable es aceptable si el límite del proyecto admite hasta un 3 % o un 5 %.

Causas habituales de una caída de tensión excesiva

La caída excesiva suele empezar con conductores infradimensionados: a menor sección, mayor resistencia y mayor pérdida. Las líneas largas provocan lo mismo, porque la resistencia se acumula con la longitud. Una corriente de carga alta también la dispara, así que el arranque de motores, las sobrecargas y las ampliaciones futuras pueden dejar al descubierto un trazado de línea justo de sección.

Las conexiones defectuosas añaden su propia pérdida local y su calentamiento. Bornes flojos, juntas oxidadas, crimpados débiles o derivaciones de pletina sobrecargadas suman resistencia donde el proyectista no la había previsto. Y una temperatura ambiente alta empeora el cuadro, porque la resistencia del cobre crece con la temperatura. Por eso, para reducir la caída de tensión conviene aumentar la sección, acortar recorridos, equilibrar cargas, mejorar las terminaciones y verificar la corriente real tras la puesta en marcha.

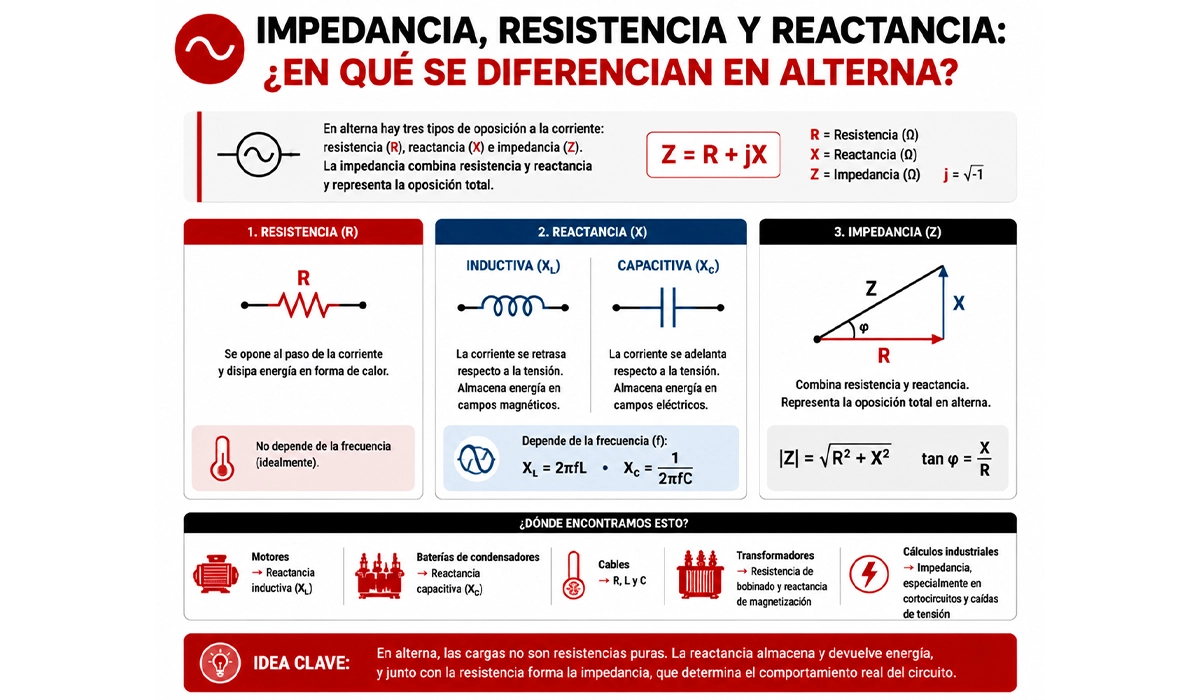

Impedancia, resistencia y reactancia: ¿en qué se diferencian en alterna?

En continua, la resistencia es prácticamente la única oposición a la corriente estable. En alterna aparecen dos efectos más: la reactancia inductiva y la reactancia capacitiva. La resistencia disipa energía en forma de calor; la reactancia, en cambio, almacena y devuelve energía a través de campos magnéticos o eléctricos. La impedancia combina ambas y representa la oposición total en alterna. Ahí está la diferencia entre impedancia, resistencia y reactancia.

La distinción importa porque las cargas de alterna rara vez se comportan como resistencias puras. Los motores tienen bobinados, así que generan reactancia inductiva. Las baterías de condensadores generan reactancia capacitiva. Los cables presentan resistencia, inductancia y capacidad. Los transformadores suman resistencia de bobinado y reactancia de magnetización. Por eso, muchos cálculos industriales exigen trabajar con la impedancia, no solo con la resistencia, especialmente en motores, transformadores, cortocircuitos y pérdidas de tensión en cable.

La resistencia en alterna: lo que no cambia

La resistencia pura se comporta igual en alterna que en continua en un aspecto clave: tensión y corriente van en fase. Cuando la tensión alcanza su pico positivo, la corriente también; cuando la tensión cruza el cero, la corriente cruza el cero. La resistencia convierte la energía eléctrica en calor, de modo que consume potencia real.

Ejemplo: una resistencia calefactora de 230 V eficaces tiene 46 Ω. La corriente vale I = V / R = 230 / 46 = 5 A, y la potencia, P = V × I = 230 × 5 = 1.150 W. Como la carga es resistiva, el factor de potencia es 1 y la potencia aparente también vale 1.150 VA. Este mismo cálculo fallaría con un motor, salvo que incluyéramos el ángulo de desfase y el factor de potencia.

Reactancia inductiva y reactancia capacitiva

La reactancia inductiva es, en pocas palabras, la oposición que una bobina le pone a la corriente alterna. Y lo interesante es que no es fija: depende de la frecuencia. La fórmula es XL = 2πfL, donde f es la frecuencia y L la inductancia. A mayor frecuencia, mayor reactancia inductiva — la bobina se resiste más. Ejemplo concreto: una bobina de 0,1 H a 50 Hz tiene XL = 2 × π × 50 × 0,1 = 31,4 Ω. Y hay algo más que conviene tener en la cabeza: en una bobina ideal, la corriente no sigue a la tensión al mismo tiempo — se retrasa 90°. Ese desfase no es un fallo; es la naturaleza del componente.

La reactancia capacitiva funciona al revés, y ahí está la gracia. Un condensador también se opone a la corriente alterna, pero su reactancia sigue XC = 1 / (2πfC) — y cuando sube la frecuencia, la reactancia baja. Todo lo contrario que en la bobina. Ejemplo: un condensador de 100 µF a 50 Hz tiene XC = 1 / (2 × π × 50 × 0,0001) = 31,8 Ω. Y aquí viene el detalle que lo explica todo: en un condensador ideal, la corriente se adelanta 90° respecto a la tensión. Justo lo opuesto a la bobina. ¿Y para qué sirve ese adelanto en la práctica? Pues es exactamente el principio que hace posible las baterías de condensadores para corregir el factor de potencia — compensan el retraso que introducen las cargas inductivas, como los motores, y devuelven el sistema al equilibrio.

Impedancia: la oposición total en alterna

La impedancia Z es la combinación vectorial de resistencia y reactancia. Su unidad también es el ohmio, pero incorpora información de fase. En un circuito sencillo, el módulo se calcula como Z = √(R² + X²), donde X es la reactancia neta. Si la reactancia inductiva supera a la capacitiva, el circuito es netamente inductivo; si ocurre lo contrario, es netamente capacitivo.

Ejemplo: una bobina tiene 10 Ω de resistencia y 31,4 Ω de reactancia inductiva. El módulo de la impedancia vale Z = √(10² + 31,4²) = 32,95 Ω. Si la alimentas con 230 V eficaces, la corriente vale I = V / Z = 230 / 32,95 = 6,98 A. La corriente se retrasa respecto a la tensión porque domina la reactancia inductiva. Ese ángulo de fase influye en el cálculo de potencia del motor, en la carga del transformador y en el dimensionado del cable.

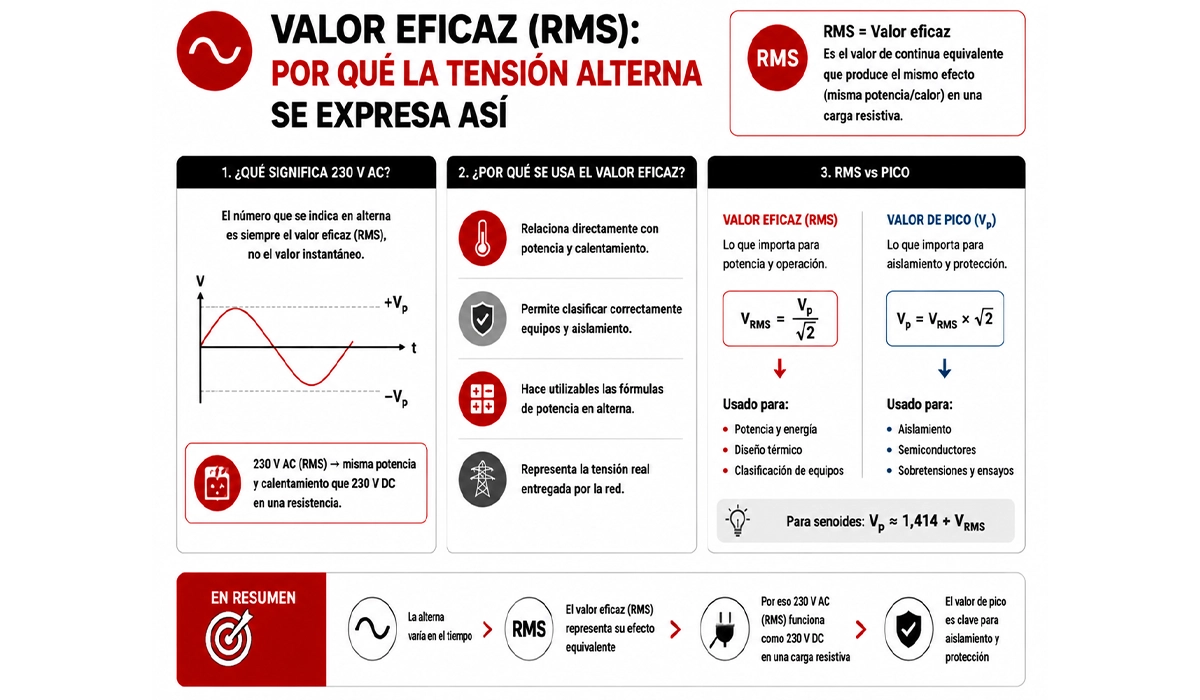

Valor eficaz (RMS): por qué la tensión alterna se expresa así

La tensión y la corriente alternas cambian a cada instante. Por eso, cuando un técnico dice «230 V de alterna», el número no significa que la onda valga siempre 230 V: significa 230 V de valor eficaz. El valor eficaz, o RMS, expresa el valor efectivo de una onda alterna. En términos sencillos, es el valor de continua equivalente que produciría el mismo efecto de calentamiento en una carga resistiva.

Esto responde a por qué la tensión alterna se expresa en valor eficaz. Lo que de verdad importa al ingeniero es la entrega de potencia, el calentamiento, el esfuerzo del aislamiento y la clasificación de los equipos. El valor eficaz hace utilizables las fórmulas de potencia en alterna, porque una red de 230 V eficaces calienta una resistencia igual que lo haría una de 230 V de continua. Ahora bien, el valor de pico sigue importando para el aislamiento, la elección de semiconductores, la protección contra sobretensiones y los ensayos dieléctricos.

Qué significa el valor eficaz y cómo se calcula

RMS son las siglas de root mean square (raíz cuadrática media). Matemáticamente, el proceso eleva al cuadrado los valores instantáneos a lo largo de un ciclo, calcula su media y, después, extrae la raíz cuadrada. Para una onda sinusoidal, la relación clave es V_RMS = V_pico / √2, o lo que es lo mismo, V_pico = V_RMS × √2. Esta relación se aplica a tensiones y corrientes sinusoidales.

Ejemplo: Una red de 230 V eficaces tiene una tensión de pico de V_pico = 230 × 1,414 = 325,2 V, y una tensión pico a pico de V_pp = 2 × 325,2 = 650,4 V. Por lo tanto, un equipo conectado a 230 V de alterna no solo debe entregar su potencia nominal a 230 V eficaces: también debe soportar unos 325 V de pico durante el funcionamiento normal de la onda.

Por qué se usa el valor eficaz en la práctica

El valor eficaz permite aplicar a los circuitos de alterna las mismas fórmulas de potencia que en continua. Para una carga resistiva, P = V_RMS × I_RMS. Ejemplo: una resistencia consume 10 A eficaces de una red de 230 V eficaces; la potencia vale P = 230 × 10 = 2.300 W. Y ese resultado coincide con el efecto de calentamiento que producirían 230 V y 10 A de continua en la misma resistencia.

La mayoría de multímetros y analizadores de cuadro muestran valores eficaces en las medidas de alternancia. Los instrumentos de verdadero valor eficaz (True RMS) mejoran la precisión cuando la onda está distorsionada por variadores, rectificadores o fuentes electrónicas. El valor de pico sigue teniendo su papel, pero responde a otra pregunta distinta: ¿soportarán el aislamiento, los condensadores y los semiconductores la tensión instantánea máxima?

Conclusión y puntos clave

Los conceptos básicos de electricidad dan a técnicos e ingenieros un marco fiable para diseñar, diagnosticar y tomar decisiones en planta. La tensión empuja la carga, la corriente mide su flujo, la resistencia lo limita y la potencia indica a qué velocidad cambia de forma la energía. La ley de Ohm enlaza las tres primeras, y las fórmulas de potencia extienden esa misma lógica a continua, monofásica y trifásica.

En el ámbito industrial, lo básico no se queda en el aula. El factor de potencia afecta a la carga del transformador y al coste de la factura. La caída de tensión condiciona el rendimiento del motor y el dimensionado del cable. La impedancia gobierna el comportamiento en alterna, los estudios de cortocircuito y el diseño de las protecciones. Y el valor eficaz conecta una onda que cambia sin parar con el calentamiento real y la potencia útil. Por eso, quien entiende los conceptos detrás de las ecuaciones acierta mejor en cuadros, máquinas, trazados de cable y trabajos de mantenimiento.

Factor de potencia: fórmula, triángulo de potencias y por qué importa en la industria

Image 3

El factor de potencia es la relación entre la potencia real y la potencia aparente: PF = P / S. La potencia real, en kW, hace el trabajo útil. La aparente, en kVA, representa la capacidad total que la red debe suministrar. En una carga resistiva, tensión y corriente van alineadas, así que el factor de potencia se acerca a 1. En cargas inductivas, la corriente se retrasa respecto a la tensión, de modo que la red tiene que entregar corriente adicional que no se convierte en trabajo útil.

Aquí está el motivo por el que el factor de potencia importa tanto en la industria, y la respuesta es a la vez técnica y económica. Un factor de potencia bajo eleva la corriente para los mismos kW de salida. Y más corriente significa más pérdidas I²R en los cables, más carga sobre el transformador, más caída de tensión y más estrés térmico. Además, las compañías eléctricas pueden aplicar penalizaciones cuando una instalación demanda mucha kVA para relativamente pocos kW.

Potencia activa, reactiva y aparente

La potencia activa P hace el trabajo útil: los motores la convierten en movimiento mecánico (y pérdidas), las resistencias en calor y las lámparas en luz. Por otra parte, la potencia reactiva Q no realiza trabajo neto a lo largo de un ciclo completo, pero las bobinas y los condensadores la necesitan para crear sus campos magnéticos y eléctricos. Finalmente, está el turno de la potencia aparente, en la que se combinan ambas y se define la carga real que soporta la red.

El triángulo de potencias relaciona los tres valores: S² = P² + Q², y PF = P / S.

Ejemplo: una máquina demanda 100 kW y 75 kVAR. La potencia aparente vale S = √(100² + 75²) = 125 kVA, y el factor de potencia, PF = 100 / 125 = 0,80. Dicho de otro modo: la red debe transportar 125 kVA para entregar solo 100 kW de trabajo útil.

Qué provoca un factor de potencia bajo y qué cuesta

Las instalaciones industriales suelen sufrir un factor de potencia bajo porque acumulan motores de inducción, transformadores, equipos de soldadura, balastos de fluorescentes y variadores funcionando a carga parcial. Las cargas inductivas generan un factor de potencia en retraso, porque la corriente se atrasa respecto a la tensión. Algunas redes capacitivas producen un factor en adelanto, pero en la planta lo habitual es pelear contra el retraso.

Las consecuencias escalan rápido. Supón que una planta necesita 100 kW. Con PF = 1,0, la potencia aparente es 100 kVA. Con PF = 0,75, sube a S = P / PF = 100 / 0,75 = 133,3 kVA. Es decir, la misma carga útil exige un 33,3 % más de capacidad de suministro. Esa corriente extra calienta cables, aumenta la caída de línea, sobrecarga transformadores, reduce la capacidad disponible y encarece la factura.

Cómo se corrige el factor de potencia en la industria

Image 4

Las instalaciones mejoran el factor de potencia añadiendo potencia reactiva controlada que compense la demanda inductiva de motores y transformadores. Las baterías de condensadores aportan potencia reactiva en adelanto, que contrarresta la reactiva en retraso. La corrección puede instalarse junto a la carga, en un centro de control de motores, en un cuadro de distribución o cerca del punto de suministro principal.

Las baterías fijas encajan con cargas estables; las automáticas conmutan escalones según varía la carga; y los sistemas dinámicos gestionan cargas que cambian deprisa o redes sensibles a armónicos. Ejemplo: si una planta trabaja a 100 kW y 0,80 de factor de potencia, la potencia aparente es 125 kVA. Para mejorar a 0,95, la aparente baja a 100 / 0,95 = 105,3 kVA. La corriente de suministro cae alrededor de un 15,8 %, lo que reduce el estrés térmico y libera capacidad de transformador.

Caída de tensión: causas, efectos y por qué importa

La caída de tensión es la reducción de tensión a lo largo de un conductor debida a la corriente que circula por su resistencia e impedancia. En el plano, un cable parece una simple conexión; en campo, se comporta como una pequeña impedancia en serie. A medida que sube la corriente de carga o aumenta la longitud del cable, la tensión en el extremo receptor baja. Y eso afecta a motores, resistencias, alumbrado, fuentes de mando, sensores y variadores.

La caída de tensión importa porque los equipos necesitan una tensión cercana a su valor nominal. Los motores pueden consumir más corriente y calentarse, el alumbrado se atenúa, los contactores «castañetean» y la electrónica sensible falla. Además, las pérdidas en el cable suben el coste energético, porque la potencia perdida se convierte en calor. Por eso el cálculo de la caída de tensión es el puente práctico entre la teoría del circuito y un dimensionado de cable seguro.

La fórmula de la caída de tensión y cómo usarla

La idea básica en continua es VD = I × R. Para un circuito de dos hilos en continua o monofásica, se suele usar VD = 2 × I × R × L, donde R es la resistencia por metro y L la longitud de un sentido. Para un circuito trifásico equilibrado, una forma resistiva simplificada es VD = √3 × I × R × L. Los cálculos más detallados en alterna incluyen la reactancia y el factor de potencia, sobre todo en líneas largas y motores grandes.

Veamos cómo calcular la caída de tensión en una línea. Ejemplo: un motor trifásico consume 20 A desde una red de 400 V a través de un cable de 50 m por sentido. Supongamos una resistencia de conductor de 0,006 Ω/m. La caída vale VD = 1,732 × 20 × 0,006 × 50 = 10,39 V. La caída porcentual es VD% = 10,39 / 400 × 100 = 2,6 %. Con ese resultado, el cable es aceptable si el límite del proyecto admite hasta un 3 % o un 5 %.

Causas habituales de una caída de tensión excesiva

La caída excesiva suele empezar con conductores infradimensionados: a menor sección, mayor resistencia y mayor pérdida. Las líneas largas provocan lo mismo, porque la resistencia se acumula con la longitud. Una corriente de carga alta también la dispara, así que el arranque de motores, las sobrecargas y las ampliaciones futuras pueden dejar al descubierto un trazado de línea justo de sección.

Las conexiones defectuosas añaden su propia pérdida local y su calentamiento. Bornes flojos, juntas oxidadas, crimpados débiles o derivaciones de pletina sobrecargadas suman resistencia donde el proyectista no la había previsto. Y una temperatura ambiente alta empeora el cuadro, porque la resistencia del cobre crece con la temperatura. Por eso, para reducir la caída de tensión conviene aumentar la sección, acortar recorridos, equilibrar cargas, mejorar las terminaciones y verificar la corriente real tras la puesta en marcha.

Impedancia, resistencia y reactancia: ¿en qué se diferencian en alterna?

Image 5

En continua, la resistencia es prácticamente la única oposición a la corriente estable. En alterna aparecen dos efectos más: la reactancia inductiva y la reactancia capacitiva. La resistencia disipa energía en forma de calor; la reactancia, en cambio, almacena y devuelve energía a través de campos magnéticos o eléctricos. La impedancia combina ambas y representa la oposición total en alterna. Ahí está la diferencia entre impedancia, resistencia y reactancia.

La distinción importa porque las cargas de alterna rara vez se comportan como resistencias puras. Los motores tienen bobinados, así que generan reactancia inductiva. Las baterías de condensadores generan reactancia capacitiva. Los cables presentan resistencia, inductancia y capacidad. Los transformadores suman resistencia de bobinado y reactancia de magnetización. Por eso, muchos cálculos industriales exigen trabajar con la impedancia, no solo con la resistencia, especialmente en motores, transformadores, cortocircuitos y pérdidas de tensión en cable.

La resistencia en alterna: lo que no cambia

La resistencia pura se comporta igual en alterna que en continua en un aspecto clave: tensión y corriente van en fase. Cuando la tensión alcanza su pico positivo, la corriente también; cuando la tensión cruza el cero, la corriente cruza el cero. La resistencia convierte la energía eléctrica en calor, de modo que consume potencia real.

Ejemplo: una resistencia calefactora de 230 V eficaces tiene 46 Ω. La corriente vale I = V / R = 230 / 46 = 5 A, y la potencia, P = V × I = 230 × 5 = 1.150 W. Como la carga es resistiva, el factor de potencia es 1 y la potencia aparente también vale 1.150 VA. Este mismo cálculo fallaría con un motor, salvo que incluyéramos el ángulo de desfase y el factor de potencia.

Reactancia inductiva y reactancia capacitiva

La reactancia inductiva es la oposición que una bobina presenta a la corriente alterna. Sigue la expresión XL = 2πfL, donde f es la frecuencia y L la inductancia. Al subir la frecuencia, sube la reactancia inductiva. Ejemplo: una bobina de 0,1 H a 50 Hz tiene XL = 2 × π × 50 × 0,1 = 31,4 Ω. En una bobina ideal, la corriente se retrasa 90° respecto a la tensión.

La reactancia capacitiva es la oposición que un condensador presenta a la corriente alterna, y sigue XC = 1 / (2πfC). Al subir la frecuencia, baja la reactancia capacitiva. Ejemplo: un condensador de 100 µF a 50 Hz tiene XC = 1 / (2 × π × 50 × 0,0001) = 31,8 Ω. En un condensador ideal, la corriente se adelanta 90°. Ese adelanto es justo lo que permite a las baterías de condensadores corregir un factor de potencia en retraso.

Impedancia: la oposición total en alterna

La impedancia Z es la combinación vectorial de resistencia y reactancia. Su unidad también es el ohmio, pero incorpora información de fase. En un circuito sencillo, el módulo se calcula como Z = √(R² + X²), donde X es la reactancia neta. Si la reactancia inductiva supera a la capacitiva, el circuito es netamente inductivo; si ocurre lo contrario, es netamente capacitivo.

Ejemplo: una bobina tiene 10 Ω de resistencia y 31,4 Ω de reactancia inductiva. El módulo de la impedancia vale Z = √(10² + 31,4²) = 32,95 Ω. Si la alimentas con 230 V eficaces, la corriente vale I = V / Z = 230 / 32,95 = 6,98 A. La corriente se retrasa respecto a la tensión porque domina la reactancia inductiva. Ese ángulo de fase influye en el cálculo de potencia del motor, en la carga del transformador y en el dimensionado del cable.

Valor eficaz (RMS): por qué la tensión alterna se expresa así

Image 6

La tensión y la corriente alternas cambian a cada instante. Por eso, cuando un técnico dice «230 V de alterna», el número no significa que la onda valga siempre 230 V: significa 230 V de valor eficaz. El valor eficaz, o RMS, expresa el valor efectivo de una onda alterna. En términos sencillos, es el valor de continua equivalente que produciría el mismo efecto de calentamiento en una carga resistiva.

Esto responde a por qué la tensión alterna se expresa en valor eficaz. Lo que de verdad importa al ingeniero es la entrega de potencia, el calentamiento, el esfuerzo del aislamiento y la clasificación de los equipos. El valor eficaz hace utilizables las fórmulas de potencia en alterna, porque una red de 230 V eficaces calienta una resistencia igual que lo haría una de 230 V de continua. Ahora bien, el valor de pico sigue importando para el aislamiento, la elección de semiconductores, la protección contra sobretensiones y los ensayos dieléctricos.

Qué significa el valor eficaz y cómo se calcula

RMS son las siglas de root mean square (raíz cuadrática media). Matemáticamente, el proceso eleva al cuadrado los valores instantáneos a lo largo de un ciclo, calcula su media y, después, extrae la raíz cuadrada. Para una onda sinusoidal, la relación clave es V_RMS = V_pico / √2, o lo que es lo mismo, V_pico = V_RMS × √2. Esta relación se aplica a tensiones y corrientes sinusoidales.

Ejemplo: Una red de 230 V eficaces tiene una tensión de pico de V_pico = 230 × 1,414 = 325,2 V, y una tensión pico a pico de V_pp = 2 × 325,2 = 650,4 V. Por lo tanto, un equipo conectado a 230 V de alterna no solo debe entregar su potencia nominal a 230 V eficaces: también debe soportar unos 325 V de pico durante el funcionamiento normal de la onda.

Por qué se usa el valor eficaz en la práctica

El valor eficaz permite aplicar a los circuitos de alterna las mismas fórmulas de potencia que en continua. Para una carga resistiva, P = V_RMS × I_RMS. Ejemplo: una resistencia consume 10 A eficaces de una red de 230 V eficaces; la potencia vale P = 230 × 10 = 2.300 W. Y ese resultado coincide con el efecto de calentamiento que producirían 230 V y 10 A de continua en la misma resistencia.

La mayoría de multímetros y analizadores de cuadro muestran valores eficaces en las medidas de alternancia. Los instrumentos de verdadero valor eficaz (True RMS) mejoran la precisión cuando la onda está distorsionada por variadores, rectificadores o fuentes electrónicas. El valor de pico sigue teniendo su papel, pero responde a otra pregunta distinta: ¿soportarán el aislamiento, los condensadores y los semiconductores la tensión instantánea máxima?

Conclusión y puntos clave

Los conceptos básicos de electricidad dan a técnicos e ingenieros un marco fiable para diseñar, diagnosticar y tomar decisiones en planta. La tensión empuja la carga, la corriente mide su flujo, la resistencia lo limita y la potencia indica a qué velocidad cambia de forma la energía. La ley de Ohm enlaza las tres primeras, y las fórmulas de potencia extienden esa misma lógica a continua, monofásica y trifásica.

En el ámbito industrial, lo básico no se queda en el aula. El factor de potencia afecta a la carga del transformador y al coste de la factura. La caída de tensión condiciona el rendimiento del motor y el dimensionado del cable. La impedancia gobierna el comportamiento en alterna, los estudios de cortocircuito y el diseño de las protecciones. Y el valor eficaz conecta una onda que cambia sin parar con el calentamiento real y la potencia útil. Por eso, quien entiende los conceptos detrás de las ecuaciones acierta mejor en cuadros, máquinas, trazados de cable y trabajos de mantenimiento.

De la teoría al taller: fabrica embarrados con precisión

Dominar la ley de Ohm, la caída de tensión y por qué la sección de una pletina lo cambia todo es solo el principio. Cuando llega el momento de fabricar esos embarrados de cobre y aluminio, la precisión marca la diferencia entre un cuadro que cumple y uno que da problemas. En PAYAPRESS diseñamos máquinas de doblado, punzonado y corte de pletina —NC y CNC, con tecnología Industria 4.0— para que los fabricantes de cuadros y aparamenta consigan curvas, perforaciones y cortes exactos, cuadro tras cuadro.
