Para entender qué aportan las máquinas para la industria 4.0, basta con mirar un lunes cualquiera en un taller de cuadros. Son las ocho de la mañana. El plano del cuadro llega por correo, en PDF. Alguien lo imprime, coge el flexómetro y marca los agujeros sobre la pletina con una punta de trazar. Después, granete y martillo. Luego coloca la barra en la punzonadora, a ojo, contra un tope. Y reza para que la tercera cota no se haya desplazado un milímetro.
Ahora imagina el mismo plano llegando a la máquina como un fichero. Nadie mide, nadie marca. El control numérico coloca la barra, punzona, corta… y al final del turno deja escrito qué se ha hecho.
Esa diferencia, y no el tamaño de la pantalla, es lo que separa una máquina tradicional de una conectada.
La industria 4.0 suele explicarse de arriba abajo: estrategia, nube, sistemas de gestión. Para un cuadrista, sin embargo, empieza justo al revés, en la máquina. En este artículo veremos qué debe hacer una máquina conectada y cómo se traduce eso en las máquinas de pletinas. Después, repasaremos qué exige ya la normativa europea y cómo dar el primer paso en España.

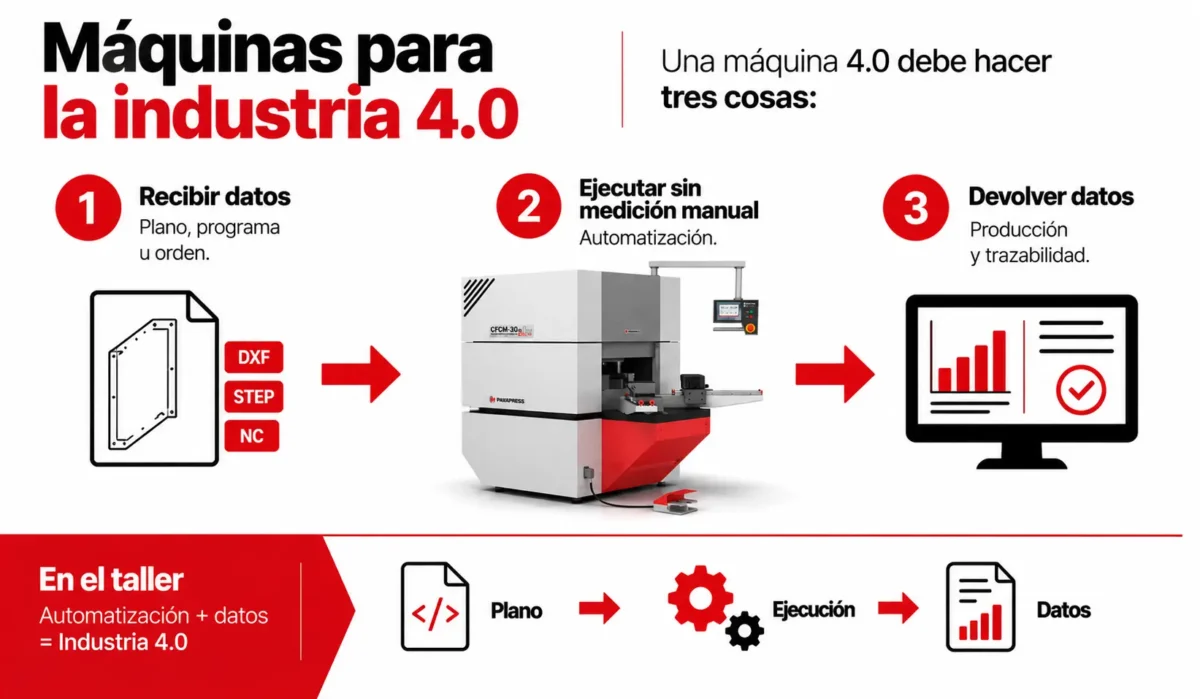

Qué son las máquinas para la industria 4.0
Técnicamente, una máquina de este tipo es un sistema ciberfísico: una parte mecánica, un control que la gobierna y un intercambio de datos con su entorno. Dicho así suena abstracto; así que conviene bajarlo a una prueba sencilla, aplicable a cualquier máquina.
Hazle tres preguntas. ¿Puede recibir datos (un plano, un programa, una orden)? ¿Puede ejecutarlos sin que nadie mida ni marque? ¿Puede devolver datos que alguien vaya a usar? Si la respuesta a las tres es «sí», hablamos de una máquina conectada. Si falla alguna, todavía no; aunque el catálogo diga otra cosa.
Si este artículo te ha resultado útil, también puedes leer nuestro artículo sobre cómo elegir una máquina CNC para embarrados para obtener más información.
La industria 4.0 explicada desde el taller
La historia cabe en dos frases. Primero llegó la mecanización; después, la electricidad; más tarde, la electrónica y la automatización. La cuarta etapa, la industria 4.0, conecta máquinas, personas y sistemas para que los datos circulen.
En España, el Ministerio de Industria lanzó en julio de 2015 la iniciativa Industria Conectada 4.0, con un objetivo claro: acelerar la transformación digital de la industria nacional.
¿Y qué cambia en un taller de cuadros? Aquí conviene separar dos ideas que se confunden a menudo. La automatización consiste en que la máquina trabaje sin operario. La digitalización, en cambio, consiste en que el proceso genere datos que se puedan aprovechar: qué se fabricó, cuándo, con qué programa.
Una máquina puede estar muy automatizada y no dejar rastro de lo que hace. Otra puede registrar datos y, aun así, depender de que alguien marque cada pieza. Para hablar de 4.0 hacen falta las dos cosas a la vez. Por eso, en la práctica, el cambio se nota en tres sitios: en cómo llega el plano, en cómo se ejecuta y en qué queda escrito al final del día.
Lo que no convierte una máquina en 4.0
Si te preguntas qué hace falta para que una máquina sea industria 4.0, empieza por descartar lo que no basta.
Una pantalla táctil. Mejora la interfaz, pero no cambia el flujo de información.
Un puerto USB. Permite cargar un fichero; la pregunta es qué fichero, quién lo genera y en qué formato.
«Es CNC, así que es 4.0». Tampoco. Una máquina con control numérico frente a una máquina conectada es como una calculadora frente a una hoja de cálculo compartida: la primera calcula bien, la segunda además comparte. El CNC es la base necesaria, no la meta.
Un folleto con la palabra «inteligente». Pide una demostración con tu propio plano.
¿Te ha gustado esta guía? Descubre nuestro artículo detallado sobre seguridad en máquinas CNC para embarrados y conoce más aspectos importantes sobre este tema.
La industria 4.0 en las máquinas de procesado de pletinas
En la fabricación de cuadros eléctricos, cada embarrado se hace casi a medida. Las pletinas de cobre se cortan a longitud, se punzonan y se pliegan para encajar en un cuadro concreto; y el siguiente cuadro, muchas veces, es distinto. Por eso, en este oficio, el flujo de datos importa más que la velocidad bruta.
¿Qué cambia cuando las máquinas para la industria 4.0 entran en el taller? Cinco pasos: leer el plano, medir, marcar, posicionar y comprobar la primera pieza. Unos desaparecen; otros se hacen mejor.
Del plano a la pletina: CAD, CAM y código G
El recorrido del plano CAD a la máquina de pletinas tiene tres eslabones.
Primero, el diseño. El patrón de agujeros y las longitudes de corte se dibujan en un programa de diseño asistido (CAD), como SolidWorks o AutoCAD, o directamente en el propio control de la máquina. Un formato de intercambio habitual es el fichero DXF.
Segundo, la conversión. Un programa de fabricación asistida (CAM), externo o integrado en el control, transforma ese dibujo en código G, el lenguaje de instrucciones que entiende el control numérico.
Tercero, la ejecución. La máquina lee el código G directamente. Nadie escribe una sola línea a mano.
Así trabaja, por ejemplo, la PAYAPRESS HBC-CP.CNC200. El operario dibuja el plano en el control, o lo importa desde CAD; y el plano visual se convierte en código G sin programación manual.
Ahora, un consejo que aprendemos en cada puesta en marcha. Pregunta siempre qué formatos de fichero acepta la máquina. Si solo admite un formato propio que nadie en la oficina sabe generar, la cadena se rompe en el primer eslabón; y el plano vuelve a imprimirse en papel.
Posicionamiento automático y repetibilidad
Pensemos en una pletina de tres metros con doce agujeros. Con trazado y granete manual, cada cota se mide desde la anterior o desde un tope. Un pequeño error en la segunda marca se arrastra a la tercera, y a la cuarta, y a la quinta. Al final de la barra, el agujero puede no coincidir con el del aislador.
Con un programa CNC, la historia cambia. El control posiciona la barra con un servomotor, normalmente acoplado a un husillo de bolas. Y cada cota se toma respecto a una referencia fija, no respecto al agujero anterior; así, los errores dejan de acumularse.
El resultado es repetibilidad: la distancia entre agujeros se repite pieza tras pieza, sin medir cada pletina. Para un cuadrista que fabrica series de embarrados iguales, eso se traduce en menos piezas rechazadas en el montaje y en menos retoques con lima.
Para seguir aprendiendo sobre programación de máquinas CNC para embarrados, consulta nuestro artículo relacionado aquí.

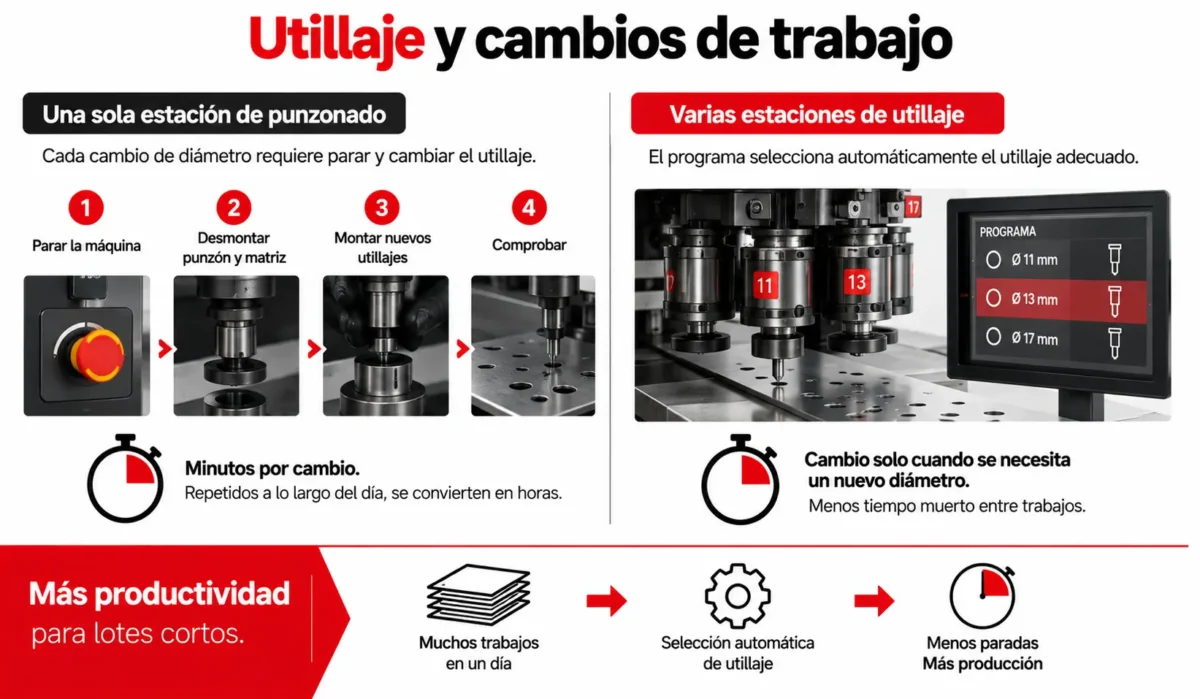

Utillaje y cambios de trabajo
El trabajo en cuadros significa muchos lotes cortos, y cada uno con sus propios diámetros: un embarrado pide agujeros de 11 mm; el siguiente, de 13 o de 17.
En una máquina con una sola estación de punzonado, cada cambio obliga a parar, desmontar el punzón y la matriz, montar los nuevos y comprobar. Son minutos; pero, repetidos a lo largo del día, se convierten en horas.
La alternativa es una máquina con varias estaciones de utillaje montadas a la vez, donde el propio programa selecciona cuál usar en cada agujero. El cambio rápido de utillaje queda para cuando se necesita un diámetro nuevo, no para cada pieza. Y el tiempo muerto entre trabajos distintos se reduce de forma visible.
Plegado con control numérico
El plegado tiene su propia trampa: la recuperación elástica. Cuando se dobla una pletina de cobre o de aluminio, el material «devuelve» parte del ángulo al liberar la presión. Si quieres 90°, tienes que plegar algo más.
¿Cuánto más? Depende del material, del espesor y del estado del cobre. En una plegadora manual, el operario lo ajusta por experiencia; normalmente, a base de piezas de prueba que acaban en la chatarra.
En una plegadora con control numérico, el control aplica esa compensación de la recuperación elástica de forma automática y calcula el ángulo real que debe dar. El objetivo es sencillo: ángulos correctos a la primera y menos piezas de prueba en cada cambio de lote.
Un aviso: esta es una descripción general; cada fabricante lo resuelve con su propia lógica de control.
Informes de producción y trazabilidad del embarrado
¿Por qué le importa esto a un cuadrista? Porque la documentación de montaje de un cuadro según la UNE-EN IEC 61439 gana mucho si se sabe qué embarrados se fabricaron, cuándo y en qué lote. Y porque, cuando aparece un error, localizar su origen lleva minutos en lugar de días.
Aquí entra la trazabilidad industrial. Una máquina que registra automáticamente las piezas y los trabajos en su control genera un parte de producción sin que nadie tenga que rellenarlo a mano. Esa es la base de la trazabilidad del embarrado en cuadros eléctricos: cada lote tiene su registro.
Ahora bien, hay niveles, y conviene no mezclarlos. Un informe de producción local vive en la máquina y se consulta o se exporta desde ella. La monitorización remota, en cambio, permite ver la máquina en tiempo real desde otro lugar. Y la integración con un sistema de gestión va un paso más allá: la máquina recibe órdenes y devuelve resultados de forma automática.
Para muchos talleres, ese primer nivel ya resuelve lo esencial; y además alimenta el control de calidad del cuadro con datos reales, no con memoria.
Cinco niveles de conexión en un taller de cuadros
La digitalización industrial no se hace de golpe. Se hace por escalones, y cada escalón debe pagarse con su propio retorno antes de subir al siguiente.
Para medir el nivel de madurez digital de una empresa industrial existe una herramienta oficial, que veremos más adelante. Pero, a pie de máquina, resulta útil una escala más concreta. La siguiente es nuestra propia propuesta para talleres de cuadros:
| Nivel | Nombre | Cómo se trabaja |
|---|---|---|
| 0 | Manual | Plano en papel, trazado y granete, máquina manual |
| 1 | Control numérico aislado | El programa se introduce a mano en la máquina |
| 2 | Plano digital a máquina | CAD/CAM → código G; informes de producción locales |
| 3 | Máquina integrada | Órdenes y datos intercambiados con el sistema de gestión o el MES mediante un protocolo abierto |
| 4 | Planta basada en datos | Sensores, mantenimiento predictivo y gemelo digital |
Un apunte sobre el nivel 3. El sistema de ejecución de la fabricación (MES) es el programa que gestiona las órdenes de producción en planta: qué se fabrica, en qué máquina y en qué orden. La norma internacional IEC 62264 define cómo se conecta con los sistemas de gestión de la empresa.
¿Dónde está la mayoría de los talleres? En nuestra experiencia, entre el nivel 0 y el 1. Y el mayor salto de valor suele darse al pasar al nivel 2. Es el momento en que el plano deja de imprimirse, el trazado manual desaparece y cada lote queda registrado.
Los niveles 3 y 4 tienen sentido cuando hay volumen, varias máquinas y alguien que gestione los datos. Antes de eso, suelen ser una inversión que no se usa.
¿Cómo se sube del nivel 1 al 2 en la práctica? Con tres decisiones previas. Primero, dónde se dibujarán los programas: en el control, en la oficina o en ambos sitios. Segundo, qué formato de plano único se acuerda con quien diseña los cuadros. Tercero, qué datos del parte de producción se van a revisar, quién lo hará y cada cuánto.
Ninguna de las tres exige comprar nada todavía. Y, sin embargo, las tres hacen que la máquina nueva rinda desde la primera semana.
Por último, la escala oficial española. La herramienta HADA clasifica a las empresas en seis niveles: estático, consciente, competente, dinámico, referente y líder. No se corresponde uno a uno con nuestra escala, porque evalúa toda la empresa y no solo la máquina; pero ambas apuntan en la misma dirección.
Este tema es solo el comienzo. Explora más información en nuestro artículo sobre diferencia entre NC y CNC.

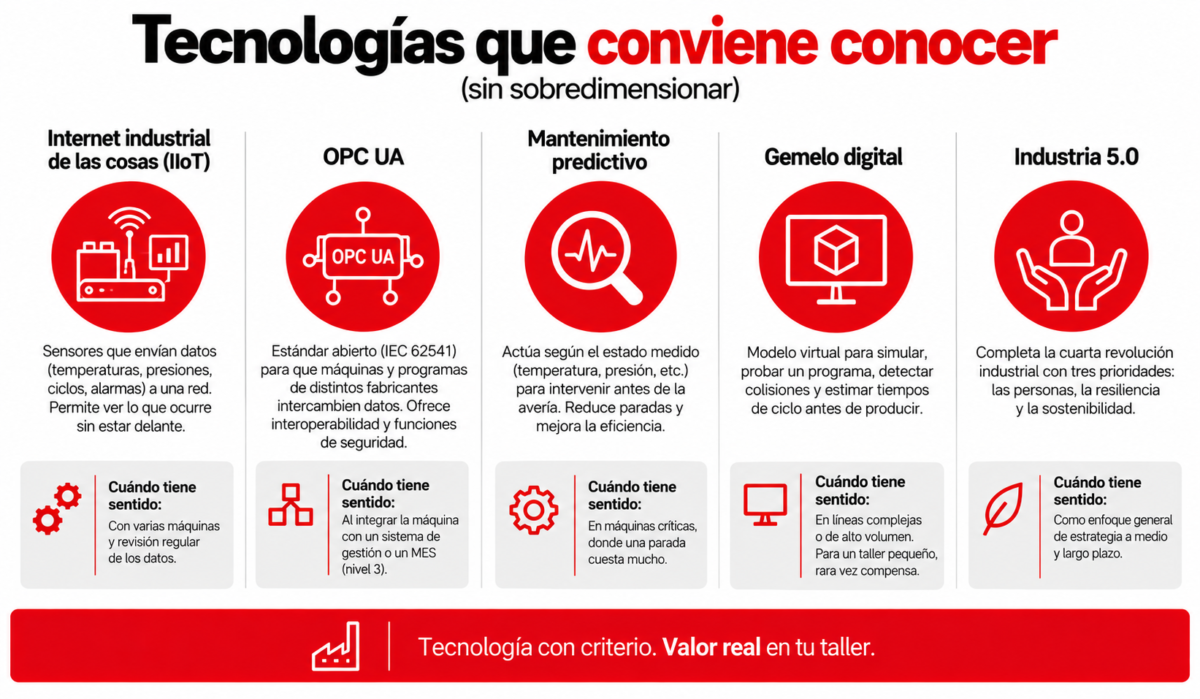

Tecnologías que conviene conocer (sin sobredimensionar)
Alrededor de la industria conectada circula mucho vocabulario. Conocerlo ayuda a leer ofertas con criterio; comprarlo todo, no. Estas son las tecnologías que más aparecen, qué resuelven y cuándo tienen sentido para un fabricante de cuadros.
Internet industrial de las cosas. El IoT industrial, también llamado IIoT, reúne sensores y equipos que envían datos de la máquina a una red. Hablamos de temperaturas, presiones, ciclos o alarmas. Permite ver lo que ocurre sin estar delante. Cuándo tiene sentido: cuando hay varias máquinas y alguien va a revisar esos datos con regularidad. Si nadie los mira, solo generan ruido.
OPC UA. Es un estándar abierto de comunicación entre equipos industriales, publicado como IEC 62541. Su gran ventaja es la interoperabilidad: máquinas y programas de distintos fabricantes pueden intercambiar datos sin desarrollos a medida. Incluye, además, funciones de seguridad como la autenticación y el cifrado. Cuándo tiene sentido: cuando quieres integrar la máquina con un sistema de gestión o un MES, es decir, al subir al nivel 3.
Mantenimiento predictivo. Hay que distinguir entre mantenimiento preventivo y predictivo. El preventivo actúa por calendario: cambiar el aceite cada tantas horas. El predictivo actúa según el estado medido, por ejemplo la temperatura o la presión del aceite hidráulico. Así, el mantenimiento predictivo en industria 4.0 permite intervenir antes de la avería, no después; y enlaza con otra palanca, la eficiencia energética en maquinaria industrial. Cuándo tiene sentido: en máquinas críticas, donde una parada imprevista cuesta mucho.
Gemelo digital. Es un modelo virtual de la máquina o del proceso que permite simular antes de producir: probar un programa, detectar una colisión, estimar un tiempo de ciclo. Cuándo tiene sentido: en líneas complejas o de alto volumen. Para un taller con una o dos máquinas, rara vez compensa hoy.
Industria 5.0. Por último, el concepto con el que la Unión Europea complementa la industria 4.0. Sin renunciar a la tecnología, añade tres prioridades: las personas, la resiliencia y la sostenibilidad.
Cada una de estas tecnologías merece su propio artículo. Aquí basta con una idea: inviertas en lo que inviertas, que sea algo que tu taller vaya a usar el lunes siguiente.
Nuestras máquinas trabajando
Ciberseguridad y normativa europea para máquinas conectadas
Toda conexión abre una puerta. Un USB, un cable de red, un acceso remoto del proveedor: cada uno es una vía nueva para que algo entre. Por eso la ciberseguridad industrial ha dejado de ser un asunto solo de informáticos.
La ciberseguridad en máquinas conectadas empieza por una distinción básica: la red de oficina (IT) frente a la red de planta (OT, tecnología de operación). En la primera viven el correo y los navegadores; en la segunda, las máquinas. Mezclarlas es invitar a que un correo malicioso llegue hasta el control de la punzonadora.
La normativa europea ya se ha movido; y dos piezas afectan de lleno a quien fabrica o compra máquinas conectadas.
Reglamento (UE) 2023/1230: protección contra la corrupción
El Reglamento (UE) 2023/1230, relativo a las máquinas, se aplicará a partir del 20 de enero de 2027. Sustituye a la Directiva 2006/42/CE, que ha regido el marcado CE de la maquinaria durante casi dos décadas.
Su gran novedad aquí es el punto 1.1.9 del anexo III: «protección contra la corrupción».
¿Qué exige? Que la máquina se diseñe y fabrique de modo que su conexión con otro dispositivo, ya sea directa o a través de un dispositivo remoto, no provoque situaciones peligrosas.
El requisito cubre dos tipos de corrupción. La accidental: un técnico que cambia un parámetro sin mala intención. Y la intencionada: un ataque informático. En ambos casos, la máquina debe seguir siendo segura. Este punto se complementa con el 1.2.1, sobre la seguridad y fiabilidad de los sistemas de mando.
Para el comprador, la consecuencia es práctica. A partir de 2027, la seguridad de la máquina ya no se evalúa solo con resguardos y paradas de emergencia. También cuenta cómo se protege su control frente a lo que entra por sus conexiones.
Reglamento de Ciberresiliencia (UE) 2024/2847
El Reglamento de Ciberresiliencia, conocido por sus siglas en inglés (CRA), se centra en los productos con elementos digitales. En concreto, en aquellos cuyo uso previsto o razonablemente previsible incluya una conexión de datos, lógica o física, directa o indirecta, a un dispositivo o a una red. Las máquinas conectadas, por tanto, pueden entrar en su ámbito.
De hecho, el propio CRA reconoce el solapamiento: cumplir sus requisitos puede facilitar el cumplimiento de los puntos 1.1.9 y 1.2.1 del Reglamento de máquinas. El fabricante, eso sí, debe cumplir ambos textos.
Sus obligaciones llegan de forma escalonada.
Desde el 11 de septiembre de 2026, los fabricantes ya deben notificar las vulnerabilidades explotadas activamente y los incidentes graves de sus productos. La notificación se hace a través de la plataforma única de la ENISA, y la alerta temprana debe enviarse en un plazo de 24 horas.
Desde el 11 de diciembre de 2027, el reglamento se aplicará en su totalidad.
¿Qué significa para quien compra? Una pregunta que antes no se hacía: cómo gestiona el proveedor las actualizaciones de software y las vulnerabilidades durante toda la vida de la máquina. El CRA fija, como regla general, un periodo de soporte de al menos cinco años; y, para equipos industriales de larga vida, espera periodos más largos.
Y, del lado del usuario, tres buenas prácticas que no dependen de ningún reglamento. Separa la red de planta de la de oficina. Controla el uso de memorias USB en las máquinas. Y mantén actualizado el software del control. Como referencia técnica, la serie IEC 62443 es la norma internacional de seguridad para la automatización industrial.
Errores al comprar una máquina «4.0»
La etiqueta «4.0» se vende bien. Por eso conviene revisar, antes de firmar, que las máquinas para la industria 4.0 que se ofrecen hacen de verdad lo que se paga. Estos son los errores que más vemos:
- Pagar conectividad sin plan para usarla. Si nadie va a leer los datos, la conexión es un coste sin retorno. Define antes quién usará qué información y para qué.
- Aceptar formatos de fichero cerrados. Si la oficina técnica no puede generar programas para la máquina, todo vuelve al papel. Exige formatos que tu equipo sepa producir.
- Suponer que «4.0» significa monitorización remota o integración con un MES. Muchas veces no lo significa. Pregunta exactamente qué registra la máquina y dónde queda ese registro.
- Informes que no salen del control. Un parte de producción que no se puede exportar sirve de poco. Comprueba cómo se extraen los datos y en qué formato.
- Conectar la máquina a la red de oficina sin segmentarla. Es la forma más rápida de exponer el control a riesgos que nada tienen que ver con la producción.
- No formar a quien dibuja los programas. La máquina más avanzada se queda en nivel 1 si nadie domina el paso del plano al programa.
- Olvidar las actualizaciones y las vulnerabilidades. Con las obligaciones de notificación del CRA ya en vigor, pregunta cómo se actualiza el software, cómo se gestionan los fallos de seguridad y durante cuántos años hay soporte.
- No probar con un plano real de tu taller. Una demostración con piezas del fabricante no dice nada de tus embarrados. Lleva tu propio plano.

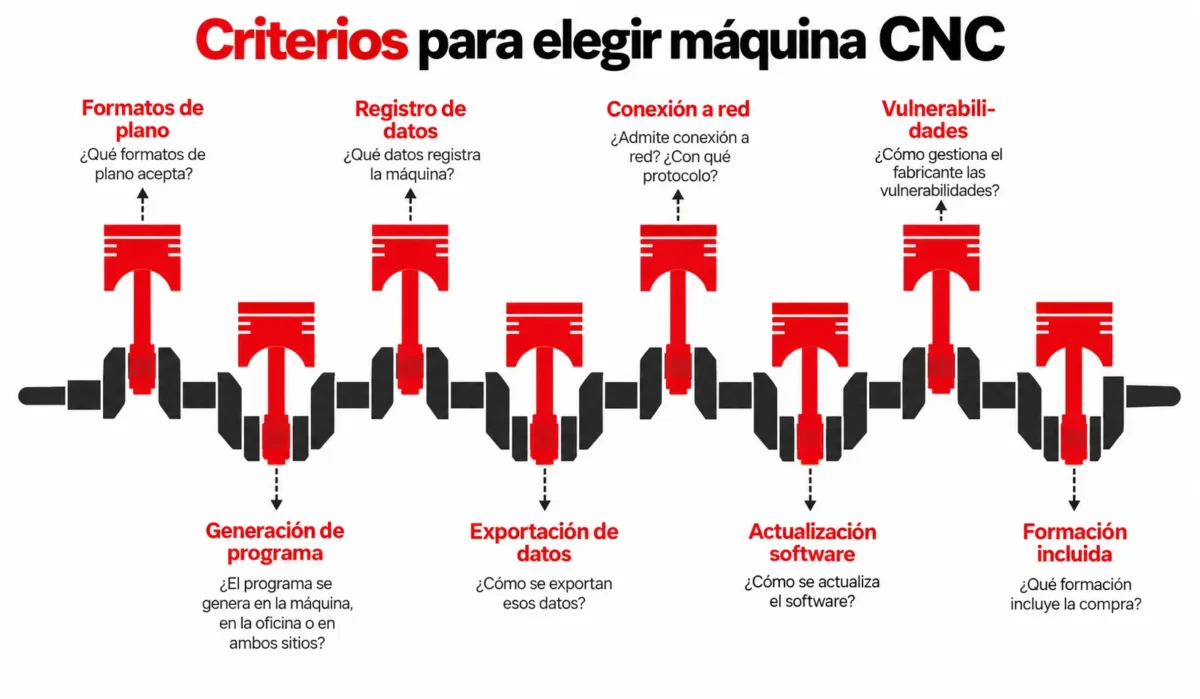

Si estás valorando una máquina CNC para pletinas con informes de producción, estas ocho preguntas te ayudarán a comparar ofertas y a elegir una máquina para pletinas con criterio:
- ¿Qué formatos de plano acepta?
- ¿El programa se genera en la máquina, en la oficina o en ambos sitios?
- ¿Qué datos registra la máquina?
- ¿Cómo se exportan esos datos?
- ¿Admite conexión a red? ¿Con qué protocolo?
- ¿Cómo se actualiza el software?
- ¿Cómo gestiona el fabricante las vulnerabilidades y durante cuántos años da soporte?
- ¿Qué formación incluye la compra?
Cómo empezar en España: HADA y Activa Industria 4.0
La buena noticia es que el primer paso no cuesta nada. Y, en España, cuenta con apoyo público.
HADA (Herramienta de Autodiagnóstico Digital Avanzada) es una herramienta gratuita y en línea del Ministerio de Industria. En su versión actual, HADA plantea 37 preguntas y analiza 16 áreas agrupadas en cinco dimensiones de la empresa: estrategia de mercado, procesos, organización y personas, infraestructuras, y productos y servicios. El resultado sitúa a la compañía en uno de los seis niveles de madurez y la compara con empresas similares.
Activa Industria 4.0 va un paso más allá. Es un programa de asesoramiento especializado para pymes industriales. No es una ayuda en dinero, sino en especie: el servicio de consultoría está valorado en 7.400 euros por empresa beneficiaria.
¿En qué consiste? Según la EOI, que gestiona el programa, ofrece un mínimo de 50 horas de asesoramiento en tres fases. Primero, un diagnóstico basado en HADA. Después, un plan de transformación digital con las actuaciones priorizadas. Y por último, un taller grupal de cierre.
Las ayudas se conceden en régimen de concurrencia no competitiva, es decir, por orden de llegada mientras quede presupuesto. Ojo: el plazo de la convocatoria 2023-2025 ya está cerrado. Antes de nada, consulta en la web de la EOI o de Industria Conectada 4.0 si hay una nueva convocatoria abierta y qué requisitos exige.
En paralelo existe Activa Ciberseguridad, que elabora un plan de ciberseguridad para la pyme. Encaja bien con lo visto en el apartado anterior.
Si buscas ayudas para digitalizar una pyme industrial, estos programas son un buen punto de partida. Y hay un patrón que se repite: cuando un taller de cuadros hace el diagnóstico, las primeras carencias de su digitalización industrial suelen aparecer justo donde empieza este artículo. El plano todavía no llega a la máquina en formato digital, y la producción no deja datos. Resolver esos dos puntos es, muchas veces, el primer paso real hacia la industria 4.0.
¿Quieres profundizar más? Nuestro artículo sobre mantenimiento de máquinas CNC para barras colectoras amplía los conceptos tratados en esta guía.
La conexión empieza en la máquina
Volvamos a la prueba del principio. Las máquinas para la industria 4.0 reciben datos, los ejecutan sin trazado manual y devuelven información útil. Todo lo demás (la pantalla, el puerto, la etiqueta) es secundario.
Para un taller de cuadros, el camino realista tiene escalones. Del nivel 0 o 1 al nivel 2 está el mayor salto: el plano digital llega a la máquina y cada lote queda registrado. Los niveles superiores llegarán cuando el volumen y el equipo los justifiquen.
¿Por dónde empezar? Por dos cosas concretas. Haz el autodiagnóstico HADA; es gratuito y lleva poco tiempo. Y, antes de comprar, prueba la máquina que te interesa con un plano real de tu taller. Lo que ocurra en esa prueba te dirá más que cualquier folleto.
