El diseño de maquinaria industrial convierte las necesidades de producción en un equipo que pueda fabricarse, utilizarse y mantenerse de forma adecuada. La estructura, los accionamientos, los mandos y los accesos importan tanto como los colores o el acabado. Al elegir una Máquina procesadora de barras colectoras, estas decisiones se perciben al cargar una pletina, cambiar de operación y comprobar la pieza terminada.
Piensa en un equipo en el que debes cambiar de útil para pasar del corte al punzonado, y compáralo con otro que dispone de estaciones preparadas para cada operación. El tiempo de preparación y la manipulación pueden cambiar, pero no todos los equipos 3 en 1 tienen tres bombas independientes ni permiten trabajar simultáneamente. La configuración debe comprobarse para cada modelo.
Los colores, las proporciones y el acabado influyen en la primera impresión. Sin embargo, el funcionamiento revela lo que hay detrás: qué puedes ver, cómo posicionas la pieza y cuánto espacio necesitas. Para situar estas diferencias antes de comparar el diseño, consulta los Tipos de máquinas de barra colectora.
Si prefieres escuchar en lugar de leer, puedes reproducir el archivo de audio que encontrarás a continuación para escuchar el resto de este artículo.
Qué abarca el diseño de maquinaria industrial
Diseñar una máquina no consiste en decidir primero su aspecto y añadir después el resto. El proceso comienza por definir qué piezas se procesarán, quién utilizará el equipo, cuánto trabajará, en qué entorno se instalará y qué resultados se deben obtener.
De los requisitos a la validación
- Definir los requisitos: material, dimensiones, operaciones, volumen de producción, tolerancias, espacio disponible y condiciones de uso.
- Elegir el concepto: distribuir estaciones, apoyos, accionamientos y mandos; estudiar cómo se cargan, procesan y retiran las piezas.
- Desarrollar la ingeniería: dimensionar la estructura y los mecanismos, seleccionar componentes y definir los sistemas hidráulicos, eléctricos y de control que correspondan.
- Preparar la fabricación y el mantenimiento: concretar materiales, uniones, planos, accesos, repuestos e instrucciones. El montaje y las intervenciones previstas deben poder realizarse sin improvisaciones.
- Validar el conjunto: comprobar las funciones, los resultados, la interacción con el usuario y las medidas de reducción de riesgos bajo condiciones representativas.
Los modelos CAD ayudan a revisar dimensiones, movimientos e interferencias. Los cálculos estructurales y, cuando proceda, las simulaciones permiten evaluar aspectos como deformaciones o cargas. Aun así, un modelo digital no sustituye las pruebas físicas necesarias ni la comprobación de las piezas fabricadas.
El INSST subraya que el diseño del puesto debe considerar conjuntamente el espacio, la tarea, los equipos, la información y las características de las personas que lo utilizan.
En el procesado de cobre, el diseño debe responder a la secuencia completa, desde la materia prima hasta la pieza lista para su montaje. Esa relación se explica en nuestra guía de Fabricación de barras de cobre.

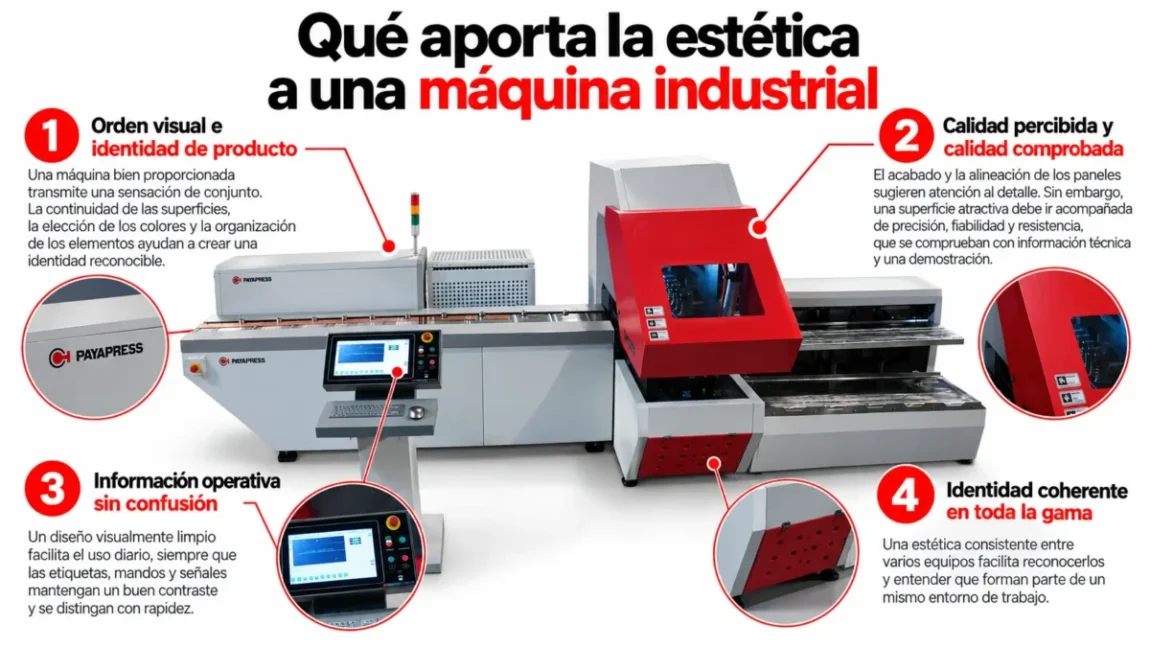

Qué aporta la estética a una máquina industrial
Orden visual e identidad de producto
Una máquina bien proporcionada transmite una sensación de conjunto. La continuidad de las superficies, la elección de los colores y la organización de los elementos crean una identidad reconocible. Cuando varios equipos pertenecen a la misma gama, una estructura visual coherente ayuda a distinguirlos.
La identidad de marca debe convivir con la información operativa. Un color decorativo no debería confundirse con una señal, un estado o una advertencia. Un panel aparentemente limpio pierde utilidad si las etiquetas tienen poco contraste o los mandos no se distinguen con rapidez.

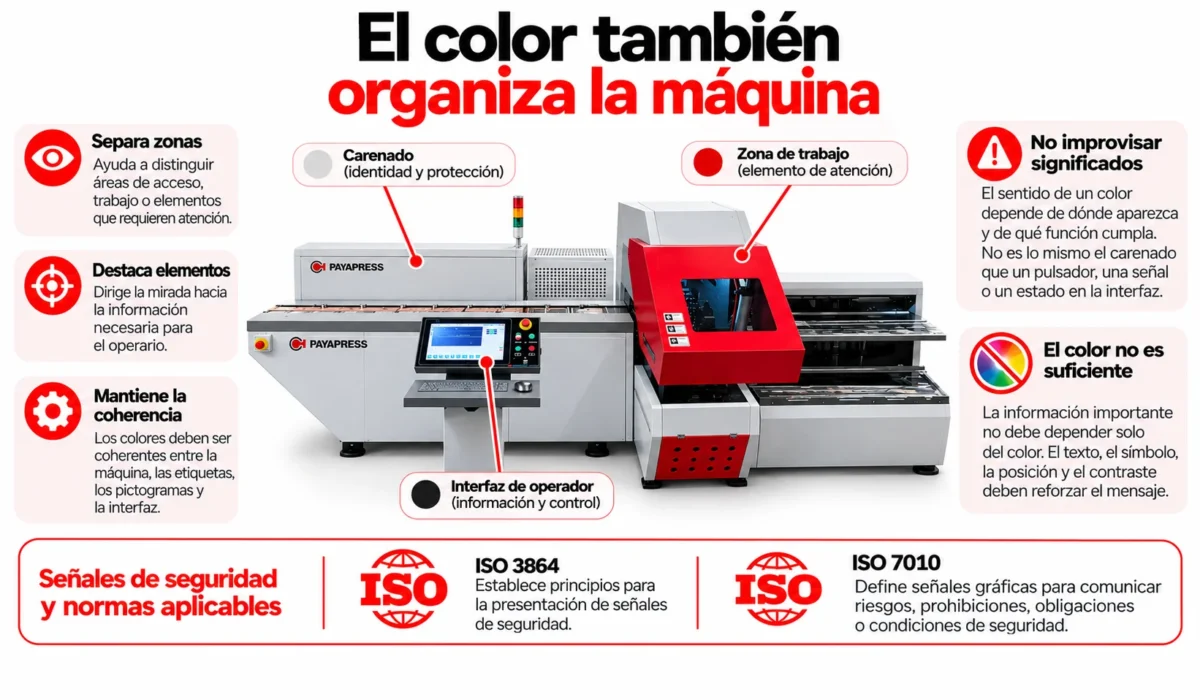

El color también organiza la máquina
Cuando se aplica con criterio, el color ayuda a separar zonas y dirigir la mirada hacia la información que necesitas. Sin embargo, su significado depende del lugar y de la función: no es lo mismo un carenado que un pulsador, una señal de advertencia o un estado mostrado en la interfaz de operador.
La información importante no debería depender únicamente del color. La poca iluminación, la suciedad, los reflejos o las dificultades para distinguir tonos pueden afectar a su interpretación. El texto, el símbolo, la posición y el contraste deben reforzar el mensaje.
En el caso de las señales de seguridad, las formas y colores deben relacionarse con la referencia aplicable. La familia ISO 3864 establece principios para la presentación de señales de seguridad, mientras que ISO 7010 define señales gráficas destinadas a comunicar riesgos, prohibiciones, obligaciones o condiciones de seguridad.
Calidad percibida y calidad comprobada
Una superficie uniforme, unas puertas bien alineadas y una organización cuidada sugieren atención al detalle. Esa impresión no demuestra por sí sola precisión, fiabilidad ni resistencia. Además de mirar el equipo, pide información técnica, muestras medidas y una demostración.
La pregunta útil es: «¿Qué tarea mejora este diseño y cómo puedo comprobarlo?». La respuesta cambia entre un taller que fabrica piezas variadas y otro que repite series. Para relacionar el diseño con esas necesidades, revisa las aplicaciones de las máquinas para embarrados.
Mandos y ergonomía: el diseño se comprueba al trabajar
La relación entre el usuario y la máquina se percibe en acciones sencillas: leer un estado, seleccionar una operación, colocar una pieza o responder a un aviso. Los mandos deben estar identificados y situados de forma compatible con la tarea y con la visibilidad necesaria.
Cuando existe una pantalla, la interfaz de operador (HMI) debe presentar los estados, las instrucciones y los avisos de manera ordenada y coherente con lo que está ocurriendo. Una función frecuente no debería exigir recorrer menús innecesarios, y un aviso debe ayudar a identificar la situación y la respuesta prevista.
No toda máquina necesita una pantalla compleja. Para una tarea sencilla, una botonera bien organizada puede resultar más clara que una interfaz con demasiadas opciones. Conviene comprobar también si puedes leerla desde la posición de trabajo, con la iluminación real del taller.
Un control más completo solo aporta valor si responde al trabajo previsto. Esta relación entre funciones, frecuencia de uso y necesidades del taller también ayuda a decidir entre una máquina para barras económica o profesional.

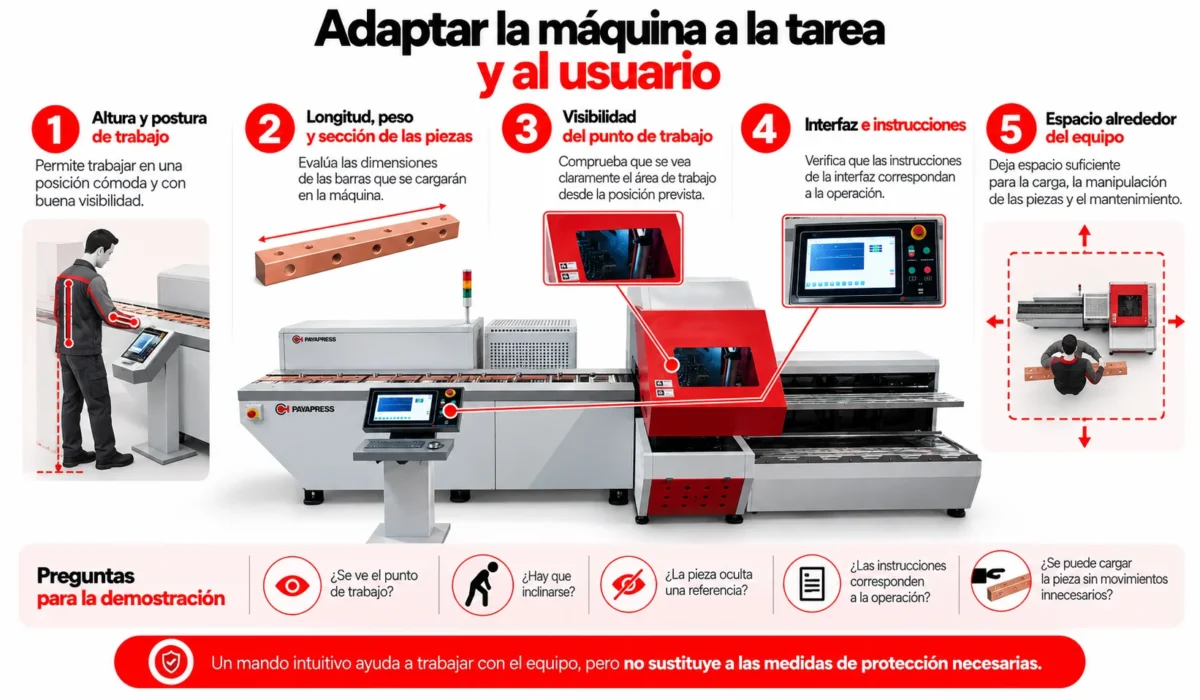

Adaptar la máquina a la tarea y al usuario
La ergonomía no se resuelve fijando una altura ideal válida para cualquier proceso. En una máquina para barras de cobre debes tener en cuenta la longitud, la masa y la sección de las piezas, además de la postura, el alcance y el espacio disponible alrededor del equipo.
En una Máquina dobladora de barras colectoras, comprueba el recorrido de la pieza durante el doblado y el espacio que necesita una geometría en Z o una barra con dobleces previos. Una pieza recta que cabe sobre la mesa no garantiza que todas las formas puedan procesarse sin interferencias.
Durante una demostración, observa la tarea completa:
- ¿Se ve el punto de trabajo desde la posición prevista?
- ¿Hay que inclinarse para leer un indicador o alcanzar un mando?
- ¿La pieza oculta una referencia al posicionarla?
- ¿Los apoyos son compatibles con su longitud y masa?
- ¿Existe espacio para cargarla, girarla y retirarla?
- ¿Las instrucciones de la interfaz corresponden a la operación?
Una barra pesada o de gran longitud puede necesitar apoyos o medios de manipulación específicos. La solución debe definirse según la pieza, el entorno y las instrucciones del fabricante. La facilidad de uso ayuda a ejecutar la tarea, pero no sustituye las medidas de protección necesarias.
Cuando varias operaciones se integran en un mismo equipo, también conviene observar los desplazamientos entre estaciones y los cambios de preparación. Puedes ampliar esta comparación en las ventajas de la máquina 3 en 1 de barras colectoras.

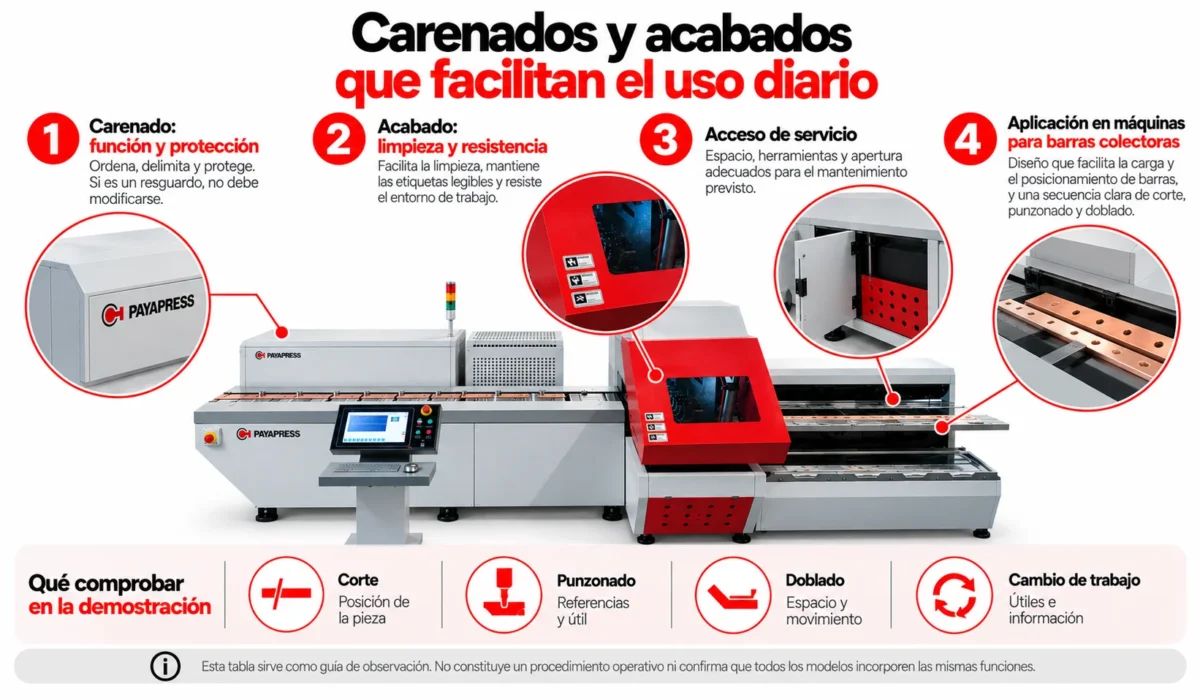

Carenados y acabados que facilitan el uso diario
La forma exterior y sus funciones
Un carenado es una cubierta o envolvente exterior de la máquina. Puede ordenar visualmente el equipo, proteger componentes y cumplir otras funciones determinadas por el diseño. Una cubierta decorativa no debe confundirse automáticamente con un resguardo de seguridad.
Si el carenado cumple una función de protección, su diseño forma parte de la evaluación de riesgos. Retirarlo, perforarlo o modificarlo puede alterar esa función; cualquier cambio debe evaluarse mediante el procedimiento correspondiente.
Limpieza y resistencia del acabado
Un taller con polvo metálico presenta condiciones distintas de un entorno con humedad o productos de limpieza. La pintura, la textura y la geometría deben valorarse según el uso previsto, incluyendo rincones donde se acumula suciedad y superficies que dificultan la lectura por sus reflejos.
No puede afirmarse que un acabado brillante sea siempre inadecuado ni que uno mate sea siempre mejor. Comprueba si se limpia según las instrucciones, mantiene legibles las etiquetas y resiste las condiciones especificadas.
Acceso de servicio sin improvisaciones
El acceso durante el funcionamiento es distinto del acceso autorizado para mantenimiento. Para este último, revisa la identificación de los puntos, la apertura de puertas, el espacio para herramientas y las instrucciones para aislar las energías y controlar las energías almacenadas antes de intervenir.
La persona responsable debe conocer qué puede intervenir y con qué procedimiento. Pide al fabricante que explique los accesos previstos, los consumibles y la disponibilidad de repuestos. Este aspecto se relaciona con el servicio posventa y la garantía de máquinas para barras de cobre.
Cómo evaluar el diseño en corte, punzonado y doblado
En una máquina que procesa pletinas, el diseño se aprecia cuando empieza la tarea. Las operaciones necesarias y su orden deben responder al plano, a la geometría y al proceso definido; no existe una secuencia universal válida para todas las piezas.
| Operación | Qué observar en el diseño | Qué comprobar en la demostración |
|---|---|---|
| Corte | Apoyos y referencias de posición previstos | Colocación de la pieza y longitud obtenida |
| Punzonado | Identificación del útil y lectura de referencias | Posición, dimensiones y acabado de los agujeros |
| Doblado | Espacio de movimiento y ajustes autorizados | Geometría obtenida y ausencia de interferencias |
| Cambio de trabajo | Organización de útiles e información | Tiempo y pasos de preparación del siguiente trabajo |
Esta tabla sirve como guía de observación, no como procedimiento operativo. Tampoco confirma que todos los modelos incorporen las mismas funciones. La comparación debe realizarse con piezas representativas y dentro de la capacidad declarada para cada operación.
Precisión y repetibilidad: lo que la apariencia no demuestra
El aspecto exterior no demuestra las tolerancias de una pletina fabricada ni la conformidad eléctrica del cuadro en el que se instalará. El resultado debe comprobarse contra el plano, las cotas y los criterios de aceptación de la pieza y del conjunto.
Conviene distinguir precisión dimensional y repetibilidad. Una serie puede presentar poca dispersión y mantener un error respecto a la cota nominal. Para evaluar ambas, pide varias piezas, mide las dimensiones relevantes y acuerda las condiciones de la prueba.
La rigidez de la estructura, las holguras, el posicionamiento, el estado de los útiles y los ajustes influyen en el resultado. La resolución mostrada en una pantalla no equivale por sí sola a la tolerancia de la pieza terminada.
Si quieres evaluar el posicionamiento programado en corte y punzonado, compara el flujo de un Centro CNC de corte y punzonado de pletinas con el trabajo que realizas actualmente. El control CNC ayuda a ejecutar operaciones programadas, pero la capacidad real y las funciones disponibles deben verificarse para el modelo elegido; no implica que ese mismo equipo también doble.
Para interpretar una especificación y preparar una prueba de aceptación, consulta cómo evaluar la precisión de una máquina para pletinas.
Máquina recomendada
Máquina HBC-A120
Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente.
120 × 12 mm
3 unidades de potencia
Corte · Perforación · Doblado
Productividad y aprovechamiento del material
El tiempo de ciclo de una operación es solo una parte de la productividad. También cuentan la preparación, la carga, el posicionamiento, el cambio de útiles, la retirada de piezas y los reprocesos. Una operación rápida puede aportar poco si el resto de la secuencia obliga a repetir mediciones o mover continuamente el material.
Para comprobar una mejora, compara trabajos equivalentes: mismo material, mismas dimensiones, mismo lote y mismos criterios de aceptación. Registra el tiempo total, las piezas aceptadas y los rechazos; no te limites a cronometrar un único corte.
Las referencias claras y una preparación bien definida pueden ayudar a reducir errores. Sin embargo, el aprovechamiento también depende de la planificación de cortes, del formato de materia prima y de la geometría solicitada. No existe un porcentaje de ahorro atribuible únicamente al aspecto o al diseño exterior de la máquina. Estas variables se analizan con más detalle en nuestro artículo sobre desperdicio de cobre.
Qué pedir al fabricante antes de decidir
Una demostración útil debe mostrar una tarea representativa, con una pieza similar a las de tu taller. Así puedes observar cómo se prepara el trabajo, cómo se lee la información y qué espacio necesita el operario.
| Aspecto | Pregunta útil | Evidencia que solicitar |
|---|---|---|
| Capacidad | ¿Admite mi material y sección en cada operación? | Capacidades, límites y utillaje por operación |
| Uso habitual | ¿Cómo se prepara y ejecuta mi trabajo? | Demostración con una pieza representativa |
| Interfaz | ¿Cómo se identifican la operación y los avisos? | Mandos o pantallas reales y manual |
| Manipulación | ¿Qué espacio y apoyos requiere esta pieza? | Disposición prevista y accesorios compatibles |
| Mantenimiento | ¿Cómo se realizan las intervenciones previstas? | Procedimientos, accesos y repuestos |
| Acabado | ¿Es compatible con mi entorno y limpieza? | Especificación del acabado y cuidados |
| Resultado | ¿Cómo se comprueba la pieza fabricada? | Muestras medidas según criterios acordados |
Un vídeo sirve para hacer una primera selección, pero no demuestra todas las prestaciones. Compara las máquinas bajo condiciones equivalentes y pide que la oferta indique qué incluye: útiles, accesorios, formación, transporte y puesta en marcha, cuando correspondan.
El coste de compra debe valorarse junto con la preparación, el mantenimiento y el uso previsto. Para organizar esa comparación, revisa los factores que influyen en el precio de una máquina para barras de cobre.
Normas y seguridad: qué debe respaldar el diseño
La estética y la ergonomía deben integrarse en un diseño técnicamente respaldado. La norma ISO 12100 establece principios y una metodología para la evaluación y reducción de riesgos en el diseño de maquinaria. Por su parte, ISO 6385 aborda principios ergonómicos para el diseño de sistemas de trabajo, mientras que ISO 14120 trata el diseño y la construcción de resguardos.
La reducción de riesgos debe considerar las medidas incorporadas al diseño, las protecciones y la información para el uso, según corresponda. Una etiqueta o una interfaz intuitiva no sustituye una medida de protección necesaria.
Estas referencias no forman un paquete universal aplicable de la misma manera a cualquier equipo. Deben revisarse las ediciones aplicables, las normas específicas del producto, el mercado de destino, el uso previsto y la documentación correspondiente.
La conformidad no se deduce de la forma exterior, del color ni del número de normas citadas en un folleto. Debe respaldarse mediante el análisis, el diseño, la documentación y las comprobaciones que correspondan.
